Устройство ендовы крыши

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Ремонт ендовы крыши

Наиболее распространенным дефектом является засорение нижнего желоба. Обычно проблему со стоком воды определяют в сильный дождь по перехлесту водяного потока с боков. Чаще всего внутри скапливается мусор, веточки, листья и грязь, попадающие на крышу с соседних деревьев. Попытки промыть или прочистить канал, как правило, результатов не дают. Поэтому приходится снимать верхнюю ендова металлочерепицы и удалять грязь.

Одновременно можно проверить состояние креплений на нижнем желобе. В потоке воды, стекающей по нему, всегда много песка, мягкий цинк и краска легко стираются с металлической поверхности, а в присутствии влаги материал быстро ржавеет. Поэтому, если разобрали узел, будет правильным заменить поврежденный крепеж, а поржавевший металл покрасить полиуретановой краской.

В случае, когда крыша покрыта профнастилом, на линии сопряжения случаются протечки из-за потери герметичности уплотнительной ленты. Место протечки приходится искать со стороны чердака. Если пятно небольшое, то заделать дыру можно герметиком. Для полноценного ремонта крыши приходится выворачивать саморезы, открывать ендова, чистить, сушить и переукладывать на новой силиконовой ленте.

Ремонт защитного узла на крыше с битумной кровлей считается самым простым. Если ендова собрана с открытым металлическим разжелобком, то для восстановления или замены гонта достаточно будет срезать поврежденную часть кровли и зачистить место.

Перед укладкой поверхность крыши грунтуют и тщательно сушат, после чего наклеивают новый гонт. По окончанию работ можно промазать мастикой кромки покрытия с каждой стороны кровли.

Для ремонта мягкой ендовы с закрытым желобком приходится срезать часть нахлеста кровельного покрытия и сушить не менее 3-4 дней. За это время место повреждения необходимо будет тщательно очистить от остатков мастики, кровельного материала и прогрунтовать. Новые гонты укладывают по схеме обустройства ендова. Если протечка находится под нижним слоем битумной кровли, то разбирать и ремонтировать придется весь узел.

Необходимый инструментарий для работы

Набор инструментов, нужный для работы не отличается кардинально от того, что требуется ля кровельных работ. Вот что понадобится для самостоятельного монтажа ендовы кровли:

• Для разметки: карандаш, рулетка, строительный уровень и отвес, шнур.
• Для обрезки материалов: резаки по дереву и металлу, ножовка.
• Для закрепления материалов на месте: молоток, монтажный пистолет, шуруповерт, отвертки.
• Для изоляции: герметик, гидроизоляционная и обивочная лента.

Стоит также позаботиться о нормальном, надежном основании, на котором можно стоять во время работы. Понадобятся надежные леса или козлы.

Что такое ендова и каково ее устройство

По виду конька нельзя сказать, что его конструкция слишком сложная, однако, совместно с ендовой, эти элементы кровли, в сущности, позволяют ей работать как единое целое.

Основная функция, которую он выполняет: защита от попадания осадков во внутренние слои кровли. Другая важная техническая задача, решаемая правильно смонтированным коньком: обеспечение вентиляции самой кровли подкровельного пространства. Конек и ендова изготавливаются на современных гибочных станках из тонколистового металла. Для защиты от коррозии металл оцинковывается или покрывается алюмоцинковым слоем. Дополнительную защиту и большой выбор цветовых решений элементам кровли придаёт слой полимера на лицевой поверхности. Изготовление планок на современных гибочных станках позволяет создать коньковый элемент, согнутый под таким углом, который точно соответствует углу стыка скатов именно твоей крыши. О технологии изготовления планок для кровли и качестве готовых конструкций читай в следующей статье.

Ассортимент коньков, который сегодня предлагают компании — производители, достаточно большой.

Простой — надёжный вариант из согнутого под углом металла со сторонами от 100 до 300 мм. Такие конструкции должны обладать достаточной жёсткостью, тогда их будет легче не только устанавливать, но и закреплять. Кроме того, снижается вероятность, что сильный порыв ветра сорвёт конёк с крыши.

П-образный удобен тем, что монтируется намного быстрее и проще.

Полукруглый элемент характеризуется обязательным наличием у него торцовой детали. Современная на точном оборудовании позволяет изготавливать полукруглые коньки с различными радиусами для крыш разной формы.

Какой бы вариант коньковой конструкции ты не выбрал, учти, что при его обязательно использование уплотнительной ленты. Она выполняет защитную функцию и укладывается между самим коньком и кровельным покрытием, так он будет защищён от попадания под него влаги и насекомых.

Ендова, особенности конструкции

Если твоя крыша по проекту имеет более сложную конфигурацию, чем обычная двухскатная, то в качестве обязательного элемента тебе понадобится ещё установка ендовы. Что это такое? Это планка, соединяющая плоскости крыши. Её отличие от конька в том, что она соединяет скаты там, где они образуют внутренний угол.

Ендовы представляют собой своеобразный желоб, по которому накопившаяся влага или мусор скатывается с крыши. Это одно из самых проблемных мест кровли, требующее тщательной квалифицированной установки. При её устройстве нужно учитывать ветровые и снеговые нагрузки.

Различают два вида ендов. Так называемая нижняя нужна чтобы обеспечить твоей кровле герметичность, и сделать её безопасной и надёжной. Она изготавливается из прочной оцинкованной стали, при этом нижний край стальной полосы фиксируется под карнизом.

Верхняя ендова используется в основном в декоративных целях, позволяя красиво и аккуратно прикрыть все стыки. Она обязательно выполняется точно в цвет кровельного покрытия и устанавливается уже после того, как закончены почти все кровельные работы. При установке ендов не забывай, что они должна выдерживать большие нагрузки, значит и обрешётка под ними должна быть усиленной, а лучше всего — сплошной.

Другие элементы кровли

Разным конфигурациям крыш требуются и другие комплектующие элементы, повышающие надёжность и выполняющие декоративную роль.

Так называемая торцевая доборная планка, например, защищает от влаги и пыли фронтонные свесы. Там, где кровельное покрытие примыкает к фронтонам, тоже образуется проблемное место, где во внутренние слои кровли может примыкать влага. Эта же планка защищает кровельное покрытие от повреждения при сильных порывах ветра.

Карнизная планка отводит воду во время дождя или таяния снега со скатов в систему водостоков. У неё имеется также декоративная роль — она скрывает карнизную доску. Более подробно о карнизных, торцевых, других доборных планках ты можешь узнать в следующей статье.

Точно спроектированные и качественно установленные конек и ендова для кровли, а также другие доборные элементы, защищают её проблемные места, а значит, позволяют продлить срок службы не менее, чем в два — три раза.

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

1. Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
2. Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
3. Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

• Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
• Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
• Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Как правило, ендова крыши из металлочерепицы или профнастила состоит из нескольких элементов: усиленной гидроизоляции, внутренней планки, защищающей стык от затекания атмосферной влаги и декоративной детали, делающей внешний вид разжелобка более привлекательным.

Выбор материала ендовы

При выборе ендовы застройщики руководствуются тем, какое покрытие будет устанавливаться на кровлю. Если крыша будет покрыта металлочерепицей, то достаточно ендовы из декоративного кровельного железа. В целях экономии многие владельцы домов предпочитают закупать дополнительные элементы из обычной оцинковки, не уделяя внимания их расцветке. Ещё несколько лет назад этому вопросу не придавали особого значения, но сейчас большинство специалистов настоятельно советуют для сборки ендовых планок приобретать металлические листы с качественным полимерным покрытием в цвет основного материала.

На большинстве современных зданий ендовы подбирают под цвет основного кровельного материала

Преимущества установки листов с полимерной обработкой:

• высокая прочность изделия, обеспечивающая длительную эксплуатацию;
• защита ендовы, являющейся самым слабым участком крыши, от коррозийного воздействия воды.

Единственным положительным фактором применения необработанного оцинкованного листа является более низкая цена при том, что элементы спрятаны под листами черепицы и визуально незаметны.

Менять элементы ендовы достаточно сложно, поскольку для этого требуется полная разборка кровельных скатов. Выполнение процедуры предполагает и большие финансовые затраты, которые обусловливаются необходимостью не только сборки и разборки крыши и замены ендовы, но и восстановления внутренней отделки помещения.

Одним словом, намного практичнее и дешевле будет установка стальной ендовы с полимерной обработкой.

Основные правила выбора материала:

1. Места стыков кровельных скатов являются самыми слабыми частями крыши, поэтому их следует закрывать высококачественными материалами.
2. Ендовы должны быть на порядок прочнее кровельного покрытия.
3. Если крыша оборудуется материалом с покрытием из полиэстера, то ендовы должны быть выполнены из металла с полиуретановым слоем.

Виды ендовы

До момента унификации узел сопряжения скатов крыши строили в трех вариантах. Большинство деталей приходилось изготавливать вручную, в зависимости от схемы стропильного каркаса и кровельного покрытия крыши, поэтому классификация конструкций была соответствующей:

• Открытая ендова, которая представляла собой желоб из листового металла, уложенный поверх покрытия или припаянный на фальцевую кровлю;
• Вариант для мягкой кровли, изготавливался в виде желоба, уложенного под приклеенные кромки гонтов;
• Ендова с перехлестом или переплетением кровельного материала. Под изолирующее покрытие крыши укладывался подкладочный ковер или пара Г- образных желобов, соединенных в один канал.

Подобные схемы использовались для небольших и средних узлов ендова, когда нагрузка по воде и снегу была незначительной, и, зачастую, требовалось эффективное отведение небольших количеств дождевой воды.

В современной практике термином «ендова» обозначают не столько узел, сколько один из элементов, входящих в его конструкцию.

Новая технология построения ендового узла основывается на использовании трех базовых элементов:

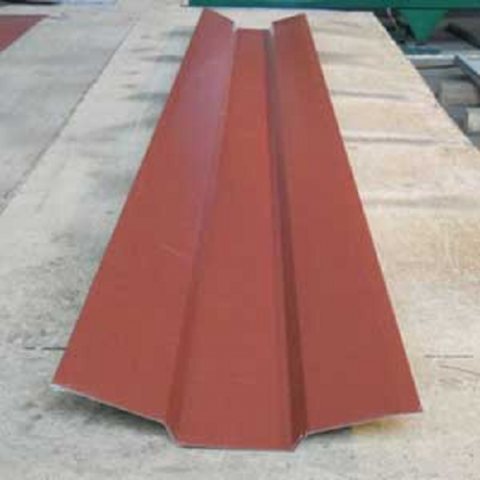

• Нижний желоб или нижняя планка ендова. Это главная часть узла, обеспечивающая водоотведение с поверхности крыши;
• Усиливающая обрешетка основания узла. Давление на ендовый угол очень большое, особенно, если учесть, что на относительно узком пространстве скапливается снежная масса одновременно с двух скатов;
• Верхний желоб, или верхняя планка ендовы. На него приходится давление 99% веса снега и льда, скопившегося на крыше.

На первый взгляд, количество деталей и устройство ендового узла слишком усложнено и обставлено дополнительными элементами, потребность в которых не всегда оправдана. Разумеется, можно упростить конструкцию, например, избавиться от верхней планки, которая зачастую играет декоративную роль. Многие владельцы домов так и поступают, лишь по прошествии значительного периода времени становится ясным, что все детали конструкции важны для обеспечения долговечности узла.

Установка ендовы под металлочерепицу

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

Вообще, ендова может быть:

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

1. Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
2. Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
3. Монтаж уплотнителя. Его делают под коньком и отбортовками

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

1. Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
2. Накрыть слуховое окно листами металлочерепицы
3. Вдоль стенок слухового окна уложить уплотнитель
4. На карнизный свес окна нужно прикрепить карнизную планку
5. Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
6. Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

Как устроить ендову

Кровля, в которой предусмотрена ендова, предполагает монтаж верхней и нижней ендовы. Для начала нужно правильно устроить основу. По обе стороны стыка двух скатов гидроизоляционный материал на сплошной настил.

Профессионалы рекомендуют вдоль нижней ендовы укладывать дополнительный слой гидроизоляции. В противном случае между фальшендовой и кровельным материалом укладывается еще уплотнитель. Для гидроизоляции зачастую используют ендовый ковер, состоящий из полиэфирного полотна, которое пропитано высококачественным битумом и обработано с обеих сторон посыпками.

Монтаж ендовы

Ендовая планка является линией пересечения скатов, образуя внутренний угол. Ендовая планка нижняя предназначается для водоотвода и предотвращения попадания во внутренне пространство кровли влаги. Ендовая планка верхняя является декоративным элементом для прикрытия среза кровельного материала.

Сверху ендовый ковер имеет посыпку из базальта, а снизу песчаную. Он надежно защищает стыки от протечек, а также обладает отличными прочностными характеристиками. Ендовый ковер крепится или при помощи наклейки, или при помощи гвоздей через 20 см. При использовании такого ковра желоб будет из прочного цельного материала.

Далее осуществляют устройство нижней ендовы, которая называется фальшендовой. Такая ендова представляется в виде широкой пластины, которая согнута под углом, который соответствует углу соединения скатов крыши. Данная пластина при помощи саморезов крепится к обрешетке через каждые 30 см

Необходимо обратить внимание, чтобы нижний край ендовы был над карнизной доской. Если нижняя ендова состоит из нескольких элементов, тогда их нужно монтировать снизу вверх

Для повышения гидроизоляции необходимо стыки фальшендовы заделать герметиком.

После монтажа фальшендовы и слоя гидроизоляции приступают к установке верхней ендовы. Данный конструктивный элемент выполняют функцию отводы дождевой воды со скатов кровли. Поскольку эта ендова находится на виду, ее рекомендуется выполнять с того же материала, что и вся кровля.

При монтаже кровли из профлиста или металлочерепицы материал укладывают на расстоянии 10 см по двум сторонам от линии внутреннего угла. В самом конце монтируется верхняя ендова или же декоративная накладка. Такая накладка монтируется, как и нижняя ендова с нахлестом 10-12 см снизу вверх.

Если же ендова монтируется между основным скатом и мансардными или же слуховыми окнами, тогда также устанавливают дополнительную доску в качестве сплошной обрешетки в месте соединения скатов.

Для устройства ендовы используют специальные скобки, при помощи которых крепится желобок. Также используют поролоновую самоклеющуюся полосу, которая защищает от от снега, воды и пыли. Для качественного монтажа ендовы используют половинчатую черепицу. Еще одним конструктивным элементом является лента для ендовы, используемая на стыках. Не следует также забывать и о том, что ендова должна быть одного цвета с крышей, а желательно из того же материала.

Ендова монтируется такими способами: открытый, закрытый и сочлененный.
