Доборные элементы кровли: полный обзор и объяснение современных кровельных аксессуаров

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

• Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
• На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
• Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

• Каждый из элементов данной системы не должен иметь толщину менее 5 см.
• Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
• Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
• Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
• Стойки и подкосы располагают максимально симметрично.
• Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
• Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
• Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Как изготовить самостоятельно?

Так как для кровельных работ не требуется особой техники, они вполне могут быть выполнены самостоятельно.

Работы по возведению кровли можно разделить на три этапа, а именно:

• проектирование;
• возведение стропильной системы;
• кровельные работы.

На этапе проектирования определяют форму крыши и крутизну скатов.

Решающими факторами будут следующие:

• климатические условия: много снега и дождя – скат крутой, сильные ветра – наоборот, пологий;
• вид кровельного материала. Например, при использовании черепицы угол наклона должен быть не менее 22 градусов, потому что иначе дождевая вода будет просачиваться сквозь стыки.

Стропильная система является важнейшей частью крыши и представляет собой систему наклонных реек, называемых стропильными ногами, вертикально расположенных стоек и наклонных подкосов. Стропила обеспечивают устойчивость крыши, придают надежность кровле, перераспределяют нагрузку на все здание. Расположение элементов стропильной системы напрямую связано с формой крыши. У двускатной крыши будет одна стропильная система, у вальмовой – другая.

После того как стропильная конструкция готова, приступают к монтированию кровельного пирога, который является многослойной конструкцией, расположенной непосредственно под кровельным материалом. Кровельный пирог служит для защиты крыши от проникновения влаги, тепловых потерь, не дает образовываться конденсату.

Он состоит из следующих элементов:

• пароизоляция;
• слой утеплителя;
• гидроизоляция;
• контробрешетка;
• вентилируемое пространство;
• обрешетка;
• кровельный материал.

Чтобы правильно смонтировать кровельный пирог следует выполнить определенный алгоритм действий.

• Со стороны чердака степлером к стропилам прикрепляют пароизолирующую мембранную пленку, располагая ее отводящей стороной внутрь чердака. Швы между полотнищами пленки проклеивают скотчем. Это первый слой «пирога».
• Сверху укладывают второй слой – это утеплитель, который лучше выбирать по критерию «в огне – не горит».
• Третий слой – это гидроизолирующая пленка, которой сверху укрывают утеплитель. Ее фиксируют степлером, швы проклеивают скотчем.
• На следующем шаге к стропилам прибивают контробрешетку. Контробрешетка или контрбрус – это брус, обеспечивающий вентилирование крыши. Благодаря контробрешетке между слоем утеплителя и обрешеткой образуется свободное пространство, позволяющее воздуху свободно циркулировать.

• К контрбрусу прибивают обрешетку, то есть доски, к которым будет крепиться кровля. При этом учитывается материал кровли: для гибкой черепицы необходим сплошной настил, для шифера – разреженный.

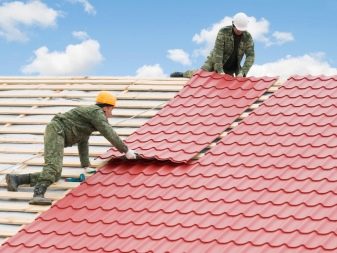

• Укладывают и закрепляют покрытие, пользуясь инструкцией от производителя.
• Устанавливают вспомогательные кровельные конструкции: снегозадержатели, водостоки.

О том, как осуществить монтаж кровли, смотрите в следующем видео.

Цветовые решения

Правильно подобрать цвет кровли дома весьма непросто.

При этом необходимо учитывать следующие факторы:

• местность расположения строения;
• климатические условия;
• цветовая гамма фасада;
• цвет рядом стоящих зданий.

Чаще всего встречаются кровли следующих цветовых исполнений:

• коричневая;
• красная;
• бордовая;
• темно-зеленая;
• черная.

Распространенность объясняется тем, что данные цвета хорошо сочетаются с фасадами различных типов и цветовых гамм. При выборе цвета кровли необходимо понимать, что темные цвета поглощают солнечное излучение, поэтому темная крыша будет нагреваться в летнюю жару.

По этой причине темные кровли чаще используют в северных районах. В то время как в южных регионах больше применяются светлые кровельные материалы. Яркие цвета на кровельном покрытии смотрятся очень эффектно, но быстро выцветают и используются только для зданий, построенных без архитектурных изысков.

Подбирая цветовое решение для кровли, необходимо помнить о том, что всегда беспроигрышно сочетаются между собой оттенки одного спектра. Например, если фасад окрашен в теплые цвета, то и кровлю делают теплого цвета. Холодные цвета сочетаются с холодными оттенками. Классикой считается комбинирование натуральных оттенков с бежевыми и коричневыми цветами, а также с охрой.

Кровля с наслонными стропилами

Наслонные стропила — это такое устройство крыши дома, которое достаточно хорошо способно распределять равномерно нагрузку на все узлы кровли.

Стропила такого типа, которые опираются на обвязку, сделанную из дерева и состоящую из мауэрлата, а также подстропильного бруса, можно с успехом применять для небольших построек.

Без внутренних опор наслонная система способна перекрыть только небольшие пролеты, всего лишь не более 6 метров. При наличии несущих дополнительных стен на них можно дополнительно устанавливать стойки, как дополнительные элементы кровли.

Если при строительстве наслонной системы использовать ригель, который будет стягивать стропильные ноги, то в таком случае величина пролета значительно увеличится и уже может достигать 8 и более метров. А если применять две опоры, тогда и покрытие пролета можно будет увеличить до 16 метров.

При постройке жилого здания пролеты больших размеров встречаются не так часто, в таком случае наслонные конструкции можно применять практически в каждом частном доме.

В данном типе конструкции важное значение приобретает такой узел кровли, как мауэрлат. Этот элемент защищает от образования конденсата, а также предотвращает гниение той конструкции крыши, где происходит примыкание кровли к стене

Поэтому важно помнить, что мауэрлат должен быть покрыт изоляционным слоем.

Крыши из штучных кровельных материалов

Черепица для крыши

Основным и главным представителем штучного материала, можно смело назвать керамическую черепицу. Этот материал до сих пор очень популярен, хотя ему уже и «стукнуло» несколько тысяч лет. До сих пор его можно увидеть на всех формах и типах крыш. Эксплуатационные характеристики у этого материала очень высоки. Керамическая черепица постоянного ухода не требует, отвечает экологическим характеристикам, является покрытием звукоизоляционным. А также имеет способность не накапливать статическое напряжение, как в других материалах.

Ну и самая главная особенность этого материала, в его уникальной долговечности. В одной из западных стран есть даже старинный замок, которому уже много сотен лет, а он до сих пор стоит под черепичной крышей, в целости и сохранности

Говорят, что недостатком керамической черепицы, можно назвать высокий вес. Но с другой стороны именно это качество позволяет кровле с таким покрытием успешно противостоять сильным снегам и ветру.

На сегодняшний день изделия из керамики, постепенно вытесняются аналогичными из бетона и различных смесей цемента и песка, которые входят в конечное изделие. Такие аналоги может быть и легче для укладочных работ, но они значительно сокращают сроки службы материала.

Вкратце еще упомянем о таком типе материала, как гибкая черепица. Изготавливают ее из стекловолокна, а также иногда используют целлюлозный или асбестовый картон. Внутренняя сторона покрыта слоем самонаклеивающегося резинобитума, а лицевая часть состоит из мелкой минеральной крошки. Вес у данного покрытия очень небольшой. А самое главное преимущество, что его легко можно быстро заменить, не прибегая к демонтажу всего покрытия.

Конструкция скатной крыши

Раздел об общих понятиях и терминологии в устройстве крыш.

  В разделе материалы об устройстве и строении скатных крыш, основных узлах и терминах.

Стропильная система

Раздел: Конструкция скатной крыши

  Стропильная система — это система скатной крыши, состоящая из стропил. Так же можно сказать, что стропильная система — это каркас скатной крыши, её основа (скелет). Стропила выполняют несущую функцию в системе крыши. Вес от крыши через стропильную систему передаётся на несущие стены строения.

  В зависимости от вида и типа строения крыши, в состав стропильной системы могут входить стропила, мауэрлаты, подстропильные горизонтальные балки (ригеля), прогоны, лежни и стойки на них, а так же подкосы и прочие элементы.

Элементы стропильной системы

Раздел: Конструкция скатной крыши

  Для того, чтоб понять конструкцию стропильной системы и правильно воспринимать инструкции монтажа необходимо разобраться в названиях элементов стропильной системы и основных их функциях.

  Ниже приведена схема основных наиболее применяемых элементов в стропильной системе.

Мауэрлат

Раздел: Конструкция скатной крыши

Что такое мауэрлат?

Мауэрла́т — это элемент конструкции строения кровельной системы.

  Нередко человек столкнувшийся впервые с этим словом произносит его как маурлат или мурлат.

  Как правильно произносится слово: Мауэрлáт — ударение на последний слог.

Конёк крыши

Раздел: Конструкция скатной крыши

Что такое конёк крыши.

  В строении крыши, коньком называют верхнее горизонтальное ребро скатной крыши, образуемое при щипцовом сопряжении двух кровельных скатов.

  Конёк крыши — это верхняя горизонтальная линия пересечения двух плоскостей наклонной крыши (скатов).

Раздел: Конструкция скатной крыши

Что такое ендова

  Ендόва — это место стыка плоскостей двух скатов крыши с образующимся внутренним углом (желоб или разжелобок).

  Применимы названия: ендов, ендова, ендовка, ендовы.

  Ендов считается сложным и наиболее уязвимым элементом строения крыши, на который в процессе эксплуатации кровли припадают высокие внешние и конструктивные нагрузки. Ендовы наиболее уязвимое место для протечки при скоплении на крыше снега и льда

Особое внимание удиляют гидроизоляции всех стыков и швов в ендовах

Вальма

Раздел: Конструкция скатной крыши

  Как называются наклонённые рёбра (углы) на крыше.

  Ва́льма — ребро крыши двух смежных скатов с внешним углом. Начинается вальма в карнизе крыши и заканчивается в коньке. Вальма — распространённый элемент строения современной скатной крыши.

  Многие очень часто вальму крыши обзывают коньком, но в отличии от конька, который всегда расположен в горизонтальном уровне, вальма крыши имеет уклон.

Фронтон

Раздел: Конструкция скатной крыши

  Фронтоны: понятие и виды. Что такое фронтон.

  Фронто́н — это завершение фасадной стены строения, ограниченное двумя скатами крыши по бокам и карнизом у основания. Название этого элемента происходит от латинского frons, frontis, что означает «передняя часть стены», «лоб».

Раздел: Конструкция скатной крыши

  Что такое эркер

  Эркер — это архитектурный элемент строения, выступающий из плоскости фасадной стены. Эркер улучшает освещённость и инсоляцию помещения, а так же увеличивает его внутреннее пространство. Может быть частично или полностью остеклённым.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

Важно. Кроме, мауэрлата требуется изолировать и перекрытия из дерева. Это касается тех, которые соприкасаются с узлами дома из бетона или металла

Рубероид нужно укладывать в 2 слоя. Это практичный и доступный всем по стоимости материал.

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

https://youtube.com/watch?v=sxgBJv2HKKM

Вальмовая крыша

Вальмовая крыша

Вальмовые крыши имеют уже 4 ската, из которых два имеют трапециевидную форму, а два – треугольную. Свое название данный тип крыши получил от слова «вальмы», что означает треугольные скаты, которые располагаются с фронтальной стороны. При строительстве такой крыши используются балки и двойная затяжка. Кроме этого следует обязательное оборудование водостоков для каждого ската, наклон которых обычно делают до 45 градусов. Только достаточно крутой уклон сможет отвести и воду, и снег, а также выдержать сильный порывистый ветер. Возведение вальмовых крыш требует много трудозатрат, так как используется довольно сложная стропильная система.

Советы по выбору доборных элементов

Заказывая комплект доборных элементов, следует прислушаться к таким рекомендациям специалистов:

• Покупать доборные детали разумно у той же фирмы, где приобретается кровельный материал. В этом случае поставщик может подобрать все элементы в одном цвете. Также это позволяет значительно сэкономить на транспортных расходах — доставка оплачивается только один раз.
• Необходимо помнить, что гарантия на материалы кровли распространяется только в случае, если технология укладки была полностью соблюдена. Поэтому работая с доборными элементами лучше воспользоваться услугами профессионалов. К тому же рекомендуется не экономить, а покупать действительно качественные материалы.
• Если хочется сократить расходы, то можно поступить следующим образом. Нижнюю часть ендовы делают из оцинкованной стали. Так как она будет монтироваться под кровельный материал, то ее не будет видно. Верхняя же часть доборного элемента подбирается в цвет основного покрытия. Для простых крыш экономия не будет существенной, но если ее форма сложная, с большим количеством углов, то такая хитрость позволяет сократить затраты на материалы.
• Покупая доборные элементы, не забывайте о приобретении креплений к ним. Современные технологии строительства в большинстве случаев исключают фиксацию доборных элементов гвоздями. В роли крепежных элементов выступают болты, саморезы или шурупы с прокладками. Только при их использовании можно получить качественное покрытие кровли.

Размеры доборных элементов кровли зависят от конкретного проекта и конфигурации крыши, поэтому стоит это учесть при покупке материалов. В большинстве же случаев необходимо просто иметь готовый проект. Это позволяет подобрать определенный тип и размер доборных элементов под конкретную крышу и условия эксплуатации.

Доборные элементы для кровли, детально на видео:

Как выбрать: советы

Для правильного выбора доборных элементов и аксессуаров для них необходимо обратить внимание на материал, взятый в качестве сырья – этим определяется цена и качество продукта. Также нужна и подходящая расцветка, способная не только подчеркнуть внешний вид дома, придав ему изящество, но и испортить его при неправильном сочетании

Также нужна и подходящая расцветка, способная не только подчеркнуть внешний вид дома, придав ему изящество, но и испортить его при неправильном сочетании.

Помимо этого, при желании приобрести самый качественный товар стоит обратиться к маркировкам, указанным на таком материале, как профнастил:

• Маркировка С-21 обозначает чрезвычайную жесткость, что позволяет использовать материал не только при постройке крыши, но и в качестве облицовочного материала.
• С-44. Такая маркировка указывает на дополнительные ребра жесткости.
• НС-34 и 44. Этот вид способен защитить крышу от любых погодных условий. Создан он только лишь для кровельного покрытия. Однако укладывая такие листы, стоит позаботиться о некоторых условиях. Одним из них является шаг обрешетки, составляющий не более восьмидесяти сантиметров.
• RN-20. У этих листов есть особая канавка для отвода воды. Обрешетку для такого сооружения можно укладывать немного шире, чем обрешетку предыдущего, сантиметров 110.

Внимательно изучив маркировку, стоит обратить внимание и на другие факторы:

• целостность приобретаемого товара;
• цена;
• полимеры, используемые в качестве защитного слоя.

Перед покупкой материала лучшего всего узнать о защитном слое.

Помимо вышесказанного, стоит помнить, что гарантия на кровельные материалы действует только в том случае, если технология укладки была правильно соблюдена. Чтобы не возникало лишних проблем, следует обращаться только к профессионалам.

Разумнее всего приобретать доборные элементы у той же фирмы, где был приобретен кровельный материал, так как это позволит подобрать элементы одной цветовой гаммы, а также сэкономить на транспортных перевозках.

При покупке доборных элементов необходимо позаботиться и о креплениях к ним, так как фиксация гвоздями в этом случае исключена. Болты, шурупы, саморезы – крепежные элементы, способные помочь получить качественное и надежное кровельное покрытие.

Для фасада

Доборные элементы для фасада нередко называют фасонными элементами. Они представляют собой часть фасада и образуют совокупность элементов, обеспечивающих соединение и защиту проблемных участков от повреждений. Даже самая мелочь способна начать разрушение крыши или фасадной части в результате вмешательства внешних факторов.

При отделке фасада применяются следующие виды доборных элементов:

• начальная и завершающая планки, известные так же как П-образные;
• угловые планки для обустройства внешнего и внутреннего простых углов;
• угловые планки для обустройства внешнего и внутреннего сложных углов;
• Н-образная и П-образная доборные планки;
• доборные планки стыковочные;
• доборные элементы на участки примыкания.

Стропильные конструкции наслонного типа

Такие системы устанавливаются на кровлях домов, в которых имеется несущая средняя перегородка либо промежуточные опоры столбчатого типа. Стропила при этом представляют собой наклонные балки, упирающиеся внизу в несущие внешние стены, а вверху – в коньковый прогон. Опорой для самого конькового прогона служат вертикальные стойки, упирающиеся во внутреннюю несущую стену.

Подобная конструкция стропильной системы обуславливает то, что она функционирует исключительно посредством изгиба. При необходимости сооружение дополнительно укрепляется подкосами, затяжками и вспомогательными ветровыми элементами.

Главным достоинством наслонной системы стропил является облегченность её структуры при любой ширине здания, что позволяет обойтись минимальным количеством материалов. Помимо этого, благодаря постоянной сквозной вентиляции, в конструкциях такого типа предотвращаются гнилостные процессы, что обусловливает длительный срок их эксплуатации.

В значительном числе случаев стропильные системы наслонного типа изготавливаются из дерева, что связано с несколькими причинами:

• Устройство стропильной системы крыши из деревянных элементов обходится значительно дешевле по сравнению с прочими материалами.
• Конструкция скатной крыши с деревянными стропилами легче по весу, а значит, оказывает меньшую тяжесть на фундамент и стены.
• Деревянная стропильная система кровли более проста в монтаже.
• Зачастую прочие внутренние конструкции крыши также изготавливаются из дерева. В результате, сборка стропильной системы деревянной крыши из того же материала облегчает соединения между элементами, являясь наиболее приемлемым вариантом.

Внешние элементы крыши

Для начала мы расскажем о внешних элементах скатных крыш.

Конек — верхнее горизонтальное ребро, образующееся на стыке скатов крыши.
Ребро — пересечение скатов кровли, образующие выступающие углы.
Щипец (фронтон) — треугольные торцевые части стены, которые получаются при устройстве двускатных и многощипцовых крыш.
Ендовы — пересечения скатов, образующие внутренние углы

Уклоны ендов значительно меньше, чем уклоны скатов, но по ендовам стекает наибольшее количество осадков (важно следить за герметичностью этих элементов).
Свесы — выступающие элементы крыши; кровля свешивается вниз для того, чтобы осадки попадали не на стены, а стекали сразу на землю.. Коньки, ребра, ендовы и свесы выполняют и защитные, и декоративные функции

Различные сочетания этих элементов позволяют создавать интересные архитектурные решения. Потому что, если угол ската во многом определяется климатическими и эксплуатационными требованиями, то внешний вид, форма и количество скатов зависят исключительно от вкуса хозяев

Коньки, ребра, ендовы и свесы выполняют и защитные, и декоративные функции. Различные сочетания этих элементов позволяют создавать интересные архитектурные решения. Потому что, если угол ската во многом определяется климатическими и эксплуатационными требованиями, то внешний вид, форма и количество скатов зависят исключительно от вкуса хозяев.

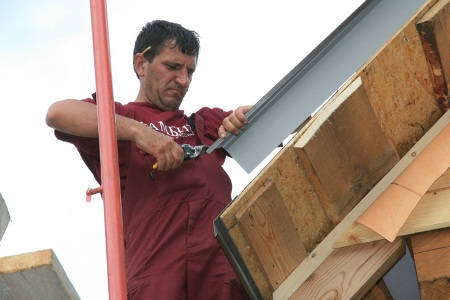

Что такое доборные элементы крыши дома?

Независимо от того, какой материал для покрытия кровли был использован, без монтажа доборных элементов просто не обойтись. Эти детали изготавливаются в большинстве случаев из оцинкованной стали. Элементы подбирают в тон цвету основного покрытия крыши.

Доборные кровельные элементы выполняют две основные функции:

• защитную;
• декоративную.

Доборные элементы позволяют оформить вертикальные примыкания, усилить швы и стыки, возникающие в процессе монтажа. Подобная защита позволяет увеличить степень герметичности покрытия, предотвращается проникновение под кровлю пыли, влаги и мелкого мусора. Кроме того, доборные элементы для кровли позволяют декоративно оформить поверхности, придав ей оригинальности. Благодаря таким деталям крыша становится гораздо привлекательнее.

Мансардная крыша или ломаная

Также относится к двускатным крышам, имеющим ломаные линии скатов. Такие изломы увеличивают площадь и объём чердака, который принято называть мансардой. Пятиугольная форма фронтонов мансардных крыш привлекает взгляд почти всех прохожих. Возвести такую крышу не очень сложно. Однако, при строительстве вы, вряд ли, обойдетесь без утепления вашей мансарды.

Затраты на крышу составляют примерно от15 до 20% от суммы общих расходов на возведение всего дома. Создание мансарды под крышей – это самый экономный вариант получения дополнительных помещений. Поэтому бывает очень уместно слегка увеличить расходы на мансарду, которая даст вам еще один полноценный этаж. А там можно расположить летние спальни и комнаты отдыха для молодых членов семьи и гостей.

Но почему же мансарда увеличивает расходы по сравнению с постройкой простого чердака? Это связано, конечно же, с необходимостью утепления кровли, жилые помещения требуют этого. Потребуются дополнительные вливания и из-за неизбежного усложнения конструкции крыши с мансардой, здесь не может быть подкосов и растяжек, которые бы располагались в самих жилых комнатах. Для этих целей и придумали такую форму крыши (в виде мансарды) с раскосами и стойками над потолком жилых помещений.

Мансардная крыша

Наличие мансардного этажа делает необходимым размещение под крышей слоя теплоизоляции, а поэтому и возникает многослойная кровля. Теплоизоляционный материал с внутренней обшивкой обычно крепят к стропилам (к внутренней стороне), а с внешней стороны монтируют обрешётку и укладывают непосредственное покрытие кровли. При этом необходимо усиление стропильных конструкций из-за многослойной кровли. Сделать это можно, увеличив количество стропил, при этом уменьшая расстояния между ними. Удачным решением этой проблемы можно считать использование металлических стропильных конструкций.

Одним из важных положительных моментов мансардной крыши можно считать то, что обустройство мансарды можно сделать и позднее, так как пространство получившегося чердака уже не потребует капитальных сложных работ.

Конструктивные элементы крыши

Внутреннее устройство крыши также отличается большим количеством необходимых конструктивных элементов. Рассмотрим каждый из них.

• Стропила — несущие элементы крыши, представляют собой наклонные брусья, опирающиеся на мауэрлат.
• Стропильная нога -одна составных из частей стропил, одна «стропилина».
• Обрешетка — дощатый настил, который крепится к стропилам и является основой для настила кровли. Необходимо, чтобы все элементы настила были плотно закреплены на несущих конструкциях, а стыки над стропилами располагались вразбежку.
• Мауэрлат — горизонтальный брус, служащий опорой для стропил, нужен для равномерного распределения нагрузки от крыши на наружные стены. В небольших бревенчатых домах функцию мауэрлата может выполнять верхнее бревно стены.
• Затяжка — горизонтальная балка (брус), служит для придания устойчивости конструкции крыши, скрепляет стропильные ноги между собой.
• Стойка (бабка) — вертикальный опорный элемент, который необходим для придания устойчивости всей конструкции. Применяется для укрепления стропил. Нижней частью опирается на затяжку, верхней — поддерживает стропила
• Подкос — дополнительный наклонный элемент (брус), применяется при перекрытии больших пролетов (от 5 метров). Укрепляет стойки и стропила.

Стропила по своей конструкции бывают наклонными и висячими. Наклонные стропила устанавливаются в односкатных крышах (со стенами разной высоты). При этом пролет между этими двумя опорами может достигать 4,5 м. При пролете от 5 до 6 м под стропила дополнительно устанавливают подкосы (наклонный брус, опирающийся на одну стену и поддерживающий стропила).

При еще большем пролете между стенами и стропилами устанавливается шпренгель. Шпренгель — механизм придания устойчивости наслонным стропилам односкатной крыши. Состоит из горизонтальной балки, закрепленной между стен, на которой сверху находится стойка (держит стропила). Устойчивость стойке дают подкосы.

Общие принципы при монтаже стропильных систем

Перед началом установки стропильной системы в строение крыши, по периметру здания или же под каждой стропильной ногой, устанавливают брусок, так называемый мауэрлат. Его кладут для того, чтобы потом сверху можно было бы спокойно устанавливать стропильную систему. Если дом возведен из кирпича, то мауэрлат закрепляют специальными штырями.

Определившись с тем, каким будет каркас крыши и угол наклона, можно приступать к сборке крайних стропил. Затем можно устанавливать конек, который будет соединять всю стропильную конструкцию, к нему же потом можно будет крепить промежуточное стропы.

При установке стропил расстояние между ними можно устанавливать на свое усмотрение, оно может быть и 60 сантиметров и все 90. Для более удобного монтажа всего кровельного каркаса используют доску, которая должна быть миллиметров 50 в толщину, а ширина доски должна составлять от 150 до 200 миллиметров. Доска шириной в 200 миллиметров, без всякого сомнения, будет давать основательность и прочность всей стропильной системе, даже если будут строить в северных регионах.

Деревянные части всей стропильной системы необходимо пропитать специальными растворами, которые будут обеспечивать пожарную безопастность и невозможность появления грибка на древесине, так как очевидно, что строение крыши должно быть защищено. Устройство крыши не обязательно должна быть исключительно в форме треугольника. Просто это наиболее распространенный вариант, приемлемый для установки остальных элементов крыши.

Обрешетка крыши

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.

Изготовление обрешетки необходимо выполнять по следующим правилам:

• Все элементы должны быть надежно зафиксированы на стропильном каркасе.
• Соединение элементов над стропилинами располагают в шахматном порядке.
• Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
• На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
• Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.
