Схема электрического подключения частного дома

Варианты подключения к электросети

Схема подключения электричества может предусматривать следующие варианты проведения:

• воздушный способ
• подземный способ

Первый вариант для частного дама является наиболее оптимальным. Он не требует значительных финансовых затрат и прост в монтаже. Правила предусматривают использование провода с изоляцией, который имеет шаг не более 25 метров. Если необходимо завести кабель на большее расстояние, то требуется установка специальных опор. Их высота должна составлять не менее 2,75 метра. и расстояние от окна до точки введения кабеля будет больше, чем 1,5 метра. Владелец осуществляет обслуживание своего ответвления от линии электропередач и несет полную ответственность за него. Подключение кабеля должно осуществляться с учетом расстояния не меньше 50 мм от кирпичной стены или 100 мм от деревянной конструкции. Кабель заводят в дом при помощи трубы, которая находится в специальном отверстии в стене, и подключают к счетчику.

Вторая схема дороже в исполнении и сложнее в обслуживании. К жилому помещению электросети подводят, предварительно вырыв, траншею в земле, глубина которой должна составлять около 1 метра. Схема должна предусматривать расстояние около 2 метров от кабеля до каждого дерева на участке. Кроме этого, запрещено использовать подземную электросеть в болотистой местности, в грунте, который подвержен промерзаниям в холодное время года. Кабель изолируют, укладывают в гофротрубу и прокладывают ниже высоты промерзания грунта на 30-40 см. Сверху траншею засыпают песком толщиной в 20 см. При этом кабель не должен быть натянут. Он вводится в дом таким же способом, как и в первом варианте.

Электромонтаж в однофазной сети

Как мы уже говорили, подсоединять водонагреватель к однофазной сети можно через вилку либо отдельно запитанный кабель. На первом варианте даже останавливаться нет смысла, т.к. вставить вилку в розетку сможет любой.

Что касается второго варианта, то для начала необходимо осуществить расчет сечения кабеля по току (если необходимый диаметр жил не указан в паспорте изделия), после чего подвести проводник к месту установки котла. Далее все просто – соединяем фазу, ноль и заземление с соответствующими клеммами в агрегате (на них указана маркировка). К Вашему вниманию принципиальная схема подключения электрического котла с терморегулятором в систему отопления:

Электромонтаж в трехфазной сети

Схема подключения электрического котла к трехфазной сети более сложная, но все же под силу даже новичку.

Три фазы нужно подсоединить следующим образом:

Обратите внимание на следующие нюансы:

1. С каждым водонагревателем в комплекте идет технический паспорт, в котором обязательно указывается рекомендуемая производителем схема обвязки электрокотла. Руководствуйтесь только этим документом в своем случае, т.к. далеко не всегда предоставленные в интернете примеры могут подходить для Вашей отопительной системы.
2. Обязательно защитите котел автоматическим выключателем и УЗО. Данные устройства предотвратят перегрузку агрегата, короткое замыкание и утечку тока в электросети.
3. Обязательно должно присутствовать заземление проводки.

К Вашему вниманию наглядный проект электрического отопления на двухэтажной даче с использованием котла:

Помимо этого рекомендуем просмотреть видео, на котором наглядно продемонстрировано подключение электрического котла на 380 В:

Похожие материалы:

• Самое дешевое и экономичное отопление дома
• Как подключить бойлер к электросети?
• Как подключить УЗО к сети?

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

Ввод электричества в деревянный дом через траншею

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

• 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
• 1 м — без защиты.

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него.  Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

Способ провода элекропроводки через наружную деревянную стену

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы  — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

Как собирать электрощиток читайте тут. Полезно будет прочесть и о правилах соединения проводов в распределительных коробках.

Подбор вводного устройства

Подключение электроснабжения частного дома выполняется через так называемые ВУ. Представляют они собой металлические корпуса, в которых собраны устройства, предназначенные для управления электросетью здания. Модели, выполняющие в том числе и функцию распределения, называются ВРУ. Устанавливают вводные устройства либо на столбе линии электропередачи, либо рядом со зданием.

При выборе ВРУ в частный дом, электроснабжение которого должно быть безопасным и бесперебойным, нужно учитывать:

При этом нулевой и защитный провод протягиваются в одном проводнике. Разделение их выполняется внутри ВУ.

В системах TN-C при 220 В обычно используется однополюсной вводный автомат защиты, при 380 В – трехполюсной. В первом случае расчет мощности вводного устройства рассчитывается по формуле I р=P р/U ф×cos ф (где U ф – фазное напряжение, Pp – расчетная мощность, Cos ф –активная/реактивной мощности). Мощность вводного аппарата для сети 380 В находится по формуле Ip=Pp/( √3xUhx cos ф) (где Uh – напряжение сети). подключение электроснабжения частного дома Номинальный ток должен быть на 10% больше расчетного. Поэтому окончательный результат определяют по формуле I т.р.=I р×1,1.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

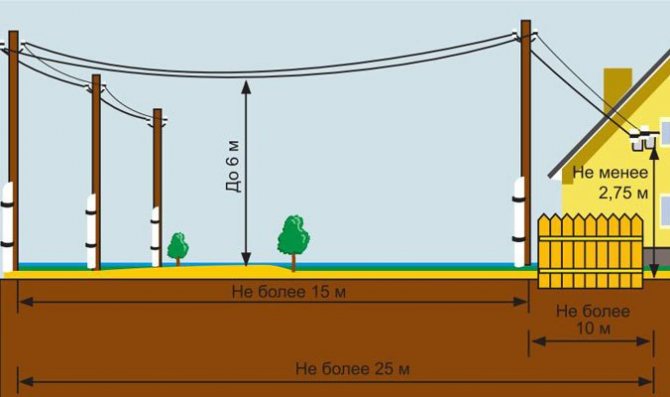

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

Воздушный кабель:

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

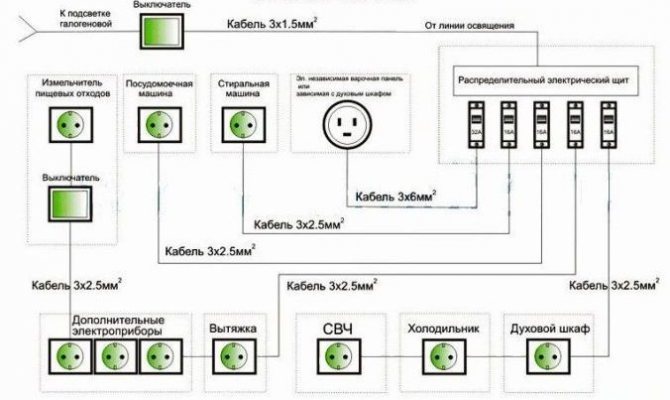

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Установка контура заземления

Этот план работ не требует сложных расчетов, больше физической нагрузки, земельные работы по рытью траншеи выполняют своими руками, если позволяет здоровье. Контур заземления важный элемент в схеме электропитания дома, он обеспечивает безопасную эксплуатацию сети. Поэтому его устанавливают и подключают к распределительному щиту до подачи электроэнергии с вводного кабеля.

По проекту, размещать контур надо в 2 – 3 метрах от фундамента, со стороны распределительного щита. Роют траншею формой равнобедренного треугольника, со сторонами 1.2м, глубиной полметра. По углам траншеи забиваются штыри, на глубину до 3м, сверху оставляют 25 см, для соединения сторон горизонтальной полосой.

В качестве горизонтальных элементов можно использовать уголок 50х50х5 мм, вертикальными элементами служит стальная планка 40х4 мм. Заземляющий проводник от контура до щита из металлической полосы или круглой стали сечением не менее 16 кв./мм. Все соединения элементов конструкции контура делаются сваркой до корпуса распределительного щита. Заземляющий проводник на щите крепится болтами, место соединения тщательно зачищается и смазывается токопроводящей смазкой.

Установка контура заземления

Этот план работ не требует сложных расчетов, больше физической нагрузки, земельные работы по рытью траншеи выполняют своими руками, если позволяет здоровье. Контур заземления важный элемент в схеме электропитания дома, он обеспечивает безопасную эксплуатацию сети. Поэтому его устанавливают и подключают к распределительному щиту до подачи электроэнергии с вводного кабеля.

Установка контура заземления

По проекту, размещать контур надо в 2 – 3 метрах от фундамента, со стороны распределительного щита. Роют траншею формой равнобедренного треугольника, со сторонами 1.2м, глубиной полметра. По углам траншеи забиваются штыри, на глубину до 3м, сверху оставляют 25 см, для соединения сторон горизонтальной полосой.

В качестве горизонтальных элементов можно использовать уголок 50х50х5 мм, вертикальными элементами служит стальная планка 40х4 мм. Заземляющий проводник от контура до щита из металлической полосы или круглой стали сечением не менее 16 кв./мм. Все соединения элементов конструкции контура делаются сваркой до корпуса распределительного щита. Заземляющий проводник на щите крепится болтами, место соединения тщательно зачищается и смазывается токопроводящей смазкой.

Расчет нагрузок

Таким образом, при составлении однолинейной схемы электроснабжения дома нужно будет выполнить расчет нагрузок, потерь напряжения, определиться с мощностью оборудования и сечением кабелей. О том, как это делается, и поговорим далее.

Жилой частный дом, электроснабжение которого может производиться как через однофазную, так и через трехфазную сеть, разумеется, будет оборудован самыми разными электроприборами. Для того чтобы рассчитать нагрузку на линии, следует сложить их мощность и разделить на напряжение. В результате получится необходимая сила тока. Зная ее, по специальным таблицам можно определить, не перегружена ли сеть и какой кабель необходим для проводки. Выполняя расчеты, следует учитывать мощность не только уже имеющихся электрических приборов, но и запланированных к покупке в будущем.

К некоторой очень мощной бытовой технике, к примеру, к стиральной машине, котлу или электроплите лучше всего протянуть отдельный кабель. Часто отдельную магистраль проводят и к оргтехнике. В случае использования в гараже или хозпостройке какого-нибудь профессионального оборудования, как уже упоминалось, применяется трехфазное электроснабжение частного дома.

Способы подключения к электрической сети

Для того, чтобы ответить на вопрос: как правильно ввести электричество в дом? Необходимо разобраться в тонкостях данной работы.

Для монтажа электропроводки применяют следующий способы:

• Воздушная линия.
• Подземная линия.

Первый вариант является более распространенным и связано это с устройством электрических сетей. Такой метод требует минимум затрат и позволяет производить визуальный контроль состояния кабеля.

Доступ к элементам, находящимся под напряжением невозможен без специального оборудования благодаря расположению на высоте. Кроме этого, установить опору, в случае необходимости, гораздо проще и выгоднее, нежели делать подземную линию электросети.

Несколько правил при подключении 380 вольт в частном доме

Устаревшие ЛЭП понемногу проходят модернизацию и переводятся на новый образец TN-C-S. При таком способе четвертый провод PEN прокладывают от питающей подстанции не одним проводом, а двумя разъединенными жилами: PE и N.

Ввод трехфазного напряжения в строение

Чтобы подключить 380 вольт в частный дом следует соблюдать некоторые правила:

• передача напряжения от трансформаторной подстанции производится по ЛЭП (четыре провода), которые включают три фазных жилы (L1, L2, L3) и один общий нулевой провод PEN;
• чаще всего такая линия бывает воздушной и реже кабельной.

Трехфазное подсоединение основывается на подведении всех жил к вводному аппарату объекта. Далее ток попадает на устройство учета и проходит в распределительный щиток, с целью последующей разводки по электроприемникам.

В середине вводного аппарата производится отделение рабочего ноля N и защитного PE. Затем они соединяются с главной заземляющей шиной (ГЗШ). Дальше она подсоединяется к повторному контуру заземления помещения.

Последний участок линии от опоры до ввода в дом проводится воздушным или подземным способом. Его еще называют ответвлением. Оно числится на балансе электроснабжающей организации, поэтому подключение дома производится с разрешения владельца ЛЭП.

Если кабельная линия проходит под землей, то ответвление монтируется в металлическом шкафу, который будет расположен недалеко от трассы, а у воздушных ЛЭП – непосредственно на опоре. В обоих случаях владелец обязан обезопасить их эксплуатацию и не допустить вторжения посторонних людей к электрощиту.

Отходящие линии

При трехфазном питании на фасаде дома устанавливается вводно-распределительный щит (ВРЩ). Именно в нем производится разделение PEN проводника и установлены вводной автомат, а также автоматы защиты для групповых цепей дома.

Все три фазы L1, L2, L3, заводят на трехполюсный вводный автомат (3). Там же устанавливается электросчетчик, для того чтобы вести учет расходуемого ресурса. К вводным клеммам счетчика учета присоединяют три проводника от вводного автомата и жилу N от ГЗШ. Вывод электросчетчика подключается с общим автоматом (четырехполюсным) защиты всего дома. В случае его сработки весь дом будет отключен от электропитания.

Рабочее напряжение между фазами 380 В, а между фазами и нолем 220 В. Ведь такое напряжение представляет собой три фазы в трех различных проводах, только с разным одномоментным потенциалом и частотой 50 Гц.

Электропроводка в доме должна разделяться на группы, каждая линия освещения защищается однополюсным автоматическим выключателем (5). Каждая группа запитываются от различных фаз.

Во помещениях с повышенным уровнем влажности нужно использовать дифавтомат (6), у которого срабатывание производится при достижении током показателя не более 30 миллиампер.

Для кухонной группы желательно устанавливать трехполюсный автомат (9) и четырехполюсный (10). Это связано с тем, что питание кухни трехфазное, поэтому при коротком замыкании фазы на ноль потребуется отсечь нулевой рабочий и все фазные жилы одновременно.

Монтаж элементов распределительного щита

Монтаж элементов распределительного щита

На плане показаны вводные защитные автоматы, буквой L обозначен фазный провод красного цвета.

N – нейтральный провод синего цвета, РЕ – желто-зеленый провод вводного кабеля крепится к шине контура заземления.

После подключения вводного кабеля к счетчику и основному автомату защиты, можно делать заявку для присоединения к ЛЭП.

Это позволит в процессе дальнейшего монтажа с электрощита запитывать ручные электроинструменты, дрель, болгарку, паяльник, временное освещение и другие. Можно будет установить и подключить автоматы защиты для других групп, проверить их работоспособность.

Вводной автомат. Схема щита

Любая схема щита начинается с вводного автомата или рубильника, который полностью отключает щиток. Его установка даже не обсуждается, он должен быть цепи в любом случае. Номинал вводного автомата зависит от выделяемой мощности.

В квартирах номиналы автоматов заложены в проекты электроснабжения домов и изменить их можно только с разрешения управляющей компании или ТСЖ, самому это делать, ни в коем случае, не надо. Для квартир с электроплитами при сечение вводного медного кабеля 10 кв.мм. номинал вводного автомата должен быть не более 50А (11,5 кВт). Для квартир с газовыми электроплитами при сечение вводного кабеля 4 кв.мм. должен быть не более 25А (около 6 кВт), при сечении кабеля 6 кв.мм. – не более 32А (около 7,5 кВт). Стоит отметить, что данных номиналов и мощностей вполне хватает. Поэтому, чтобы определиться с номиналом вводного автомата, необходимо знать сечение кабеля. В старом жилом фонде, часто в квартиру идет вообще один кабель 2,5 кв.мм.(почти всегда алюминий), поэтому там ситуация совсем иная.

В частных домах (коттеджи, дачи) все зависит от того, сколько мощности вам выделила сетевая организация, председатель СНТ, ДНТ и т.д. Если это сетевая организация, то у нас в стране по Постановлению Правительства РФ от 27.12.2004 N 861 “Об утверждении Правил недискриминационного доступа…” стандартно подключают три фазы 15 кВт за 550 руб. в независимости от региона, будь то Якутия или Москва. Если вы хотите мощности больше, чем 15 кВт, то здесь уже необходимо доплатить и тут уже расценки по регионам разные,  в Москве и области бывает доходит до 100.000 руб. за + 1 кВт.

В СНТ свои порядки, где-то на мощность смотрят сквозь пальцы, по принципу “бери сколько сможешь унести”, а где-то считают каждый кВт. Вообщем, если у вас дом в СНТ, то вам прямая дорога к вашему председателю, который вам все объяснит. Сечение вводного кабеля или провода, как правило закладывают не менее 10 кв.мм. по меди или 16 кв.мм. по алюминию, т.е. номинал автомата можно выбирать до 50А, если, конечно, такой разрешат поставить.

Часто возникает вопрос, нужен ли вводной автомат (рубильник) в щите дома, если такой уже есть в щите учета (со счетчиком). Ответ однозначен, конечно нужен, вы же не будете бегать постоянно до опоры (столба) ЛЭП, где установлен щит учета, чтобы включать-выключать щиток в доме. Исключение относится к квартирам, если у вас вводной автомат в этажном щитке, который в нескольких метрах от вашей квартиры, то вводной автомат (рубильник) внутри квартиры можно не ставить.

Другой вопрос, который касается больше частного дома, если автомат уже есть в щите учета, то в дом можно ставить рубильник, а не автомат. Но хуже точно не будет, если будет стоять второй автомат в цепи.

Установку рубильника еще часто мотивируют тем, что нагрузку предпочтительнее отключать именно рубильником, который для этого и предназначен. Но автомат – это такой же коммутационный аппарат, который предназначен для отключений-включений, его отличие от рубильника лишь в том, что он имеет еще и защиты. Дом или квартира – это не производство и токи небольшие, хорошие европейские автоматы имеют ресурс на десятки тысяч циклов отключений-включений, так какие могут быть проблемы?

К тому же, хорошие рубильники почти всегда дороже, чем автоматы, а занимают столько же места. Еще установку второго автомата объясняют селективностью, т.е. мол, если поставить автомат в доме на одну ступеньку меньше, чем автомат в щите учета, например, 25А в доме, а 32А на столбе, то в доме 25А отключится первым и не придется бегать к столбу, чтобы включить электричество обратно. Это верно лишь отчасти, только когда автомат отключился от перегруза (когда было включено много приборов одновременно), если будет короткое замыкание КЗ, то в 90% случаев отключатся оба автомата одновременно.

Вывод: Номинал вводного автомата выбирается по сечению вводного кабеля, при условии, что мощность не ограничена. Если мощность ограничена, то выбираем номинал вводного автомата исходя из ограничения, при этом не забываем про сечение вводного кабеля.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Выбор кабеля и автоматов

Как вы уже поняли, от щитка к варочной панели придется прокладывать отдельную линию. Скорее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге или штробе. При этом допускается использовать только медный кабель:

• для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм2 (ВВГ 3*6 или ПВС 3*6);
• для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм2 (КуВВ 5*2,5 или КуГВВ 5*2,5);

После выхода со счетчика необходимо установить автомат. Это требование обязательное. Есть еще рекомендации — для защиты оборудования и обеспечения должной безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только при перегрузке (срабатывает автомат), но и при проблемах с изоляцией (срабатывает УЗО). УЗО — вещь не самая дешевая, но варочная панель несравнимо дороже, так что лучше не экономить.

Схемы подключения варочной панели к электросчетчику

О параметрах этого оборудования:

• для однофазной сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
• для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.

Соединяются между собой они отрезками проводов того же сечения (схема на фото выше): в сети 220 В 6 мм2, в сети 380 В 2,5 мм2.

Соединение автомата и УЗО

Электрическая и монтажная схема подключения

Есть электрическая схема подключения, а есть план-схема, совпадающая с планом дома.

Электрическая схема показывает, какие типы подключения используются – где ток подается параллельно, где последовательно и т.д.

Электрическая схема сети

Для монтажа следует иметь еще и монтажную схему. В простом виде она должна представлять собой чертеж, совпадающий с планом всего дома. На ней изображаются места расположения электропроводов и места, где расположены монтажные узла и разъемы для электропитания.

Монтажная схема электросети

Здесь мы видим в какое помещение идут провода от распределительного щита, какие марки проводов используются, как расположены розетки на стенах и т.д.

Конечно, представленные схемы достаточно примитивны. В реальности схема электроснабжения может иметь довольно сложный вид. Проект обычно совмещает электрическую и монтажную схему электроподключения.

Устройство трехфазной розетки

Розетка штепсельная открытого и закрытого типов

Устройство электрической розетки на три фазы может отличаться конструкцией и дизайном, но все они выполняются с контактами, количество которых составляет не менее четырех, где три являются фазными, а четвертый – это нулевой контакт или заземление. На рисунке ниже изображена трехфазная розетка в паре с вилкой, образующие разъемные электрические контакты.

Трехфазные вилка с розеткой

Количество разъемов в розетке выбирается следующим образом:

1. Если подключение нагрузки делается по схеме «треугольник», количество разъемов должно быть четыре: 3 фазы A, B, C + защитный ноль PE.
2. Когда нагрузка подключена по схеме «звезда», количество гнезд будет равно пяти: 3 фазы A, B, C + нейтраль N + земля PE.
3. Для обеспечения очень высокой защиты от поражения током применяют семь разъемов: 3 фазы (каждая со своим рабочим нулем) + PE. Здесь каждая фазная цепь имеет свое УЗО.

Четырехконтактную розетку можно применять только в схеме соединения нагрузки треугольником, а пятиконтактную – в обеих схемах («треугольник» или «звезда»). Подключение питания делается только к соответствующим клеммам. Тогда через данную розетку можно будет включать разные электроприборы.

Диаметр подключенных к трехфазной розетке проводов должен быть не менее 2,5 мм2. Для мощной нагрузки он достигает 6 мм2.

Розетки классифицируются следующим образом:

1. Способ установки. Модели открытого типа устанавливаются для внешней проводки и крепятся накладным способом. Применяются внутри и снаружи дома, а также при повышенной влажности среды (в зависимости от уровня защиты). В жилом помещении со скрытой проводкой преимущественно используются розетки закрытого типа, утопленные в стену. Для монтажа требуется сделать в ней углубление и установить подрозетник.
2. Стойкость к внешнему воздействию определяется по маркировке кодом IP с двумя цифрами. Первая – характеризует уровень защиты от посторонних частиц, где 0 означает отсутствие защиты, а 6 – максимальную (полная пыленепроницаемость). Следующая цифра означает влагозащищенность, где 0 – это отсутствие защиты, а 8 – устройство может находиться под водой длительное время. На практике часто встречаются розетки и вилки с маркировкой IP44, обозначающей достаточный уровень защиты от внешней среды в условиях повышенной влажности.
3. По назначению. Розетки бывают без заземления и подключаются к электроприборам, у которых заземляющий контакт отсутствует. Устройства с заземлением через вилки выполняются путем добавления специальных разъемов (тип СЕЕ 7/5) или за счет наличия упругих контактов по бокам (тип СЕЕ 7/4). Выпускаются розетки с пластиковыми защитными шторками, которые открываются, если штырьки вилки вставлять в разъемы одновременно. Модели могут содержать выталкиватели вилки, таймеры и УЗО.

Инструкция по сборке трехфазного электрощита

11.03.2016 1 комменатрий 82 212 просмотров

В мире промышленным стандартом является три фазы 380 (400) вольт. Все профессиональное оборудование, используемое в производстве, работает от такого напряжения. Также трехфазная электропроводка заводится в магазины, дома, офисы и школы. Существует возможность собрать щиток учета электроэнергии таким образом, чтобы на выходе получить обычную сеть 220 вольт. Не будем вдаваться в дебри электротехники, просто скажем, если замерять напряжение между L1, и L2 и L3 будет напряжение 380 вольт. А вот между L1 и N (нейтраль); L2 и N; L3 и N будет напряжение 220 вольт. Стоит ли заморачиваться с 380 вольтами в квартире многоэтажного дома, однозначного ответа нет. А вот в частном доме заиметь трехфазную проводку в хозяйстве стоит. Раз вы попали к нам с вопросом, как собрать щит учета электроэнергии 380в своими руками, далее мы постараемся вам помочь.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Взвешенная оценка независимой системы

Современные системы для автономного электроснабжения используют самые разные ресурсы для выработки энергии. Это позволяет получать качественное электричество без перепадов даже в самых отдаленных и малонаселенных местах, куда еще не успели добраться все блага цивилизации.

Достоинства автономной электрики

Основное достоинство систем автономного электроснабжения – отсутствие норм потребления и платы за использованную энергию. Это позволяет обеспечить в жилом доме любой уровень комфорта, независимо от того, проходят ли рядом центральные коммуникации или нет.

Если предварительные расчеты мощности произведены верно и не занижены, система будет работать как часы и хозяева не столкнутся с такими проблемами, как неожиданное отключение электричества и перепады напряжения.

Веское преимущество автономного энергоснабжения заключается в отсутствии скачков, падения и превышения напряжения в сети, из-за которого в разы быстрее выходит из строя бытовая и компьютерная техника

Сведется к нулю риск того, что бытовая техника, имеющаяся в жилом помещении, выйдет из строя или сгорит из-за неожиданного скачка мощности. Количество и качество получаемой электроэнергии всегда будет одинаковым и именно таким, как было запланировано изначально в проекте.

Оборудование, обеспечивающее независимые поставки электроэнергии, имеет высокий уровень надежности и крайне редко выходит из строя. Это преимущество сохраняет актуальность при соблюдении базовых правил эксплуатации и регулярном обслуживании отдельных элементов и всей системы целиком.

Кроме того, уже сегодня работают экспериментальные программы, позволяющие владельцам продавать излишки электроэнергии государству. Однако об использовании этой интересной возможности стоит подумать заблаговременно, еще на стадии разработки проекта системы электрообеспечения.

Дополнительно потребуется оформить пакет разрешительных документов, подтверждающих способность имеющихся в наличии приборов вырабатывать нужный объем энергии надлежащего качества.

Недостатки независимого электроснабжения

К минусам независимой системы электроснабжения относят довольно высокую стоимость оборудования и значительные расходы на эксплуатацию.

К недостаткам автономного энергоснабжения относят необходимость выделять пространство под размещение оборудования, проводить самостоятельное обслуживание системы и замену изношенных элементов за свой счет

Электрики настоятельно рекомендуют хозяевам очень внимательно производить все расчеты и четко выяснять технические параметры запланированной к монтажу системы. Иначе может возникнуть ситуация, когда агрегат, производящий электроэнергию, выйдет из строя, так и не успев окупиться.

Ремонт автономного комплекса владельцы тоже осуществляют за свой счет, а эти услуги стоят значительных денег. Если же дом находится в отдаленном или труднодоступном районе, за мастерами придется поехать лично или дополнительно оплачивать выезд бригады на место.

Причем делать все понадобится достаточно быстро, так как домашние коммуникации и удобства, работающие на электроэнергии, в это время будут недоступны.

Если в качестве автономной системы по выработке энергии выбраны модули из солнечных батарей, их потребуется периодически очищать от мусора в ветреную погоду, а в зимний период обязательно освобождать от снега. Только при таком уходе они будут полноценно функционировать в течение всего эксплуатационного периода

Значительно снизят шанс поломки автономных устройств регулярный профилактический осмотр и плановое техническое обслуживание действующих агрегатов, но и для этого может понадобиться визит специалистов, стоящий денег.

Конечно, часть таких работ хозяин сделает самостоятельно, но более серьезные моменты, требующие определенного опыта и специфических знаний, все равно повлекут за собой профессиональное вмешательство.

Заключение

Для того чтобы разработать и смонтировать электропроводку в своем доме, нужно быть максимально внимательным и сконцентрированным

Немаловажной будет соответствующая подготовка. Заранее необходимо начертить план жилья, продумать интерьер, расположение мебели, приборов освещения и электротехники

Основной и главный принцип — не уют или меблировка под существующую электропроводку, а электропроводка под идеальный для жильцов интерьер помещения.

Домовладельцам, решившим проектировать и/или прокладывать электросеть самостоятельно, следует помнить, что малейшая неточность или ошибка может привести к неисправности всей сети или даже пожару. При адекватном понимании необходимых для выполнения задач и базовых электротехнических знаниях можно сделать даже сложную электроразводку в своем доме.
