Счетчик электроэнергии с дистанционным снятием показаний

Порядок установки и подключения электросчетчика

Компания поставщика электроэнергии после согласования процедуры подключения электросчетчика присылает квалифицированного специалиста, который производит установку прибора. Самостоятельный монтаж возможен только при соблюдении техники безопасности и наличии письменного разрешения.

Установка электросчетчика с дистанционным снятием показаний начинается с подачи заявления. Компания-поставщик электроэнергии подготавливает пакет документов, в их числе — акт установки и соглашение с пользователем. В бумагах обязательно указываются:

• Тип прибора, количество поддерживаемых тарифов и фаз.
• Устройство защиты ввода.
• Длина проводов и площадь поперечного сечения.
• Наименование коробки.

Монтаж прибора осуществляется только после выдачи потребителю технической документации. При установке соблюдаются следующие факторы:

• Монтаж оборудования производится при отключенной электросети.
• Максимальная высота размещения прибора — 1700 миллиметров, минимальная — 400 миллиметров.
• Для защиты счетчика от воздействия низких температур устанавливают короб с обогревом. Оптимальная температура для эффективного функционирования устройства — от 0 до 20 градусов.
• Подключение входной цепи осуществляется сперва в автомат защиты, потом — к счетчику.
• Металлические корпуса требуют заземления.
• Ко входному автомату подключается выходная цепь.
• Минимальное расстояние между линиями водоснабжения, газоснабжения и электроснабжения — один метр.
• Перед эксплуатацией электросети проводится ее пробный запуск.

Документ на право эксплуатации прибора учета оформляется после монтажа электросчетчика. Потребитель составляет заявление и направляет его в офис компании-поставщика. В бумаге указывается:

• Инициалы заявителя.
• Номер договора.
• Контактный телефон и адрес дома.
• Дата оформления, подпись и расшифровка подписи пользователя.

Представитель электрокомпании составляет акт осмотра установленного прибора. В нем указывается стоимость монтажных работ и технические характеристики электросчетчика.

Пломбировка устройства проводится после снятия первичных показаний за счет поставщика ресурса. Оплата предоставляемой электроэнергии начинается с момента составления акта и подписания документа сторонами.

Рекомендуемые модели и их стоимость

Среди отечественных водомеров с дистанционным снятием показаний водосчетчик «Пульсар». Этот прибор имеет цифровой выход RS485, через который происходит передача данных.

«Ителма WFW20 D080» — модель с импульсивным индикатором. Качество работы прибора гарантируется немецкими производителями. И это решающий момент при выборе данного импульсного водомера. Такой прибор учета в большей степени используют в нежилых зданиях. Срок службы — 10 лет. Стоимость в пределах 850 рублей.

Немецкая модель «Zenner ETWI-N DN 15». Ценится за качество сборки и отличные технические решения. Это универсальный аппарат с широким спектром применения. Цена водомера около 1400 руб.

Итальянский водомер с дистанционной передачей данных и с импульсным выходом — «Valtec 1/2». Отличный вариант для установки в многоквартирных домах и в частном секторе. Это универсальный аппарат, относящийся к крыльчатым, одноструйным, сухоходным вариациям. Цена на прибор в пределах 1100 рублей. Недостаток — громоздкий корпус.

Сравнительная таблица водомеров зарубежного производства

Наименование модели	Тип модели	Страна -производитель	Используется	Стоимость, руб
Ителма WFW20 D080	Водомер с импульсным индикатором	Германия	В нежилых помещениях	850,00
Valtec 1/2	Водомер с импульсным индикатором	Италия	В многоквартирных домах, частный сектор	1100,00
Zenner ETWI-N DN 15	Водомер с импульсным индикатором	Германия	Универсальный	1400,00

Порядок выполнения работ

Установку должен производить специализированный специалист, представляющий компанию поставщика. Возможно самостоятельное выполнение процедуры, если соблюдаются ТБ и имеется письменное разрешение обслуживающей фирмы.

Первый шаг — подача заявления

Компания, предоставляющая свет, подготавливает перечень документов, соглашение с пользователем, акт установки. Служба снабжения передает бумаги конечному пользователю.

В документах обязательно указаны:

1. Тип устройства, количество фаз и тарифов.
2. Устройство защиты ввода.
3. Площадь поперечного сечения и длина проводки.
4. Наименование панели (коробки).

Второй шаг — монтаж

Установка возможна исключительно после получения владельцем технической документации. Для ручного монтажа необходимо приобрести компоненты, указанные в бумагах.

Во время ручной установки прибора следует соблюдать следующие факторы:

1. Монтаж нового оборудования проводится при отсутствии электричества в сети.
2. Устройство монтируется на высоту не менее 800 мм (допускается 400), не более 1700 мм.
3. Для защиты прибора во время низкой уличной температуры используют коробку с обогревом. Для исправной работы температура должна находиться в пределах 0-20 градусов Цельсия.
4. Входная цепь включается в автомат защиты, затем к прибору.
5. Металлические корпуса требуется заземлить.
6. Выходная цепь подключается ко входному автомату.
7. Между линиями электроснабжения, водоснабжения и газоснабжения должно соблюдаться расстояние в метр.
8. Перед включением электрической сети для потребления производится пробный запуск.

Третий шаг — заявление на пользование прибором

По окончанию установки необходимо получить документ на право пользования прибором учета расхода электроэнергии. Заявление составляется потребителем. Документ необходимо доставить в офис поставщика лично или заказным письмом с уведомлением.

1. Фамилию, имя и отчество заявителя.
2. Номер договора.
3. Адрес строения и контактный телефон лица.
4. В нижней части листа указывается дата оформления и подпись заявителя с расшифровкой.

Четвертый шаг — составление акта осмотра и пломбирование прибора

Акт составляется заверенным лицом компании, которая поставила услугу. В документе указывают стоимость подключения, технические характеристики прибора. Затем снимают первичные показания.

Затем производится пломбировка устройства. Первое оказание подобной услуги проводится за счет поставщика.

Оплата электрической энергии начинается с момента составления акта, что указывается в документе.

Обзор производителей и моделей

На сегодня рынок показывает достаточное разнообразие моделей разных производителей.

Электросчетчики

Из производителей выделяют компанию Инкотекс с моделью Меркурий. Марка имеет импульсный телеметрический выход и встроенный модем, по которому происходит передача данных. Многие модели имеют сменные модули и ведут учет одновременно до 4 тарифов.

Компания Энергомера славится своими экономными моделями CE102M R5 145-J. А также многотарифной моделью с радиоканалом CE201-S7.

Можно выделить компанию Матрица с моделью NP71E.1-10-1, которая поддерживает 6 тарифов и имеет защиту вскрытия. Электрический счетчик с дистанционным снятием показаний имеет автономный радиоканал и мгновенно передает информацию о попытке взлома на главный пульт.

Водосчетчики

Большинство водомеров поддерживает функцию импульсного выхода, которая позволяет дистанционно передавать данные. Поэтому к прибору нужно приобретать отдельный модем, для передачи данных.

А из производителей со встроенным модемом можно выделить компании Стриж, Национальный центр ресурсоэффективности и Саурес.

Из бюджетных можно отметить модели производителя Вавиот. Его счетчики рассчитаны на 10 лет бесперебойной работы. Радиус действия передачи – до 10 км.

Особенности применения

При рассмотрении особенностей дистанционных счетчиков отмечается, что в распоряжение энергетической компании предоставляются сведения, недоступные обычным приборам учета. Их применение характеризуется расширенным функционалом, позволяющим реализовать следующие возможности:

• представление информации в многотарифном формате;
• удаленное управление отдельными потребителями (с возможностью их коммутации);
• общение с клиентом путем обмена уведомлениями.

К этому добавляется возможность анализа предоставляемой информации, позволяющая повысить эффективность работы контрольного оборудования.

Разновидности счетчиков электроэнергии: выбираем правильно

Установка счетчиков электроэнергии в Санкт-Петербурге и области начинается с подбора подходящего типа оборудования с учетом всех условий монтажа и дальнейшей эксплуатации.

Рассмотрим основные виды приборов учета электричества.

По принципу действия

По принципу работы счетчика выделяют два основных типа:

Механические (индукционные) электросчетчики

В этом случае ток, протекая через неподвижные катушки, вступает в взаимодействие с током, который индуцируется в подвижном элементе прибора. Таким образом подвижная часть конструкции вращается пропорционально количеству израсходованной энергии.

Электронные статические электросчетчики

Статические счетчики функционируют несколько иначе. В них нет движущейся части, ток воздействует на электронные элементы, создавая специальные импульсы. С их помощью производится регистрация данных и фиксируется количество израсходованной электроэнергии.

Устройство индукционного счетчика

По подключению в электрические сети

В зависимости от подключения к электросети также можно выделить два типа устройств. И поскольку установка электросчетчика должна быть проведена в соответствии с нормами, ознакомимся с их отличиями:

1. Однофазные счетчики – самый распространенный вариант при монтаже непосредственно в квартире. В большинстве случаев для обслуживания квартир используют именно однофазную сеть.
2. Трехфазный электросчетчик требуется в том случае, если приборы работают от трехфазной сети. Чаще всего такая ситуация встречается в муниципальных частных домах, где имеются котлы отопления, водонагреватели или мощные электродвигатели.

Трехфазный счетчик Нева 303 1S0

По количеству тарифов

Помогает ли вам экономить многотарифный счетчик?

ДаНет

• Однотарифные устройства самые простые. Подсчет энергии они всегда производят по одному тарифу, а потому являются наименее экономными, но при этом самыми дешевыми.
• Двухтарифные счетчики способны высчитывать оплату в зависимости от времени суток (в дневное и ночное время тариф отличается). Ночной тариф в Санкт-Петербурге действует с 23:00 до 7:00.
• Установка счетчиков с 3 тарифами позволяет обеспечить максимальную экономию. В этом случае прибор считает затраты электроэнергии по трем периодам: пик – с 7:00 до 10:00 утра и с 17:00 до 21:00, ночное время – с 23:00 до 7:00, полупик – с 10:00 до 17:00 и с 21:00 до 23:00. Такие счетчики самые дорогие.

Счетчик многотарифный Меркурий 200

«Умные» электросчетчики

Установка новых электросчетчиков в Санкт-Петербурге по государственной программе предполагает монтаж именно таких «умных» приборов учета. Цель этого нововведения – внедрение более современных и высокотехнологичных устройств в эксплуатацию.

К преимуществам данных моделей можно отнести:

• меньшая погрешность подсчета расхода электричества по сравнению с предыдущими моделями;
• возможность снимать показания по электроэнергии удаленно;
• способность выдерживать большие нагрузки, которые актуальны для квартир и частных домов с большим количеством современных электроприборов.

Как работает электросчетчик, передающий показания

Основная работа происходит в три этапа – данные по расходу собираются, отправляются на сервер энергосбытовой или контролирующей организации, анализируются и архивируются. Первый этап выполняют датчики, собирающие данные по расходу электроэнергии, а контроль над их работой и обработку полученной информации осуществляет электроника прибора учета. Таких датчиков может быть не более 32 – на такое максимальное количество рассчитан приемник.

Схема принципа работы электросчетчика, передающего показания

Далее данные передаются для хранения на сервер, где их можно просмотреть в реальном времени с домашнего компьютера или с любой другой точки, войдя в личный кабинет. Эта работа возлагается на контроллеры, которые транспортируют сигнал. Они же выводят данные на жидкокристаллический дисплей прибора учета электроэнергии.

Третий этап – архивирование и анализ данных на сервере, контроллере и ПК. На компьютере, при этом, должно быть установлено специальное программное обеспечение, которое позволит обработать полученную информацию. Если на домашнем ПК такое ПО отсутствует, просматривать данные можно только в личном кабинете на сайте компании, осуществляющей контроль.

Для чего они нужны коммунальным службам и потребителям

Умный счетчик для учета расхода водопроводной воды в системах водоснабжения холодной воды и ГВС нужен не только поставщику, но и самим потребителям. Причем коммунальным службам они нужны по таким причинам:

1. Более точный и четкий учет водопотребления. При водоучете по смарт–счетчикам можно не ходить по квартирам для снятия показаний, а всю информацию по водопотреблению увидеть в режиме реального времени.
2. Максимально исключает воровство. При использовании обычных водомеров часто бывает так, что показания общего водомера многоквартирного дома намного больше суммы показаний счетчиков всех квартир. Проследить за всеми потребителями очень сложно, а часто просто невозможно. Во многих счетчиках умного типа отсутствует магнитная муфта, поэтому они не реагируют на магнит.

Для потребителя установка умного счетчика может быть интересна по следующим причинам:

1. Не требуется каждый раз идти с фонариком к колодцу или другому месту установки водосетчика. Поскольку умный счетчик способен не только считывать показания, но и сам их передавать в коммунальную службу. Поэтому за снятие и передачу информации потребителю вообще не надо будет беспокоиться.
2. Эти устройства не только снимают показания, но и способны предотвратить затопление квартиры или утечку воды в трубопроводе. При этом они еще и извещают потребителя об этих событиях через интернет.
3. Передачу показаний и процедуру оплаты за воду можно полностью автоматизировать. Это очень удобно для тех, кто ценит свое время и не хочет использовать его на выстаивание в очереди для сдачи показаний и оплаты.
4. Более точный водоучет. При возникновении спорных вопросов с водоканалом можно отследить водопотребление за каждый час в течение суток.
5. При установке на систему горячего водоснабжения счетчика с датчиком температуры можно существенно экономить. Такой водомер способен отдельно считать горячую воду по одному тарифу, а если вода холодная – по другому.

Юридические последствия использования таких приборов

Юлия Куприна

В соответствии с требованиями пп. а п. 82, 83 Правил, утвержденных Постановлением Правительства №354, представители коммунальной компании один раз в год вправе проводить проверки установленных счётчиков как бытовых, так и общедомовых. Один раз в три месяца представители этой же организации вправе проверять показания энергомера.

В соответствии п.170, 177 Основных положений, утвержденных Постановлением Правительства № 442, к абонентам явиться с проверкой уже могут представители сетевой организации не чаще одного раза в месяц и не меньше одного раза за год.

Использование «заряженных счётчиков», настроенных на занижение потребляемых киловатт, является одним из способов хищения.

Фальшивые приборы учета подлежат демонтажу, а недобросовестным потребителям будут направлены квитанции со счетами за безучётное потребление. Расчёт платы в этом случае будет производиться в соответствии с п. 81 (11) ПП РФ 354 по формуле:

где:

n- количество граждан, постоянно и временно проживающих в жилом помещении. Если эта величина неизвестна, за основу берётся количество собственников

N- норматив потребления электроэнергии на одного человека;

Т – период расчета, который будет исчисляться за период не более трёх месяцев;

10 – повышающий коэффициент;

P- тариф (цена) на коммунальный ресурс, установленный в соответствии с законодательством Российской Федерации.

В итоге сумма, которую придется заплатить, достигает десятков тысяч рублей.

Применение таких приборов, за счёт которых искажаются данные о реальном расходе электроэнергии, может повлечь не только экономические последствия.

В сетях частного жилого сектора с малоэтажными домами установка подобных энергомеров приводит к перегрузке сети и, как следствие, к ухудшению качества поставляемой электроэнергии, а также перебоям электроснабжения. Кроме того, в многоквартирных домах весь объём безучётного потребления электроэнергии ложится на плечи добросовестных соседей-плательщиков.

Если сетевая организация посчитает, что таковыми действиями потребителей причинён ущерб, нарушители могут быть привлечены к административной ответственности. Размер штрафов с 2016 года резко возрос и составляет:

• для граждан от 10000 до 15000 рублей;
• для должностных лиц от 30000 до 80000 рублей;
• для предприятий от 100000 до 200000 рублей.

Нередки ситуации, когда воровство электроэнергии при помощи «заряженного счётчика» может быть расценено как причинение ущерба. В этом случае недобросовестный потребитель электрической энергии может попасть под статью 165 УК РФ. Наказание уже будет суровым и будет выражаться в принудительных работах с ограничением свободы либо в лишении свободы на срок до двух лет.

Автоматизированные системы данных

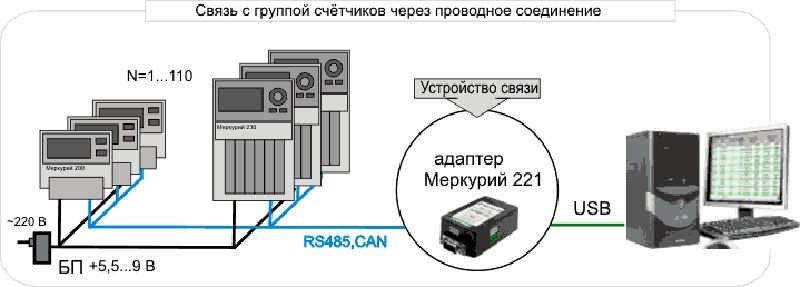

Для дистанционной передачи данных приборов учёта могут использоваться не только электронные устройства. Индукционные приборы с маркировкой «Д» могут быть оснащены специальным выходом для подключения телеметрии. В принципе, подобный выход представляет собой импульсный датчик, благодаря которому происходит передача данных в систему, осуществляющую сбор, обработку и хранение информации о потребляемой электроэнергии.

Импульсы производит измерительный трансформатор, который излучает магнитные потоки, пересекающие алюминиевый диск. Далее импульсы передаются на электронную схему датчика, а после поступают на линию связи, питающую данное устройство. На датчике имеется фото-светодиодная головка, представляющая собой пару из свето- и фотодиода. Датчик установлен таким образом, что головка всегда смотрит в сторону алюминиевого диска. Светодиод излучает сигнал, отражающийся диском и принимаемый фотодиодом. Затемнённый сектор диска отвечает за прерывистость получаемого сигнала.

Данные прерывания сигнала обрабатываются электронной схемой устройства, проходят преобразования в импульсы и подаются непосредственно на линию связи. Далее они приходят на приёмное устройство, подсчитывается их количество за определённое количество времени и отражается на жидкокристаллическом дисплее.

Законодательство об умных счетчиках учета электроэнергии

19 декабря 2018 года в Госдуме в третьем чтении приняли закон об «умных счетчиках», который предусматривает стремительное развитие в России интеллектуальных систем учета электроэнергии. Законопроект постоянно усовершенствуется в виде поправок.

Текст закона об умных счетчиках электроэнергии гласит о том, что, начиная с 1 июля 2020 года, по мере выхода из строя старых счетчиков на электроэнергию они будут заменяться интеллектуальными учетными приборами. Согласно законодательству РФ обычные счетчики для учета электроэнергии должны устанавливать сами потребители.

Потребитель не несет ответственности за покупку, установку и содержание умного счетчика

В обязательном порядке интеллектуальные приборы будут вводиться в эксплуатацию с 2021 года. Их монтаж, замена, настройка, проверка – работа поставщиков и сетевых компаний. Самостоятельной заменой обычных счетчиков на интеллектуальные приборы придется заниматься лишь только крупным компаниям и предприятиям.

Потребитель не несет ответственности за покупку, установку и дальнейшее содержание счетчика. Только в том случае потребитель обязан следить за целостностью прибора, если учетное устройство размещено внутри помещения или в пределах собственного земельного участка.

Выполнение всех положений закона позволит улучшить качество поставляемой энергии, повысить надежность поставок и увеличить экономию электроэнергии

Закон об умных счетчиках учета электроэнергии: несколько интересных моментов

Стоимость умных приборов очень высокая. Откуда же финансы на их массовую закупку? Закон гласит, что эти затраты сбытовые организации включат в тариф. Предприниматели и предприятия будут оснащены приборами за счет будущей экономии, которая предполагается после запуска системы. Относительно того, какие именно счетчики энергии будут использоваться, окончательного решения нет. Скорее всего, это будут устройства отечественного производства.

Цена умного счетчика составляет около 12 тысяч рублей. Точная стоимость пока неизвестна, так как Министерство еще не определилось в наборе требований к прибору. Кроме того, некоторые модели уже установленных простых счетчиков можно усовершенствовать с помощью специальных контроллеров.

Закон об умных счетчиках электроэнергии предусматривает меры наказания, применяемые к злостным должникам, – дистанционное отключение от сети. В законе имеет место следующая норма: если с первого дня 2023 года не была произведена замена устройства на новый интеллектуальный прибор, то с гарантирующего поставщика взыскивается штраф. В том случае, если сбытовая организация не устранила замечания, абонент вовсе освобождается от уплаты за потребленную электроэнергию. Эта норма предусмотрена с целью стимуляции к установке интеллектуальных счетчиков электрической энергии.

Умный счетчик стоит около 12-15 тысяч рублей

Существует мнение, что данный закон является началом высококачественного учета, который повысит дисциплину оплаты в крупных предприятиях, а для обычных граждан сократит затраты.

Умные счетчики электроэнергии: как работают приборы

В данное время умным счетчиком принято считать специальное автоматизированное устройство, которое предназначено для сбора данных о количестве использованного газа, электроэнергии и воды. Умные счетчики примерно один раз в час передают все данные специальным компаниям.

Так как плата за свет, газ и воду постоянно растет, то подобные автоматизированные приборы пользуются огромной популярностью среди населения. Устройства стали неотъемлемой частью новых домов и реконструированных зданий.

Переход на умные счетчики электроэнергии дает множество преимуществ, в том числе практичность, выгоду, а также позволяет наблюдать за потребителями и вычислять недобросовестных людей.

Помимо передачи данных об объемах потребленной энергии такой прибор учета дает сигнал компаниям-поставщикам электроэнергии о взломе или неисправности

Состоит умный прибор из двух частей: непосредственно счетчика и контроллера, который и отвечает за передачу информации во всемирную сеть. Существует несколько вариантов установки контроллера. Один из них – монтаж передающего блока в корпус счетчика. Данный вариант является довольно дорогостоящим и не особо удобным, поэтому используется крайне редко.

Намного выгоднее, когда контроллер и счетчик – это два разных устройства. Все дело в том, что в доме может быть несколько приборов, например, контролирующих расход воды, электричества и газа. Тогда к внешнему многовходовому контроллеру можно подключить все счетчики в квартире. Главное требование к приборам заключается в следующем: они должны быть оснащены импульсным выходом, через который выполняется подключение к контроллеру.

Серверы для сбора и хранения показаний пользователей располагаются в специальных дата-центрах. Это и дает возможность просмотра показаний с помощью компьютера, планшета и даже телефона.

«Умный» счетчик также обеспечивает дифференцированный учет потребляемой электроэнергии в зависимости от времени суток

Принцип работы счетчика с удалённой передачей данных воды и электричества

Даже простейшие электросчетчики при автоматизации и могут выполнять следующие действия:

• сбор и обработка информации;
• передача данных поставщику;
• хранение информации за прошлые отчетные периоды.

Чтобы производить сбор информации используется специальное оборудование, производятся измерения параметров. К таким приборам относятся датчики, которые подключаются к автоматической системе благодаря различного рода преобразователям.

Следующий этап – работа микроконтроллера, который передает сигнал по интерфейсным линиям. Так происходит сбор информации через контроллер или персональный компьютер.

Последний этап – работа сервера, ПК и микроконтроллера по приему, обработке и передаче информации. Для того, чтобы выполнить эту работу, нужно установить программное обеспечение.

Принцип передачи данных с электросчетчика и счетчика воды

Как же передаются показания счетчика электроэнергии? Это осуществляется автоматически. Автоматическая передача данных также возможна для счетчиков воды. Технология проста. Есть несколько обязательных действий, которые необходимо произвести, чтобы правильно запустить работу прибора и поддерживать ее.

• Установить и подключить электросчетчик к энергосети Вашего дома или квартиры.
• Ввести запрашиваемую информацию через интерфейс в “сумматора и”, так называются блоки памяти.
• Далее образуется система передачи информации  через интернет.
• Создание центра обработки данных, оснащение центров современными ПК, которые соответствуют выбранному ПО.

Принцип передачи данных с электросчетчика и счетчика воды

Как же передаются показания счетчика электроэнергии? Это осуществляется автоматически. Автоматическая передача данных также возможна для счетчиков воды. Технология проста. Есть несколько обязательных действий, которые необходимо произвести, чтобы правильно запустить работу прибора и поддерживать ее.

• Установить и подключить электросчетчик к энергосети Вашего дома или квартиры.
• Ввести запрашиваемую информацию через интерфейс в “сумматора и”, так называются блоки памяти.
• Далее образуется система передачи информации  через интернет.
• Создание центра обработки данных, оснащение центров современными ПК, которые соответствуют выбранному ПО.
