Электропроводка в доме своими руками пошагово

Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

• керамические или фарфоровые изоляторы;
• напольные плинтуса со встроенным кабель-каналом;
• гофрированные и жесткие трубы ПВХ;
• короба ПВХ;
• металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

С выбором кабель-каналов вопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов – ВВГнг-ls (с пониженным дымоотделением).
2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
3. Выключатели и розетки – только накладные, наружные.
4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

• 3*2,5 мм – для розеток;
• от 6 мм² – для мощного электрооборудования, например, электроплиты;
• 3*1,5 мм – для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке. В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов

Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами

В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами.

Дополнительная информация о монтаже проводки открытым способом приведена в статье – Монтаж открытой электропроводки: обзор технологии работ + разбор основных ошибок

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
• при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

1. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
2. необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
3. монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
4. кабель подводят сверху;
5. Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
6. Подводка питания осуществляется снизу.
7. Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
8. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
9. кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
10. горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
11. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
12. Проводка не должна соприкасаться со строительными конструкциями из металла.
13. применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Схема электропроводки на даче своими руками

Как было сказано ранее, чтобы электропроводка на даче своими руками получилась, важен проект.

А чтобы правильно его составить, предусматриваются такие детали:

Масштаб плана дома. Его необходимо соблюсти, чтобы правильно рассчитать расположение объектов и длину кабеля.
Продумать, какие электроприборы где пригодятся, чтобы точно знать сечение кабеля.
Устанавливать однотарифный счётчик вместо многотарифного, потому что обычно разница на ночной и дневной тарифы не сильно различаются.
Если существует стремление к максимальной экономии электроэнергии, то лучше делать однофазную сеть, если мощность важнее, то трехфазную.
Иногда установка розеточных групп выгоднее и удобнее, чем везде по одной розетке

Схема электропроводки на даче должна отражать этот момент.

Также удобным решением является прокладка нескольких магистралей, которые будут обеспечивать электроэнергией несколько комнат, и таким образом не произойдет перебоев со светом.
Важно решить, от каких щитков будут запитываться внешние постройки, такие как гаражи, сараи, мастерские и т.д. Например, гараж можно запитать от вводного щитка в доме.
Лучше предусматривать светодиодные лампы, потому что они надёжные и могут использоваться в любых комнатах.
Обязательно нужно позаботиться о заземлении, если сеть предусматривает его необходимость.
Рекомендуется использовать АВБбШв — бронированный кабель для питания с улицы

Можно применить при необходимости ВБбШв.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Выбор типа проводки

При решении вопроса о том, как сделать проводку в загородном доме или на даче, в первую очередь, следует определиться с тем, какой из двух её видов лучше: открытая или скрытая. Для получения ответа на этот вопрос рассмотрим достоинства и недостатки каждого из предлагаемых вариантов, отличающихся своей эстетической привлекательностью и быстротой обустройства.

Электропроводка в квартире своими руками

Не очень удобная с точки зрения эксплуатации открытая проводка имеет несомненное преимущество лишь в одном случае – если она выполняется в ретро стиле и дополняет интерьер, оформляемый под старину. Ещё один случай вынужденного её применения – это когда стены коттеджа, например, изготовлены из прочного железобетона, и долбить их с целью проделывания штроб нет никакого желания.

Важно! В случае особых требований по безопасности эксплуатации электропроводки (при наличии в семье маленьких детей или легковоспламеняющихся облицовочных материалов) она должна прокладываться только в штробах, т. е

скрытно.

При оценке методов прокладки с точки зрения безопасности эксплуатации и возможности проведения ремонта предпочтение отдаётся проводке, скрытой за декоративной обшивкой и проложенной в гофре или специальном пластиковом канале. Для того чтобы избежать случайного повреждения проводов при забивании гвоздей в обоих этих случаях рекомендуется укладывать их на одинаковом удалении от пола или потолка (кому как удобнее).

При наличии любой возможности проложить проводку открыто всегда нужно учитывать тот факт, что её обустройство потребует меньших трудовых затрат (то есть обойдется в итоге дешевле).

Электромонтаж наружного освещения

Наружное освещение участка – важнейшая составляющая при монтаже электрики в частном доме.

Первоначальной частью работ при организации наружного освещения является планирование. На данном этапе учитываются такие параметры:

• Территориальный ландшафт, на котором располагается домовладение;
• Ширина и длина участка;
• Доминантные точки нагрузки электросети (места, где будет стоять больше всего приборов для освещения местности).

Помимо всего вышеперечисленного, для организации наружного освещения территории важно выбирать светильники с наличием защиты от влаги.

Профессиональная квалификация и богатый опыт специалистов компании «ЭлСтрой» позволяют выполнять работы любого уровня сложности и характера. К примеру, одним из наиболее популярных пожеланий клиентов является потребность в автоматизированной системе освещения. Её наличие позволяет владельцам частных домов очень хорошо экономить электроэнергию. Работает она следующим образом: свет загорается только при появлении человека в зоне действия фотоэлемента, а после выхода из неё он тут же выключается. Это весьма удобно, так как позволяет запрограммировать работу освещения в строго определенное время.

Пошаговая инструкция

Рассмотрим порядок действий при подземной укладке кабеля:

• Выполнить подготовительные работы – определить путь трассы, приобрести кабель, защиту и необходимые дополнительные элементы.
• Произвести разметку. С помощью колышков отметить трассу, натянуть шнуры для более точного ориентирования.
• Выполнить земляные работы. Вынутый грунт складируют на краю траншеи. Её ширина составляет 20-30 см, стенки делают пологими для исключения осыпаний.
• Очистить траншею от острых камней, корней растений и прочих выступающих предметов.
• Сделать песчаную засыпку толщиной 10 см, выровнять и утрамбовать её.
• Уложить провод, помещённый в защитную гофру. Его не следует растягивать, укладывать свободно, волнами.
• Поверх засыпать ещё один слой песка, стараясь закрыть гофру.
• Засыпать в траншею вынутый грунт. Он будет осаживаться, поэтому надо создавать небольшой холм по всей длине траншеи.

Перед подключением надо измерить сопротивление изоляции. Должны быть нормативные значения между всеми жилами и между каждой жилой и землёй. Если обнаружатся отклонения, придётся все раскапывать и искать место пробоя. Если же все в пределах нормы, можно подключать кабель и начинать его эксплуатацию.

Кабель уложен и готов к засыпке песком и грунтомИсточник samelectrik.ru

Видео описание

Оригинальный и быстрый способ рытья траншеи показан в видеоролике:

Как быть, если требуется выполнить работы в зимнее время

Рассмотрим, как проложить электрический кабель под землёй на даче своими руками в холодное время года. Здесь возникают некоторые сложности. Например, невозможно определить уровень грунтовых вод. Глубина траншеи составляет всего 80 см, а это значительно меньше глубины промерзания грунта в большинстве регионов России (к примеру, в московской области по данным СНиП средняя глубина составляет 130 см).

Перед укладкой бухту провода надо нагреть в теплом помещении. Обойтись без подогрева можно, если температура на улице не ниже -5°.

Для земляных работ следует выбрать день со сравнительно высокой температурой. Перед началом рытья траншеи следует отогреть грунт, разведя костёр по всей длине трассы. Работа будет продвигаться медленно, поэтому придётся разделить её на несколько дней. Если расстояние велико, лучше отложить работы до наступления тёплых дней, временно провесив воздушную линию.

Рытье траншеи в зимнее время даётся труднее, чем летомИсточник svoyavoda77.ru

Видео описание

Специфика земляных работ ручным способом в зимнее время хорошо показана в этом видео:

Полезные советы

Так как правильно проложить кабель в земле могут только опытные и знающие специалисты, рассмотрим их советы:

• После засыпки провода песком следует уложить точно над проводом сигнальную ленту. Впоследствии, во время раскопок, она поможет обнаружить кабель и исключить его повреждение.
• В траншею укладывают только целый отрезок кабеля. Никаких соединений под землёй быть не должно.
• Не следует располагать траншею под нагруженными участками (где перемещаются люди, автомобили или садовая техника).
• Если используются металлические гильзы, их диаметр должен как минимум втрое превышать толщину провода.

Используя эти нехитрые советы, можно избежать некоторых ошибок в укладке.

В траншее может быть уложено несколько кабелейИсточник dom-i-remont.info

Видео описание

Ещё один полезный видеоролик о подземной прокладке силового кабеля:

Коротко о главном

Подземная прокладка кабеля позволяет исключить случайный обрыв и поражение людей током. Несмотря на необходимость выполнения земляных работ, этот способ считается более предпочтительным, так как ни обслуживать, ни ремонтировать провода обычно не приходится.

Перед тем, как проложить провод под землёй на даче, следует составить рабочий чертёж, где будет отмечена трасса с соблюдением всех допустимых расстояний и зазоров

Кроме этого, важно выдержать заданную глубину траншеи, исключить резкие повороты

Следует использовать только подходящие марки проводника, а также обеспечить правильное сечение. Мощность следует рассчитывать с запасом, поскольку нагрузка может вырасти.

Напряжение электропроводки на участке. Что следует учесть?

Планируя развести провода и кабели по участку, необходимо учитывать, что в зависимости от типа устройств, которые вы хотите подключить к сети, вам потребуется электричество с различными напряжениями, в том числе:

Напряжение 220В

Такое напряжение тока подается в дом и может быть также использовано в саду, например, для питания электрического оборудования и освещения, включая лампы, оснащенные энергосберегающими лампочками.

Большинство электроприборов и светильников адаптированы к этому напряжению. Однако, не забывайте, что 220 вольт — это очень мощное напряжение, и при контакте с ним можно получить серьезные травмы, вплоть до летального исхода. Поэтому, если вы приняли решение использовать для разводки электричества на вашем участке напряжение 220В, следует убедиться, что все компоненты электропроводки соответствуют требованиям безопасности.

Основная проблема заключается в защите цепи питания приемников (ламп, электрических устройств) с помощью двух автоматических выключателей. Для решения этой проблемы можно установить:

• Автоматические предохранители. Чтобы выбрать оптимальную модель, определить, сколько энергии потребляется для установки, когда все потребители подключены;
• Выключатели остаточного тока. Их задача — защитить пользователей от возможных поражений током.

Оба выключателя должны быть установлены в доме или дополнительном распределительном щите, который должен быть расположен как можно ближе к потребителям электроэнергии.

Если вы планируете прокладывать электропроводку под землей, следует выбрать правильные кабели (трехжильные кабели с минимальным поперечным сечением 2,5 мм) и качественную изоляцию. Также не забывайте про глубину промерзания грунта и защиту кабелей от дождевой воды — поэтому минимальная глубина, на которой следует делать подземную электропроводку на участке должна составлять не менее 70 см.

Напряжение 12В или 24В

Такие напряжения электросети еще называют безопасными, потому что при контакте с такими проводами не возникает риска и угрозы здоровья для людей и животных.

По этой причине ток с таким напряжением обычно используется для питания подсветки прудов и системы водяных насосов. Если на вашем участке есть садовый фонтан, вы также можете использовать устройства с таким напряжением для перекачки воды.

Вообще, учитывая, что это все-таки улица, а не дом (на которой есть агрессивное солнце, ветер, дождь, снег и т. п.) желательно выбирать электрооборудование для сада именно напряжением 12В или 24В. И стараться проектировать проводку таким образом.

Однако, увы, для освещения сада такого напряжения может оказаться недостаточно (если вы собираетесь установить обычные светильники). С таким небольшим напряжением качественно и ярко освещать участок будут только светодиоды.

Проблемы покупки светодиодных светильников для сада сегодня нет. Их можно купить практически на любом строительном рынке или магазине. Единственное — они будут стоить несколько дороже обычных ламп. Если вы не найдете светильник нужного напряжения — проблему можно решить установкой трансформатора.

Выбирая трансформатор для освещения участка следует помнить, что его мощность должна превышать мощность всех приемников, одновременно подключенных к сети

Также важно поперечное сечение проводников в проводах, которое следует выбирать, в зависимости от длины установки и ее нагрузки. Как и в случае 230В, система 12/24 В должна быть оснащена автоматическими выключателями для ее защиты

Они должны быть установлены после трансформатора.

При проектировании размещения электрооборудования в саду следует также определиться с типом напряжения, в зависимости от того, какие приемники вы планируете установить:

• Домофон, дверной звонок, видеофон — 12В или 24В;
• Основное освещение — 220В, с защитой выключателями перегрузки по току и остаточного тока;
• Точечное (локальное) освещение — 220В или 12, 24В;
• Автоматические ворота — 220В, оснащенная переключателями максимального тока и остаточного тока;
• Розетка для садовой техники — 220В, в этом случае для обеспечения безопасности использования в распределительном щите должны быть установлены предохранительные выключатели;
• Автоматический полив сада — 24В, контроллер и монтажная коробка автоматического полива требуют подключения к источнику питания с безопасным напряжением;
• Освещение и фильтрация пруда, бассейна — 24В или 220В.

Подключение к домовой сети

В нашем случае сарай построен из керамзитобетона и кирпича. Толщина стен 30 см. Предполагается отопление электроприборами в особо холодные дни. Проводка будет сделана из двужильного кабеля сечением 2,5 и 1,5 мм² открытым способом.

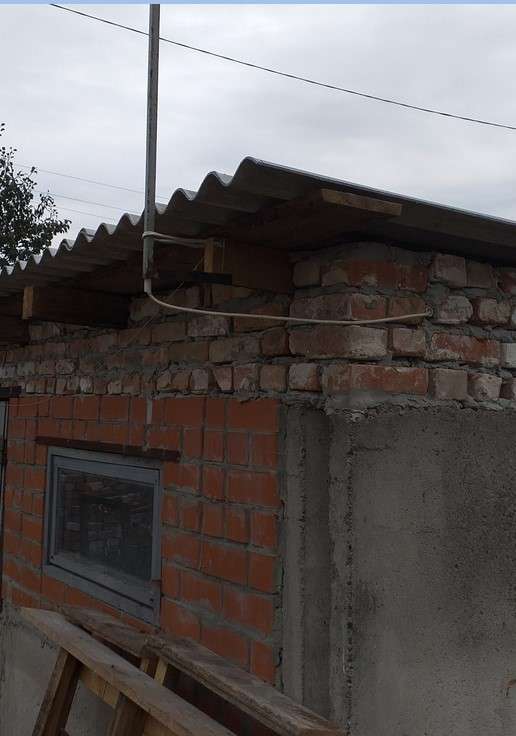

Подключение осуществляется с помощью воздушной линии. Один конец кабеля присоединен к домовой сети, второй пропущен через металлическую трубку, закрепленную к конструкциям сарая, и заведен в помещение сквозь небольшое отверстие в кирпичной кладке. Ноу-хау — в канал вставлен отрезок пластиковой трубы, чтобы изоляция меньше перетиралась.

Установка УЗО

К электрической системе сарая будет подключаться автоматический выключатель УЗО на 10 ампер. Устройство защитного отключения предотвращает поражение человека или животного электрическим током при соприкосновении с источником напряжения, а также возгорание в результате повреждения изоляции.

Аппарат реагирует на разницу потенциалов между входящим и исходящим током, которая в норме равна нулю. В случае пробоя изоляции обратный ток уменьшается, и УЗО автоматически отключает подачу электричества.
