Как сделать вытяжку для газового котла в частном доме

Коаксиальный дымоход: что это такое?

В технике понятие «коаксиальный» означает наличие двух каких-либо предметов, расположенных так, что один находится внутри другого. Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию, выполненную из труб разного диаметра.

Внутри большего по размеру элемента располагается меньшая деталь. Расстояние между ними строго одинаково по всей протяженности конструкции, включая все изгибы и колена.

Для этого между трубами располагаются специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Каналом для удаления дыма является внутренняя, меньшая по диаметру труба.

Через просвет между двумя деталями внутрь отопительного прибора с улицы поступает необходимый для поддержания горения кислород. Таким образом, газы внутри системы перемещаются в противоположных направлениях.

Особенности конструкции дымохода коаксиального типа дают ему возможность выполнять сразу функции. Устройство обеспечивает бесперебойное поступление воздуха, что необходимо для поддержания процесса горения.

Помимо этого оно успешно отводит от котла продукты сгорания. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но встречаются и вертикальные вариации.

Коаксиальный дымоход называют системой “труба в трубе”. По внутреннему элементу из котла отводятся продукты сгорания, по внешнему подается воздух

Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоотводы различной конфигурации с учетом архитектурных особенностей постройки. Все элементы, входящие в систему, стандартизированы, что существенно упрощает их монтаж.

Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными участками

Стандартный комплект состоит из нескольких модулей:

• Прямые трубы. Из прямых трубных отрезков формируется собственно дымоотвод.
• Тройник. Монтируется в систему только в случае использования двух или более котлов.
• Соединительные элементы. Это отводы на 90° и 45°, муфты.
• Устройство для сброса конденсата. Такой комплект обязательно предусматривается для каждого вертикально ориентированного участка. Оборудуется водяным затвором, который препятствует понижению давления газо-воздушной смеси в дымоходе.
• Элементы с ревизионным отверстием. Они предназначены для осмотра и очистки системы.
• Выходные и входные насадки. Поставляются в комплекте с оголовками, используются для вывода продуктов сгорания и забора чистого воздуха. Выходную насадку всегда монтируют на отдалении от места забора воздуха, чтобы он не смешивался с отработанными газами.
• Переходник. Применяется для соединения системы с котлом.
• Арматура для крепежа. В их числе кронштейны, хомуты и фланцы.
• Уплотнения. Приспособления, требующиеся для обеспечения герметичности прохода трубы через стену или кровлю.
• Декоративные накладки. Фланцы, закрывающие места прохода ствола дымохода через строительные конструкции.

Для изготовления деталей для коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Она устойчива к воздействию высоких температур, прочная и легкая.

Некоторые модели выполняются из алюминиевых сплавов или термостойкого пластика. Для стыков применяются уплотнители, изготовленные из термостойких полимеров, способных выдержать температуры порядка 230-250°.

Дымоходы коаксиального типа представляют собой стандартизированные модули, из которых легко собирается конструкция нужного размера и конфигурации

Рекомендации по монтажу

Монтируя традиционный газоход, необходимо обязательно соблюдать требования пожарной безопасности. К ним относится установка стального футляра в случае горизонтального пересечения стены или монтаж специального узла в местах прохода через перекрытия и кровлю. В перекрытия из бетона также вставляется железный футляр, а зазор уплотняется асбестовым шнуром. Для деревянных покрытий и перекрытий лучше приобрести готовый узел либо изначально прокладывать двухслойный газоход с утеплителем из базальтового волокна.

Когда дымоход для турбированного газового котла монтируется вертикально и пересекает строительные конструкции, к нему выдвигаются те же требования. Это делается для пожарной безопасности, чтобы исключить возгорание материалов перекрытий и распространения пожара с одного этажа на другой. С той же целью вблизи горячего газохода, проходящего по котельной, запрещено размещать предметы и изделия из легковоспламеняющихся материалов.

Также строительными нормами запрещается ставить колпак дымохода на срез трубы в виде зонта, дефлектора, флюгера и прочих приспособлений. При ударных морозах эти изделия могут обледенеть, перекрыв половину, а то и больше сечения трубы, последствия бывают непредсказуемыми. Такая же ситуация складывается, когда неправильно установлена коаксиальная труба. На ней образуется большая сосулька, препятствующая подаче воздуха в газовый котел.

Принцип движения воздуха

Характер движения воздуха в котельной зависит от вида применённой вентиляции: вытеснением отработанного воздуха или перемешиванием его с чистым воздухом.

При вентилировании по принципу вытеснения свежий воздух подаётся в нижний уровень топочной, а затем медленно перемещается в рабочую зону и удаляется через верхние вентиляционные каналы. У такого способа вентиляции есть существенный недостаток — вредные вещества могут концентрироваться за границами приточной струи, что замедляет воздухообмен в котельной.

При осуществлении вентиляции по принципу перемешивания чистый воздух к месту расположения котла поступает уже смешанным с воздухом котельной и удаляется с помощью вытяжки.

Назначение и устройство дымохода

Вне зависимости от типа отопления и особенностей конструкции дымохода он выполняет 3 важные функции:

• Он обеспечивает приток кислорода в систему для нормального горения газа с образованием углекислого газа (при недостатке воздуха образуется опасный угарный газ).
• Выводит все продукты горения:
• сажу;
• угарный газ;
• углекислый газ.
• Отводит конденсат – поскольку одним из продуктов горения является вода, нужно обязательно предусмотреть условия для ее удаления из системы, иначе материал труб со временем будет повреждаться, а тяга – ухудшаться.

Конструктивно дымоход может быть выполнен из традиционной кирпичной шахты или труб, вмонтированных в шахту либо идущих вдоль внешней стены дома. Материал трубы подбирается индивидуально, и в каждом случае есть свои преимущества и недостатки (подробнее – в соответствующем разделе).

Дымоход представляет собой систему газоотведения и подачи кислорода, состоящую из нескольких конструктивных элементов:

1. Отвод – угловая труба (под прямым углом), которая соединяется с котлом с помощью переходника.
2. Труба с заслонкой – ближайший к котлу элемент дымохода, который обязательно содержит заслонку: она не только регулирует приток воздуха в систему, но и перекрывает доступ осадков и ветра с улицы во время, когда котлом не пользуются.
3. Тройник – важный элемент, в который впадает труба с заслонкой. Он дает воздуху подниматься вверх, а конденсату (по сути – водяным парам) – охлаждаться и стекать вниз в специальную емкость, для которой заранее учитывается место.
4. Все остальные элементы представлены элементами трубы, которая фиксируется к поверхности шахты или стены дома с помощью кронштейнов и бандажа.
5. Верхняя, т.е. видимая часть трубы – оголовок с грибком в виде конуса, который препятствует попаданию осадков в систему.

Более подробно все конструктивные элементы и детали представлены на схеме (приведены также стандартные параметры).

Чтобы обеспечить наибольшую эффективность работы всей системы, нужно создать необходимые условия для хорошей тяги:

1. Правильно сконструировать конденсатосборник, чтобы влага не скапливалась в верхних частях трубы. Для этого прежде всего необходимо, чтобы диаметр тройника, в который входит отвод от котла, была достаточно большой: в 1,5 раза больше среднего диаметра всей конструкции.
2. Достаточный диаметр всего дымохода (он соответствует диаметру патрубка, выходящего от самого газового котла).
3. Регулярная чистка от сажи (подробнее – в соответствующем разделе).

Изготовление и монтаж газохода своими руками

Правила монтажа котельной обязывают исполнителей начинать ее с установки дымоходов и вытяжной вентиляции. Размещение и обвязка газового котла с инженерными системами выполняется во вторую очередь. При этом полипропиленовыми трубами котлы не подключаются.

Вначале определяют диаметр дымохода для газового котла и способ прокладки. Первый параметр обычно обозначен в паспорте котла и в проектной документации на монтаж котельной установки.

Что касается способа прокладки она будет зависеть от конструктивных характеристик дома, помещения топочной, но в случае установки котла с закрытой топкой рекомендуется устанавливать наиболее инновационную систему дымоотвода — сэндвич дымоход тождественного либо большего сечения, чем у котлового патрубка.

Далее по имеющейся схеме установки газоотвода составляют список деталей для монтажа:

• тройник с патрубковым выходом 89 градусов, для соединения горизонтального элемента с вертикальным;
• тройник, с установленным люком;
• блок с конденсатоотводчиком, для сбора конденсата в дымоходе газового котла;
• участок с соединительной муфтой для подключения к выходному патрубку котла;
• гибкий дымоход переходная секция — сэндвич;
• прямые секции — с числом и длиной по схеме дымохода;
• 2 колена с углом отвода 30 градусов требуются для обхода кровли;
• верхний защитный колпак конструкции от воздействия атмосферных осадков;
• стеновые хомуты с кронштейнами;
• конденсатосборник для дымохода;
• опорная платформа, для дымохода газового котла;
• утеплитель или теплоизоляция.

Для внутреннего расположения дымоотводной системы потребуется переходники через конструкционные элементы здания и утеплитель конструкции в точках соприкосновения.

Расчет размеров

Выбор газохода необходимо выполнять только после приобретения котлоагрегата, в противном случае очень сложно подобрать нужные параметры: протяженность, угол поворота, месторасположение конденсатоотводчиков. Отдельные модули дымоотводной системы, возможно, купить в торговой сети.

Для профессионального монтажа газохода желательно сначала выполнить расчет сечения входного отверстия по формуле:
F = (К х N) / (4,2 х √ Н),
где:

• К — расчетный коэффициент дымоотводной системы агрегата, принимается 0.03;
• N — мощность котлоагрегата, обозначенная в технической документации на отопительный котел;
• Н — минимальная высота газохода, установленная расчетным путем заводом изготовителем для конкретной марки котлоагрегата.

После получения площади сечения ее сравнивают с данными устройств имеющимися в торговой сети и при необходимости выбирают ближайший больший вариант. При применении асбестовой трубы, сечение дымоотводящего канала принимается не меньшим 100 мм.

Установка газоходов

1. Подсоединяют к выходному дымоотводному патрубку котлоагрегата проходной элемент, спроектированный для прохода сквозь стенку.
2. На поверхности стенки выполняют разметку согласно данным проходного компонента и делают проем в стене.
3. Выводят дымоотвод из комнаты.
4. Выполняют утепление дымохода от газового котла.
5. Прикрепляют к дымоходу тройник.
6. Выполняют наращивание дымохода, присоединяют новые элементы до расчетной длины.
7. Устанавливают защитный оголовок от осадков.
8. Для закрепления конструкции к стене применяют кронштейны с шагом 2.0 м.
9. Закрепляют все стыковые соединения хомутами.

Материалы

Канал для выведения продуктов горения в частном доме легко выполнить из различных материалов. Главным требованием будет устойчивость к различным агрессивным, с химической точки зрения, веществам, а также непроходимость газов. Обычно применяют несколько типов материалов, о достоинствах и недостатках которых мы скажем подробнее.

Итак, дымоход обычно бывает:

• кирпичный;
• керамический;
• полимерный;
• из нержавеющей стали;
• асбестоцементный.

Кирпичные решения ранее были самыми популярными, но на сегодняшний день они уже таковыми не являются, по причине того, что получаются слишком тяжелыми и при больших габаритах требуют использования фундамента. Строительство этого варианта занимает довольно продолжительный промежуток времени.

Если говорить о недостатках этого варианта, то необходимо назвать:

• шероховатость внутренних стенок, что делает их отличным решением для накопления сажи и других продуктов горения;
• гигроскопичность кирпича, которая может оказаться причиной его разрушения.

Обычно для устранения подобных недостатков внутрь кирпичного дымохода монтируют подходящую по диаметру гладкую асбестовую трубу или из нержавейки.

При создании такого решения следует взять в расчет некоторые моменты.

• Трубные стены должны иметь герметичность. Если они сделаны из нержавейки или обычные стальные, то дымоход необходимо собирать по конденсату. Если речь идет об асбестоцементном решении, то о герметичности стыков также следует побеспокоиться. И ни в коем случае не следует промазывать стык цементным раствором. Это нарушит герметизацию – влага будет впитываться, и разрушать конструкцию. Использовать необходимо различные водоотталкивающие вещества и герметичные хомуты. Нельзя забывать, что они должны быть химически инертными.
• Для минимизации формирования влаги трубы можно утеплить. Но использовать необходимо утеплитель, что не боится влаги.
• В нижней части к вкладышной трубе следует добавить емкость для накапливания конденсата. Она должна находиться так, чтобы к ней было просто добраться.

Если говорить о трубах из нержавейки, то требования будут высокими, а именно: они должны выдерживать долгое воздействие веществ едкой группы. Лучше всего будет использовать так называемую пищевую нержавейку.

Что касается сэндвич-труб, то благодаря наличию утеплительной прокладки, такой дымоход может служить довольно долго. В целом если сравнивать сэндвич-трубу и обычную трубу из нержавейки, то по затратам они будут где-то на одном уровне. Но надежность сэндвич-варианта будет выше по причине того, что он состоит из двух слоев металла.

Керамический вариант будет отличным решением, так как отличается долговечностью, надежностью и отлично противостоит воздействию различных агрессивных веществ.

Но у него есть два минуса:

• высокая стоимость;
• большая масса, по причине чего требуется устанавливать его на фундамент и дополнительно оплачивать связанные с этим расходы.

Зато эксплуатировать подобный вариант можно несколько десятилетий. Решения из асбестоцемента ранее были одними из популярнейших вариантов для возведения котловых дымоходов в собственном доме. Этот материал является пористым со стенками шероховатого типа и неидеальным сечением. Но, с другой стороны, это наиболее доступный вариант.

При применении такого типа дымоотвода следует:

• делать его максимально ровным и прямым;
• осуществлять полную герметизацию стыков, применяя либо герметичные хомуты и специальные присадки гидрофобного характера, либо обмазывая высохший цемент герметиком;
• делать трубу как можно длиннее и прямее, а также утеплять качественно, дабы уменьшить количество образуемого конденсата.

Существует еще пластиковый вариант, который также используется довольно часто. Но здесь следует быть осторожным, так как обычный пластик просто не выдержит работы с высокими температурами, по причине чего следует покупать товар такого типа исключительно в специализированных магазинах.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

• Труба изготавливается из шамотного кирпича.
• Для возведения стенок применяется раствор глиняный или специальный клей.
• Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

• Кладка обеспечивает герметичность.
• На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
• Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

• Длительный период эксплуатации.
• Многофункциональность.
• Сравнительно низкая стоимость.
• Большая прочность.
• Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Выбор дымохода для газового котла

Применяется много способов устройства дымоходов с использованием различных материалов.

Дымоходы кирпичные

Кладка дымохода из кирпича — трудоёмкий и сложный процесс, требующий определённых навыков. В результате получается канал квадратной или прямоугольной формы. Его недостаток заключается в том, что он не соответствует условиям движения газов. Они перемещаются, закручиваясь по спирали, в результате чего в углах образуются застойные зоны. В этих местах происходит усиленная конденсация и образуются отложения сажи. Кроме того, внешняя часть дымовой трубы подвергается разрушению под воздействием атмосферных явлений.

Традиционный кирпичный дымоход плохо подходит для газовых котлов, потому что не обеспечивает оптимальный режим движения газов

Ситуация исправляется установкой внутрь кирпичного дымохода вкладыша из круглой трубы. Он может быть изготовлен из специального пластика, керамики, стали или асбеста. Изготовление ревизии в этом случае обязательно. Установка вкладыша называется гильзованием.

Кирпичный дымоход нужно утеплить на внешнем участке над кровлей.

Дымоход будет служить дольше, если сделать его гильзование

Видео: гильзование дымохода

https://youtube.com/watch?v=K16JoX_5rn0

Дымоходы металлические

Использование металла для системы удаления продуктов горения — весьма распространённое явление. Преимущество такого материала состоит в простоте монтажа и долговечности, особенно, если это нержавеющая сталь. Внутренняя поверхность металлической трубы имеет гладкую поверхность, что способствует стеканию конденсата и пониженному сажеобразованию. Особенно это эффективно именно на газовых тепловых агрегатах, поскольку температура выходящих газов не превышает 150 oC. По этой же причине не происходит быстрого прогорания стенок труб.

С помощью металлической трубы можно сделать дымоход с любой допустимой конфигурацией

Керамические трубы для дымоходов

Глина — самый древний строительный материал. В настоящее время сфера её применения значительно расширилась. Одним из способов использования являются керамические дымоходы. Они изготавливаются в виде отдельных секций длиной 50–100 сантиметров, на торцах которых устроены желоба и выступы для точного соединения элементов. Монтаж производится с применением керамзитобетонных блоков специальной формы, которые являются каркасом хрупкого дымохода.

Керамические дымоходы необходимо обложить специальными керамзитобетонными блоками, чтобы защитить его от механического воздействия

При монтаже производится одновременное утепление трубы базальтовой ватой и армирование сооружения через специальные проёмы в блоках.

Особенностью керамических дымоходов является их обязательная установка в строго вертикальном положении. Поэтому они устанавливаются на отдельном фундаменте и в месте, обеспечивающем проводку дымохода без пересечения с несущими конструкциями дома. Повороты и изгибы дымовой трубы из керамики не допускаются.

Асбестоцементные дымоходы

Следует отметить, что устойчивые к нагреву трубы из этого материала не производятся. Предел термостойкости асбестовых труб составляет 300 oC, поэтому они вполне подходят именно для газовых отопительных агрегатов. Недостатки труб из такого материала состоят в том, что в них невозможно устроить смотровое окошко, а устанавливаться они должны строго вертикально. Соединение производится муфтами с уплотнением резьбы асбестовым шнуром. Считается, что из трубы в процессе эксплуатации выделяются мелкодисперсные волокна асбеста, наносящие вред организму человека.

Внутренняя поверхность асбестовой трубы шероховатая, что способствует повышенному образованию сажи на стенках. Установка асбестовой трубы на дымоход производится с опорой на отдельный фундамент.

Применение асбестовых труб для устройства дымоходов в газовых котлах вполне допустимо, т. к. температура газов на выходе из котла значительно меньше 300 градусов

При выборе дымохода для газовой трубы ограничений по материалу практически не существует. Основным критерием является стоимость самой покупки и сложность выполнения работ.

Разновидности котлов

Котел предназначен для организации отопления (и горячего водоснабжения) как в том помещении, где он установлен, так и во всем строении. Отвечает за передачу вырабатываемого тепла теплоноситель, транспортирующий его по трубопроводу. Чаще всего в этом качестве выступает обычная вода, идеально подходящая по своим химико-физическим характеристикам. Для передачи жидкости тепла, вырабатываемого в результате сгорания топлива, устанавливается теплообменник. Нагретый теплоноситель естественным образом или принудительно поступает к отопительным приборам: радиаторам, конвекторам, системе теплого пола и т. д. Если горячая вода необходима для водоснабжения, она по трубопроводу передается к точкам потребления.

Схема работы твердотопливного котла

Основной фактор, определяющий выбор модели котла – вид источника тепловой энергии (топлива), на котором функционирует оборудование.

Котлы, работающие на жидком топливе

Сегодня в частных домах можно использовать несколько видов котельных агрегатов:

работающие на твердом топливе (дровах, угле, пеллетах и др.). Эти приборы достаточно экономичны, экологичны, просты в устройстве и монтаже. При установке такого оборудования нет необходимости придерживаться каких-либо строгих нормативов. Однако такие котлы не отличаются высоким КПД, топливо в них приходится загружать вручную, да и для его хранения необходимо выделять значительные площади;

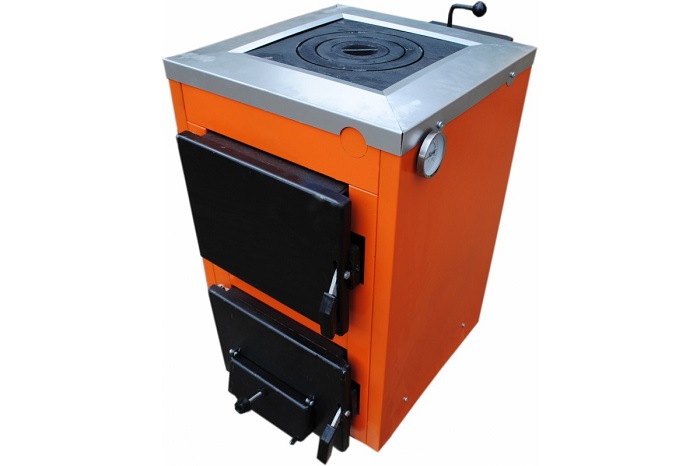

Котел твердотопливный стальной (котел-печь) ТермоБар АКТВ-12

жидкотопливные, в которых источником энергии служит дизельное топливо (а также отработанное моторное масло, керосин, мазут и др.). Они имеют КПД 78…98%, долго служат, а подача солярки в них автоматизирована. Недостатками агрегатов считаются высокая стоимость как самих котлов, так и топлива, шумность работы, необходимость в выделении для котельной отдельной комнаты и места для хранения резервуара с горючим;

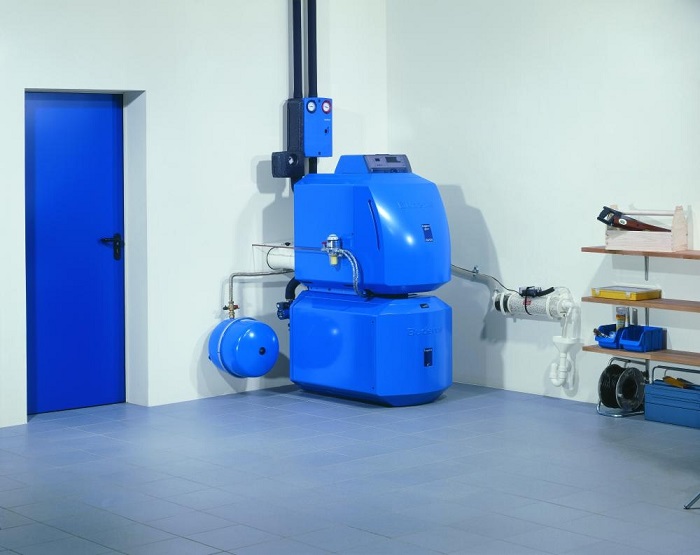

Жидкотопливный котел Buderus Logano G125SE

электрические модели выделяется легкостью монтажа, эстетичностью, безопасностью (при качественном подключении), простым управлением, отсутствием необходимости согласовывать установку в соответствующих органах (при мощности до 9 кВт), бесшумностью и высоким КПД. Но функционирование котлов возможно лишь при наличии электросети, да и стоимость энергии сегодня достаточно велика

Важно, что для работы электрокотлов не нужна система дымоотвода;

Электрические котлы просты в монтаже

газовые агрегаты чаще всего представляются оптимальным вариантом в силу высокого КПД, удобства, экономичности, экологичности и универсальности в использовании. Но установка котла производится только с разрешения Газтехнадзора. Обязательно следует оснащать агрегат автоматикой, предотвращающей утечку газа. К помещениям, где он устанавливается, предъявляются особые требования. В состав оборудования должна входить система отведения дыма.

Напольный газовый котел

Также выпускаются комбинированные модели.

Котел комбинированный Атем Житомир-9 КС-Г-012СН/АОТВ-12

Продукты сгорания топлива опасны для здоровья человека. В связи с этим их необходимо удалять на такое расстояние, чтобы они не могли попасть обратно в жилое помещение (через оконные и дверные проемы, вентиляцию и т. д.). Для вывода дыма, угарного газа и других вредных веществ устанавливаются вертикальные трубные конструкции, которые отводят вредные выбросы на достаточную высоту.

Видеоматериал

Соотношение доступной цены, простоты установки, продолжительного рабочего ресурса и эффективности сделали соосные трубопроводы очень востребованными. Если вы тоже решили отдать предпочтение именно такой, обязательно соблюдайте приведенные в статье правила монтажа.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
