Электрический дровокол: универсальная машина для колки дров

Популярные модели

Наибольшей популярностью пользуются компактные ручные модели с лезвием. Они безопасны и надёжны в использовании, а также подходят для размещения в помещении.

GREENWEEN GW-DR3-T

Инструмент подходит для колки поленьев большого диаметра. Корпус выполнен из стали и покрыт антикоррозийным веществом. Максимальная длина брёвен для работы составляет 45 см.

Достоинства:

• Безопасность.
• Удобство.

Недостатки:

• Быстрая деформация и затупление лезвия.
• Дорогая замена деталей.

Отзывы

KOLUNDROV «X4»

Дровокол с устойчивой основой в виде плоского кольца и верхним ограничителем подвижности полена. Крестообразные лезвия позволяют разделять полено одним ударом на 4 части. Устройство изготавливается из стали марки ст-3 с восьмислойной защитой от коррозии.

Достоинства:

• Устойчивость.
• Продуманное строение.
• Небольшой вес.

Недостаток:

Значительное ограничение по толщине брёвен.

Отзывы

KOLUNDROV «С полукольцом»

Прибор отличается отсутствием ограничительного кольца, что позволяет раскалывать брёвна разного диаметра. В результате расщепления получается два полена.

Достоинства:

Недостатков не выявлено.

Отзывы

KOLUNDROV «Стандартный»

Стандартная модель дровокола из качественной стали с патиной и антикоррозийным многослойным покрытием.

Достоинства:

• Компактность.
• Простое устройство.
• Возможность колки щепок.

Недостатки:

Не справляется со слишком толстыми брёвнами.

Отзывы

KOLUNDROV «X4 Cross»

Ручное приспособление для колки дров с разрубанием на 4 части. Имеет верхнее кольцо диаметром 20 см, конструкция выполнена из стали с защитным покрытием.

Достоинства:

• Хорошая заточка лезвий.
• Надёжность конструкции.

Недостаток:

Малый диаметр рабочей зоны.

Отзывы

GREENWEEN GW-DR4-T

Прибор для ручной колки дров справляется с поленьями до 45 см в длину, имеет небольшой вес, качественное покрытие.

Достоинства:

• Высокое качество.
• Безопасность.

Недостаток:

Плохая устойчивость при работе на земле.

Отзывы

KOLUNDROV «Эконом»

Простой агрегат для заготовки дров и щепок, не имеет кольца для ограничения материала. Укомплектован 4 отверстиями для фиксации.

Достоинства:

• Удобство применения с кривыми и сучковатыми поленьями.
• Эффективность.

Недостаток:

Слабый упор для поддержки.

Отзывы

Характеристики ручных моделей дровоколов

Модель	Вес, кг	Рабочее положение	Максимальный диаметр брёвен, см	Цена, руб
GREENWEEN GW-DR3-T	4,8	Вертикальное	40	4 178
KOLUNDROV «X4»	6,5	Вертикальное	18	6 169
KOLUNDROV «С полукольцом»	5,2	Вертикальное	40	5 800
KOLUNDROV «Стандартный»	6,6	Вертикальное	18	5 150
KOLUNDROV «X4 Cross»	6	Вертикальное	18	4 730
GREENWEEN GW-DR4-T	5,7	Вертикальное	20	3 988
KOLUNDROV «Эконом»	3,1	Вертикальное	40	4 029

Разновидности и принцип работы гидравлического дровокола

Сразу стоит отметить, что механизировать процесс получения дров можно и иначе – например, применением винтового колуна с электрическим или даже ручным приводом. Однако гидравлический привод позволяет осуществить предварительный прижим полена, что обезопасит работу с дровоколом и гарантирует более качественное расщепление. Запитку насосной установки обычно производят от электродвигателя мощностью 3…6 кВт, либо от бензинового двигателя.

Привод гидравлического дровокола может иметь два исполнения – горизонтальное и вертикальное. Применимы оба, всё определяется наличием свободной площади на участке хозяйственных помещений, и – в случае изготовления гидравлического колуна своими руками — доступностью имеющейся насосной установки, которую предполагается задействовать.

Отметим, что вертикальный агрегат снабжён рамой с колёсами, что позволяет перемещать его по участку. Представленную конструкцию можно усовершенствовать, используя вместо обычного плоского ножа инструмент с Х-подобным лезвием, что позволило бы делить баклан не на два, а на четыре фрагмента.

С управлением гидродровокола вертикального типа легко справляется один человек, хотя высота исходного полена здесь ограничивается габаритами рамы. Считается, что продольная устойчивость привода при такой компоновке снижается, поэтому по мощности модели гидравлических дровоколов вертикального типа уступают своим горизонтальным «коллегам». Для привода устройства можно использовать гидросистему любого колёсного трактора, а принципиальная схема мало чем будет отличаться от той, что приведена на рисунке.

Чем привлекательны устройства для колки дров с ножным приводом

С одной стороны, колоть поленья с большим диаметром, проще – они не заваливаются в процессе и легче правильно попасть по ним топором. Но и усилий для такой работы нужно намного больше. Другое дело – небольшие чурки, которые вы сможете расщепить на несколько частей двумя-тремя нажатиями на педаль. Никаких лишних усилий, махов и нагибаний.

Колоть дрова с таким компактным станком вы можете на веранде дома, в саду или даже в комнате. Главное – найти ровную поверхность для установки колуна

С таким прибором вы сможете расщепить поленья диаметром до 25 сантиметров и длиной до полуметра. Не требуется большого усилия для нажатия на педаль, работать с мини станком может даже девушка. Мощная пружина обеспечит усилие почти в полторы тонны, так что ножной дровокол легко рубит даже плотные породы древесины.

Вес ножного устройства – около 10 килограмм.

Ножной колун легко складывается для хранения и изготовлен из качественной прочной стали, способной выдерживать большие нагрузки

Основные минусы

Сколько людей, столько и мнений. Многие дачники и деревенские жители до сих пор предпочитают колоть дрова «по старинке», обыкновенным топором или самодельным механическим колуном, потому что:

Гидравлический колун с электродвигателем представляет большую опасность при неправильном использовании

Из-за одного неловкого, неосторожного движения можно получить травму или даже лишиться кисти, сунув руку в лопасти ножа;
Для того чтобы сделать такой инструмент своими руками, нужны минимальные инженерно-технические навыки, а ими обладает далеко не каждый домашний мастер. Также для самодельного колуна порой сложно найти подручные материалы и подходящий насос;
Колуны промышленного производства стоят от десяти от двухсот тысяч рублей

Покупать дешевое оборудование нет смысла, а на дорогое есть деньги далеко не у всех. В российской глубинке, где в основном и проживают владельцы изб с печным отоплением, далеко не каждый хозяин может позволить себе приобретать дорогостоящий инструмент;
Если такой дровокол работает не от электричества, а на бензиновом топливе, при работе он распространяет специфический запах. Также бензиновый дровокол «съедает» очень много топлива, а это порой влетает в копеечку. Если бензин некачественный, производительность колуна резко падает, а постоянное использование некачественного топлива может привести к серьезной поломке.

Разновидности и устройство

Конечно не каждый может себе позволить приобрести для дома такой агрегат. Но самое простое устройство может быть выполнено самостоятельно.

Дровокольные устройства подразделяются на:

• Бытовые;
• Профессиональные для обработки целого бревна.

Бытовые различаются устройством и источником питания.

Существуют следующие типы дровоколов:

• Электрические. Подобными агрегатами может производится раскол разного вида и размера древесины. Мощность этого приспособления обеспечивается цепным и ременным приводами. Эти станки используются как для домашних заготовок, так и в промышленных масштабах. Они способны производить длительную работу с постоянными нагрузками без опасности перегрева.
• Бензиновыедровоколы. Такие станки способны осуществлять работу в любых условиях без питания от электрической сети. Они может быть использованы непосредственно в лесу. Главное преимущество такого агрегата это легкость его использования. Помимо этого он еще имеет и простую конструкцию, в которой нет элементов способных выйти из строя. Поэтому нет необходимости тратится на дорогостоящий ремонт.
• Винтовые дровоколы. Это хороший вариант для домашнего использования. Двигатель имеет мощность 3 кВт, благодаря которому можно производить большой объем дровза небольшое время. Такой станок обладает надежностью и долговечностью за счет прочных составных частей. Представлен стальной столешницей, станиной из профтрубы и двигателем, расположенном на специальной подставке из металла. Вращательное движение коловорота происходит с помощью ременной передачи, чем обеспечивается безопасная работа и долгий эксплуатационный срок.
• Дровоколы гидравлические . Эти станки снабжены колесами и перемещаются в любое место. Благодаря этому можно экономить на затратах по их транспортировке и выгрузке, а также на хранении. Эти устройства просты в использовании и обладают высокой производительностью. Здесь работа заключается в нагнетании давления посредством жидкости, которой заводится рабочий поршень.

Силовой агрегат обладает мощностью в тринадцать лошадиных сил и позволяет производить до 2 кубометров дров в час. Имеет компактный размер и маленький вес, что отражается на его удобной транспортировке.

Обзор лучших моделей

Модель	Описание	Достоинства	Недостатки
Мини-дровокол GreenWeen GW-DR1-T (Россия)	Ручной дровокол для колки небольшого объема дров с помощью кувалды. Можно использовать внутри и снаружи помещения. Положение бревна – вертикальное.	Простая конструкция, небольшая по объему, но устойчивая и безопасная.	Слишком толстое бревно невозможно расколоть из-за того, что оно не входит в кольцо.
Возможность наколоть щепы для розжига.
Сучковатость дров не останавливает в работе.	Цена достаточно высокая для такого устройства – больше 5 тысяч рублей.
Лезвия можно заточить самостоятельно.
Прекрасно подходит для камина, мангала, коптильни.
Электрический дровокол Ryobi RLS4A (Китай)	Устройство пригодно для заготовки больших партий дров. Рабочее положение – горизонтальное.	Может колоть самые крепкие породы дерева большого диаметра.	Не всегда работает на морозе.
Высокая мощность – 5 тонн.	Высокая цена – свыше 22 тысяч рублей.
Регулируется по высоте.
Электрический дровокол PATRIOT СЕ 3715 (Китай)	Работает по гидравлическому принципу и подходит для бытовых нужд.	Имеет транспортировочные колесики.	Небольшое усиление – 4 тонны.
Тихая работа двигателя.
Хорошая устойчивость – дровокол выполнен из высококачественной стали и имеет антикоррозийное покрытие.

Лучшие дровоколы с горизонтальным расположением бревна

Подобные модели предусматривают размещение заготовки в специальном желобе. Они считаются более безопасными и простыми в использовании. Рекомендованы для регулярной эксплуатации.

Belmash LSG-500 S115A

4.9

★★★★★
оценка редакции

97%
покупателей рекомендуют этот товар

Крупные колеса и специальные рукояти модели упрощают ее перевозку. Цикл колки осуществляется всего за 1,5 секунды, что обеспечивает высокую производительность. Широкий стол дает возможность размещать бревна большого диаметра.

Максимальное усилие станка составляет 20 тонн при мощности 4,8 кВт. В комплектацию входят все необходимые элементы для быстрого начала эксплуатации. Ударопрочный корпус не боится механических повреждений. Надежная опорная балка исключает вероятность вибрации при работе под большой нагрузкой.

Достоинства:

• высокая производительность;
• мощный двигатель;
• богатая комплектация;
• вибростойкость;
• прочный корпус.

Недостатки:

крупные габариты.

Belmash LSG-500 S115A предназначен для промышленной эксплуатации и раскалывания бревен длиной до 510 мм.

Champion LSH5001H

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Корпус модели выполнен из высококачественной стали и защищен антикоррозийным покрытием. Для быстрого и удобного перемещения конструкции по рабочей площадке предусмотрены специальные колеса. Широкая опора гарантирует устойчивость при парковке и во время колки дров.

Максимальное усилие машины составляет 5 тонн, допустимая длина полена — 52 см. Насадка сразу раскалывает заготовку на четыре части. Мощный асинхронный двигатель обусловливает высокую производительность устройства.

Достоинства:

• увеличенная производительность и большая мощность;
• крепкий, защищенный корпус;
• мобильность.

Недостатки:

большой вес.

Дровокол Champion LSH5001H имеет повышенный рабочий ресурс, поэтому подойдет для работы с крепкой древесиной.

RedVerg RD-LS 25-37E

4.8

★★★★★
оценка редакции

91%
покупателей рекомендуют этот товар

Модель оснащена системой управления ZHB, предполагающей использование обеих рук для контроля работы дровокола. Автоматическое отключение при отпускании рычага или переключателя обеспечивает высокий уровень безопасности. Удобная для захвата рукоять и крупные колеса облегчают транспортировку станка. Допустимые размеры бревна — 25х37 сантиметров.

Для большего удобства можно отрегулировать положение опорного элемента. Размещение двигателя в нижней части конструкции снижает вероятность механических повреждений и загрязнения. Мощность агрегата составляет 1,5 кВт.

Достоинства:

• прочная конструкция;
• вибростойкость;
• удобное управление;
• безопасность оператора.

Недостатки:

высокая цена.

RedVerg подойдет для заготовки дров в небольших объемах — подходящее оборудование для бытовой эксплуатации или малого бизнеса.

AL-KO LSH 370/4

4.8

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Одной из особенностей модели стало наличие защитного кожуха. Он исключает вероятность попадания щепок в оператора и ограничивает доступ к рабочим элементам для большей безопасности. Дополнительная подставка для древесины делает работу с дровоколом удобной.

Максимальная длина бревна — 37 см. Небольшие габариты упрощают размещение устройства в выбранном месте, а для удобства транспортировки предусмотрены колеса и специальные рукояти. Высокая прочность конструкции и антикоррозийное покрытие обеспечивают продолжительный срок службы станка. Мощность двигателя — 1,5 кВт.

Достоинства:

• защитный кожух;
• коррозионная стойкость;
• малые габариты и удобство перевозки;
• высокий уровень защиты;
• устойчивая парковка.

Недостатки:

шумный.

AL-KO LSH 370/4 будет полезен при заготовке дров для камина. Прекрасное решение для частной эксплуатации.

Patriot CE 5215

4.7

★★★★★
оценка редакции

86%
покупателей рекомендуют этот товар

Гидравлический толкатель дровокола обеспечивает давление до 4 тонн, что дает возможность раскалывать даже древесину твердых пород при максимальной длине бревна 52 сантиметра. Конструкция представляет собой раму из сваренных между собой металлических труб. Для устойчивости во время работы предусмотрена опорная стойка, а для перемещения – транспортировочные колеса.

Мощность оборудования — 1,5 кВт. Длинный кабель с плотной изоляцией позволяет подключить устройство к удаленной розетке и гарантирует высокую электробезопасность. Небольшие размеры и вес самого станка упрощают его хранение.

Достоинства:

• компактность и малый вес;
• устойчивость на поверхности;
• низкий уровень шума;
• длинный кабель.

Недостатки:

быстрое нагревание.

Patriot CE 5215 подойдет для нерегулярного использования на даче или в загородном доме.

Виды дровоколов и их особенности

Все устройства для колки дров объединяет наличие колуна – острого лезвия, рассекающего полено, и механизма, приводящего колун в движение. А вот в зависимости от вида механизма приборы делятся на несколько подвидов: механические, электрические и бензиновые. Рассмотрим их подробнее:

Простейшие механические устройства для колки дров

Механические колуны можно условно разделить на два подвида:

1. Пружинный – действует за счёт потенциальной энергии сжатой пружины. Имеет педаль или рычаг, работа с таким механизмом требует незначительных усилий.
2. Редукторный – работает за счёт вращения механизма шестернёй, преобразовывает вращение в поступательное движение.

Ножи на механических дровоколах бывают обычными плоскими или крестообразной формы. Первые колют полено пополам, вторые – на 4 части.

Механические колуны обычно компактны, их легко хранить в сарае или мастерской

Нюанс в использовании только один – с их помощью вы сможете колоть только поленья небольшого диаметра.

Самое простое приспособление для раскалывания поленьев выглядит как небольшой круглый каркас с направленным вверх лезвием.

Полено в таком устройстве вставляется в металлическое кольцо, а сверху необходимо только ударить молотком или кувалдой

Колун для дров с электрическим приводом

Электродровоколы – это целые станки с горизонтальной или вертикальной загрузкой поленьев. Для подобного устройства придется выделить и оборудовать отдельное рабочее место. К нему нужно подвести розетку.

К такому станку должен быть удобный подход, такой, чтобы оператор не только мог свободно перемещаться, но и проносить поленья и колотые дрова

Использование электропривода делает такие механизмы сравнительно дешевыми в эксплуатации. В принципе, как собрать дровокол своими руками, вы сможете почерпнуть из видео инструкций. Достаточно иметь в запасе электропривод от вышедшей из строя бытовой техники.

Работающий от розетки механизм не производит выхлопных газов, не требует постоянного техобслуживания

Единственное, что следует учесть – дровокол нуждается в подключении к сети в 320 Вольт. Большинство моделей, которые вы встретите в продаже, требуют именно такого напряжения. Очень трудно найти электродровокол, работающий от стандартных 220 Вольт.

Автономные бензиновые машины для колки дров

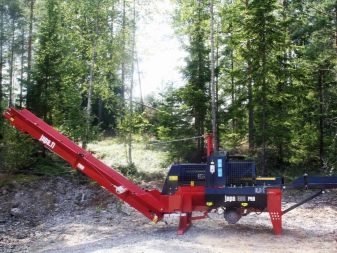

Станки, работающие на дизеле или бензине, можно смело называть профессиональным оборудованием. Чаще всего их используют прямо на лесозаготовках.

Всю некондицию рубят на дрова прямо в процессе, на месте

Агрегаты эти шумные, мощные и высокопроизводительные. Они в считанные секунды рубят целые деревья. Такое устройство вряд ли пригодится на даче, уж слишком оно громоздкое и производит много выхлопа.

Виды

Классификация гидравлических дровоколов происходит по нескольким признакам. Первым из них является функциональная принадлежность инструмента. По данному критерию выделяют два вида устройств.

Профессиональные. Они представлены сложными габаритными моделями, обладающими, помимо колки брёвен, ещё рядом полезных функций. Такие агрегаты способны осуществлять подачу, торцевание и даже выгрузку дров, что делает их универсальными в лесозаготовительном производстве и позволяет заменить ими сразу несколько узкоспециализированных машин. Приборы оснащаются мощным бензиновым или дизельным двигателем, а система гидравлики нередко подаётся от вала отбора мощности трактора. Профессиональные модели обладают очень высокой скоростью распиловки и способны легко справляться со старой и сырой древесиной. Благодаря этому их используют для заготовки и механической раскряжёвки леса на крупных лесозаготовительных пунктах.

Следующим критерием различия дровоколов является способ закладки бревна. По данному признаку различают три категории устройств.

Горизонтальные модели рассчитаны на размещение и раскол чурок в горизонтальном положении. Такие приборы представляют самую многочисленную категорию устройств и широко представлены в продаже. Работа таких агрегатов может выполняться двумя способами. В первом случае лезвие неподвижно фиксируется в станине, а поршень при этом мощно толкает заготовку на нож. Во втором варианте полено располагается неподвижно, а гидропривод не менее мощно двигает на него нож.

• Вертикальные приборы имеют абсолютно идентичный горизонтальным устройствам механизм и отличаются от них лишь его расположением в пространстве. Чурка устанавливается в специальный жёлоб в вертикальном положении, после чего также вертикально раскалывается. Движение ножа при этом происходит снизу вверх. Вертикальные приборы имеют довольно компактные габариты и очень удобны при хранении.
• Смешанные модели включают в себя оба способа закладки чурок. Они относятся к разряду профессионального оборудования. Такие устройства отличаются высокой производительностью и используются на больших лесозаготовительных предприятиях.

Инструкции по изготовлению

Прежде чем начинать работать, следует собрать чертежи, находятся они во Всемирной паутине. Схему по сборке агрегата следует тщательно проработать, в этом деле не может быть мелочей.

Сделать работу по созданию гидравлического дровокола можно в гараже. Гидросистема б/у берётся от экскаватора или трактора. Производительность зависит от объёма заготовки и какой будет раскол бревна, также немаловажную роль играет усилие, затрачиваемое на расщеп:

• 220 мм – 2 тс;
• прямой слой – 2,8 тс;
• 240 мм – 2,5 тс;
• 320 мм на 4 части – 4 тс;
• 320 мм на 8 – частей 5 тс;
• 420 мм на 8 частей – 6 тс.

Сила гидронасоса зависит от скорости подачи (в среднем 4,4 мм). После того как посчитаны основные параметры, следует озаботиться такой темой, как поиск движка. Силовая установка должна выбираться с запасом более, чем на 20%. Также следует выбирать фурнитуру, которая должна быть достаточно надёжна:

• трубки и шланги;
• кран;
• задвижки.

Колун – это элемент очень важный, он должен быть соответствующим образом заточен под углом 45 градусов. Делается колун из калёного металла, чтобы избежать излишней деформации. Резаки также должны быть твёрдыми. Бревно сначала «встречается» с вертикальным резаком, он заточен на прямой клин (с соблюдением симметрии). Резак, расположенный в горизонтальной плоскости, монтируется на заднем плане, на расстоянии 20 мм, он «ложится» на верхний косой клин.

Прямоугольный резак монтируется внизу, его высота – 4 мм, инструмент выступает не более чем на 3 мм. Такой монтаж даст возможность работать с деревянными заготовками повышенной сложности. Углы затачиваются так:

• вертикальный резак для мягких пород дерева – 18 градусов (3 размера резака);
• для плотных пород деревьев (включая берёзу) – 16 градусов (3,7 толщины ножа);
• резаки в горизонтальной плоскости – 17 градусов;
• накалыватель обладает углом наклона не более 25 градусов (минимальный уровень 22 гр., размер резака 2,5).

При проектировании и создании чертежа определяют в первую очередь функционал самодельного станка. Для работ по дому достаточно гидравлического дровокола вертикальной конструкции. Производительность таких станков небольшая, но они отличаются небольшими размерами и просты в устройстве. Затем следует подумать о приводе: бензиновый двигатель мобилен, но электрический движок более «чистый», не так громко «шумит».

Дальше важно озаботиться темой создания механического домкрата — он будет нужен, чтобы двигать массивные заготовки. Домкрат монтируется на поперечине, которая делается буквой Т, крепится она в нижней части рамы

Инструмент позволительно сделать в таком виде клинового устройства. В этом блоке также присутствует центровочный агрегат, он задаёт движение вертикально оси бедующего раскола. Для этого по оси заготовки делается метка – отверстие, через которую клиновое устройство будет входить в заготовку под углом 90 градусов по отношению к нижнему блоку. Устройство будет обеспечивать раскол заготовки с минимальными энергетическими затратами. При этом увеличивается качество скола, уменьшаются энергетические затраты, а значит и расход топлива.

Для горизонтального устройства гидропривода можно использовать автомобильный домкрат

При его монтаже важно правильно соединить шланги. В этом случае устройство монтируется на колёсную раму

При раскачивании рукоятка из домкрата действует на торец заготовки. Противоположный торец входит в материал и рассекает его.

Если давление сбавляется в гидросистеме домкрата, возвратные устройства в виде пружины (с двух боков), возвращают его в первоначальное положение. Если использовать другой нож, Х формата, то производительность может возрасти на 100%. Поставив дополнительно насосный агрегат, скорость работы возрастёт ещё процентов на 50. Насосный агрегат имеет такие узлы:

• гидроцилиндр;
• ёмкость для масла;
• насос НШ 34 или НШ 52.

Таким образом, необходимо будет сделать выбор. Гидравлический дровокол более громоздкий. Вертикальный гидравлический дровокол более габаритный, но он имеет и большую мощность. Также надо будет определиться, какая модель предпочтительнее — чаще используют конструкцию, когда резак находится в стационарном положении, а заготовка подаётся на него. Иногда используют и другой принцип, когда резак «входит» в заготовку.

О том, как изготовить гидравлический дровокол своими руками, смотрите в следующем видео.
