Виды колодцев для дренажной системы

Монтаж фильтрующего колодца для канализации своими руками видео

• тачку;
• лопату;
• молоток;
• строительный нож;
• топор;
• ножовку по дереву и металлу;
• рулетку.

• Организация подъездной дороги. Выбрав место под такое очистное устройство, нужно предусмотреть подъездной путь к нему. Со временем на дне его конструкции образуется много ила, и фильтр перестает справляться со своим предназначением. В этом случае без помощи ассенизаторской машины не обойтись.
• Вырывание котлована. Если для стен шахты используются железобетонные кольца, то процесс предполагает вначале установку первого кольца. Затем нужно подкапываться изнутри кольца, выбрасывая землю наружу. Кольцо будет постепенно заглубляться в землю под действием своей массы. После того как первое кольцо опустится под землю на всю свою высоту, выполняется закладка кирпичей, в которых предусматриваются отверстия в шахматном порядке. После этого устанавливается следующее кольцо и продолжается копание котлована.
• Установка трубы. По ней к фильтру будут поступать сточные воды, выходящие из септика. Ее стоит располагать на 10 см выше донного фильтра под уклоном.
• Обустройство фильтрующей подушки. Для донного фильтра по центру засыпается: гравий, керамзит, шлак больших фракций, а около стен его меньшие по размеру частички. На уровне 15 см от донного фильтра пробивается отверстие к септику.
• Установка перекрытия. В качестве него может использоваться пластиковая крышка подходящего диаметра или самодельное деревянное круглое перекрытие. В случае если фильтрационное устройство используется круглый год, тогда есть смысл предусмотреть установку двух крышек, между которыми будет выполнен зазор. В этом пространстве необходимо будет распределить утеплитель в виде минеральной ваты или листа пенопласта. Чтобы при необходимости удобно было проверить состояние, внутри фильтрационного устройства следует предусмотреть закрывающейся люк, диаметр которого должен быть не менее 70 см.

После выкапывания и обустройства шахты, ее засыпают большим слоем земли. Чтобы не портить ландшафтный вид участка, это место нужно задекорировать любыми понравившимися способами.

Тенденция борьбы за экологию набирает большие обороты. Редко кто задумывается над тем, что сточные воды, выходящие из дома, следует проводить через фильтр.

Выброс грязных бытовых вод в грунт законодательством многих стран строго запрещен.

Для этого советуют копать и устанавливать очистительные подземные поля, траншеи и колодцы. Выбор сооружения зависит от состояния почвы и глубины залежей пресной воды.

Часто хозяева загородных участков отдают предпочтение фильтрующим колодцам. Они эффективные, их проще монтировать. Кроме решения проблем с загрязнёнными стоками, обустраиваются фильтрующие колодцы для ливневой канализации.

Их цель — освободить участок от избыточной жидкости, которая образовалась в результате сильных дождей и таяние снега. Чаще всего такие емкости сооружают из пластика и железобетона.

Чистка

Своевременное обслуживание всей дренажной системы, включая трубы и колодцы, – важная задача, продлевающая срок службы всей конструкции, а также строениям, расположенным на территории. Для таких работ может понадобиться откачать скопившуюся воду из колодцев.

Чем можно откачать воду?

Чтобы максимально оперативно откачать воду из дренажных колодцев следует прибегнуть к помощи насоса. Обычно для таких работ используется погружной электрический прибор. Аппарат имеет приемлемую стоимость, поэтому доступен для приобретения.

Если планируется эксплуатация прибора только для работ с дренажной системой, в покупке особо мощного насоса нет необходимости. Оптимальным показателем мощности будет значение в 100-200 литров в минуту. Погружные насосы с большей мощностью нужны для использования только в промышленных целях.

Последовательность работ

Специфика устройства дренажной системы требует особого подхода к ее обслуживанию. Чтобы выполнить очистку любого дренажного колодца собственноручно, следует провести комплекс последовательных мероприятий. Заключается способ в постепенном откачивании воды примерно на 50 сантиметров, сопровождая откачку мойкой и очисткой стенок резервуара.

Для чистки оснований лучше всего использовать большую губку или же мягкую щетку, предназначенную для обработки металлических изделий

Действовать следует осторожно, чтобы не деформировать поверхность и структуру колодца

• В процессе очистки загрязнения со стенок могут попадать в воду. Этого опасаться не стоит, поскольку имеющаяся жидкость будет полностью откачана впоследствии.
• Применение каких-либо химических моющих или чистящих средств категорически запрещено, поскольку они могут нанести вред человеку.
• Дойдя до днища колодца, следует полностью откачать оставшуюся воду и приступить к работам по капитальной чистке дна емкости.
• Единственным средством для дезинфекции, которое можно без опасения использовать для мойки, является 10% раствор хлорной извести. Таким составом нужно обработать основание колодца, а также вылить небольшое количество вещества на дно при наличии воды. Затем плотно закрыть крышку, дополнительно обмотав ее брезентом, для того чтобы не дать хлору испариться.
• В этом состоянии необходимо оставить емкость не менее чем на двое суток. По истечении времени, крышку и материал можно снять и два раза полностью наполнить и спустить колодец, чтобы смыть остатки хлора и обезопаситься от возможного контакта с опасным веществом.

Подробнее о том, как очистить дренажный колодец, смотрите в следующем видео.

О необходимости установки дренажа на участке смотрите далее.

Как сделать фильтрационный колодец

Поглотительные колодцы можно построить из обожженного кирпича или бутового камня, но его строительство требует немалых усилий. Поэтому чаще стенки колодца делают из железобетонных колец. Сегодня также получили широкое распространение пластиковые конструкции. Их можно изготовить своими руками из пластиковых труб или купить готовые.

Вариант №1 – кирпичная конструкция

Конструкция из кирпича может быть как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.

Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми.

Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.

При строительстве колодца необходимо в кладке делать щели для выхода очищенной воды в грунт

На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие  – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.

В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.

Пошаговую инструкцию по сооружению сливной ямы из кирпича вы найдете в этом материале.

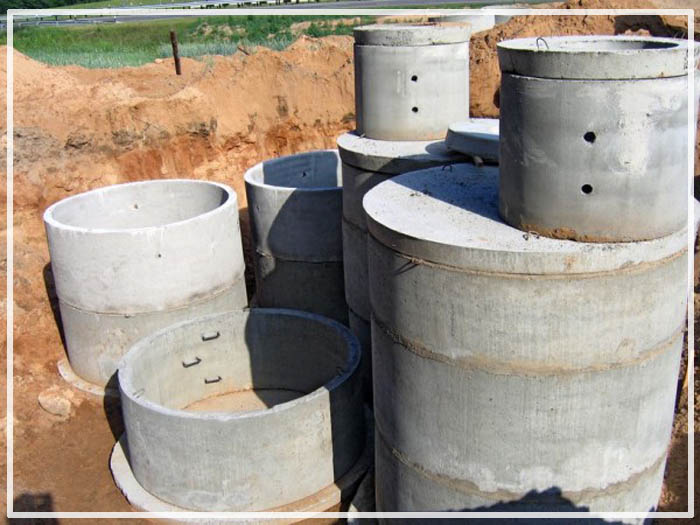

Вариант №2 – сооружение из бетонных колец

Для устройства фильтрационного колодца понадобятся три железобетонных кольца. Одно из них, должно иметь отверстия диаметром около 5 см. Можно купить кольцо с перфорацией или сделать дырки при помощи коронки по бетону. Также нужно проделать отверстие под впускную трубу.

На фото показан и подробно описан процесс установки бетонных колец для обустройства колодца

Необходимо выкопать котлован, ширина которого на 40 см больше диаметра кольца. Перфорированное кольцо устанавливается в нижней части конструкции. Яму можно не выкапывать, а только немного углубить площадку, на которой предполагается делать  колодец.

Поставить первое кольцо на землю и выбирать землю изнутри. Постепенно оно под тяжестью своего веса будет опускаться вниз. Таким же образом устанавливаются и два верхних кольца.

После этого нужно сделать донный фильтр из щебня или гравия высотой до одного метра и засыпать тем же материалом наружные стенки колодца на уровень фильтрующего слоя. Люк и вентиляционная труба устанавливаются так же как в кирпичном колодце.

Еще один вариант обустройства септика из бетонных колец можно прочесть здесь.

Вариант №3 – колодец из старых покрышек

Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.

Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами. Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.

Схема установки поглотительного колодца из старых автомобильных покрышек. Количество шин рассчитывается исходя из их размера и необходимой глубины колодца

Вариант №4 – пластиковые фильтрующие емкости

Например, российская компания ПОЛЕКС-ФК, чья продукции получила хорошие оценки потребителей. Фильтрующие колодцы производятся разных объемов (от 1200х1500 до 2000х3000 мм), что позволяет подобрать изделие исходя из суточного расхода воды в индивидуальном хозяйстве.

Емкости изготавливаются из коррозийно устойчивого прочного пластика, стенки шахты выполнены из первичного полиэтилена. Нижний отсек резервуара покрыт биопленкой и  заполнен фильтрующим слоем из щебня, гравия и шлака.

Фильтрующий колодец из пластика с трехступенчатой системой фильтрации обеспечивает эффективную очистку воды от примесей

Изготовление закрытого дренажа

Как сделать глубинную дренажную систему на участке своим руками? Для корректного выполнения работы необходимо:

• разработать схему системы водоотвода;
• подготовить все необходимые материалы и инструменты;
• выполнить укладку системы по рекомендованной технологии.

Разработка схемы

Начальный этап сооружения дренажа на садовом участке – проектирование будущей системы осушения. Схема разрабатывается с учетом следующих требований:

• расстояние от дренажной трубы до фундамента строения должно составлять не менее 1 м;
• до забора (ограждений) требуется оставить минимум 0,5 – 0,6 м;
• глубина траншеи, предназначенной для закладки труб, должна быть больше 1 – 1,2 м, а вблизи плодовых деревьев и кустарников от 1,6 до 1,75 м;
• минимальная ширина траншей – 0,35 м;
• расстояние между соседними траншеями должно составлять не менее 10 м;
• не рекомендуется укладывать трубы в местах проезда машин и иной техники;
• в местах изменения направления трубопроводной системы, схождения или расхождения труб рекомендуется устанавливать смотровые колодцы.

Схема дренажной системы

По схеме определяются количество труб, смотровых колодцев и иных элементов системы.

Подготовка материалов и инструментов

Чтобы обустроить дренаж для осушения земельного участка своими руками, потребуется подготовить:

дренажные трубы диаметром 100 – 110 мм для проведения центральных магистралей и 50 – 60 мм для сборных дренов;

Виды дренажных труб и область их применения

• фитинги для сборки трубопровода: угольники, тройники, соединительные элементы и так далее;
• смотровые колодцы (можно приобрести готовые пластиковые конструкции или изготовить оборудование самостоятельно, например, из бетонных колец);
• сборный или дренажный колодец из пластика или бетонных колец;
• геотекстиль или любой иной фильтрующий материал, необходимый для защиты труб от засорения;
• песок;
• гравий мелкой фракции.

Для выполнения работы потребуются:

• труборез (можно воспользоваться специальными ножницами для резки пластиковых труб или ножовкой);
• дрель (при монтаже колодцев из бетонных колец дополнительно потребуется перфоратор);
• инструменты для разметки: рулетка, деревянные колышки;
• строительный уровень;
• лопата (рекомендуется подготовить штыковую и совковую лопату для облегчения выполнения работы);
• инструменты для сборки трубопровода. При применении резьбовых фитингов потребуются гаечные ключи, при сборке системы методом сварки – сварочное оборудование и так далее.

Прокладка системы

Прокладка дренажной системы участка осуществляется по следующей схеме:

1. разметка садового участка. В соответствии с проектом осушения территории определяются места расположения дренажных труб, смотровых колодцев, сборной емкости и так далее. Для наглядности определенные места рекомендуется отметить деревянными колышками;
2. выкапывание траншей и ям для расположения колодцев;

Подготовка траншей для труб и колодцев

При выполнении земляных работ следует учитывать наклон траншей для обеспечения самотека. Если на участке отсутствует естественный уклон, то копка траншей должна осуществляться с соблюдением уклона в 0,7° — 1° на 1 метр длины.

1. установка сборной емкости. На дно колодца рекомендуется уложить слой песка (приблизительно 20 см) и слой гравия (приблизительно 30 см), что позволит производить дополнительную фильтрацию стоков перед утилизацией.

Если предполагается, что вода из сборной емкости будет откачиваться в принудительном порядке, то укладкой песка и гравия можно пренебречь;

Установка дренажного колодца для сбора и утилизации стоков

1. установка смотровых колодцев;

Установка колодца для контроля за состоянием системы

1. закрытие траншей песчаной подушкой (достаточно слоя в 20 – 25 см);
2. укладка защитного материала (геотекстиля);
3. засыпка подготовленных траншей на 25 – 30 см слоем гравия;

Подготовка траншей для укладки труб

1. сборка и укладка трубопровода. Подключение труб к сборной (дренажной) емкости;

Прокладка дренажного трубопровода

1. защита труб сверху. Для этого трубы засыпаются слоем гравия и укрываются фильтрационным материалом. Поверх труб рекомендуется дополнительно обустроить слой песка;
2. обратная засыпка и утрамбовка грунта;
3. декорирование (при необходимости).

Подробнее о прокладке глубинного дренажа смотрите на видео.

Для продления срока службы и максимального осушения участка дренажную систему рекомендуется периодически очищать от мусора и промывать. Глобальная очистка системы должна проводиться не реже 1 раза в 10 – 12 лет.

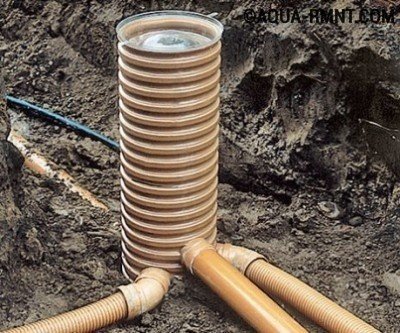

Особенности монтажа колодца для дренажа

На каждом участке, где появляется необходимость в отводе подземных вод, обустраивается дренажная система. Ее неотъемлемой частью является смотровой дренажный колодец. Его монтаж – вовсе не прихоть. Как показывает опыт, подпочвенные воды недостаточно чистые и со временем приносят илистый осадок на дно коллекторов.

Если его не удалять, он может закупорить дренажную систему и вывести ее из строя. Поэтому обустройство смотровых колодцев просто необходимо. Их обычно располагают на расстоянии от 35 до 50 метров на прямой линии и через один поворот при изгибах трубопровода, а так же в местах перепада уровня дренов.

Монтаж готовых пластиковых емкостей не требует особых хлопот, однако такая система довольно дорогостоящая. Чтобы немного сэкономить, можно приобрести отдельно каждый элемент. Для установки понадобится:

• пластиковое дно;
• гофрированная труба;
• резиновые уплотнители.

Чтобы установить смотровые колодцы для дренажа необходимо выполнить следующие операции:

• Подготовка емкости. Отмеряем необходимую длину приготовленной трубы из гофры. Обрезаем ее и выполняем в стенках отверстия для перфорированных труб. Устанавливаем уплотнительные манжеты.
• Обустройство дна. Копаем канаву нужной глубины, сооружаем в ней щебеночно-песчаное дно. Подсыпку заливаем раствором цемента. После того, как оно высохнет, настилаем геотекстиль.
• Монтаж конструкции. Укладываем днище. На него устанавливаем трубу, аккуратно соединяем элементы и тщательно промазываем места стыков битумной мастикой. Подводим к колодцу дренажные трубы и вставляем их в подготовленные отверстия в стенках колодца. Стыки так же герметизируем битумной мастикой.

• Засыпка колодца. Свободное пространство около шахты засыпается щебнем. Материал для работы лучше подбирать мелкой фракции, без острых осколков, которые могут повредить трубу.
• Установка крышки.

Смотровой колодец из пластика можно обустроить собственноручно, его намного легче делать нежели бетонный вариант

Самостоятельно обустроить смотровой колодец канализации или дренажа вполне возможно, особенно если установить готовую пластиковую емкость. Такая конструкция достаточно проста в монтаже и при этом долговечна. Если же выбрать устройство из бетона, без помощи профессионалов обойтись не удастся, зато прочное оборудование прослужит очень долго, обеспечивая необходимое обслуживание и возможность проведения профилактических работ для трубопровода.

Преимущества и недостатки смотровых колодцев из ПВХ

Изделия из пластмассы уже несколько лет занимают лидирующие позиции в сфере водоснабжения и водоотведения, включая ливневые и дренажные системы. Это определяется целым спектром положительных качеств пластиковой продукции.

1. Одним из главных преимуществ является относительно легкий вес. Для установки и транспортировки не требуется применение специальной техники и организации подъезда к месту монтажа. Емкость очень просто устанавливается силами 2-3 человек.
2. Пластик является герметичным материалом, неподверженным действию коррозии. Эксплуатационный срок таких изделий – около 50 лет, при этом не требуется никакого ухода.
3. Устойчивость к действию агрессивных сред и низких температур.
4. Качественный ПВХ не выделяет в почву токсических веществ, поэтому дренажные емкости из него не навредят экологическому состоянию участка.

Другой часто упоминаемый недостаток – это высокая цена. Но если вспомнить, что при монтаже резервуара из пластика отпадает необходимость в найме спецтехники, а срок эксплуатации составляет несколько десятилетий, то станет ясно, что стоимость быстро окупится.

Септик колодец своими руками что это такое и виды

Обустройство индивидуальной системы канализации на частном участке подразумевает не только прокладку труб от дома до выгребной ямы. Скажем больше, именно сама яма не имеет место быть на участке.

Поскольку нахождение такого объекта запрещено нормативами СНИп, органами СЭС и, кстати, считается уголовно наказуемым в России. Поскольку сточные воды, питая грунт, могут свободно просачиваться в водоносные слои, расположенные высоко. В результате существует риск заражения воды, забираемой из горизонта.

Кроме того, нечистоты могут попадать в близрасположенные водоёмы, да и просто докучать неприятных амбре и вам, и соседям.

В этом случае на участке крайне необходим септик-колодец. Что представляет из себя эта система, разбираемся ниже.

Септиком называют локальную систему очистки сточных вод, которая монтируется в заданной точке участка (чаще всего в нижней).

Выглядят колодцы-септики, как огромные камеры, поделенные на три секции специальными перегородками с гидрозатвором.

С двух сторон резервуара имеются отверстия, одно из которых является входным, а второе — выходным. Крышка такого септика с колодцем является монолитной и имеет смотровые люки.

Принцип работы септика

Септиком называют локальную систему очистки сточных вод, которая монтируется в заданной точке участка (чаще всего в нижней)

Колодец для септика работает на очистку бытовых сточных вод и на отведение очищенной воды в грунт. Система работает так:

• Бытовые сточные воды с примесями фекалий, возможного бытового мусора (очистки, мелкие крошки и пр.), а также химических бытовых препаратов отводятся по канализационной трубе в первую камеру колодца септика. Там жидкость отстаивается, после чего тяжелый мусор оседает на дно из песка, более легкий остается на поверхности воды, образуя плёнку.
• Далее через отверстие с гидрозатвором отделенная от мусора и отстоянная вода проникает во вторую камеру колодца для септика. Здесь под воздействием бактерий вода разлагается на газ, который удаляется через воздуховод, и, собственно воду, которая уже лишена вредных соединений.
• После этого очищенная вода отправляется в третью камеру, которую имеют колодцы для септика. Здесь через специальную дренажную систему очищенная от вредных соединений вода, просачивается в грунт и удаляется самоходом.

Важно: все септики и колодцы очистного назначения требуют регулярной выкачки осевшего мусора и фекалий из первой камеры. Только в этом случае резервуар будет готов к приёму большого количества сточных вод бытового назначения

Виды септиков

Самодельный септик и колодец можно выгнать своими руками из подручных средств (бетона, бетонных колец, отработанных покрышек тяжелого автомобильного транспорта)

Если вы желаете выстроить на участке колодцы для септика своими руками, то вам нужно знать, что такое сооружение бывает двух видов:

• Заводское — с вмонтированной системой анаэробной очистки, попросту с вентилятором);
• Самодельное — такой септик и колодец можно выгнать своими руками из подручных средств (бетона, бетонных колец, отработанных покрышек тяжелого автомобильного транспорта).

И если с первым вариантом все ясно (то есть для его установки необходимо лишь вырыть котлован и подсоединить к нему трубы канализации), то принцип обустройства септика в колодец своими руками рассматриваем подробнее.

Предназначение дренажных колодцев

Малые урожаи, подсыхание плодовых деревьев, подмыв фундамента – это все переизбыток влаги в почве. Корни дерева, простоявшие весенние паводки в воде, загнивают, дерево гибнет. Летние дожди не питают влагой, а перенасыщают плодородный слой, а значит, урожая ждать не приходится. Специалисты выделяют три причины перенасыщения земли влагой:

1. Высоко пролегает водоносный грунтовый слой. В этом случае система дренажа позволит снизить уровень, за счет чего весенняя вода намного быстрее уйдет в глубину.
2. Тяжелые почвы. Например, если в составе плодоносного слоя есть суглинок, то вода не может уходить быстро, дренажные колодцы позволят убрать с участка излишек влаги, чем обеспечат корневой системе здоровье и прочность.
3. Намеренное или ненамеренное нарушение водного баланса хозяевами участка. Это происходит в случае перенагружения постройками, площадками для игр и отдыха. Результат – естественные стоки перестают справляться с потоками воды, а более свободные, незастроенные участки получают намного больше влаги, чем положено. Признаки: подъем корней над землей, преющая корневая система как бы выталкивается над поверхностью, чтобы получить необходимое количество кислорода. Если после зимних морозов по весне наблюдается частичная гибель кустов и деревьев, это тоже сигнализирует о переизбытке влаги в почве и необходимости проведения дренажных работ. Для этого служат дренажные колодцы.

В заключение

Бетонные кольца подходят для обустройства колодцев любого типа: смотровых, фильтрующих, поворотных, накопительных. Технологические процессы повторяются: вырыть яму, установить кольца, при необходимости оснастить днищем и нужным количеством отверстий для патрубков.

Не забывайте время от времени проверять колодец на наличие заиленности, сделать чистку собственноручно можно лишь при малых загрязнениях. В противном случае устройство перестанет функционировать.

При всех достоинствах, устройство дренажного колодца из бетонных или железобетонных колец имеет существенный недостаток – стоимость. По средним расценкам только работы составляют от $300, плюс цена материалов. И помните, что на легких, песчаных, слишком подвижных грунтах тяжелый вес бетона не позволяет обустраивать колодцы – тут нужны более легкие пластики или другие материалы. Бетонное же устройство довольно быстро осядет и придется его постоянно наращивать.
