Дренаж вокруг дома: 6 видов + инструкция (как сделать своими руками)

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
  Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

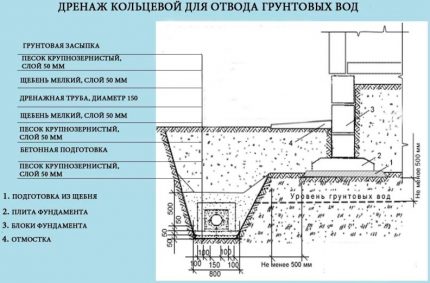

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
  Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
  Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Пристенный дренаж

Такая водозащита применяется в том случае, если в доме есть подвальное помещение и цокольный этаж.

Причем проводить ее стоит до того момента, как будет произведена обратная засыпка вокруг фундамента дома. Такая мера позволит избежать дополнительных финансовых затрат на землеройный работы.

Состоит пристенная система из ревизионных и коллекторной емкостей, а также дрен. Последние укладывают вокруг здания на глубине минимум 0,3-0,5 м от уровня пола, но при этом не глубже нижней кромки фундамента

Наклон в этом случае также важно соблюдать

Для надежности вокруг фундамента рекомендуется создать влагозащитный полуметровый экран из максимально утрамбованной глины, либо основание дома закрывают геотекстилем.

В некоторых случаях для отвода только атмосферной влаги достаточно применения лишь открытого типа пристенного дренажа, представляющего собой совокупность лотков, расположенных кольцом вблизи дома.

Сверху желоба закрываются решетками.

Для чего нужен дренаж

Сырая почва ограничивает возможности строительства домов, дорог и тропинок. В условиях переувлажнения грунта невозможно или крайне затруднительно возделывать сельскохозяйственные культуры. Данные проблемы можно решить путем осушения местности.

Для чего нужен дренаж:

1. Поддержание оптимального соотношения влаги и солевого состава почвы. Создание и сохранение условий, необходимых для роста и плодоношения растений, передвижения по полю и грядкам садовой техники.
2. Устранение угрозы затопления подвала и самого здания, когда ливневые и грунтовые воды образуются в большом объеме. Отсыревший фундамент со временем покрывается трещинами, что приводит к коррозии арматуры и последующему разрушению строений.
3. Предотвращение оползней на склонах, где расположены строения и инженерные сооружения. Сырая земля становится неустойчивой и может сползти вниз вместе с домами. Осушение земли сводит вероятность подобной катастрофы к минимуму.
4. Создание запаса воды в подземных или поверхностных резервуарах на период засухи. Собранная во время таяния снега, ливня или паводка жидкость отводится с участка и собирается в открытой или закрытой емкости. Когда возникает необходимость, она используется в хозяйственных целях.
5. Качественное обустройство придомовой территории. Система резервуаров, лотков и труб позволяет равномерно распределить влагу по территории. Данная технология используется в ландшафтном дизайне и озеленении участков.

Системы водоотведения подразделяются на различные категории в зависимости от условий местности, климата и преобладающей погоды.

Разновидности дренажной системы, устройство

Дренаж имеет различную конструкцию: открытую, закрытую. Может различаться по расположению: глубоко под землей, на поверхности. Глубинная система дренажа по периметру дома делается практически во всех случаях, дренаж участка выполняется не требованию.

Дренаж открытого и закрытого типа. Дренаж бывает разный по типу конструкции. Различают такие виды:

1.дренажная система, предполагающая засыпку траншеи щебнем. Открытая система состоит из канав, которые прокладывают по периметру здания на глубине пол метра или метр, в ширину полметра. Данный тип используют на участках заболоченного типа. Траншеи засыпают с помощью щебня. У канав делают стенки со скосами в двадцать – тридцать сантиметров. Канавы не должны быть полукруглыми, чтобы не происходило заболачивание. Самотеком воды стекают в канавки, далее направляются в основную канаву для дренажа. Тип дренажа подходит для участков, расположенных на склонах.

2.дренажная система с применением лотков. Поверхностный тип дренажной системы укладывают с применением лотков. Сверху них кладут решетку. В лотки стекает дождевая вода с земли. Ливневки устанавливают около дорожек, отмостков, дорог.

3.дренажная система, использующая перфорированные трубы. Закрытая дренажная система предполагает применение дрен, которые укладывают глубоко в земле. Чтобы проложить систему, следует сделать большие земляные работы, чтобы требует денег и сил. Вырывают канавы глубиной от 70 до 150 сантиметров, в них кладут трубы, имеющие перфорацию. Далее их засыпают щебенкой, землей, сверху кладут дерн. Трубы следует класть с наклоном по направлению к дренажному колодцу. Собранная вода перетекает в общий коллектор, или в пруд.

Дренаж бывает поверхностным или глубинным. Глубинным называют дренаж закрытого типа, который устраивают на глубине. Он защищает фундамент и участок от вод, протекающих под землей. Поверхностным называют дренажную систему с канавами для сбора и отвода вод по поверхности участка, либо канавками, сделанных из лотков, чтобы отводить дождевые воды. Данный тип предназначен, чтобы осушать участок, отводить ливневые стоки.

Дренаж разделяют на точечный и вертикальный тип. К вертикальному типу относят систему, включающую колодцы, скважины, как единое целое. Воды выкачивают из устройств с помощью одного или нескольких насосов. Вертикальный дренаж устраивают в редких случаях, потому что сложно обслуживать. К точечному типу дренажа относят систему, которая служит для сбора стоков из отдельных источников, к примеру, ее обустраивают там, где сливается вода из водостока, либо на участке во дворе в нижней точке.

Правила и нюансы проектирования

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Важно расположение грунтовых вод. Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину

При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину. При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

#1: Глубина и размеры магистрали

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Трубы, расположенные по кольцевой схеме, располагают на расстоянии до 3 м от фундамента. Глубина залегания труб больше, чем у пристенной конструкции, и чаще всего ниже расположения фундамента (+)

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка. В эту сторону дренажные трубы кладут с уклоном, необходимым для свободного движения собранной дренами грунтовой воды к объектам разгрузки.

#2: Нормы уклона дренажных труб

Вода в горизонтально расположенных трубах будет застаиваться, если укладку производить без уклона, параметры которого указаны в нормативных документах.

Для глинистого и песчаного грунта, которые имеет различные степени водопроницаемости, нормы отличаются:

• суглинки и глина – от 0,003 и более;
• песок и супесь – от 0,002 и более.

Если перевести значения в миллиметры, то получится 3 мм/пог. метр и 2 мм/пог. метр соответственно.

Минимальные параметры берутся с учетом того, что наименьшая скорость перемещения воды по каналам и трубам равна 1,0 м/с. Это возможно, если дрены находятся в работоспособном состоянии, то есть не заилены и не забиты песком

При расчете максимально возможной скорости берут во внимание свойства окружающего грунта, а также качество обсыпки. Нельзя делать уклон с интервалами – он должен соблюдаться на всем протяжении трубопровода/канала

Для холмистой местности возможны варианты устройства дренажа с перепадами, с установкой переходников в смотровых колодцах.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы.
Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Стоимость установки систем дренажа под ключ

Наем специалистов позволяет избежать множество ошибок при обустройстве дренажной системы. На рынке существует множество фирм, которые предоставляют услуги по установке дренажа, включая разработку проекта и проведение всех необходимых работ. Средняя стоимость таких услуг составляет 2300-5000 рублей за квадратный метр и глубину от 1 до 3 метров соответственно.

Также, могут быть предложены дополнительные услуги, которые оплачиваются отдельно:

Цена на обустройство дренажа складывается и зависит от следующих условий:

• Площадь участка (расчет стоимости зависит от протяженности каналов);
• Комплекс необходимых работ;
• Угол уклона (высота между верхней и нижней точками траншеи);
• Тип почвы (работы на влажном глинистом грунте стоят дороже, чем таковые на обычной почве);
• Уровень грунтовых вод (глубинный дренаж стоит дороже, чем поверхностный).

Наглядно про системы дренажа смотрите в видео:

Заключение

Обустройство дренажной системы на загородных участках – это необходимое условие для комфортного проживания в частном доме. Правильный выбор схемы дренажа и корректная его установка помогут защитить фундамент здания от пагубного влияния влаги, что обеспечит долгий срок службы всей конструкции. Можно провести обустройство дренажной системы самостоятельно, но лучше довериться профессионалам, которые качественно и быстро произведут все необходимые работы.

Цена дренажных труб для отвода грунтовых вод

На цену труб для отвода грунтовых вод влияет несколько факторов. Большое значение имеет расход материала для производства детали — чем он больше, тем продукция дороже. Из этого выходит, что стоимость трубы большого диаметра с двумя стенками всегда будет выше. В среднем двухслойные изделия дороже одностеночных на 15-30%.

В таблицах ниже приведена цена дренажных труб из одного материал, но различного устройства и диаметра.

Цена труб ПНД для дренажа участка в России:

Количество слоев	Вид	Цена, руб. за 1 шт.
2	Труба д. 110 с перфорацией без фильтра, 50 м	5700,0-5750,0
2	Труба д. 110 с перфорацией в фильтре, 50 м	6750,0-6850
1	Труба д. 110 с перфорацией без фильтра, 50 м	3550,0-3650,0
1	Труба д. 110 с перфорацией в фильтре, 50 м	3800,0-3850
2	Труба д. 160 с перфорацией без фильтра, 50 м	8450,0-8550,0
2	Труба д. 160 с перфорацией в фильтре, 50 м	9750,0-9850,0
1	Труба д. 160 с перфорацией без фильтра, 50 м	5350,0-5450,0
1	Труба д. 160 с перфорацией в фильтре, 50 м	5850,0-5750,0

Цена дренажных труб ПНД для отвода грунтовых вод в Украине:

Количество слоев	Вид	Цена, грн. за 1 шт.
2	Труба д. 110 с перфорацией без фильтра, 50 м	2300,0-2450,0
2	Труба д. 110 с перфорацией в фильтре, 50 м	2850,0-2950,0
1	Труба д. 110 с перфорацией без фильтра, 50 м	1450,0-1550,0
1	Труба д. 110 с перфорацией в фильтре, 50 м	1680,0-1850,0
2	Труба д. 160 с перфорацией без фильтра, 50 м	3900,0-4150,0
2	Труба д. 160 с перфорацией в фильтре, 50 м	4350,0-4650,0
1	Труба д. 160 с перфорацией без фильтра, 50 м	2450,0-2640,0
1	Труба д. 160 с перфорацией в фильтре, 50 м	2950,0-31000,0

Сильно влияет на цену дренажной трубы для отвода грунтовых вод состав материала, из которого она изготовлена. Наиболее дешевые образцы — гладкие полимерные. Абестоцементные и керамические стоят в 1,5-2 раза дороже, а наиболее затратными считаются изделия из пористого материала. Они продаются не везде, и часто приходится заказывать трубы у компании-производителя и тратиться на их доставку.

Авторитетные компании-производители продают свою продукцию дороже, чем малоизвестные фирмы. В таблицах ниже приведена стоимость товара разных компаний.

Цена пластиковых труб для отвода грунтовых вод различных производителей в России:

Производитель	Наружный диаметр, мм	Цена за 1 п.м, руб.	Количество слоев
Wavin	126	160-175	1
245-260	1 + фильтр из геотекстиля
335-359	1 + фильтр из кокосового волокна
160	325-345	1
425-460	1 + фильтр из геотекстиля
510-530	1 + фильтр из кокосового волокна
200	520-550	1
680-700	1 + фильтр из геотекстиля
780-790	1 + фильтр из кокосового волокна
Перфокор	110	140-160	однослойные в бухтах (SN 4)
190-200	однослойные в отрезках по 6 м (SN 8)
160	200-210	однослойные в бухтах (SN 4)
330-350	однослойные в отрезках по 6 м (SN 8)
200	490-500
СК-Пласт	63	50-70	1
45-60	1 без фильтра
60-70	2 + фильтр
55-60	2
110	75-80	1 + фильтр
70-80	1
95-110	2 + фильтр
85-95	2
160	135-140	1 + фильтр
120-150	1
165-175	2 + фильтр
150-165	2
200	180-190	1
160-170	1
245-260	2 + фильтр

Цена пластиковых труб для отвода грунтовых вод различных производителей в Украине:

Производитель	Наружный диаметр, мм	Цена за 1 п.м, грн.	Количество слоев
Wavin	126	75-80	1
110-120	1 + фильтр из геотекстиля
115-130	1 + фильтр из кокосового волокна
160	120-150	1
160-190	1 + фильтр из геотекстиля
230-240	1 + фильтр из кокосового волокна
200	220-230	1
290-330	1 + фильтр из геотекстиля
330-350	1 + фильтр из кокосового волокна
Перфокор	110	60-75	однослойные в бухтах (SN 4)
85-90	однослойные в отрезках по 6 м (SN 8)
160	95-110	однослойные в бухтах (SN 4)
140-170	однослойные в отрезках по 6 м (SN 8)
200	210-220
СК-Пласт	63	18-23	1
22-27	1 без фильтра
28-30	2 + фильтр
24-27	2
110	29-34	1 + фильтр
32-35	1
38-40	2 + фильтр
42-45	2
160	55-70	1 + фильтр
53-65	1
60-70	2 + фильтр
55-60	2
200	160-170	1
180-190	1
245-260	2 + фильтр

Какие трубы лучше для дренажа участка — смотрите на видео:

Выбор труб для отвода подземных вод является ответственной задачей, поэтому к этому процессу надо относиться серьезно. От изделий зависит работоспособность всей системы и состояние участка. Чтобы участок не превратился в болото, покупайте трубы для дренажа у проверенных поставщиков и требуйте от продавцов сертификаты соответствия и паспорта заготовок. Ни в коем случае не останавливайте свой выбор на продукции сомнительного качества и не пренебрегайте нашими рекомендациями.

Статья по теме: Лучшие трубы для водопровода

Ливневая канализация

В идеале, стоки, собранные водосточной системой, должны подаваться в ливневую канализацию, хотя на практике, кто в канаву сразу скидывает, если она есть и расстояние позволяет, кто на грунт, подальше от дома, а кто в емкости собирает и использует для хозяйственных нужд.

ArnauУчастник

На фото можно видеть продолжение строительства бани. Ну и гигантскую синюю бочку. Эта бочка – одна из самых полезных идей для участка. И сегодня я бы вкопал уже две таких, а не одну. Суть идеи в том, что бочка закопана в землю и к ней подводятся водостоки с крыш дома и бани. В итоге, даже после небольшого дождя у меня есть запас чистой и мягкой воды. В бочке установлен примитивный насос, который успешно качает воду. Я постоянно пользуюсь этой водой для полива растений.

Ливневая канализация представляет собой поверхностную систему, предназначенную для сбора и отведения осадков и талых вод с крыш зданий и поверхностных вод с территории участка (при необходимости). Система комплектуется водоприемными воронками, лотками (глубина и ширина высчитывается исходя из объема перехватываемого стока) и трубами, в некоторых случаях и приемными колодцами. Ливневая канализация предотвращает застойные явления и заболачивание на участках с глинистыми, непроницаемыми почвами. Она не предназначена для дренирования и отведения подземных вод (капиллярная, грунтовая, верховодка).

Количество поверхностных вод зачастую превышает количество подземных, не стоит недооценивать важность ливневой канализации. Инфильтрацию никто не отменял – кроме того, что лужи портят почву и вид участка, впитываясь, поверхностная вода преобразуется в подземную

А это влечет повышение нагрузки на дренажную систему, которая вряд ли была учтена при исходных расчетах. Одна из распространенных и грубейших ошибок – совмещение ливневой и дренажной системы. Когда вместо того, чтобы по непроницаемым трубопроводам или поверхностным канавам отводить воду за пределы участка или коммутировать, ее направляют в проницаемые дренажные трубы, либо используют дренажные трубы для транзита, в попытке сократить объем. Результат плачевный.

formozaУчастница

…Еще раз – отсылаю к Евану/FAQ – дренажной трубой вы загоняете поверхностную воду в грунт. Как следствие – переувлажнение, суффозия, неравномерное уменьшение несущей способности, пучение грунта.

Горизонтальные системы дренажа

Самыми популярными сейчас горизонтальными системами дренажа считаются глубинный и линейный дренаж. Для вывода воды с крыши дома и отвода ее за пределы территории устанавливается линейный дренаж.

Глубинный дренаж считается наиболее сложной системой. От того, каким образом установлена глубинная система дренажа будет зависеть состояние всей приусадебной территории. Для обустройства этой системы нужно относиться очень внимательно. Причем не нужно злоупотреблять мелкой установкой дрен, это может приводить к неравномерному осушению приусадебной территории. Глубинный дренаж можно укладывать на отдельных участках, можно на всей территории по принципу параллельных прямых или елки. Во многом вариант монтажа глубинной системы дренажа подразумевает наличие на территории всевозможных препятствий и помех (постройки, ограждения, деревья и т. п.). Дрены обязаны проходить перпендикулярно коллектору, обеспечивающего вывод воды.

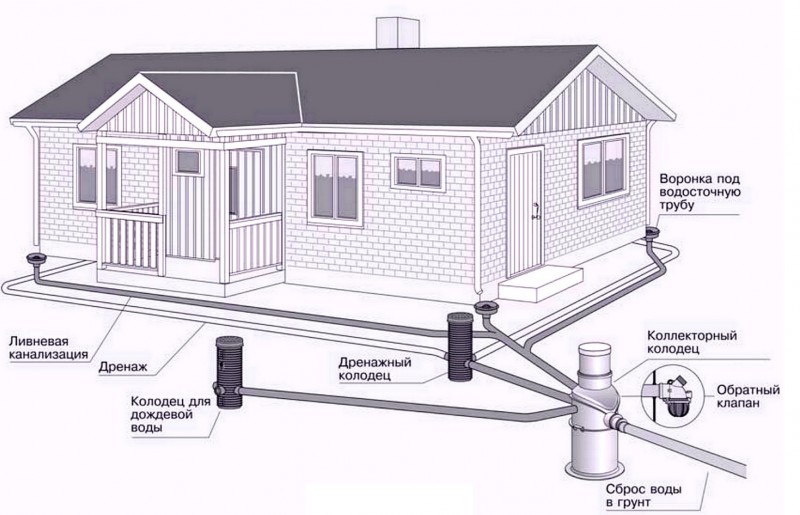

Классическая схема дренажа вокруг дома

Чаще всего отвод воды от фундамента представляет собой систему дрен, окружающих дом, а также ревизионных и дренажного колодцев. Обустраивают такой дренаж следующим образом:

• вокруг дома выкапывают траншеи, дно которых имеет уклон в 5-10 мм на каждый метр в сторону низшей точки участка, где будет установлен водосборник;
• на утрамбованное дно засыпают щебень или другой дренирующий материал;
• сверху укладывают под уклоном дренажную трубу;
• в местах, где дрены формируют прямой угол или пересекаются несколько труб, устанавливают колодцы для ревизии;
• сверху дрены засыпают тем же дренирующим материалом, а затем песком и грунтом;
• в самой низкой точке участка монтируют дренажный колодец, который необходим для сбора воды;
• производят обратную засыпку всех колодцев.

Рекомендуется вводить трубы в водосборный колодец на высоте 0,15-0,20 м от дна, что защитит обратный клапан и дренажный насос, если он установлен, от заиливания.

Это упрощенное описание конструкции околодомовой дренажной системы. В реальности дренаж может быть пристенным или кольцевым, все зависит от особенностей грунта и самого частного дома.

Линейный отвод воды и дренаж

Системы отвода воды и линейного дренажа устанавливаются для сбора воды на большой территории. Их основное достоинство состоит в том, что они не нуждаются в сложной подготовке грунта. Для линейного дренажа нужно только организовать склоны по обеим сторонам водостока. Этим линейный отвод воды позволяет охватить большую территорию участка и уменьшить протяженность ливневой канализации, которую намного проще монтировать и обслуживать, чем поверхностный отвод воды.

Итак, подытожим, насколько выгодно устанавливать грунтовую дренажную систему. Для большинства владельцев загородного дома дренажная система кажется излишними затратами. На самом деле, огромный объем земляных работ, покупка полиэтиленовых пластиковой трубы и защитных мембран, устанавливать бетонные колодцы для дренажа – все это существенные и дополнительные финансовые затраты. Но без этого дом не простоит долго, он потребует значительного ремонта, а постоянная влага будет причиной серьезных проблем.

В каких случаях необходимо устройство дренажа

Все перечисленные выше проблемы, связанные с повышенной влажностью грунта можно устранить или предупредить с помощью правильно устроенной дренажной системы, своевременно отводящей избыточную влагу за территорию участка или в специальную емкость. Существует ряд признаков, однозначно свидетельствующих о необходимости устройства дренажа:

1. после дождя на территории участка надолго остаются лужи и грязь;
2. без видимых причин погибают садовые деревья и домашние растения;
3. интенсивное образование плесени в подвальных помещениях;
4. почва остается влажной даже во время кратковременной засухи;
5. большое количество сорных растений, любящих влагу, например, крапивы или рогоза;
6. расположение участка в заболоченной местности или вблизи водоема.

Важно! Существуют признаки, по которым можно однозначно определить, что подземные воды протекают не более чем в 1.5 м от поверхности грунта. При такой глубине расположения водоносного слоя требуется обязательное устройство дренажной системы
