Дренаж участка: лучший способ защиты от ливневых и талых вод

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный  вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант  вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Стоимость

Стоимость обустройства дренажа вокруг дома зависит от материалов, которыми Вы будете делать осушительную систему (например, цена строительного мусора копеечная). Для работы на даче можно взять самые доступные фильтры: деревянные доски (сложить их крест-накрест и установить торцами на стенках траншеи), камни, обломки кирпичей, шифера. Для дренажной системы деревянного или кирпичного жилого дома стоит взять более сложные и дорогие материалы – пластиковые трубы, старые металлические коммуникации, при низком уровне осадков подойдет даже труба из пластмассовых бутылок.

Обязательно позаботьтесь про утепление. Если нет возможности купить геотекстиль для дренажа, то покройте трубы ненужными тряпками или даже перегноем. Это поможет от замерзания системы в холодное время года.

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо спроектировать дренажную систему и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и водостоков просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Виды дренажных систем защита зданий на участке

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

Глубиной монтажа.

Способом организации линий.

Предназначением.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Цели установки:

Отвод избытка влаги от стен и нижней фундаментной плиты.

Защита конструкции от проникновения грунтовых вод.

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Поверхностный дренаж

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

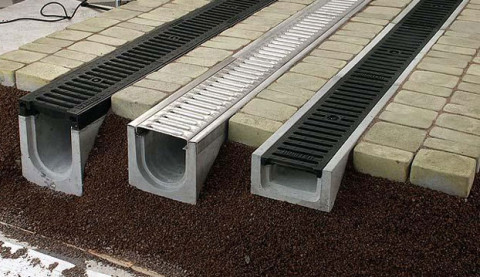

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

Схема устройства закрытого кольцевого дренажа фундамента здания

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор оптимальной схемы зависит от нескольких факторов:

Климатических условий и количества осадков.

Рельефа участка.

Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

В сложных водонасыщенных грунтах, с преобладанием песчаных пород.

При постоянно высоком уровне грунтовых вод.

Если фундамент дома сильно углублен (ниже уровня грунтовых вод).

Когда дом строится на склоне.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Дренажный колодец

Колодец дренажной системы является важной частью всей конструкции. Обустроить его можно по-разному

В зависимости от нужд можно соорудить колодцы:

• Смотровой — с его помощью контролируется работа всей системы; в нём может поместиться человек.
• Поворотный — позволяет производить очистку труб и насосов системы; размещается обычно на участках поворота.
• Коллекторный — в нём собирается вода, которая впоследствии уходит в водоём или канаву; такой колодец изготавливается из железобетонных колец или пластика.
• Поглотительный — выступает в качестве фильтрующего элемента системы и используется на тех участках, где невозможно осуществить отвод воды; глубина такого колодца должна быть около двух метров.

В любой дренажной системе обязан быть оборудован коллекторный колодец. Остальные варианты из перечисленных видов колодцев являются лишь дополнительными конструкциями и устанавливаются в качестве оптимизирующего оборудования. Без них система будет работать стабильно, но, возможно, не так эффективно.

Траншейная или кольцевая система

Такой тип дренажа применяется для защиты дома, который находится на участке с песчаными почвами и не имеет цоколя. Располагают траншейную систему на расстоянии от 3 до 12 метров от домового фундамента, лучше всего удалять ее минимум на 5 м от здания, чтобы избежать усадки грунта, которая приведет к разрушению основы строения. При устройстве такой системы водоотвода от фундамента зданий применяются все те элементы, что в описанной выше классической системе.

Для дополнительной защиты основания дома также применяют глиняный замок. Кроме того, общим правилом является монтаж дрен на глубине в 50 см от низшей точки пола. Остальные параметры определяются в каждом конкретном случае.

Зачем нужна дренажная система?

Каким бы крепким и надежным ни был дом, вода способна нанести ему значительный урон. И пусть это происходит небыстро, но за 5-10 лет ущерб будет заметным. От грунтовых вод фундамент спасает гидроизоляция, которую создали на первом этапе строительства. Но ее может оказаться недостаточно.

К тому же атмосферные осадки не поддаются контролю и способны нанести значительный урон:

• сырость на нижних этажах;
• размытие грунта с последующей просадкой;

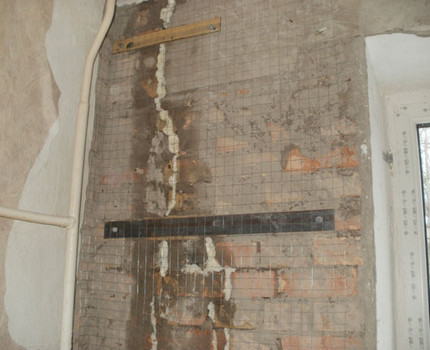

• появление трещин на фундаменте и стенах, сколов на цокольной части;
• появление микроорганизмов, плесени;
• угроза деформации и обрушения здания.

Дренаж отмостки становится препятствием к появлению этих последствий. Но для многих строителей он кажется не таким необходимым элементом, о нем забывают или отказываются делать по каким-то причинам. В современном строительстве этот элемент является частью общей водоотводной системы на участке.

Есть несколько прямых показаний на необходимость установки дренажа отмостки:

• почва на участке глинистая или пучинистая, склонна к деформации, сильно реагирует на избыток влаги;
• дом стоит в низине;
• рядом с фундаментом проходят грунтовые воды;
• отмостка не монолитная (из кирпичей, тротуарной плитки), в щели между элементами покрытия затекает вода;
• фундамент не глубокий, выше уровня промерзания грунта.

Устройство дренажа вокруг дома

В районах с преобладанием глинистых почв, вода очень медленно впитывается или стоит на месте. Даже если строители постарались надежно сделать гидроизоляцию фундамента, есть вероятность, что в каких-то местах плохо обработаны швы или слишком тонкий слой мастики. Кроме того, со временем гидроизоляция теряет свои свойства и приходит в негодность. Поэтому одной гидроизоляции для защиты фундамента будет недостаточно.

  Принципы устройства

• Состав грунта (какие почвы преобладают – глинистые или песчаные);
• Ландшафт участка (есть ли уклон, низины или площадь относительно ровная);
• Уровень грунтовых вод и их колебания в течение года;
• Положение участка относительно водоемов, есть ли угроза весенних паводков;
• Среднее за год количество осадков, а также максимально возможный уровень осадков в конкретном районе;
• Плотность застройки участка, глубина соседних фундаментов;
• Наличие и площадь асфальтовых и бетонных покрытий, затрудняющих впитывание осадков в землю.

Только после оценки всех вышеперечисленных факторов можно сделать правильный выбор типа системы дренирования.

  Составляющие элементы

Для правильного устройства дренажа нужно учесть все необходимые технические параметры, а также соблюсти правила монтажа:

        Выкапывая канавы для труб, стоит пользоваться лазерным нивелиром, чтобы сделать нужный уклон. Степень уклона зависит от диаметра трубы – чем больше диаметр, тем меньше уклон:

Диаметр трубы, мм	Уклон, см/м
40-50	3
85-100	2
150	0,8

• Использование геотекстиля необходимо для фильтрации воды от мелких примесей, которые могут замусорить отверстия труб или щебенку. Геотекстиль различается по плотности и пропускной способности – чем более плотный материал, тем ниже пропускная способность;
• При выборе труб чаще всего отдают предпочтение полимерным гофрированным трубам, однако возможно использование керамических, асбоцементных и пористых труб. Категорически не подходят стальные трубы, так как они подвержены коррозии;
• На трубы необходимо нанести перфорацию (это может быть как готовая труба с отверстиями, так и доработанная своими руками). При этом диаметр отверстия делают меньше размера используемого гравия;
• Для наблюдения за состоянием системы и ее очистки необходимо использовать смотровые колодца (из колец или уже готовые). Размещают их на расстоянии не более 12 м друг от друга. Сам колодец делают накопительным (с цельным дном – здесь потребуется дополнительное отведение воды) или поглощающим (дна нет – вода уходит в землю через щебенку).

  Ценообразование

Стоимость системы дренирования в первую очередь зависит от ее метража. Тип системы также существенно влияет на стоимость – поверхностная система не требует больших затрат, в то время как глубинная закладка системы – более трудоемкий и финансово-затратный. При кольцевом дренаже может быть достигнута экономия за счет сокращения количества смотровых колодцев, в то время как в пристенном варианте потребуется несколько колодцев.

На цену окажет влияние и вид выбранных труб, а также марка геотекстиля.

Строительные материалы и инструменты

Как и для любой процедуры, для создания дренажной системы понадобятся строительные инструменты и материалы. Первым строительным инструментом является лопата, с помощью которой выкапываются канавы. Следующий главный компонент – это трубы из пластика, которые будут осуществлять отвод воды.

Понадобятся смотровые колодцы, специально предназначенная ножовка для металлических элементов. Нужен транспорт, который будет осуществлять перевозку крупного щебня, также необходим теплоизолятор, а именно геотекстиль. На данный утеплитель проводится укладка труб. И понадобится небольшое количество песка.

Выводы и полезное видео по теме

При разработке схемы и в процессе строительства дренажа могут возникнуть некоторые сложности. Чтобы они не стали препятствием для качественного отведения воды от участка, ознакомьтесь с полезными видеоматериалами.

Видео #1. Особенности обустройства системы водоотведения на участке:

Видео #2. Как обустроить дренаж на даче, используя подручные средства:

Видео #3. Особенности обустройства дренажа в саду:

Видео #4. Конструкция дренажного колодца из полимеров:

Видео #5. Как правильно уложить дренажные трубы:

Чтобы уложить дренажную трубу своими руками, потребуются время и силы, зато расходы будут только на материалы. Не экономьте на них: приобретайте трубы и колодцы хорошего качества.

Эффективная система водоотведения защитит от влаги посадки культурных растений, дом, хозпостройки и прослужит в течение многих лет. Главное, не забывать своевременно осматривать, чистить колодцы и дрены.
