Драйверы для светодиодов: виды, характеристики и критерии выбора устройств

Введение

Компаниями «Интеграл» (Республика Беларусь), «Тандем Электроника» (Российская Федерация) и СКТБ «Микроника» (Республика Беларусь) организовано производство LED-ламп и светильников, начиная от разработки, производства интегральных микросхем (ИМС) LED-драйверов и систем управления освещением и заканчивая изготовлением плат применения.

Производимые LED-лампы и светильники характеризуются продолжительным сроком эксплуатации, крайне низким уровнем энергопотребления, высокой светоотдачей, отсутствием пульсаций светового потока, нечувствительностью к нестабильной электросети и к частым включениям/выключениям, способностью уверенно работать в условиях повышенной влажности и серьезных морозов. В случае необходимости используется модульное расположение LED-диодов в осветительной системе, что позволяет не заменять незамедлительно LED-лампу при выходе из строя одного или нескольких светодиодов, так как общая светоотдача такой системы изменяется незначительно.

Светодиодные лампы и светильники обычно состоят из светодиодного модуля и платы источника тока (LED-драйвера), размещенных в корпусе-радиаторе. Все LED-лампы, трубки и светильники компаний «Интеграл» и «Тандем Электроника» комплектуются LED-драйверами, разработанными компанией СКТБ «Микроника», которая использует в их составе ИМС собственной разработки.

Во многих случаях актуально создание с целью экономии электроэнергии (системы уличного, офисного освещения, «умный дом») или для реализации специальных режимов освещения (птицеводческие фабрики, тепличное освещение и др.) управляемых систем освещения, в составе которых необходим управляемый источник питания (УИП). Использование УИП в таких системах освещения может обеспечивать как групповое, так и адресное управление каждым светильником. Кроме того, УИП обеспечивают поддержку открытой распределенной архитектуры с интеллектуальной периферией, которая позволяет, во-первых, оптимизировать систему управления освещением под индивидуальные требования заказчика, во-вторых, система имеет расширенные функции по управлению освещением и обеспечивает возможность ее интеграции с другими распределенными системами управления. Основная область применения таких систем — птицеводческие помещения, энергосберегающее уличное и офисное освещение.

Как работает драйвер

LED-драйвер – источник постоянного тока, который создает на выходе напряжение. В идеале оно не должно зависеть от подаваемой на драйвер нагрузки. Сеть переменного тока характеризуется нестабильностью и нередко в ней наблюдаются значительные перепады параметров. Стабилизатор должен сглаживать перепады и предотвращать их негативное влияние.

К примеру, подключая к источнику напряжения 12 В резистор на 40 Ом можно получить стабильный показатель тока в 300 мА.

Рисунок 2. Внешний вид регулятора.

Если подключить параллельно два одинаковых резистора на 40 Ом, ток на выходе будет составлять уже 600 мА. Такая схема достаточно проста и характерна для самых дешевых электрических приборов. Она не способна автоматически поддерживать нужную силу тока и противостоять пульсациям напряжения в полной мере.

Светодиодный драйвер — что это такое

Прямой перевод слова «драйвер» означает «водитель». Таким образом, драйвер любой светодиодной лампы выполняет функцию управления подающимся на устройство напряжением и регулирует параметры освещения.

Рисунок 1. Светодиодный драйвер.

Светодиоды это электрические приборы, способные излучать свет в некотором спектре. Чтобы прибор работал правильно, необходимо подавать на него исключительно постоянное напряжение с минимальными пульсациями. Условие особенно актуально для мощных светодиодов. Даже минимальные перепады напряжения способны вывести прибор из строя. Незначительное снижение входного напряжения мгновенно отразится на параметрах светоотдачи. Превышение установленного значения приводит к перегреву кристалла и его перегоранию без возможности восстановления.

Классическая схема драйвера

Для самостоятельной сборки LED блока питания разберемся с наиболее простым устройством импульсного типа, не имеющего гальванической развязки. Главное преимущество такого рода схем – простое подключение и надежная работа.

Схема преобразователя на 220 В представлена в качестве импульсного блока питания. При сборке необходимо соблюдать все правила электробезопасности, т. к. здесь нет пределов по токоотдаче

Схема такого механизма составлена из трех основных каскадных областей:

1. Разделитель напряжения на емкостном сопротивлении.
2. Выпрямитель.
3. Стабилизаторы напряжения.

Первый участок – противодействие, оказываемое переменному току на конденсаторе С1 с резистором. Последний требуется исключительно для осуществления самостоятельной зарядки инертного элемента. На работу схемы он не оказывает влияния.

Номинальное значение резистора может находиться в диапазоне 100 кОм-1 Мом, с мощностью 0,5-1 Вт. Конденсатор должен быть электролитическим, а его эффективное амплитудное значение напряжения – 400-500 В

Когда образованная полуволна напряжения проходит через конденсатор, ток протекает до тех пор, пока обкладки полностью не зарядятся. Чем меньше емкость механизма, тем меньше времени будет затрачено на его полный заряд.

Например, прибор объемом 0,3-0,4 мкФ заряжается в течение 1/10 периода полуволны, т. е. всего десятая доля проходящего напряжения пройдет через этот участок.

Процесс выпрямления на этом участке выполняется по схеме Гретца. Диодный мост подбирается, отталкиваясь от номинального тока и обратного напряжения. При этом последнее значение не должно быть меньше 600 В

Второй каскад является электрическим устройством, преобразующим (выпрямляющим) переменный ток в пульсирующий. Такой процесс называется двухполупериодным. Поскольку одна часть полуволны была сглажена конденсатором, на выходе этого участка постоянный ток будет равен 20-25 В.

Так как питание светодиодов не должно превышать 12 В, для схемы необходимо использовать стабилизирующий элемент. Для этого вводится емкостный фильтр. Например, можно применять модель L7812

Третий каскад работает на базе сглаживающего стабилизирующего фильтра – электролитического конденсатора. Выбор его емкостных параметров зависит от силы нагрузки.

Поскольку собранная схема воспроизводит свою работу сразу, нельзя касаться оголенных проводов, т. к. проводимый ток достигает десятков ампер – предварительно проводится изоляция линий.

Регулировка яркости

Для регулирования яркости светодиода можно использовать компактные светодиодный диммеры, которые появились недавно. Если его мощности будет недостаточно, то можно поставить диммер побольше. Обычно они работают в двух диапазонах на 12В и 24В.

Управлять можно с помощью инфракрасного или радиопульта дистанционного управления (ДУ). Они стоят от 100руб за простую модель и от 200руб модель с пультом ДУ. В основном такие пульты используют для диодных лент на 12В. Но его с лёгкостью можно поставить к низковольтному драйверу.

Диммирование может быть аналоговым в виде крутящейся ручки и цифровым в виде кнопок.

Как изготовить драйвер для светодиодов своими руками

Для работы требуется:

• маломощный
  паяльник (25-40 Вт);
• флюс
  (желательно нейтральный);
• оловянно-свинцовый
  припой;
• кусачки
  и пласкогубцы;
• многожильные
  медные провода в изоляции с сечением 0,35-1 м2;
• изолента
  (термоусадочная трубка);
• мультиметр;
• печатная
  плата.

Перечень компонентов зависит от того,
какой блок питания необходимо сделать.

Пример
расчета

Самая простая схема для подключения
светодиодов к источникам с низким напряжением. Прежде всего, рассчитывается
мощность блока, базируясь на параметры источников света. Вольтаж должен быть на
20-30% выше показателя подключаемой лампочки или ленты. На выходе напряжение
зависит от падения вольтажа на светодиоде.

Если нужно подключить 6 светодиодов, падение напряжения в которых 2 В (на каждом), требуется блок на 12 В и 300 мА при последовательном размещении. Чтобы подключить те же элементов в 2 параллельные линии, необходимы другие показатели – напряжение 6 В, ток 600 мА. Для таких диодов подойдет простой драйвер, состоящий из диодного моста, 2-х конденсаторов и резистора.

Диодный мост состоит из 4-х
разнонаправленные диодов, задача которых – превратить синусоидальный переменный
электроток в пульсирующий. К плюсу моста (со стороны входа) присоединяется пленочный
конденсатор, к минусу – сопротивление, параллельно –электролитический конденсатор
(для сглаживания перепадов напряжения). Значение электротока зависит от метода подключения
(если диодов несколько, их можно соединить последовательно или параллельно).

Для мощного
светодиода (например, 3Вт) подойдет стабилизатор-драйвер,
созданный на основе микросхемы LM317
и резистора. У стабилизатора LM317 постоянный вольтаж 1,25. Если лампа новая,
ей требуется ток 700 мА (максимальное значение). Чтобы рассчитать сопротивление
резистора, нужно напряжение разделить на ток:

1,25/0,7 = 1,78 Ом.

Такого резистора нет, поэтому нужно
купить элемент на 1,8 Ом.

Так как микросхема LM317 предназначена
для тока до 1,5 А, потребуется радиатор.

Драйвер для трех led по 1 Втможно
сделать из зарядного устройства мобильного телефона, если немного
усовершенствовать микросхему. Нужно снять корпус и выпаять имеющийся резистор и
припаять другой (на 5 кОм). Светодиоды соединить последовательно и подключить к
выходному каналу. Входные каналы заменить шнуром для присоединения к сети.

Для светодиодного источника с мощностью 10 Вт можно собрать блок питания на электронной плате люминесцентной лампы на 20 Вт. Купить нужно дроссели, диоды, конденсаторы и транзисторы.

Важные нюансы сборки

Падение напряжения на светодиодах 3-30 В.
Это очень мало, если сравнивать с вольтажом сети. Готовые микросхемы отличаются
только показателями входного напряжения. При выборе необходимо учесть, что
падения напряжения на источниках света должно составлять 10-20% от вольтажа драйвера.
Поэтому не стоит делать на основе микросхемы блок для подключения к сети, если
имеется 1 или 2 диода на 3-6 В.

Все элементы на плате размещаются так, чтобы между ними было минимальное расстояние и количество перемычек. Полярность и распиновку лучше проверить в технической документации. Если элементы не новые, обязательна проверка мультиметром. Паяльник лучше выбрать небольшой, способный нагреваться до 260оС.

Конденсаторы, резисторы, диоды,
микросхемы паять достаточно сложно, если их нельзя предварительно закрепить на
плате. Чтобы повысить качество пайки, желательно залудить места, куда будут
ставиться компоненты. Для этого капается немного флюса, на паяльник берется
припой и наносится на то же место.

Каждый элемент нужно брать пинцетом за
ножку, которую нужно припаять, и приставить к месту пайки. Потом на ножку
наносится капля флюса, берется паяльник и подносится к припаиваемой ножке.
Прикоснуться достаточно примерно на секунду, так как припой и флюс уже есть.
Ножка сразу погружается в припой, нанесенный в процессе лужения.

Если элементы можно закрепить на плате,
припой должен быть с флюсом. В одну руку нужно взять паяльник, в другую –
проволоку. Место пайки греется 3-4 секунды, потом к нему подносится припой. При
соприкосновении элемента, паяльника и проволоки последняя плавится, флюс
вытекает, через секунду паяльник можно убрать.

Одновременно с паяльником желательно купить специальный отсос и очки. Если случится, что элемент припаялся не туда или на месте пайки образовался огромный бугор, нужно разогреть припой, взять отсос и нажать на кнопку. Все лишнее с платы моментально исчезнет. При работе с проводами и ножками элементов они могут отпружинить. Чтобы горячий припой не попал в глаза, работать желательно в очках.

Как рассчитать

Для правильной организации электрической цепи важно рассчитать выходные параметры. На основе полученных данных реализуется подбор конкретной модели

Расчет начинается с рассмотрения светодиодов с учетом их напряжения и тока. Характеристики можно увидеть в документах. К примеру, используются диоды напряжением 3,3 В с током 300 мА. Необходимо создать светильник, в котором три светодиода расположены один за другим последовательно.  Рассчитывается падение напряжение в цепи: 3,3 * 3 = 9,9 В. Ток в данном случае остается постоянным. Значит пользователю потребуется драйвер с выходным напряжением 9,9 В и силой тока 300 мА.

Конкретно такой блок найти не удастся, поскольку современные приборы рассчитаны на использование в некотором диапазоне. Ток прибора может быть немного меньше, лампа будет менее яркой. Превышать ток запрещено, поскольку такой подход способен вывести прибор из строя.

Теперь требуется определить мощность устройства. Хорошо, если она будет превышать нужный показатель на 10-20%. Расчет мощности осуществляется по формуле, умножая рабочее напряжение на ток: 9,9 * 0,3 = 2,97 Вт.

Рисунок 7. Плата драйвера.

Где нашли применение драйвера для светодиодов

Как правило, светодиодные драйверы рассчитаны на работу с напряжением 10, 12, 24, 220 В и постоянным током в 350 мА, 700 мА и 1 А. Стабилизаторы тока для светодиодов производят, в основном, под определенные изделия, но существуют и универсальные устройства, подходящие к LED-элементам ведущих производителей.

Стабилизаторы тока применяются и в уличном (основном и декоративном) освещении

В основном LED-драйвера в сетях с переменным током используются для:

• систем уличного и бытового освещения;
• настольных офисных светильников;
• светодиодных лент и декоративной подсветки.

В электроцепях с постоянным током стабилизаторы нужны для нормальной работы бортового освещения и фар автомобиля, переносных фонарей и т.д.

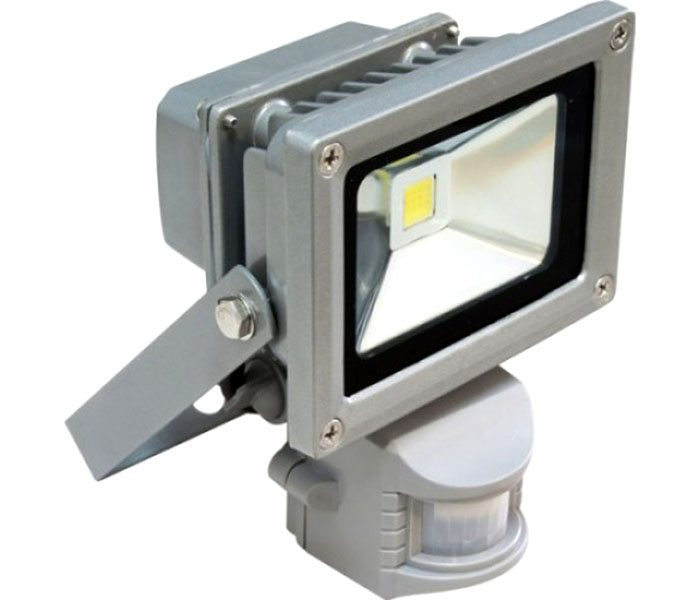

Применяют драйвера и в светодиодных прожекторах с датчиками движения

Токовые стабилизаторы адаптированы для работы с системами контроля и датчиками фотоэлементов, а в силу своей компактности могут быть легко установлены в распределительных коробках. Также посредством драйверов можно легко менять яркость и цвет светодиодных элементов, уменьшая величину тока посредством цифрового управления.

Отличительные характеристики

В работе драйвера, подключаемого в схему
светодиодных светильников, первоочередное место занимают три параметра:

1. Мощность.
2. Ток
   номинальный.
3. Напряжение
   выходное.

Значение мощности на модуле всегда указывается в
диапазоне значений. При подборе его для конкретной системы освещения его
максимальное значение должно быть выше на 20-30% суммарного аналогичного
показателя для всех лед-элементов. Номинальный ток драйвера должен быть таким
же, как и у светильника. От этого будет напрямую зависеть яркость свечения led-кристаллов.
Выходное напряжение равняется сумме падения этого параметра для каждой
конкретной светодиодной лампочки в цепи и зависит от способа их подключения.

Помимо этого, существует ряд факторов, оказывающих
прямое влияние на работу драйвера для схемы светодиодных светильников с любыми
параметрами. Это такие аспекты, как:

1. Наивысшее и наименьшее значение характеристик на входе и выходе.
2. Уровень защиты от пыли и влаги.
3. Материалы и компоненты в составе.
4. Фирма-изготовитель.

Как выбрать драйвер для светодиодов.

От выбора драйвера зависит срок службы светодиодов. При этом светодиод достигает своих номинальных характеристик, так как получает необходимую ему мощность.

В зависимости от степени защиты драйвер можно применять либо дома, либо на улице. Внешне драйвер может быть открытым, в корпусе из перфорированного металла, либо – закрытый, размешенный в герметичной металлической коробке. Для дома достаточно негерметизированного пластикового корпуса, в котором расположен электронный блок.

Сразу стоит учесть, что ограничивающий резистор – это не самый лучший вариант. Он не избавит ни от скачков питающей сети, ни от импульсных помех. Любое изменение напряжения приведет в скачку тока. Линейные стабилизаторы также не являются достойным средством запитки светоизлучающих диодов. Его способности ограничиваются низкой эффективностью.

Выбор драйвера производится только после того, как известна суммарная мощность, схема подключения и количество светодиодов.

Сейчас много подделок и одни и те же по типоразмерам диоды могут обеспечивать разные мощности. Лучше использовать только известные марки электротехнической продукции.

На корпусе драйвера для подключения светодиодов, всегда размещена спецификация. Она включает:

• класс защищенности от пыли и жидкости,
• мощность,
• номинальный стабилизированный ток,
• рабочее входное напряжение,
• диапазон выходного напряжения.

Достаточно популярны бескорпусные led-драйверы. Плату потребуется разместить в корпусе. Это необходимо для безопасного использования. Платы больше подходят для радиолюбителей-энтузиастов. У них входное напряжение может быть либо 12 В, либо 220 В.

Также стоит продумать о размещении драйвера. Температура и влажность влияют на надежность системы освещения.

Не стоит пытаться выжать из источника тока максимум. Это приводит к работе на предельных режимах, соответственно возникает повышенный нагрев. Превышение может вывести стабилизатор из строя.

Разновидности блоков питания

Рассмотрев устройство блока питания светодиодной лампы, нужно обратить внимание на разновидности подобных приборов. Они могут быть трансформаторными или импульсными

Они отличаются устройством и принципом работы.

Так, в основе трансформаторного блока применяется трансформатор. Это прибор понижающего типа. Напряжение для любой лампы светодиодного типа нужно понижать с 220 В до 12 В или иного нужного значения. Только после этого ток подается на выпрямитель. Любая светодиодная лампа работает от постоянного тока.

Преимуществом трансформаторных разновидностей приборов является простота их конструкции. Они способны выдержать нагрузку в режиме холостого хода и имеют развязку от бытовой сети. Однако у представленной разновидности блока имеются и недостатки. Основными из них являются малый КПД (50-70%), а также чувствительность системы к перегрузкам.

Импульсный блок питания для светодиодных ламп также имеет в своей конструкции трансформатор. Но в этом случае он работает на более высоких частотах. Поэтому его вес и размер в несколько раз меньше. Обычный трансформаторный блок питания работает на частоте 50 Гц. Он значительно габаритнее. КПД импульсного прибора составляет 70-80%.

В импульсных разновидностях прибора также присутствует развязка от сети. Этот прибор также чувствителен к перегрузкам, но при этом может перестать функционировать даже при холостом ходе. Такой прибор при значительной перегрузке может воспламеняться.

Необходимые материалы и инструменты

Для того, чтобы собрать самодельный драйвер, потребуются:

• Паяльник мощностью 25-40 Вт. Можно использовать и большей мощности, но при этом возрастает опасность перегрева элементов и выхода их из строя. Лучше всего использовать паяльник с керамическим нагревателем и необгораемым жалом, т.к. обычное медное жало довольно быстро окисляется, и его приходится чистить.
• Флюс для пайки (канифоль, глицерин, ФКЭТ, и т.д.). Желательно использовать именно нейтральный флюс, — в отличие от активных флюсов (ортофосфорная и соляная кислоты, хлористый цинк и др.), он со временем не окисляет контакты и менее токсичен. Вне зависимости от используемого флюса после сборки устройства его лучше отмыть с помощью спирта. Для активных флюсов эта процедура является обязательной, для нейтральных — в меньшей степени.
• Припой. Наиболее распространенным является легкоплавкий оловянно-свинцовый припой ПОС-61. Бессвинцовые припои менее вредны при вдыхании паров во время пайки, но обладают более высокой температурой плавления при меньшей текучести и склонностью к деградации шва со временем.
• Небольшие плоскогубцы для сгибания выводов.
• Кусачки или бокорезы для обкусывания длинных концов выводов и проводов.
• Монтажные провода в изоляции. Лучше всего подойдут многожильные медные провода сечением от 0.35 до 1 мм2.
• Мультиметр для контроля напряжения в узловых точках.
• Изолента или термоусадочная трубка.
• Небольшая макетная плата из стеклотекстолита. Достаточно будет платы размерами 60х40 мм.

Макетная плата из текстолита для быстрого монтажа

Ремонт драйвера (LED) лампы

Иногда источник света отказывается работать в самый неподходящий момент. Это может произойти из-за его неправильной эксплуатации или по вине производителя (так часто бывает с китайской низкокачественной продукцией).

Самый простой драйвер для светодиодной лампы 220 В часто выполняют на обычных элементах (диодах, резисторах и т. д.). В этой схеме один или несколько светодиодов сразу выходят из строя при пробое конденсатора или одного из диодов моста. Поэтому сначала проверяют эти радиодетали.

Вместо светодиодов временно подключают обычную лампочку на 15-20 ватт (например, от холодильника). Если все детали кроме светодиода целы, она слабо горит.

Второй вариант представляет собой выпрямитель с делителем напряжения, импульсным стабилизатором на микросхеме и разделительным трансформатором. При неисправности люстры проверяют последовательно все элементы. Схема может отличаться от приведенной, но алгоритм поиска такой же.

Схема драйвера светодиодной лампы

Как отремонтировать:

1. Сначала проверяют, поступает ли на светодиодные матрицы напряжение. Если оно есть, ищут неисправные LED детали и меняют их. Если с напряжением все в порядке, проверяют диоды моста и входные конденсаторы.
2. Если они тоже целы, измеряют напряжение питания микросхемы (4-я ножка). При его отличии от 15-17 В этот элемент скорее всего неисправен, его следует заменить.
3. Если микросхема целая и на ее 5 и 6-й ножках есть импульсы (проверяют осциллографом), то «виноваты» трансформатор и его цепи – конденсатор или диоды, подключенные к нему.

Многие люди приобретают длинные цепочки светодиодов, укрепленных на гибких подложках. Это LED ленты.

Есть два варианта таких источников:

• только LED приборы без дополнительных деталей;
• изделия с подпаянными к каждому элементу или цепочкам из 4-6 светодиодов резисторами, которые рассчитаны так, чтобы при напряжении 12-36 В и номинальном токе осветительные элементы не сгорали.

В обоих случаях часто применяют драйвера, которые уже были рассмотрены выше. Но иногда питание второго варианта LED лент осуществляется с помощью модуля, представляющего собой трансформаторный блок питания.

Cхема простого источника питания.

При ремонте драйвера светодиодного светильника 36 ватт, если ни один светодиод или цепочка не горят, сначала проверяют трансформатор на обрыв. Затем диоды и конденсатор выпрямителя. Детали R1 и C1 в такой схеме портятся очень редко.

Если хоть один или несколько элементов зажглись – напряжение питания поступает. В этом случае проверяют светодиоды и меняют их.

Как подобрать драйвер для светодиодов

На рынке представлен широкий ассортимент драйверов для светодиодов от разных производителей. Многие из них, особенно китайского производства, отличаются низкой ценой. Однако покупать такие устройства не всегда выгодно, так как большинство из них не соответствует заявленным характеристикам. Кроме того такие драйверы не сопровождаются гарантией, а в случае обнаружения брака их нельзя вернуть или заменить на качественные.

Так существует вероятность приобретения драйвера, заявленная мощность которого составляет 50 W. Однако на деле оказывается, что эта характеристика имеет непостоянный характер и такая мощность является лишь кратковременной. В реальности же такое устройство будет работать как LED-driver 30W или максимум 40W. Так же может оказаться, что в начинке не будет хватать некоторых компонентов, отвечающих за устойчивое функционирование драйвера. Кроме того могут применяться компоненты низкого качества и с небольшим сроком службы, что является по сути браком.

Ресурс работы качественного драйвера — более 70 тыс. часов

При покупке стоит обращать внимание на указание бренда изделия. На качественном товаре обязательно будет указан изготовитель, который предоставит гарантию и будет готов отвечать за свою продукцию. Следует отметить, что и срок службы драйверов от проверенных производителей будет гораздо больше

Ниже приведено ориентировочное время работы драйверов в зависимости от изготовителя:

Следует отметить, что и срок службы драйверов от проверенных производителей будет гораздо больше. Ниже приведено ориентировочное время работы драйверов в зависимости от изготовителя:

• драйвер от сомнительных производителей – не более 20 тыс. часов;
• устройства среднего качества – около 50 тыс. часов;
• преобразователь от проверенной фирмы-изготовителя с использованием качественных компонентов – свыше 70 тыс. часов.

Для рассчета требуемого напряжения на выходе, необходимо учитывать мощность и силу тока

Статья по схемам светодиодных драйверов и их ремонту

Саша, здравствуйте.

Очень хороший у Вас сайт. Хочу поделиться схемами некоторых электронных устройств, срисованных мною с самих девайсов.

В частности, по теме освещения — схемы двух модулей от автомобильных LED прожекторов с напряжением на 12В. Заодно, хочу задать Вам и читателям несколько вопросов по комплектующим этих модулей.

Я не силён писать статьи, об опыте ремонта каких-то электронных устройств (это, в основном, – силовая электроника) пишу только на форумах, отвечая на вопросы участников форума. Там же делюсь схемами, срисованными мною с устройств, которые мне приходилось ремонтировать. Надеюсь, схемы светодиодных драйверов, нарисованные мною, помогут читателям в ремонте.

На схемы этих двух LED драйверов, обратил внимание потому, что они просты, как самокат, и их очень легко повторить своими руками. Если с драйвером модуля YF-053CREE-40W, вопросов не возникло, то по топологии схемы второго модуля LED прожектора TH-T0440C, их несколько

Ремонт светодиодной лампы «LL-CORN» (лампа-кукуруза) E27 12 Вт 80x5050SMD

Ремонт лампы на 12 Вт делается по той же схеме. На корпусе не было обнаружено сгоревших светодиодов, поэтому пришлось вскрыть корпус, чтоб осмотреть драйвер.

С этой лампой возникли проблемы. Провода драйвера были слишком короткими, пришлось снять цоколь.

Цоколь выполнен из алюминия. Он крепился к корпусу с помощью закернения. Поэтому, нужно было высверлить места креплений сверлом, диаметр которого 1,5 мм. Далее цоколь был поддет ножом и снят. Провода, находящиеся внутри пришлось перекусить.

Внутри находились 2 одинаковых драйвера, каждый из которых запитывал 43 диода.

Драйвер окутан термоусаживающей трубочкой, ее пришлось разрезать.

После устранения неполадок, на драйвер насаживается эта же трубка и обжимается пластиковой стяжкой.

Схема драйвера подразумевает в себе защиту. С1 защищает от импульсных перепадов, R2, R3 от бросков тока. Во время проверочных работ были замечены обрывы R2. Скорее всего, на лампу было подано напряжение, превышающее норму. Резистора на 10 Ом не было, поэтому был впаян резистор на 5,1 Ом. Лампа засветилась. Далее нужно было подключить драйвер к цоколю.

Первым делом короткие провода были заменены более длинными. Драйверы были соединены по питающему напряжению. Чтоб прикрепить провода к резьбовой части цоколя, необходимо зажать их между пластиковым корпусом и цоколем.

А как подключиться к центральному контакту? Алюминий не паяется, поэтому провод был припаян к латуневой пластинке, в которой было высверлено отверстие под М 2,5. Подобное отверстие было высверлено в контакте. Все это было скручено винтом. Далее был одет цоколь и накерниванием закреплен к корпусу лампы. Лампа была пригодна к работе.

Схема драйвера светодиодной лампы 220 в

Светодиодная лампа общего назначения
состоит из корпуса, системы охлаждения и электронной части.

К корпусу относится:

• цоколь;
• пластиковая
  колба;
• рассеиватель
  света.

Электрическая часть, расположенная в
цоколе, тоже различная, количество компонентов зависит от цены:

• при
  стоимости лампы 2-3$ микросхема без трансформатора (только выпрямители и
  конденсаторы), напряжение снижается, выпрямляется и сглаживается, ток
  ограничивает SMD-резистор, установленный на плате с диодами;
• у
  фирменных лампочек у
  драйвера может быть одна из двух микросхем:
• с
  импульсным трансформатором и стабилизатором;
• с
  ЧИМ (частотно-импульсным модулятором) или ШИМ.

Это более сложные и дорогие конструкции,
обеспечивающие функцию диммирования.

Назначение и сфера использования

Диодные кристаллы состоят из двух полупроводников – анода (плюс) и катода (минус), которые и отвечают за трансформацию электросигналов. Одна область имеет проводимость P-вида, вторая – N. При подключении источника питания через эти элементы потечет ток.

За счет такой полярности электроны из зоны P-типа устремляются в зону N-типа, и наоборот, заряды из точки N устремятся к Р. Однако каждый раздел области имеет свои границы, называющиеся P-N переходами. На этих участках частицы встречаются и взаимопоглощаются или рекомбинируются.

Диод относится к полупроводниковым элементам и обладает только одним p-n переходом. По этой причине, главной характеристикой, определяющей степень яркости их свечения, является не напряжение, а ток

Во время P-N переходов напряжение снижается на определенное количество вольт, всегда одинаковое для каждого элемента цепи. Учитывая эти значения, драйвер стабилизирует показатели входящего тока и образует на выходе постоянную величину.

Какая требуется мощность и какие значения потерь при P-N прохождении указываются в паспорте светодиодного прибора. Поэтому при выборе диодной лампочки необходимо учитывать параметры блока питания, диапазон которых должен быть достаточным для компенсации утраченной энергии.

Для того, чтобы мощные светодиоды отработали указанное в характеристиках время, требуется стабилизирующее устройство – драйвер. На корпусе электронного механизма всегда показано его выходное напряжение

Блоки питания с напряжением от 10 до 36 В применяются для оснащения осветительных приборов.

Техника может быть самых различных видов:

• фары автомобилей, велосипедов, мотоциклов и т. д.;
• небольшие переносные или уличные фонари;
• светодиодные линейки, ленты, потолочные лампочки и модули.

Однако для маломощных светодиодов, а также в случае использования постоянного напряжения, драйверы допустимо не применять. Вместо них в схему вносится резистор, также питающийся от сети 220 В.

Разновидности светодиодных драйверов

Есть несколько типов преобразователей для полупроводниковых источников света. Основные типы – линейный и импульсный. Каждый из них создается для своих целей и имеет свои нюансы.

Линейный

Этот тип применяют часто. Его сборка, при наличии всех деталей, может длиться 5-10 минут. Наладка ему почти не нужна – он начинает работать сразу.

В схеме присутствует линейный стабилизатор тока, который можно представить как переменный резистор, управляемый электронной схемой.

При подаче входного напряжения оно идет на регулирующий элемент и затем на схему (КТ) контроля тока. После этого оно появляется на выходе, к которому подсоединена нагрузка. Узел КТ проверяет ток и в зависимости от этого меняет сопротивление регулирующего элемента.

Недостаток подобного устройства – низкий КПД.

Импульсный

В основе этого типа драйвера лежит другой принцип. Регулирующим элементом здесь выступают ключи с трансформатором. При подаче напряжения на обмотках начинает запасаться энергия (в магнитном поле). Ток постепенно возрастает.

Как только он достигнет нужной величины, произойдет переключение ключей. Запасенная энергия пойдет в цепь, и ток начнет уменьшаться. По достижении минимального значения вновь сработают ключи и процесс повторится.
