Ливневая канализация в частном доме — виды устройство + правила монтажа

Особенности конструкции

                Ливневая канализация состоит из двух участков:

• внутренний;
• наружный.

Внутренняя ливневая канализация — это все
элементы, расположенные на кровле и вертикальные трубопроводы, по которым вода
перемещается в приемные емкости. Наружная часть представляет собой систему
транспортировки стоков в дождевой коллектор. Состав и конструкция внешних
участков практически одинаковы у всех систем.
Разница заключается в способе сбора и перемещения воды с кровли вниз.

Дома со скатной кровлей

                Здания
с наклонными скатами крыш оснащаются системой приемных лотков, установленных по
периметру крыши. Вода стекает в них, проходит к приемным воронкам, спускается по водосточным трубам и
направляется в приемные резервуары или в магистральную линию. Все системы
подобного типа являются самотечными. Это означает, что монтаж внутренней ливневой канализации необходимо
производить с учетом уклона лотков. Ремонт и уход за подобными системами несложен, так как скрытые
элементы отсутствуют. Однако, размещение компонентов на большой высоте
затрудняет работы и делает обслуживание или замену крайне опасной процедурой.  Открытые лотки часто заполняются мелким
мусором, принесенным ветром. Засоры быстро увеличиваются и уплотняются,
преграждая путь стокам.  Если не производить
периодическую очистку водостоков, влага будет переливаться через край, попадать
на стены и окна нижних
этажей. Это единственный недостаток подобных систем.

Дома с плоской кровлей

Внутренняя ливневая канализация в многоэтажном доме
с плоской крышей представляет собой одну или несколько приемных воронок,
соединенных с вертикальным трубопроводом. Другое название — сифонный водосток. Он
проходит до нижнего этажа, выходит из фундамента и присоединяется к
магистральной линии. Для организации эффективного сбора воды к воронкам
делается уклон. Диаметр стояка
должен обеспечивать достаточную пропускную способность, чтобы удаление дождевой
воды происходило без задержек.

Иногда встречается более сложное
строение внутренних сифонных
систем. Приемные воронки соединяются с горизонтальными трубопроводами,
расположенными под плитой перекрытия. От горизонтальных труб отходит Г-образный
присоединительный элемент, подключенный к стояку. Принцип работы сети не
меняется, различие только в конструкционных вопросах.

Ремонт ливневой канализации в многоквартирном доме
значительно упрощается, если она собрана по сифонному типу. Все возможные
проблемы заключаются в засорении стояка. Обслуживать, ремонтировать и менять узлы при таком
расположении элементов гораздо проще и безопаснее.

Проектирование подобных систем
производится исходя из общей конфигурации здания. Согласно нормам СНиП, на один
подъезд приходится один стояк, или на 250 м2 кровли — один
вертикальный трубопровод

Важно обеспечить качественную герметизацию всех
соединений, иначе возникнут протечки, разрушающие материал стен или фундамент. Стояки канализации высотных
зданий являются общедомовым имуществом, поэтому заботы о состоянии этих
элементов ложатся на плечи работников управляющих компаний

Внутренний водосток

Внутренние ливневые водостоки используются для сбора осадков с крыши и быстрой их транспортировки по трубам в места утилизации или временного хранения

Очень важно, чтобы производительность системы обеспечивала эффективный отвод талой или дождевой воды. Для этого используются два типа ливневок: сифонно-вакуумная и гравитационная (самотечная)

Область применения и отличия:

• Самотечная система – используются открытые желоба и дождеприемники, после чего под действием гравитации по трубам с уклоном стоки самотеком поступают в канализацию или дождевые коллекторы. Как правило, используется в жилых домах и нежилых строениях с высотой до 5 этажей и небольшой площадью кровли (наполняемость труб даже в ливень, как правило, не превышает 50 %).
• Сифонно-вакуумная система – идеально подходит для регионов с интенсивными осадками, для зданий с большой площадью кровли, поскольку имеет высокую производительность и наполняемость труб близкую к 100 %.

Сифонно-вакуумный эффект целесообразно использовать, если площадь кровли составляет от 2000 м2 (торговые центры, станции технического обслуживания, многоэтажные дома, складские комплексы). Также сифонно-вакуумный эффект позволяет организовать быстрый отвод талой воды при резкой смене температуры или во время сильной грозы. В противных случаях (небольшая площадь, умеренные осадки), сифонно-вакуумная ливневая канализация работает как обычная самотечная система.

Особенности и назначение

Ливневая или, как ее часто называют, дождевая канализация представляет собой систему водопроводных труб, а также фильтров и разнообразных приспособлений, используемых для эффективного выведения излишков влаги с придомовой территории. В этом заключается основная задача ливневки, однако набор функций водоотводом не ограничивается:

• при помощи ливневой системы можно организовать полив сада и огорода на приусадебном участке, положительное воздействие талой воды на рост и развитие растений известны каждому дачнику;
• повышение долговечности здания и улучшение прочности и крепости его опор – это обусловлена тем, что дождевая канализация исключает чрезмерное подтопление фундамента, а кроме того, предотвращает развитие грибка и плесени;
• качественная фильтрация воды и очищение ее от песка и прочих видов примесей;
• поддержание целостности тротуарной плитки и асфальтовых покрытий, которые часто разрушаются под воздействием бьющих струй воды;
• минимизация риска затекания воды в цоколь;
• полное исключение образования луж и грязи на участке после дождя.

Требования для внутренней ливневой канализации

Нормативно-правовая база, содержащая требования к проектированию, монтажу, обслуживанию внутренней ливневой канализации:

• ГОСТ 25150-82 – описывает основные определения, термины, положения, касающиеся канализации.
• СНиП 2.04.01-85* – основной документ, содержащий требования к внутреннему водопроводу и канализации зданий. Содержит отдельные разделы, описывающие правила прокладки внутренней канализации, правила выполнения гидравлических расчетов, схему установки элементов канализационной системы, правила подключения к местным установкам очистки и перекачки сточных вод.
• СП 32.13330.2012 – актуализированное издание СНиП 2.04.01-85 («Канализация. Наружные сети и сооружения»). Содержит требования к линейным водоотводам, информацию по проектированию и благоустройству дождевой канализации.
• СанПиН 2.1.5.980-00 – регулирует водоотведение населенных мест и санитарную охрану водных объектов. Описывает требования к степени очистки сбрасываемых ливневых вод, условия отведения стоков, нормативы качества воды.

Также при проектировании и монтаже ливневых канализационных систем требуется учитывать территориальные строительные нормы, например для Московской области:

• ТСН 40-302-2001– описывает организацию сбора и очистки стоков.
• ТСН 30-303-2000 – определяет правила застройки населенных пунктов.
• ТСН 30-304-2000 – нормы и правила проектирования зданий.

Наиболее полную информацию и требования к проектированию ливневой канализации можно найти в «Техническом указателе по проектированию и строительству дождевой канализации».

К системам дождевой канализации не относятся внутренние коммуникации, по которым осуществляется, в том числе, и сток талой, дождевой воды. Поэтому, проектирование, монтаж, обслуживание ливневой канализации должно осуществляться по правилам как для внутренней канализации. С учетом требований прочности и стойкости к коррозии допускается использовать следующие материалы: чугун, асбестоцемент, железобетон, пластмассу, стекло для самотечных сетей. Чугун, асбестоцемент, пластмассу, железобетон для напорных сетей.

Не допускается:

Этапы подготовки к установке ливневой системы

Работы стоит сразу начинать после окончания планировки фасада и благоустройства территории. Вам необходимо:

1. Выполнить вертикальную отсыпку грунтов на участке и уплотнить их. Это необходимо для того, чтоб избежать деформации оборудования.
2. Монтаж по отводу осадков с крыш за пределы участка. Это помогает уберечь фундамент от промокания и разрушения.
3. Определить способ и место для отведения осадковой жидкости. Место должно определяться в индивидуальном порядке, исходя из местности. Существует два вариант: дренажные канавы и канализационная система.
4. Сбор дождевой воды на плиточных покрытиях. Устанавливаются только при наличии конт-уклона от прилегающей территории или постройки.

Порядок установки

Монтаж ливневок играет большую роль в ее дальнейшей производительности. Правильная последовательность действий даст исправную работу  и высокую эффективность. В интернете можно найти множество различных фото, объясняющих принципы установки. Мы же ниже попробуем описать вам ее.

Итак, устанавливаем компоненты в такой последовательности:

1. Закрепляем локальные точки сбора воды под трубы;
2. Проводим линейный отвод, в основу которого входят лотки;
3. Соединяем все компоненты трубами с коллектором.

Для чего нужна ливневая канализация

Ливневые системы известны еще с древних времен и их эффективность доказана временем. Продуманная схема ливневой канализации позволит избавиться от множества проблем:

— кардинально снизить количество луж во дворе и избавиться от наледи;

— снизить риски по разрушению тротуаров, отмосток и основания здания;

— исключить вероятность появления сырости на первых и подвальных этаж;

— практически полностью исключить попадание влаги в подвал;

— исключить процесс заболачивания почвы или эрозии грунта;

— не беспокоится о сохранении эстетической привлекательности придомовой территории и самого здания.

И самое основное, ливневая система позволяет предотвратить перенасыщение грунта влагой.

Виды ливневок:

Точечная. Принцип работы канализации – организованная сеть из дождеприемников и соединительных труб. На дождеприемники обязательно устанавливаются защитные решетки и специальные пескоулавливатели, своеобразные фильтры.

Линейная. Такая канализация представляет собой сеть каналов, которая позволяет собрать и транспортировать потоки воды, под уклоном в сторону коллектора. Если необходимого уклона на ландшафте невозможно добиться, то устанавливаются наклоны для перекачки воды.

Ливневая канализация имеет и другую классификацию:

— Открытого типа, считается самой простой, как по монтажным работам, так и по проектированию. Затраты на установку такой ливневки —  минимальные. Принцип работы также самый простой – открытые желоба и каналы собирают и отводят поверхностные стоки;

— Закрытого типа. Система с дождеприемниками и с закрытой или подземной системой трубопроводов;

— Смешанного типа. Ливневая система представляет собой комбинацию открытой и закрытой системы. Рационально использовать такую систему на земельных участках крупных размеров.

Ливневые системы подразделяют по виду отвода:

— Отвод в сторону. Такая система предполагает устройство фундаментной отмостки для скопления ливневых осадков;

— Отвод вниз. В этом случае, вода отводится точечно и система обязательно имеет решетку для сдерживания грязи.

Виды и особенности систем

                Устройство дренажной и ливневой систем
имеет собственные особенности. Они отличаются задачами и спецификой монтажа,
эксплуатации и обслуживания. Существуют и комбинированные конструкции, способные
совмещать функции обеих
видов. Создание этих систем требует знания тонкостей их работы и обслуживания.
Рассмотрим каждую из них по отдельности:

Закрытый дренаж

                Дренажная система канализации
необходима в случаях, когда грунт не способен достаточно быстро впитывать
большие объемы влаги. Причинами этого являются:

• высокий уровень залегания почвенных вод;
• пласты глины, не пропускающие воду в глубину;
• возможность паводков в районе расположения участка;
• применен заглубленный тип фундамента.

Состав дренажной системы
обычного типа:

• дренажные трубы для отвода канализации (дрены);
• специальные емкости — пескоуловители;
• водоотводящие трубопроводы, подающие влагу в колодцы;
• приемные колодцы.

Из колодцев вода проходит в общий
резервуар, откуда либо выводится в общую сеть ливневой канализации, либо
используется для собственных нужд. В некоторых регионах дождевая вода
представляет довольно высокую ценность и активно используется для хозбытовых
потребностей — полив растений, вода для технических нужд и т.п.

Принцип работы сети заключается в
сборе излишков воды дренами, подаче в приемные колодцы и выводе влаги в общую
емкость. Песок и прочие твердые частицы оседают на дно пескоуловителей, которые
нуждаются в периодической очистке. Минимальное расстояние между дренами (при
наличии глинистых грунтов) составляет 7-10 м, глубина погружения — от 1,8
м и меньше (чем легче происходит впитывание, тем меньше глубина погружения).

Дренажная труба для канализации — это
перфорированный по всей длине пластиковый трубопровод. Обычно он продается
сразу обмотанным геотекстилем, но иногда приходится это делать своими руками. Они
укладываются в траншеи
под определенным углом, обеспечивающим беспрепятственный сток влаги. Совокупность
трубопроводов, обслуживающих территорию определенной площади, называют дренажное поле для канализации.
Понятно, что его величина соответствует размеру и конфигурации участка. Для
создания эффективной системы сначала создается схема, на которой определяют оптимальные линии
прокладки труб, точки расположения коллекторов и накопительной емкости.
Оптимальный вариант создания дренажной системы — параллельное
строительство всех видов канализации во время постройки дома. Иначе более
поздние работы разрушат все элементы благоустройства.

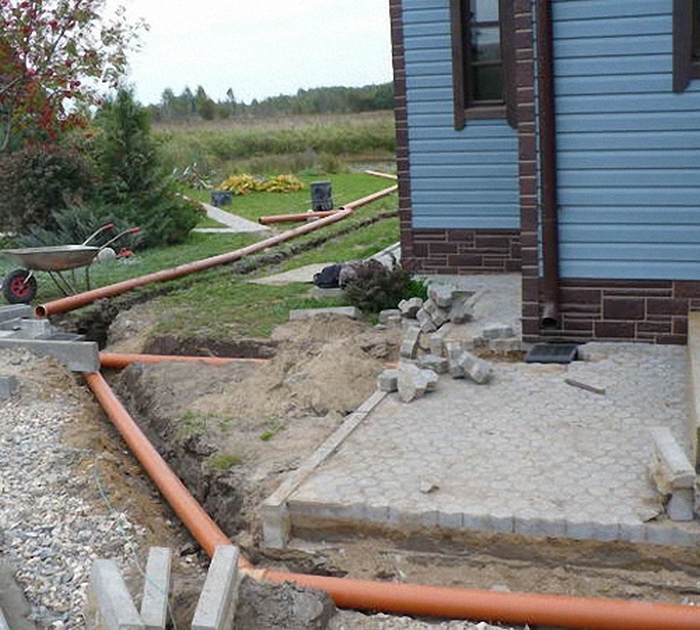

Открытая ливневая канализация

                Ливневая
канализация предназначена для сбора влаги с поверхности кровли и грунта. Она
состоит из следующих компонентов:

• водосточная система кровли — желоба, приемные воронки, вертикальные трубы;
• открытые и закрытые каналы;
• приемные колодцы — коллекторы;
• трубопроводы, транспортирующие стоки к магистральной ливневой канализации или к точкам слива.

Состав элементов ливневой
канализации близок набору компонентов, на котором работает система дренаж канализация.
Различия между ними состоят в способе сбора сточных вод. Отличается конструкция
труб — дренажные перфорированные по всей длине, а канализационные —
сплошные, образующие герметичную полость. Сходство в способе очистки воды от
песка (методом отстаивания в пескоприемниках) и дальнейшей транспортировке в
места сброса или утилизации.

Комбинированная система

                Существуют
комбинированные системы, объединяющие дренаж и ливневую канализацию в единый
комплекс. Этот вариант удобен для создания на небольших участках, где
недостаточно места под две независимые сети. Обычно используют одну траншею под
укладку обеих труб. Они не мешают друг другу, находятся под необходимым углом,
беспрепятственно выполняют свои функции. Трубопроводы ливневой канализации
прокладывают только в отдельных траншеях, поскольку заполнять ими все дренажное
поле нецелесообразно. Нередко
создаются совмещенные системы с принудительной перекачкой стоков. Это правильно
для участков, находящихся в понижениях рельефа.

Виды систем по способу отвода вод:

1. Закрытые . Это самый сложный механизм. Для его работы необходимо провести подробный гидравлический расчёт для подходящего диаметра труб. Вода собирается в специальных дождеприемниках или лотках и затем перемещается в систему труб. Далее она следует в самотеки, из которых попадает в коллектор, откуда переводится за пределы участка. Например, в водоемы.

1. Открытые . Это самый простой вариант. В данном случае осадки собираются в лотки, установленные в канавах, которые следуют под наклоном к коллектору. Лотки закрыты решетками.
2. Смешанные водоотводы . Эта система предусматривает установку компонента обоих видов, что в разы снижает затраты. При таком выборе следует устанавливать трубы диаметром 10-15 см.

Стоимость ливневой канализации

В смету ливневой канализации входит стоимость проекта, материалов, аренды техники и работы строителей.

Подготовка проекта имеет свои нюансы, которые заключаются в сложности рельефа участка, его протяженности.

Материалы можно подобрать из среднего ценового сегмента или дорогие. Зависит от того, какая нагрузка приходится на грунт и насколько велика площадь водосбора. Учитывают все составные части – сливы под крышу, дождеприемники, решетки, желоба, подземные трубы, установку дренажных смотровых колодцев, а также стоимость емкости под колодец или бетонных колец.

Для установки тяжелых асбестоцементных и бетонных конструкций потребуется спецтехника. При работе с фирмой аренда обойдется дороже, чем помощь соседа. То же самое касается почасовой оплаты строительной бригады. Здесь нужно решить, насколько быстро нужно обустроить ливневку.

Альтернативные варианты «ливневки» своими руками

Стремление сэкономить особенно ярко выражается при обустройстве дачного участка. В ход идут все подручные средства, тем более что в большинстве случаев, за них вообще не нужно платить. Конечно, использование таких материалов не увеличивает качество строительных объектов. Однако существенно снижает их стоимость.

Для устройства ливневой канализации также можно использовать различные подручные материалы. Чаще всего это:

• пластиковые бутылки;
• изношенные автомобильные покрышки;
• различные остатки стройматериалов;
• пенопласт и т.д.

Несмотря на то, что все эти материалы трудно назвать подходящими, при правильной укладке и соблюдении всех необходимых требований, из них можно смонтировать вполне работоспособную «ливневку». Рассмотрим такую систему на примере пластиковых бутылок.

Ливневая канализация из ПЭТ своими руками

Основной причиной использования подручных средств, как уже говорилось выше, является относительно высокая стоимость комплектующих для дренажных систем. Кроме того, пластиковые бутылки в процессе производства проходят специальную обработку, что позволяет использовать их в качестве подземного дренажного трубопровода 50лет и более. Рассмотрим подробнее методику монтажа ливневой канализации из ПЭТ.

Сразу оговоримся:

Использование пластиковых бутылок возможно только при устройстве внутренней (подземной) канализационной системы. Это связано с тем, что под воздействием ультрафиолета полиэтилен не только интенсивно разрушается, но и выделяет в атмосферу токсичные соединения.

Существует два варианта укладки:

• сетка;
• естественный отвод.

Каждый из этих вариантов достаточно эффективен и заслуживает отдельного рассмотрения.

Укладка «сеткой»

Этот вариант предусматривает удаление дна у одной из бутылок и установка в полученное отверстие следующей, горловиной вперед. Такое соединение достаточно герметично и вполне надежно.

Последовательность монтажных работ выглядит следующим образом:

1. Согласно разметке, на территории участка выкапываются траншеи глубиной порядка 50 см. Эта цифра не является обязательной, поскольку на различных участках могут существенно различаться особенности грунта и глубина залегания водоносного слоя.
2. На дно рва укладывается песчаная подушка высотой 20-25 см и тщательно утрамбовывается.
3. На полученную таким образом постель укладываются полученные ранее трубы. Сверху импровизированный трубопровод необходимо утеплить каким-либо влагостойким теплоизолятором (в крайнем случае подойдут опилки), после чего засыпать траншею грунтом до самой поверхности. Это делается для того, чтобы исключить возможность промерзания дренажной магистрали в холодное время года.
4. В конце трубопровода оборудуется накопительный или тампонажный колодец. Если собранную воду не планируется использовать для орошения участка или в других целях, она может отводиться в расположенный в непосредственной близости овраг или водоем.

Метод естественного отвода

Прототипом конструкции дождевой канализации устроенной по принципу свободного отвода стала речная система: в роли русла выступает главная отводящая магистраль, которая имеет свои «притоки». Этот вариант особенно эффективен на больших территориях и в заболоченной местности.

Последовательность укладки выглядит следующим образом:

1. В направлении самого низкого участка выкапывается главная траншея и ее «притоки» с соблюдением необходимого уклона. Главная траншея должна быть немного глубже остальных.
2. На дно вырытых траншей укладывается песчаная или щебневая подушка, после чего на нее укладываются бутылки с плотно закрученными пробками.
3. Последним этапом является теплоизоляция бутылок и засыпка траншей грунтом.

К достоинствам такой канализации можно отнести:

• минимальную стоимость;
• возможность самостоятельного проведения монтажных работ;
• простоту и длительный срок эксплуатации конструкции;
• в такой системе маловероятно развитие бактерий и возникновение неприятных запахов.

Что касается недостатков таких систем, сложно сказать что-либо определенное. Пластиковые бутылки могут прослужить 50 лет и более, что вполне сопоставимо с периодом эксплуатации фабричных труб. ПЭТ не гниют и не разрушаются под действием влаги, а земляной покров надежно защищает их от воздействия ультрафиолета.

Поверхностная система водоотвода

Системы дренажа предназначаются главным образом для сбора дождевых и талых вод, а не грунтовых. В дальнейшем они должны осуществлять перенос воды в канализацию, где такая вода пройдет фильтрацию и вернется в природу, например, испарится или сольется в реки. Поверхностный дренаж является обязательным условием при строительстве. По инженерным нормам каждый строительный объект должен еще на этапе планирования оснащаться такой системой.

Системы поверхностного дренажа выпускаются в нескольких конфигурациях, которые выражаются в системах сборки. Таким образом, каждая из систем предназначена для определенного объема воды, величины нагрузок и прочего. Водоотводные лотки используются в линейном поверхностном водоотводе, цель которого – сбор воды в больших объемах. Наиболее успешно этот вид функционирует, когда дело касается асфальтированных площадей, дорожных магистралей и подобного.

В некоторых случаях требуется установить пескоуловители, цель которых – сбор мусора, фильтрация песка, крупных частиц, которые в теории могут забить желоба. Их наличие многократно повышает срок служба ливневых стоков.

Составляющие

Если говорить о промышленной ливневой канализации, то она состоит из нескольких элементов.

• Дождеприемник. Он предназначен для того, чтобы отводить воду с поверхности локально. Для того чтобы мусор, листья и прочее не забивало дождеприемник и остальные элементы, используется сифон. Он служит своеобразной перегородкой. Для сбора мусора предназначается специальная корзина.
• Дождевой колодец. Служит для транспортировки сточных вод. Сооружается только под конец сборки всей ливневой канализации. Они нужны также в тех случаях, когда необходимо регулярно осушать большие участки грунта за короткий промежуток времени.
• Лоток. Собственно, то, что мы видим на поверхности: траншея, выполненная из материалов, устойчивых к воздействию воды. Лоток транспортирует воду, перемещая ее с участка.
• Трубы. Монтируются у дождевых лотков. По этим трубам вода в дальнейшем перемещается в саму канализацию. Трубы располагаются под землей, чтобы не портить общий вид участка.

Инструменты для установки

Для того чтобы установить водоприемные желоба, понадобится купить некоторый инструментарий. Может оказаться, что часть из этих инструментов у вас уже имеется, за другим же придется отправиться в магазин спецтехники. В любом случае инструменты нельзя назвать дефицитными – их можно найти в любом крупном строительном гипермаркете.

• Лопата. Она послужит для того, чтобы сделать траншею под лоток. Следите за тем, чтобы насадка была остро заточена. Это значительным образом облегчит работы.
• Ведра. Желательно иметь как минимум два ведра. Они пригодятся для транспортировки песка к месту монтажа.
• Бетономешалка. В некоторых случаях хозяева решают прочно закрепить желоб на месте при помощи бетона. В этих случаях его перемешивать лучше не вручную, а с помощью специальной машины. Тогда бетон получится однородным и ляжет равномерно.

• Ножовка. С помощью этого нехитрого инструмента предстоит распиливать детали. В зависимости от того, из какого материала изготовлен водосток, вам потребуется ножовка определенного вида: по металлу, способная пилить бетон и так далее.
• Молоток. Он нужен для скрепления деталей друг с другом, подгонки форм и просто утрамбовывания лотка на своем месте.
• Пила или болгарка. Если выбран желоб из металла, то приобретите алмазную пилу или алмазный диск для болгарки, в особенности если имеете дело с прочными металлами, такими как чугун. Тогда проблем с быстрым распиливанием деталей не возникнет.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы.
Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Разновидности ливневых канализаций для частного дома

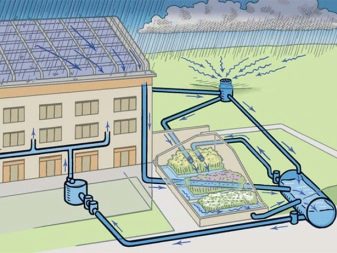

Системы водоотведения осадков представлены сетью из труб и приемников, осуществляющих следующие функциональные действия:

• аккумуляцию жидкости с помощью дождеприемников и поддонов;
• сбор и выведение жидкости за пределы участка или в коллектор с глубинным дренажем;
• очищение воды от вкраплений твердых веществ в виде песка и грунтовых частиц.

В частном секторе встречаются следующие разновидности ливневых канализаций в виде систем:

1. Открытые. Включают в себя открытые желоба, собирающие воду на поверхности. Легко сделать своими руками.
2. Закрытые. Такой сложный вариант требует четкого планирования и расчетов, будет лучше, если его сделают специалисты своего дела.
3. Смешанные. Данный вариант выбирают, чтобы уменьшить финансовые расходы, связанные со строительством.

Ливневка может входить в часть общепоселковой канавы, выходить в овраг поблизости, водоем или отправляться сразу в коллектор, который проведет фильтрацию в почву.

Все системы ливневок бывают двух типов:

• точечные;
• линейные.

При первом типе дождеприемник делают под водостоком, а воронка, собирающая воду имеет сетку-фильтр и корзинку внутри по сбору сора.

При линейном типе – каналы под землей находятся в неглубоких траншеях, и собирают природную влагу в открытые лотки с решетками по всей линии, содержащие пескоуловители.

ВАЖНО! Линейная система, в отличие от точечной, собирает осадки не только с крыши, но и с прилегающей территории (дорожек, площадок, поверхностях с тротуарной плиткой). Такой тип охватывает большую площадь обслуживания

Какой именно выбрать тип ливневки – человек должен выбрать сам, в зависимости от материальных возможностей и учета факта, что у каждого дома своя собственная схема, зависящая от конструкции здания, расположения, размеров участка и местности.
