Выбор и установка доводчиков

Особенности петлей с доводчиком

Данный вид фурнитуры активно применяется при производстве мебели вместо обычных петель. Вся конструкция этой детали представляет собой навес с амортизатором, который позволяет плавно открывать, закрывать двери.

Все виды навесов отличаются:

• типом;
• размером;
• конфигурациями;
• предназначением.

Самый распространенный тип доводчиков, которые встречаются практически на любой современной мебели

Главное отличие петли с доводчиком от обычной – бесшумное, плавное функционирование. При закрытии дверцы не будет возникать хлопок, удар, благодаря чему мебель защищена от механических повреждений.

Внутри корпуса петли расположена пружина с характерным наполнением. Оно может быть:

• масляным;
• с силиконовой средой;
• газовым.

Открывать двери с такими навесами можно на различный угол, например 180 или 270 градусов. Все зависит от:

• типа мебели;
• ширины, на которую нужно открыть шкаф.

Благодаря таким петлям открыть двери можно на любую ширину

Принцип работы конструкции

Специальное содержимое пружины, при закрытии дверей начинает перетекать в гильзу, расположенную в капсуле доводчика. При воздействии на петлю жидкость начинает двигаться, приводя в действие поршень. Скорость закрытия дверцы можно отрегулировать.

Преимущества петель с доводчиком

Если необходимо оснастить мебель качественной фурнитурой, то без петель с доводчиком не обойтись. Эта деталь имеет массу преимуществ, перед своими аналогами. Среди достоинств, можно выделить:

• бесшумную, плавную работу дверей;
• высокий эксплуатационный период;
• возможность установки даже на массивные, тяжелые дверцы;
• качественный крепеж на фасаде;
• простота в регулировке;
• большое разнообразие;
• различные производители;
• конструкция защищена от протекания рабочей жидкости.

Навес с доводчиком – это более практичное решение, нежели обычные петли

Доводчики “Blum”

Выдвижные механизмы этой фирмы просты в эксплуатации, и их качество соответствует цене. Устройство имеет скрытые металлические направляющие, что обеспечивает плавность и бесшумность при закрытии шкафа

Эта система автоматически подстраивается под различные нагрузки, при этом неважно какой вес у дверцы. Классифицируется фурнитура этой компании как накладная, врезная и полунакладная

• оснащение системой амортизации;
• точность настройки механизма;
• продолжительность срока службы;
• простота монтажа без использования специальных инструментов.

Для выполнения монтажа и регулировки рекомендуется:

1. Подготовить дверцы с отверстиями.
2. Вставить в подготовленное основание фурнитуру.
3. На саморезы посадить заднюю часть петли.
4. Вставить дверцу к шкафу.

Регулировка механизмов производится по трем показателям: ширина, высота и прижимное усилие на трех болтах. Для этого нужна крестовая отвертка, чтобы поочередно подкручивать каждый болт до обеспечения необходимого усилия.

Пошаговая инструкция по креплению мебельных петель

Для того, чтобы ответить на вопрос, как установить мебельные петли на шкаф своими руками, нужно изучить пошаговое выполнение работ. Рассмотрим подробнее.

Проведение разметки

Чтобы правильно установить механизм, нужно нанести разметку. Это позволит точно знать, где нужно просверлить отверстия. Для начала нужно определиться с необходимым количеством петель.

Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель.

Вес конструкции в кг	Высота конструкции в мм	Необходимое количество петель
9	до 1000	2
13	до 1500	3
18	до 2000	4
22	до 2500	5

Разметку рекомендуется проводить при помощи карандаша, а потом поверх отметить маркером. Это поможет избежать возникновения ошибок.

Отступите примерно 2,5 сантиметров от края изделия, при этом расстояние между петлями должны быть не менее 50 сантиметров. Нанесите разметку при помощи карандаша или маркера. При помощи самореза просверлите отверстия для будущего монтажа.

Следите за тем, чтобы участки для установки петлевых навесов на фасаде не находились напротив полок шкафа.

Подготовка отверстия

Теперь можно приступить к подготовке отверстия. Для этого нужно просверлить при помощи дрели и сверла тоненькое отверстие. Чтобы было удобнее проводить работы, нужно положить конструкцию на пол или другую ровную поверхность. Отверстие должно быть примерно в 1 сантиметр глубиной.

Создание отверстий производится с помощью дрели на основании разметки.

Сверлить нужно медленно и аккуратно, чтобы не испортить мебели, просверлив дверцу насквозь.

Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф.

Крепление петли

В чашу конструкции нужно уложить часть, которая будет крепиться к боковине шкафа

Вставьте петли в выемки, это важно сделать аккуратно. Для более ровной установки отрегулируйте положение петли при помощи уровня и треугольника. Шуруповертом вкрутите саморезы в механизм

Шуруповертом вкрутите саморезы в механизм.

Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него.

Теперь нужно проверить прочность монтажа. Начните немного расшатывать конструкцию. Если она держится крепко, то можно продолжить монтаж.

Навешивание дверцы

На данном этапе необходимо максимально сосредоточиться и выполнять все медленно и аккуратно. Для упрощения работы нужно уложить мебель на ровную поверхность.

Сложность этого этапа работ заключается в необходимости вешать вручную полотно дверцы с установленными петлями таким образом, чтобы их корпуса попадали под платформы, закреплённые на панели шкафа.

Проведите разметку на дверце так же, как на каркасе. При помощи саморезов установите петлю и соедините дверцу с каркасом. Урегулируйте положение так, как будет удобно

Обратите внимание на то, чтобы не было щелей. Готово. На последнем этапе потребуется произвести регулировку петли, используя отвёртку

Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма

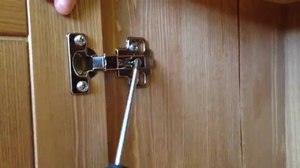

На последнем этапе потребуется произвести регулировку петли, используя отвёртку. Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма.

Секрет надежного крепления петель

Есть такой важный момент при применении петель – это надежность крепления дверок. Без надежного крепления система плавного закрепления окажется ненужной.

Крепление чашки петли

Закрепить чашку петли к дверке можно с помощью саморезов, но есть более надежный способ крепления с помощью специальных распорных пробок и винтов.

Для установки пробок необходимо засверлить два отверстия диаметром 8 мм. Узнайте оказывают ли такую услугу в том месте, где вы заказываете сверление под навесы.

Рис. 27-28. Засверловка фасада под чашку петли и распорные пробки

Рис. 29. Распорные пробки для крепления чашки петли

Рис. 30. Схема монтажа петли с распорными пробками Expando

Крепление ответной планки

Ответную планку можно закрепить к боковой стенке с помощью саморезов, евровинтов и самый надежный способ это евровинтами меньшего диаметра через распорные пробки.

Структура ДСП рыхлая и саморез или евровинт может со временем вырваться из ДСП и обратно вы его не закрутите, придётся вклеивать чопики, пересверливать и то, это не надолго, придется менять боковую стенку. Только планка под распорные пробки обеспечит длительное и надежное крепление.

Сверление производится сверлом диаметром 5мм аналогично сверлению под евровинты.

Критерии выбора выдвижных ящиков

Обычно, приобретая кухонный гарнитур, все обращают в первую очередь свое внимание на его внешний вид, то есть, красиво или не очень, впишется ли в интерьер кухни или нет. Тут же проверяется, а поместится ли вся мебель в запланированное место

Затем рассматривают функциональность.

Но не менее важным будет установленная фурнитура, к которой относятся и доводчики. Ведь именно они делают мебель для кухни удобной в использовании и повышают ее функциональность. Необходимо обозначить, что выдвижные ящики делятся на два вида: метабоксы и тандембоксы.

Метабоксы

Данная разновидность выдвижных ящиков – это конструкция, в которой боковые стенки изготавливаются из прочного металла (сталь), покрашенного обычно белой эмалью. В их конструкции есть ролики, упирающиеся на направляющие доводчика. Плюс ко всему производители дают возможность правильно организовать пространство за счет такой функции метабокса, как поднятие его на определенную высоту. Для этого в конструкции ящика используются специальные элементы.

В системе метабоксов уже устанавливаются кухонные доводчики, так что это готовый к использованию элемент. Он закрывается бесшумно и очень плавно. Надо только подтолкнуть его немного.

Тандембоксы

Это все тот же выдвижной ящик, только его боковые стенки могут быть изготовлены или из стали, или из стекла. При этом он снабжен специальным трубчатым рейлингом, который обеспечивает выдвижения конструкции. Кстати, выдвигаются тандембоксы на максимальную длину, что очень удобно. По умолчанию они снабжаются автоматическими доводчиками. Необходимо отметить, что есть в группе тандембоксов разновидность, в конструкцию которой включен электрический двигатель. С его помощью и происходит открывание и закрывание ящиков. Надо просто нажать на лицевую панель ящика или потянуть слегка за ручку, он и откроется. Толкнули его слегка, он начнет закрываться.

Доводчики для кухонных шкафов

Доводчики делают кухню удобнее

Доводчики устанавливаются на большинство современных моделей мебели. Имея под рукой инструкцию, не составит труда самостоятельно установить механизм на любые модели кухонных фасадов.

Петли призваны удерживать дверки в закрытом состоянии. Это означает, что дверцы не защищены от резкого закрытия (сильный хлопок, повреждение поверхности). Если внутри дверки находится стекло или дверка полностью стеклянная, то сильное воздействие на нее может привести к трещинам.

Принцип действия

Процесс работы доводчиков прост. Механизм – пружина, которая надежно спрятана внутрь специальной металлической капсулы, наполненной маслом или жидкостью с силиконом. Скорость закрытия дверок регулируется при помощи специальных клапанов.

На дверцу кухонного фасада из массива оказывается давление, и она начинает закрываться под действием своего веса. В свою очередь дверь все сильнее начинает действовать на упор доводчика. Жидкость, которая покрывает пружину, стекает в гильзу капсулы (заднюю ее часть). В гильзе ее удерживает двойная система сальников. Специальный регулировочный элемент, который сужает и расширяет канал оттока, позволяет контролировать скорость закрытия дверок. Это происходит за счет регулировки этим элементом скорости движения поршня.

Хорошие доводчики защищают шкафчик от повреждений

Закрываясь, дверка сильнее действует на доводчик. Регулировочный элемент расширяется все сильнее и канал оттока поршня из-за этого становятся все меньше. Поршень замедляется, что позволяет дверце закрываться плавно и бесшумно.

Газовые доводчики чаще устанавливают на дешевые кухни. Принцип их работы заключается в следующем – дверь закрывается на максимальной скорости до определенного момента. В конце цикла закрытия, дверь действует на доводчик, который использует газ, находящийся в капсуле. Благодаря этому, дверка шкафа закрывается бесшумно и плавно.

Преимущества и недостатки

Плюсы о которых стоит знать:

• Плавное закрытие двери, предотвращающее поломки.
• Полное закрытие дверки.
• Если происходит значительная поломка доводчика, масло или жидкость остаются внутри капсулы. Жидкость не портит поверхность навесных полок с ящиками.
• Выдерживают достаточную нагрузку (можно использовать для массивных дверей).
• Большой выбор и различная стоимость механизмов.
• Длительный срок использования доводчиков.
• Легкая установка.

Недостатки:

• Монтаж механизма должен быть правильным (строго по инструкции).
• Внешний вид установленного доводчика не очень эстетичный.
• Масляные доводчики работают хуже при низких температурах (повышенная вязкость масла).

Доводчики мебельные

Производители мебели уже давно стали применять в производстве специальные механизмы с названием доводчики. С их помощью шкафы кухонной мебели будут медленно и бесшумно закрываться, что поможет сохранить мебель в отличном состоянии

Они стали занимать важное место среди других предметов мебельной фурнитуры. Если не вся мебель в доме оснащена таким удобным и практичным механизмом, есть возможность все выполнить самостоятельно

Для этого необходимо знать, что собой представляет доводчик для кухни, корпусной мебели.

По сути, доводчик представляет собой пружинку, спрятанную в металлическую капсулу с маслом. Специальные клапаны позволяют регулировать скорость закрытия дверцы шкафа. Процесс установки механизма несложный, поэтому с этим делом может справиться практически каждый. Выбирать изделие необходимо согласно типу мебели, а также иметь к устройству прилагаемую инструкцию. Доводчики устанавливают с помощью саморезов. Закрепить их на шкафах мебели в кухне можно в определенных местах:

• корпус;
• петли;
• между петлями.

Для установки доводчиков на петли, они должны быть оборудованы специальными гнездами. Гнезда в петлях встречаются редко, поэтому из-за их отсутствия установить деталь можно используя евровинты. При их использовании доводчики устанавливают на корпус мебели.

Специалисты рекомендуют при выборе механизма на шкафы уделять внимание их глубине. От этого фактора будет зависеть, какое изделие следует подбирать

Как установить

Установка дорогостоящих механизмов на элитную мебель выполняется профессионалами на заводе. Теоретически вы можете купить, к примеру, электрический программируемый доводчик, но стоить он будет дороже, чем шкаф. Поэтому мы остановимся на доступных для любителя газовых моделях.

Места установки и монтаж

Одной из самых простых моделей считается врезная. Когда речь идет о навесных шкафах верхнего уровня, то такой амортизатор монтируется на противоположный от дверей верхний или средний сектор шкафа. В нижнем секторе его наоборот врезают снизу, чтобы не мешал.

Установленный в боковую стенку шкафа врезной доводчик не должен мешать при эксплуатации.

Технология врезки проста. Толщина стержня в таких механизмах не превышает 10 – 12 мм, а толщина плит кухонной мебели колеблется в пределах 16 – 21 мм. Определившись с местом вам необходимо:

• Взять сверло соответствующее диаметру и длине стержня доводчика;
• Отметить по центру торца шкафа точку монтажа и накернить ее шилом;
• Аккуратно высверлить отверстие на глубину стержня;
• Вставить доводчик в отверстие.

Не нужно сажать врезной доводчик на клей. После того, как вы вставите стержень в отверстие, он никуда не денется. А если вы его приклеите, то в случае поломки заменить уже не получится.

Схема врезки амортизатора карандашного типа.

В монтаже карандашных врезных доводчиков есть один нюанс – неопытному мастеру сложно ровно просверлить в тонкой стенке шкафа глухое отверстие. Стоит чуть отклониться от оси и сверло выйдет через боковую стенку, тем самым безвозвратно испортив шкаф.

Если вы не уверены в своих силах, то лучше отдать предпочтение накладному варианту. Он уже действительно самый простой. На накладных доводчиках сбоку есть ограничители, поэтому разметка им не нужна. Вы прикладываете механизм к выбранному месту и крепите его парой саморезов.

Закрепить накладной механизм сможет даже дилетант вооруженный одной только отверткой.

Но разработчики подобной фурнитуры пошли еще дальше. Дело в том, что стандартная мебельная петля имеет фиксированные размеры и конструкторы сделали на нее накладку с доводчиком. Вы просто покупаете такую накладку и надеваете ее на петлю.

Амортизационные защелки на петли признаны наиболее практичными.

Регулировка

Простые модели есть регулируемые и не регулируемые. В тех механизмах, где настройка возможна, вы найдете либо барашек в центре, либо регулировочный винт с тыльной стороны конструкции. Подстройка осуществляется либо по часовой стрелке, либо против.

Даже на простых моделях фирменных доводчиков предусмотрена тонкая регулировка.

Но не стоит расстраиваться, если приобретенный вами механизм оказался не регулируемым. В этом случае вопрос решается путем тонкой регулировки мебельных петель, ведь стандартные петли имеют возможность подстройки в 3 плоскостях. На схеме ниже показаны регулировочные винты.

В случае необходимости прилегание дверцы подстраивается мебельными петлями.

Регулируем фасады выдвижных ящиков

Рассматриваем механизмы для выдвижных ящиков под столовые и кухонные принадлежности — «Тандембоксы» и «Легранбоксы».

Фабрикой используются механизмы двух ведущих фирм Европы BLUM (Австрия) и Hettich (Германия). Обе компании зарекомендовали себя с наилучшей стороны у производителей мебели. И каждая, предоставляет пожизненную гарантию на свою продукцию. Какая именно система будет установлена в гарнитуре выбирает лично заказчик.

Как регулировать тандем Hettich

Для начала регулировки тандема Hettich демонтируйте декоративную накладку под №1 с надписью Hettich. Накладка может быть с надписью «ENLI» как на фото (компания Hettich для крупных компаний изготавливает накладки с логотипом компании). Фасад ящиков регулируется колёсиком под № 2, расположенным на тандеме. При прокручивании ролика на себя/от себя край фасада опускается или поднимается.

Как регулировать глубокий ящик с рейлингом

Для регулировки глубокого ящика с рейлингом для равномерного примыкания к корпусу, отщелкните декоративную заглушку № 3 вглубь ящика. После этого освободите рейлинг от крепления на фасаде и методом выкручивания/вкручивания крепления под №4 отрегулируйте равномерное примыкание фасада к корпусу. После регулировки вставьте крепление обратно и защелкните декоративное крепление.

Регулируем фасад на легранбоксе Blum

Легранбокс BLUM регулируется с внутренней стороны ящика. Для регулировки понадобятся насадки звездочки. Для начала регулировки нужно снять декоративную накладку под № 1. Болтом под № 2 регулируется высота фасада. Выкручивая/закручивая винт, вы опустите или поднимите край фасада, на котором находится система регулирования. Болтом под № 3 регулируется равномерное примыкание к корпусу. Глубокие ящики комплектуются без рейлинга. Высота легранбокса увеличена. Регулировка происходит, как и у низкого легранбокса.

Как снять и отремонтировать доводчик

В случае повреждения механизма придется осуществить его демонтаж и ремонт. Для этих целей понадобится выкрутить винты с корпуса и места соединения рычага. В большинстве случаев неприятное явление появляется из-за таких факторов:

1. Доводчик долго находился в условиях повышенной влажности и подвергнулся коррозийным процессам.
2. При открытии или закрытии дверец оказывалось большое усилие, которое препятствовало свободному ходу механизма.
3. Модель доводчика была выбрана неправильно, в результате чего тяжелая конструкция воздействовала на слабый механизм.
4. Масляная жидкость из камеры вытекла.
5. Рабочая штанга была деформирована.

В случае утечки масла восстановить функциональность фурнитуры можно только в тех случаях, если внутри капсулы оно осталось. Для устранения проблем нужно пополнить запас машинным маслом или амортизационной жидкостью и нанести герметик на место повреждения.

При повреждении штанги нужно действовать по такому принципу:

1. Если элемент покрылся ржавчиной, его нужно почистить специальным антикоррозийным средством.
2. Для восстановления надломленной штанги используется сварочное оборудование.
3. Мелкие повреждения устраняются с помощью молотка осторожными движениями. При отсутствии возможности восстановить прежнюю форму рычага поврежденную деталь нужно будет заменить.
4. При наличии больших деформаций потребуется приобретение новой штанги.

Любая современная мебель должна оснащаться качественной и функциональной фурнитурой. Если она отсутствует, использование кухонного гарнитура будет некомфортным и бесполезным. Важные элементы будут плохо открываться и ломаться. Задача доводчиков заключается в предотвращении таких проблем и организации свободного хода дверей при открытии или закрытии.

Но чтобы механизм прослужил максимально долго и справлялся со своими функциями, необходимо правильно обслуживать его и не допускать повреждений. Также нужно знать, как выбирать доводчики для разных типов кухонной мебели.

Монтаж доводчиков в домашних условиях

Установка доводчиков для кухонных шкафов зависит от конструкции фурнитуры. Врезной тип нуждается в сверлении отверстия, соответствующего гильзе в корпусе шкафа. Затем капсула вставляется в гнездо. Гораздо проще установить механизм, который крепится на саморезы к внутренней стенке шкафа либо одной из полок.

Хотя механизм доводчика устроен без особых сложностей, в случае неисправности его проще заменить на новый, либо же вызвать мастера.

Крепление фурнитуры на выдвижные кухонные ящики сложнее, так как они имеют другую конструкцию. Такие системы размером больше обыкновенных. Перед установкой стоит проверить, что под рейками существует свободное место величиной два миллиметра.

Угол открытия составляет около двухсот семидесяти градусов.

Последовательность работ следующая:

• вытащить ящик из шкафчика, если реставрация самого шкафа, его лучше снять;
• демонтировать старые элементы;
• на их место прикрепить фурнитуру с доводчиком;
• проверить, чтобы планки с каждой из сторон были расположены симметрично;
• тиггер прикрепить ко дну ящика.

Не откручивайте регулировочные винты до конца.

Если ящик узкий (ширина до девяноста сантиметров) возможен односторонний монтаж. Крупные короба необходимо крепить на широкие парные направляющие.

Полноценная фурнитура, создающая полное либо частичное выдвигание ящиков, их мягкое закрытие.

По завершению монтажа доводчик нуждается в регулировке

Обратите внимание на скорость скольжения, закрывания, плотность прилегания дверцы или ящика

Одними из простых в установке являются газовые доводчики, их просто вставляют в петлю.

Возьмите отвертку, осторожно затяните винты крепления пружины доводчика и винты крепления к петлям или дверце. За счет силы затяжения винта на пружине, видоизменяется деятельность механизма. Болтами на корпусе возможно отрегулировать плотность закрытия дверцы шкафа

Болтами на корпусе возможно отрегулировать плотность закрытия дверцы шкафа.

Установка доводчиков для кухонных шкафов зависит от конструкции фурнитуры.

Одними из простых в установке являются газовые доводчики, их просто вставляют в петлю. По завершению крепежа петель, доводчик устанавливают в специальное отверстие до щелчка и механизм готов к эксплуатации.

За счет силы затяжения винта на пружине, видоизменяется деятельность механизма.

Не откручивайте регулировочные винты до конца. Это может спровоцировать масло вытечь, повредив мебель и работу доводчика.

Гораздо проще установить механизм, который крепится на саморезы к внутренней стенке шкафа либо одной из полок.

Хотя механизм доводчика устроен без особых сложностей, в случае неисправности его проще заменить на новый, либо же вызвать мастера.

По завершению монтажа доводчик нуждается в регулировке.

Если фурнитура начала скрипеть, нужно подкрутить все винты на петлях. Петли периодически смазывать, все механизмы очищать от загрязнений мягкими салфетками и водой с мылом. Запрещается чистить механизмы доводчика содой, любыми иными грубыми средствами для чистки.

Если ящик узкий (ширина до девяноста сантиметров) возможен односторонний монтаж.

Уделяйте особое внимание сборке и уходу за доводчиками для кухонных шкафов. Независимо от всех его преимуществ, работа будет низкого качества, если механизм будет установлен некорректно. Крепление фурнитуры на выдвижные кухонные ящики сложнее, так как они имеют другую конструкцию

Крепление фурнитуры на выдвижные кухонные ящики сложнее, так как они имеют другую конструкцию.

Механизм будет верно и долго приносить вам комфорт, если он изготовлен из качественного материала и будет получать должный уход.

Перед установкой стоит проверить, что под рейками существует свободное место величиной два миллиметра.
