Арматура: вес 1 метра, стандартная длина стержня, количество в тонне

Сфера применения и вычисление веса арматуры 10 мм за метр

Одним из наиболее популярных в строительстве считается стержень диаметром 10 миллиметров. Такая арматура, как и прутья другой толщины, производится горячекатаным или холоднокатаным способом. Это металлические стержни средней толщины с высокой степенью прочности.

Арматура 10 мм применяется при создании легких построек: частных домов, гаражей, где используется ленточная заливка фундамента

Вычислить общий вес арматуры 10 довольно просто: достаточно суммировать общую протяженность и умножить ее на массу погонного метра материала. Необходимые данные можно найти в общей таблице.

Общие характеристики арматуры 10 следующие:

• диаметр стержня – 10 мм;
• в одной тонне насчитывается 1622 м проката;
• вес 1 метра арматуры 10 мм – 616,5 г;
• допустимая погрешность при расчете веса составляет +6%;
• классы стали, используемые в производстве данного вида металопроката: Ат-400, Ат-500С, Ат-600, Ат-600К, Ат-800К, Ат-1000, Ат-1000К, Ат-1200.

Располагая приведенными параметрами, можно легко узнать необходимое количество и вес строительного материала. Самостоятельный расчет достаточно несложно произвести по уже накатанной формуле, он будет выглядеть следующим образом:

1м*(3,14*0,01м*0,01м/4)*7850 кг/м³=0,617 кг. Аналогичный показатель веса 1 метра арматуры 10 содержит таблица соотношения диаметра и массы одного метра.

Арматуру 10 мм относят к легкообрабатываемым материалам, поскольку стержень легко сгибается или подвергается любой другой необходимой деформации

Расчет арматуры ленточного фундамента с примером

Вводные данные:

• длина ленточного фундамента – 20 м;
• ширина – 40 см;
• высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

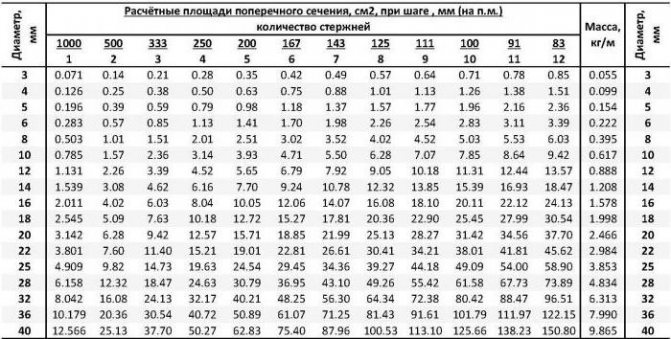

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

• «π» — это Архимедово число, равное 3,14,
• D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

• у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
• у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Арматура по способу изготовления

Арматуру для строительных работ получают различными способами.

Горячекатаная арматура

Этот распространенный вид стержневого проката изготавливают из прямоугольных стальных болванок, имеющих специфическое название «блюм». Блюм нагревают до появления пластичности, после чего прогоняют по прокатному стану через серию валков, которые преобразуют заготовку в прут заранее заданного сечения. Полученная таким методом арматура характеризуется высокой прочностью и подходит для изготовления деталей, подвергающихся максимальным нагрузкам.

Холоднодеформированная арматура

Арматуру этого типа получают механическими методами без предварительного нагрева заготовки. Ее поверхность отличается чистотой и характерным металлическим блеском. Она легко поддается сварке и обладает неплохой коррозионной устойчивостью. Такую арматуру можно применять в качестве каркаса железобетонных изделий, но более уместно ее использовать при создании архитектурных форм с максимальными эстетическими требованиями.

Холоднодеформированная арматура.

Классификация и разновидности

Всю строительную арматуру по прочностным характеристикам делят на классы:

• А1 (А240);
• А2 (А300);
• А3 (А400);
• А4 (А600);
• А5 (А800);
• А6 (А1000).

Цифра, стоящая после буквы А, обозначает предел текучести стали (максимальную растягивающую нагрузку в Ньютонах на 1 мм2), которую способен выдержать испытываемый образец. Попутно отметим, что гладкая арматура бывает только класса А1. Рифленая (периодического профиля) охватывает классы от А2 до А6.

Несколько слов о назначении ребер, которые наносят на арматуру при прокатке. Они служат для улучшения сцепления стального стержня с бетоном. Два ребра идут по боковым сторонам арматуры по всей длине, а другие представляют собой короткие поперечные выступы. Они выполняются в виде половинок винтовых линий (одна с левым заходом, другая – с правым).

Сортамент строительной арматуры, кроме индекса может содержать буквы, обозначающие следующие качества стали:

• «т» — термически упрочненная (например, А600т);
• «в» — упрочненная вытяжкой;
• «с» — арматура, которую можно сваривать;
• «к» — стойкая к коррозии.

Для изготовления арматуры используют углеродистые стали (3-5сп), а также легированные марганцем и кремнием (25Г2С, 35ГС).

Кроме классификации по прочности, классу стали и форме поверхности, строительная арматура подразделяется:

• по технологии производства (проволочная, канатная и стержневая);
• по выполняемым функциям (напрягаемая и ненапрягаемая);
• по назначению (распределительная, монтажная и рабочая);
• по способу монтажа (вязаная и сварная).

Важный показатель — диаметр арматуры. Его принимают в расчет, когда рассчитывают допустимую нагрузку растяжения, которую может выдержать железобетонная конструкция.

Классификация арматурных элементов

Способы анкеровки могут быть различными, так же как и применяемая в строительстве арматура. Назвать классификацию данного вида изделий обширной нельзя. Применяется несколько видов классификации. В зависимости от условий, в которых будет эксплуатироваться изделие, различают:

Если рассматривать изделие с точки зрения его прямого назначения, применяют следующую классификацию:

• анкерная (речь в данном случае идёт о закладных деталях);
• распределительная;
• рабочая;
• монтажная.

Ещё одним видом классификации является рассмотрение ориентации изделия в конструкции. Тут выделяют:

При этом целью продольной является препятствование образованию вертикальных трещин в наиболее растянутой зоне конструкций, а поперечная не даёт образовываться наклонным трещинам, которые характерны при скалывающих напряжений, которые возникают вблизи опор. Все это при условии, что хороший бетон. Читайте более подробно, о том, как его улучшить.

Сфера применения, особенности арматуры: диаметр, классы, маркировка, соответствие ГОСТу

Арматура – важный компонент в общем перечне строительных материалов. Характеризуется широким спектром применения на различных этапах возведения зданий. Без нее не обходится ни одна железобетонная конструкция, служащая усилением и опорой как в фундаменте небольшого дома, так и в строительстве масштабного железнодорожного моста или путепровода. Технологию армирования используют даже для упрочнения конструкций из стекла.

Арматуру применяют в строительстве на различных этапах возведения конструкций.

Еще на начальном этапе разработки проектно-сметной документации каждый уважающий себя инженер и архитектор имеет под рукой специальную таблицу соотношений веса и метража арматуры, а также сечений арматурных прутьев в соответствии с установленными государственными нормативами. Основной среди них – ГОСТ 5781-82. Также продукция должна соответствовать ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94. Нормы регламентируют требования к конкретному виду армированной продукции. Их совокупность соответствует термину – сортамент арматуры.

Арматура представляет собой круглые металлические стержни с гладкой или рифленой поверхностью. Производят их из нескольких видов стали. Диаметр прутьев колеблется от 4 до 80 мм. Сортамент продукции подразделяют на классы А1 – А6.

Двутавр: сортамент, размеры, технические характеристики профилей (прочитать подробнее)

Диаметр, то есть размер сечения стержня арматуры или проволоки, – это главный показатель, лежащий в основе сортамента продукции. Отсюда и соответствующие термины: арматура 8 мм или вес 1 м арматуры 12. Данные изделия классифицируют и по другим свойствам, включая прочность, износостойкость, удельный вес и другие характеристики, которые рассмотрим далее.

Арматура по назначению

Арматурные прутья при создании армирующего каркаса занимают строго определенное место. Существуют типы арматуры, отличающиеся своим положением и назначением.

Рабочая арматура

Рабочая арматура укладывается вдоль наиболее длинных элементов конструкции. Для ленточных фундаментов, плит перекрытия и несущих балок она занимает горизонтальное положение, а в сваях и колоннах – вертикальное. В этом случае она способна принять на себя растягивающие нагрузки, увеличив тем самым прочность и долговечность всей детали. Стержни этого класса всегда имеют переменное сечение. Они составляют основу каркаса.

Распределительная

Распределительная арматура считается вспомогательной. Она отвечает за соединение основных стержней в общий каркас с пространственной структурой. В этом случае нагрузки оптимально распределяются между несколькими элементами, что снижает риск повреждения любого из них. Такие стержни могут занимать горизонтальное и вертикальное положение. Оптимальная форма для них – рифленая, хотя в наименее ответственных деталях допускается применять гладкие прутки или куски труб.

Монтажная

Задача монтажной арматуры – обеспечить неизменность формы армирующего каркаса во время его транспортировки, помещения в опалубку и заливки раствором. Для этих целей применяют стержни с любой структурой поверхности.

1. Рабочая.

2. Распределительная.

3. Монтажная.

Обзор видов

Арматура любого из вышеперечисленных диаметров производится из низкоуглеродистой стали. Углерода к железу примешано ровно столько, чтобы каркас, сваренный из отрезков такой арматуры, противостоял значительной нагрузке на протяжении ряда десятилетий, не меняя своих свойств, а при обработке на этапе стройки здания гнулся так, как задумано по проекту.

По способу изготовления

Для улучшения свойств простой ржавеющей стали в сплав добавляют небольшое количество марганца, титана, кремния и хрома. Эти присадки корректируют свойства стали, из которой отлита арматура, в условиях повышенной влажности и сурового климата. По способу изготовления арматура выпускается 3 типов:

• горячекатаная;
• жаростойкая;
• холоднотянутая.

Второй тип подвергается закалке сразу после изготовления, третий – вытягивается в остуженном после выхода из конвейера состоянии.

По классу прочности

Обозначение строительного проката чермета определяет его класс.

• Классы А1 и А2 используют для арматурного стягивания. Поперечная, более тонкая арматура, может применяться и гладкая, без рифления. Эта сталь наиболее эластична. Класс А2 несколько плотнее, чем А1.
• А3 – баланс между средней (оптимальной) прочностью и ценой на металлобазе. Применяется для постройки стен жилых (многоквартирных) зданий, является основной опорой.
• А4 применяют для многоэтажного строительства, включая использование в составе железобетонных изделий из готовых конструкций. Не рекомендуется варить данную сталь – её предпочтительнее перевязать, так как сварное соединение может лопнуть внутри бетона.
• Классы А5 и А6 наиболее дорогие, но максимально прочные. Их применяют в промышленном строительстве, при сооружении пролётов и арок мостов.

Специальные

К специальной арматуре относятся соединительные части разного исполнения, выполняющие вспомогательную роль, а также канатная и предварительно напряжённая арматура. Последняя прогибается или выгибается, дополнительно сжимается или растягивается перед заливкой бетона – образуется напряжённый железобетон. К канатной арматуре относят стальной трос особой прочности, вокруг которого заливают бетон.

Композитная арматура для бетона

Сегодня главное разделение арматурных стержней производится по материалу, из которого они изготавливаются. Два вида:

• стальная;
• композитная.

Второй вид – современное изделие, которое изготавливается из волокон разного происхождения, заливаемых связующими полимерными составами. Используется три вида волокон: стекловидные, базальтовые и углеродные. Соответственно сама арматура называется стеклопластиковой, базальтопластиковой и углепластиковой.

Стеклопластиковая арматура используется в строительстве чаще. У нее высокая прочность и небольшой удельный вес. Главное преимущество – высокий предел прочности на разрушение. Показатель в 2,5 раза выше, чем у стали. Поэтому равная замена стальной на композитную в зависимости от нагрузок определяется меньшим диаметром: сталь – 6 мм, стеклопластик 3, 57 мм (внутренний диаметр).

Базальтопластиковая и углепластиковая разновидности отличаются повышенной стойкостью к агрессивным средам. Стоят они дороже первого вида, поэтому арматура из стеклянных волокон применяется в строительных операциях чаще. У композитного материала низкая огнестойкость. Пластик начинает плавиться при температуре +160С.

Используют композитные арматурные стержни в сооружении фундаментов и других несущих конструкций редко. Допускается применение, если фундамент из бетона заливается на прочную основу, которая сама сможет выдержать большие нагрузки. Чаще композитные модели используют для армирования кирпичной кладки, в качестве каркаса для бетонных труб и других ненагружаемых изделий, как сетки для обшивки стен и других поверхностей. Основное применение они нашли в цементных стяжках. Их укладывают в виде сетки, связывая элементы вязальной проволокой. По понятным причинам сварке такой материал не подлежит.

Классификация

В строительстве существует огромное количество операций, где присутствие арматуры обязательно. Все процессы разные, каждому предъявляются свои требования. Поэтому даже профессионалы не всегда могут сказать, где и какая арматура должна использоваться. Поэтому и была проведена классификация арматурных стержней, цель которой – упростить выбор и провести унификацию продукции.

Горячекатаная арматура

Стальная арматура делится на классы в зависимости от разных параметров.

1. По технологии изготовления она относится к категориям горячекатаной, холоднодеформированной и катаной.
2. По типу профиля: рифленая и гладкая. К первой относятся классы А2, А3, А4 и А5, ко второй А1.
3. По эксплуатационным условиям: напрягаемая и ненапрягаемая. В первом случае сооружения каркаса или армирующей сетки арматуру натягивают, заливают бетоном, а после его высыхания освобождают. Происходит сжатие стали, которая сжимает и бетонную конструкцию.
4. По ориентации в арматурных каркасах она может быть продольной или поперечной. В продольных рядах арматурные стержни класса А1 устанавливать не рекомендуется. И подвергать ее сварке нельзя.

Технология производства холоднодеформированной арматуры

Отдельно в классификации стоит  разделение по химическому составу металла (стали). Три позиции:

1. В основе лежит класс прочности. Он разделяется на несколько позиций. Существует разные обозначения типов арматуры, поэтому иногда потребители путаются. К примеру, класс А1, он же АI или А240. Соответственно А2-AII-А300; А3-АIII-А400; А4-АIV-А500; А5-АV-А600 и так далее.
2. Производители выпускают термически упрочненную арматуру, в маркировку которой входит буква «т». Здесь шесть классов. Ат400, Ат500, Ат600, Ат800, Ат1000, Ат1200. Если просто, то в процессе производства арматурных стержней при горячей деформации производят дополнительное быстрое охлаждение, за счет чего увеличиваются прочностные характеристики металла.
3. По степени окисления: СП – спокойная, КП – кипящая, ПС – полуспокойная. В основе разделения лежит технология производства. К примеру, кипящая сталь получила название, потому что в процессе заливки из нее бурно выделяются газы, она кипит. Это самая низкосортная сталь за счет образования внутри большого количества пор от выделяющегося газа. Из трех групп при сооружении арматурных каркасов и сеток лучше выбирать спокойную.

При выборе обращайте внимание на арматурные классы. Они определяют в какую конструкцию какую арматуру надо укладывать

По классам четко проведено разделение основных параметров и характеристик стального профиля. А именно диаметра, предела прочности на разрыв и исходного материала, из которого изделие выпускается. Ниже приведена упрощенная таблица, в которой параметры разбросаны в зависимости от класса арматурных стержней.

Таблица арматурных классов

Расшифровка таблицы арматуры с характеристикой каждого класса

Каждый класс арматуры имеет собственную характеристику, при этом многие данные могут совпадать у разных видов или кардинально различаться. Основные их параметры приведены ниже.

АI или А240 – арматура, представляющая собой гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Ее применяют в изготовлении железобетонных изделий, для возведения монолитных и опорных конструкций. Арматуру любого диаметра производят в прутьях, фасуют в упаковки. Допускается производство продукции сечением до 12 мм в бухтах.

АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку. Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.

АIII или А400, А500 – арматурные стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Самый популярный класс арматуры широкого применения как в жилищном строительстве, так и в промышленном или коммерческом. Также используют в производстве ЖБИ, при строительстве автодорог и тротуаров. Изделия с диаметром до 10 мм выпускают в мотках, свыше данного размера – в стержнях.

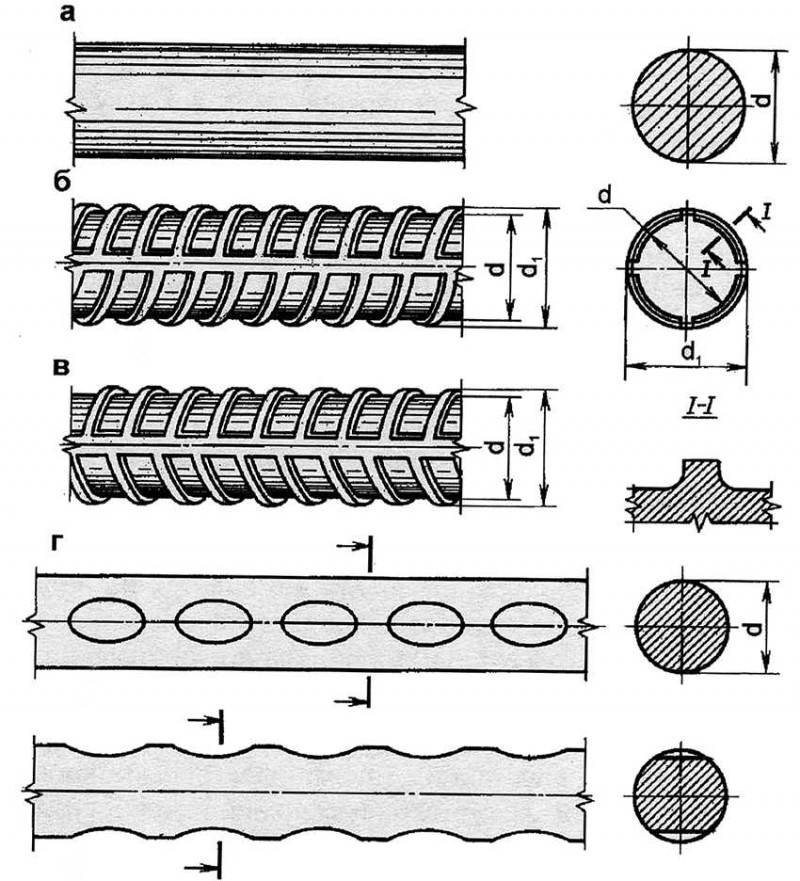

а – стержневая гладкая класса А240; б – стержневая периодического профиля класса А300; в – класса А400 и выше; г – проволочная класса В600.

АIV или А600 – стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ, но имеют меньшую частоту ребер.

АV или А800 – редко встречающийся сортамент арматуры, обладающий высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.

А6 (А1000) – производится из термостойкой стали. Имеет повышенный уровень сопротивляемости к разным видам деформации. Применяется в многоэтажном строительстве.

Арматура А500С: ГОСТ, ключевые параметры и характеристики

Так как третья категория является наиболее распространенной, то какой класс арматуры (А400 или А500) выбрать – решать проектировщикам, которые учитывают все нюансы строительных работ

Говоря о структурных особенностях этого вида, следует обратить внимание на ГОСТ арматуры А500. Он регламентирует производство круглого профиля, имеющего два ребра вдоль стержня и параллельные ряды выступов серповидной формы поперек

При этом они не пересекаются с парными ребрами вдоль тела стержня.


Арматура класса А500 самая универсальная, ее выпускают в мотках и стержнями.

Профиль обладает высокими пластичными и прочностными характеристиками в процессе прокатки. Стержни А500 арматуры имеют минимальную длину 6 м, а максимальную – 25 м. Оптимальная протяженность прутьев – 12 м. Согласно таблице сортамента арматура А500С производится из высококачественной маркированной стали Ст3СП, Ст3ПС и Ст3ГПС. Материал обладает отличной свариваемостью, но это не единственное его достоинство.

На заметку! Соединять элементы арматуры А500С можно с использованием электродуговых сварочных аппаратов. На такое преимущество и указывает буква С в маркировке профиля. Качество сварки уменьшает минимальное наличие легирующих элементов.

Положительные свойства такой арматуры заключаются в следующем:

• повышенной степени прочности и гибкости, отсутствии слабых мест, которые могут повлечь разрушение арматуры;
• сравнительно небольшой себестоимости производства и, как следствие, доступной стоимости арматуры за тонну;
• удельный вес арматуры А500 подразумевает значительную экономию объемов стали в процессе изготовления.

Класс А500 применяют не только в жилищном строительстве, но также в коммерческом и промышленном.

Армирование тупых углов

При сложной геометрии ленточного фундамента, некоторые углы могут быть гораздо больше 90 градусов. Тупой угол также необходимо армировать по специальным схемам, увеличивающим прочность каркаса. Существуют два основных способа правильного армирования тупых углов фундамента.

Первый способ

Оптимальным решением для армирования тупого угла является загиб внешней продольной арматуры под необходимым углом. Внутренние продольные хлысты также загибаются под тем же углом, и вяжутся к внешней продольной составляющей каркаса. Длина каждой загнутой части внутреннего продольного прутка составляет не менее 50 диаметров основной арматуры.

Второй способ

Для укрепления тупых угловых частей каркаса используются дополнительные элементы, загнутые под необходимым углом. Длина плеча такого изогнутого элемента должна равняться не менее 50 диаметров продольной арматуры. Перехлест при вязке варьируется в пределах от 35 до 50 диаметров арматуры в зависимости от марки цемента, применяемой для бетонного раствора.

Размеры 12 арматуры

Распространенным вариантом при устройстве строительных конструкций из железобетона считается арматура 12, имеющая диаметр 12 мм.

Возможные диаметры стеклопластиковой арматуры

Ее производят из различных стальных сплавов. Диаметр данного типа соответствует минимальным требованиям при строительстве зданий на ленточный фундамент при вязке каркаса из 4 хлыстов.

Прокат объединяется в классы относительно механических свойств:

• А1 Гладкий профиль — отличается хорошей пластичностью, которая требуется при удлинении, обеспечивая растяжку;
• А2 с серповидным рисунком – благодаря рисунку увеличивается прочность;
• А3 периодический профиль – присутствует поперечное сечение под углом к оси хлыста, облегчающее свариваемость деталей.

Популярностью пользуется арматура А3. С диаметром 12 мм масса 1 м профиля составляет 0,888 кг. Площадь сечения равна 1,131 см.

Для определения количества арматуры следует высчитать длину в погонных метрах. Но на рынке материал поставляется по весу. Для вычисления требуемого объема следует учесть, что длина 1 м весит 0,888 кг. Тогда в 1 т 1126 м арматуры (12 мм в диаметре). Для других диаметров можно воспользоваться специальными таблицами, созданными с учетом веса 1 м проката для разных деталей. Но возможно появление погрешности из-за принадлежности к другому классу.

Классы арматуры

С 2019 года действует новый стандарт ГОСТ 34028-2016. Изменено не только обозначение классов (1). Старая маркировка по ГОСТ 5781-82: А-I, А-II, А-III, А-IV, А-V, А-VI.

Таблица 1. Последние позиции – канатная арматура.

Изменения произошли также в таких показателях.

• Поверхностном покрытии арматуры.
• Маркировке.
• Испытаниях на изгиб-разгиб.
• Классы не привязаны к определённой марке стали. Рекомендуется только её химический состав. Это позволяет гибко реагировать и внедрять новации отечественной и зарубежной сталелитейной промышленности.
• Введён прямой запрет на производство арматуры из рельсов, листовых обрезков.
• Разрешается выпуск арматуры с формой профиля, отличной от 4-х стандартных.

Теперь вместо ничего не говорящих римских цифр за литерой А: I, II, III указан предел текучести: 240, 300, 500. Цифры обозначают прочностные характеристики: предел текучести в Н/мм2. Это предельная нагрузка, после небольшого превышения которой начинается необратимая пластическая деформация, проще – разрушение.

Чем выше этот показатель, тем прочнее арматура.

Для наглядности рекомендуемые замены сведены в таблицу 2.

Таблица 2

Ещё одна цель изменений в стандарте – максимально сблизить отечественные и европейские требования.

Арматура для ленточного фундамента

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле. Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты

Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов

Недостатки

У стержневой арматуры есть несколько недостатков, которые необходимо учитывать:

• При отсутствии антикоррозийного покрытия прутки подвергаются окислению при контакте с водой. Процессы могут начаться даже от воздействия воды в составе цемента во время его затвердевания.
• Невозможность выполнять функции стержневыми изделиями при неправильном выборе класса прутка и его диаметра.
• Чрезмерно напряженная арматура способна дать обратный эффект и образовать трещины в бетонной конструкции.
• Требуется соблюдение защитного слоя бетона – не менее 2 диаметров размера сечения для предотвращения попадания воды к стержням.

Как правильно сделать армирование

Чтобы армирование было сделано по всем правилам, необходимо выполнять следующие требования:

• Расстояние между продольными поясами арматуры не должно превышать 50 см. Количество поясов зависит от высоты фундамента.
• Вертикальные и поперечные прутки арматуры (то есть поперечные пояса) устанавливаются с шагом 30 см согласно рекомендациям СНиП-а, но на практике часто делают шаг 50 см. Иногда поперечный пояс выполняют в виде прямоугольного хомута.
• От каждого угла в обе стороны надо установить по 3-4 поперечных пояса с шагом 0,5 от основного.
• От места примыкания в каждую сторону также необходимо сделать по 3-4 поперечных пояса с шагом 0,5 от основного.
• Выбор диаметра основной продольной арматуры зависит от нагрузки на фундамент, то есть чем больше нагрузка, тем толще арматура.
• Для вязки каркаса применяется только специальная проволока.
• Для того чтобы после заливки раствора вокруг металлического каркаса с каждой стороны образовался защитный слой из бетона толщиной 50 мм, необходимо установить специальные приспособления: снизу каркаса «стульчики» или «лягушки», а с боков – «звездочки».
• Армировать углы каркаса необходимо, только применяя специальные усиливающие конструкцию схемы, а не простым вязанием внахлест перпендикулярных прутьев арматуры.
• Прямые участки каркаса желательно выполнять цельными кусками арматуры (стандартная заводская длина 11,7 м).
• При стыковке продольных арматурных элементов необходимо строго соблюдать размеры нахлеста одного прутка на другой (для бетона марки М200 – 50 диаметров арматуры, для М250 – 40 диаметров, для М300 – 35 диаметров).
• Недопустима стыковка продольных прутков арматуры в одном и том же месте по вертикали (разнос должен составлять не менее 60 см или 1,5 длины нахлеста).
