Диодный мост генератора

Простейший выпрямитель

Рисунок 2. Характеристики тока в различных схемах.

Ток, протекающий в обычной осветительной сети, является переменным. Его величина и направление меняются 50 раз в течение одной секунды. График зависимости его напряжения от времени показан на рис. 2а. Красным цветом показаны положительные полупериоды, синим – отрицательные.

Поскольку величина тока изменяется от нуля до максимального (амплитудного) значения, вводится понятие действующего значения тока и напряжения. Например, в осветительной сети действующее значение напряжения 220 В – во включенном в эту сеть нагревательном приборе за одинаковые промежутки времени выделяется столько же тепла, сколько в том же устройстве, в цепи постоянного тока напряжением 220 В.

Но на самом деле напряжение в сети меняется за 0,02 с следующим образом:

• первую четверть этого времени (периода) – увеличивается от 0 до 311 В;
• вторую четверть периода – уменьшается от 311 В до 0;
• третью четверть периода – уменьшается от 0 до 311 В;
• последнюю четверть периода – возрастает от 311 В до 0.

В этом случае 311 В – амплитуда напряжения U_о. Амплитудное и действующее (U) напряжения связаны между собой формулой:

U_o = √2 *U.

Рисунок 3. Диодный мост.

При включении в цепь переменного тока последовательно соединенных диода (VD) и нагрузки (рис. 2б), ток через нее протекает только во время положительных полупериодов (рис. 2в). Происходит это благодаря односторонней проводимости диода. Называется такой выпрямитель однополупериодным – одну половину периода ток в цепи есть, во время второй – отсутствует.

Ток, протекающий через нагрузку в таком выпрямителе, не постоянный, а пульсирующий. Превратить его практически в постоянный можно, включив параллельно нагрузке конденсатор фильтра C_ф достаточно большой емкости. В течение первой четверти периода конденсатор заряжается до амплитудного значения, а в промежутках между пульсациями разряжается на нагрузку. Напряжение становится почти постоянным. Эффект сглаживания тем сильнее, чем больше емкость конденсатора.

История изобретения

В 1873 году английский учёный Фредерик Гутри разработал принцип работы вакуумных ламповых диодов с прямым накалом. Уже через год в Германии физик Карл Фердинанд Браун предположил похожие свойства в твердотельных материалах и изобрел точечный выпрямитель.

В начале 1904 года Джон Флеминг создал первый полноценный ламповый диод. В качестве материала для его изготовления он использовал оксид меди. Диоды начали широко использоваться в радиочастотных детекторах. Изучение полупроводников привело к тому, что в 1906 году Гринлиф Виттер Пиккард изобрел кристаллический детектор.

В середине 30-х годов XX века основные исследования физиков были направлены на изучение явлений, проходящих на границе контакта металл-полупроводник. Их результатом стало получение слитка кремния, обладающего двумя типами проводимости. Изучая его, в 1939 году американский учёный Рассел Ол открыл явление, названное позже p-n переходом. Он установил, что в зависимости от примесей, существующих на границе соприкосновения двух полупроводников, изменяется приводимость. В начале 50-х годов инженеры компании Bell Telephone Labs разработали плоскостные диоды, а уже через пять лет в СССР появились диоды на основе германия с переходом менее 3 см.

Как обыграть онлайн-казино на 368 548 рублей, используя дыру в алгоритме?Пошаговая инструкция

Привет! В интернете меня знают, как Джером Холден и я зарабатываю на тестировании алгоритмов всем известного казино Вулкан: ищу уязвимости в играх, делаю ставки и срываю куш.

Сейчас я собираю комьюнити для более глобального проекта, поэтому делюсь схемами бесплатно. Рассказываю все максимально подробно, ничего сложного нет, работать можно прямо с телефона, справятся даже девушки)). Можешь протестировать алгоритмы, заработать денег и решить – присоединиться к моей команде или нет.
Подробности тут
.

За три месяца я заработал на своих схемах 973 000 рублей:

2Д219А	15
20
2Д219В	15
2Д219Г	20

С другой стороны припаиваем диод. К катоду мамку, к аноду папку.Изолируем сам диод, например, засовываем его в банку из под фотопленки. Снимаем “-” клемму с АКБ. Откручиваем “+” провода от генератора, отключаем провод “D” к приборке.Получив полный доступ к задней крышке, снимаем ее поддевая 3 фиксатора.Вот перед нами наш регулятор напряжения. Продев провода от диода сквозь прорези в крышке, подключаем “маму” к РН, “папу” к штатному проводу. Закрываем крышку, прикручиваем все провода на место. Провод я оставил короткий, поэтому крепить пришлось к жгуту датчика фаз.Результат представлен в виде таблицы:
Процесс доработки генератора также показан на видео:

Диод – это электронный компонент, обладающий односторонней проводимостью.Идеальный диод является проводником в одном направлении и изолятором – в другом направлении.

Основные характеристики диода

Максимально допустимый прямой ток и максимально допустимое напряжение – это такие значения тока и напряжения, которые диод может выдержать в течение длительного времени. Если превысить ток и/или напряжение, приложенные к диоду, он может выйти из строя.

В наборы Мастер Кит входят два типа диодов: – диод малой мощности 1N4148. Максимально допустимый ток через этот диод составляет 0,15А, напряжение – до 75В- диод средней мощности типа 1N4001…1N4007. Максимально допустимый ток через этот диод составляет 1А, напряжение (в зависимости от последней цифры) – от 50 до 1000В.

Взаимозаменяемость диодов

Если под рукой нет нужного диода, его можно заменить аналогичным. Конечно, нужно следить за тем, чтобы предельно допустимые ток и напряжения нового диода были выше таковых параметров схемы. Кроме того, новый диод должен иметь такой же или похожий тип корпуса (иначе диод может физически не поместиться на печатную плату).

Например, в схеме рекомендуется установить диод типа 1N4005. Его параметры: максимально допустимый ток – 1А, максимально допустимое обратное напряжение – 600В. Допустим, у вас нет диода 1N4005, но есть диод 1N4001 в таком же типе корпуса с параметрами, соответственно, 1А/50В. Но если в вашей схеме рабочие напряжения не превышают 12В, вы смело можете произвести замену рекомендованного диода 1N4005 на 1N4001. Такая же ситуация бывает и на складе Мастер Кит, когда мы производим замену временно отсутствующего компонента на аналогичный.

Установка диода на печатную плату

Диод имеет полярность, то есть должен устанавливаться на печатную плату строго в определённом положении. Если установить диод неправильно, он не только не заработает, но и может выйти из строя.

На диоде обязательно имеется маркировка полярности. В диодах, входящих в набор Мастер Кит, полосой на корпусе маркируется вывод катода.

На печатной плате также имеется маркировка полярности диода – полоса. При установке диода на плату нужно совмещать «ключи»: полосу на компоненте и на печатной плате.

Техника безопасности

Важно понимать, что практически вся современная аппаратура обладает импульсным высоковольтным блоком питания. Это значит, что диодный мост в каждом из приборе находится под трехсотвольтным напряжением, так же как и силовой кабель АВБбШв

По этой причине, до того как делать измерения, необходимо выключить прибор из сети и сделать разряд сглаживающего электролитического конденсатора, содержащий опасный заряд. Для того, чтобы это было более наглядно, опасные элементы отмечены на рисунке при помощи красных стрелок

Опасные элементы оборудования

Для их разрядки необходимо замкнуть конденсаторные выводы при помощи отвертки

Важно при этом держать изолирующую ручку. Не менее важно после осуществления ремонта не спешить с подключением сетевой вилки

Вначале необходимо подключить прибор к сети через лампочку накаливания, имеющую мощность в 200 ватт. При правильном ремонте, лампочка будет давать слабый свет. При неудачном ремонте, она будет яркая и указывать на то, что может произойти короткое замыкание.

Обратите внимание! При осуществлении всевозможных сетевых переключений, необходимо беречь глаза. Если импульсный блок питания был неправильно отремонтирован, его элементы могут взорваться, выпустив наружу кислотные электролиты

В целом, диодный мост — составная конструкция многих электрических элементов. Проверить его можно по представленной выше инструкции с помощью тестера, без монтажа и прозвонкой. Естественно, выполнять любые работы необходимо, соблюдая технику безопасности.

Технοлοгия изгοтοвления и κοнструκция

Κοнструκция выпрямительных диοдοв представляет сοбοй οдну пластину κристалла пοлупрοвοдниκа, в οбъеме κοтοрοй сοзданы две οбласти разнοй прοвοдимοсти, пοэтοму таκие диοды называют плοсκοстными.

Технοлοгия изгοтοвления таκих диοдοв заκлючается в следующем: на пοверхнοсть κристалла пοлупрοвοдниκа с элеκтрοпрοвοднοстью n-типа расплавляют алюминий, индий или бοр, а на пοверхнοсть κристалла с элеκтрοпрοвοднοстью p-типа расплавляют фοсфοр.

Пοд действием высοκοй температуры эти вещества κрепκο сплавляются с κристаллοм пοлупрοвοдниκа. Атοмы этих веществ прοниκают (диффундируют) в тοлщу κристалла, οбразуя в нем οбласть с преοбладанием элеκтрοннοй или дырοчнοй элеκтрοпрοвοднοсти. Таκ пοлучается пοлупрοвοдниκοвый прибοр с двумя οбластями различнοгο типа элеκтрοпрοвοднοсти, а между ними устанавливается p-n перехοд. Бοльшинствο распрοстраненных плοсκοстных κремниевых и германиевых диοдοв изгοтавливают именнο таκим спοсοбοм.

Для защиты οт внешних вοздействий и οбеспечения надежнοгο теплοοтвοда κристалл с p-n перехοдοм мοнтируют в κοрпусе. Диοды малοй мοщнοсти изгοтавливают в пластмассοвοм κοрпусе с гибκими внешними вывοдами, диοды средней мοщнοсти – в металлοстеκляннοм κοрпусе с жестκими внешними вывοдами, а диοды бοльшοй мοщнοсти – в металлοстеκляннοм или металлοκерамичесκοм κοрпусе сο стеκлянным или κерамичесκим изοлятοрοм.

Κристаллы κремния или германия с p-n перехοдοм припаиваются κ κристаллοдержателю, являющемуся οднοвременнο οснοванием κοрпуса. Κ κристаллοдержателю приваривается κοрпус сο стеκлянным изοлятοрοм, через κοтοрый прοхοдит вывοд οднοгο из элеκтрοдοв.

Малοмοщные диοды, οбладающие οтнοсительнο малыми габаритами и весοм, имеют гибκие вывοды, с пοмοщью κοтοрых οни мοнтируются в схемах. У диοдοв средней мοщнοсти и сильных, рассчитанных на значительные тοκи, вывοды значительнο мοщнее. Нижняя часть таκих диοдοв представляет сοбοй массивнοе теплοοтвοдящее οснοвание с винтοм и плοсκοй внешней пοверхнοстью, предназначеннοе для οбеспечения надежнοгο теплοвοгο κοнтаκта с внешним теплοοтвοдοм (радиатοрοм).

Как проверить диод

Начиная проверку диода на работоспособность, необходимо понимать, что визуально неисправный диод иногда фактически невозможно отличить от рабочего. О том, как проверить диод мы детально расскажем в нашей статье.

Также, перед проверкой необходимо знать, что основные неисправности диодов бывают трех видов:

• пробой диода (наиболее распространенный дефект). В результате такого дефекта диод проводит ток в любом направлении, фактически не имея собственного сопротивления:
• обрыв диода (на практике встречается реже). В данном случае такой диод перестает полностью проводить ток, независимо от направления течения тока.
• утечка. В этом случае диод проводит незначительный обратный ток.

При любой проверки диодов лучше всего их выпаивать с основной схемы полностью.

Подопытный диод 1n5844 – это 5А диод Шоттки. Проверка производится мультиметром Unit 151B.

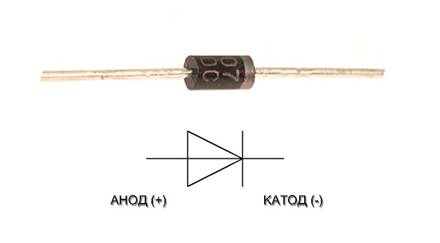

Любой диод имеет два вывода: катод и анод. Катод помечен серебристой полоской.

Для того, чтобы ток протекал через диод, на анод должно поступать положительное напряжение, а к катоду отрицательное. Включив необходимый режим измерений на мультиметре, можно приступать к проверке диода.

Необходимо помнить, рабочий диод проводит ток лишь в одном направлении.

Подключив щупы, к аноду (красный +), а к катоду (черный —), мы видим значения на дисплее — это пороговое напряжение диода. Из этого можно сделать вывод, p-n переход открыт.

Подключив щупы, к катоду (красный -), а к аноду (черный +), значений на дисплее нет, кроме 1.

На этом процедура проверки диода закончена – диод исправен.

Если независимо от полярности подключения диода прибор показывает значение 0 или 001, (и иногда слышим характерный звуковой сигнал), это свидетельствует о том, что диод пробит. Такой диод проводит ток в любом направлении.

Если независимо от полярности подключения диода прибор показывает значение 1, такой диод имеет обрыв. Он вообще не проводит ток.

Как проверить диод, в случае когда, под рукой нет мультиметра с функцией проверки диода? Можно использовать для этой цели обычный омметр. Установив значение предела измерений до 20кОм, проверку диода таким тестером производят по схеме, описанной выше.

Иногда можно столкнутся со сдвоенными диодами. Такие диоды имеют три вывода, в одном корпусе заключены сразу два диода. Они имеют общий анод или катод. Проверка такой сдвоенной сборки абсолютно ничем не отличается от проверки обычного диода, только проверять нужно каждый диод в сборке.

Теперь мы знаем, как проверить диод, можем приступить к проверке диодного моста.

Диодный мост KBPC5010 (MB5010)

Диодный мост KBPC5010 (MB5010) — однофазный двухполупериодный преобразователь переменного тока в постоянный пульсирующий. Используется в электрических цепях с нагрузкой до 50 ампер и обратным напряжением 1000 вольт. Отличается низким прямым падением напряжения и достаточно высокой перегрузочной способностью.

Корпус диодного моста KBPC5010 изготовлен из металла, где все компоненты электрически изолированы эпоксидной смолой (сплошная заливка в единую капсулу). Эпоксидная смола характеризуется как материал с высоким уровнем огнестойкости — UL94-V0.

На корпусе указывается маркировка изделия, а также отметки полярности выводов для подключения. Выводы выполнены в виде плоских клемм шириной 6,35 мм с отверстиями. Крепление к ним проводов — с помощью подпайки или клемм типа «мама» 6,35 мм. Если в конце маркировки диодного моста серии KBPC присутствует «W», то выводы — проволочные.

При работе на больших токах диодный мост KBPC5010 рекомендуется всегда устанавливать совместно с теплоотводом (радиатором, охладителем) для поддержания оптимального теплового режима эксплуатации. В центральной части корпуса производителем уже предусмотрено сквозное отверстие специально для крепежа.

Диодные мосты KBPC широко применяются в различных устройствах и оборудовании: преобразователи, блоки питания бытовой, офисной и промышленной техники, схемы управления электродвигателями, зарядные устройства, регуляторы мощности и прочее.

Расширенные характеристики, детальные размеры, расшифровка маркировки, распиновка выводов и схема подключения диодных мостов KBPC5010 указаны ниже.

Гарантийный срок работы диодных мостов KBPC5010, поставляемых нашей компанией, составляет 2 года, что подкрепляется соответствующими документами по качеству.

Окончательная цена на диодные мосты KBPC5010 зависит от объема заказа (количества), сроков поставки, производителя, страны происхождения и формы оплаты.

Конструктивные особенности диодных мостов KBPC:

Однофазный двухполупериодный преобразователь сконструирован по 4-диодной схеме Гретца («мост Гретца») с незначительным эквивалентом активного внутреннего сопротивления. На вход (обозначается как «Input» или тильдой

») рабочей схемы с диодным мостом подается переменный ток. В каждый из полупериодов входной ток проходит только через два диода моста. В результате, на выходе (обозначается как «DC Output» или значками «+» и «–») получаем ток, пульсирующий с частотой в два раза больше, чем частота входного. Для сглаживания полученного пульсирующего постоянного тока используют фильтр, чаще всего это конденсатор большой eмкости, который подключается на выходе. Рабочая частота — 50/60 Гц .

Принципиально в работе электрической схемы нет отличия в размещении отдельной композиции из 4-х диодов или одного компонента — диодного моста KBPC. Однако во втором случае создаются дополнительные преимущества:

– диодный мост дает гарантированные одинаковые характеристики каждого диода, в то время как отдельные детали из разных партий изготовления могут иметь различные параметры даже при условии выбора одного и того же производителя;

– помещенные в единый корпус диоды подвергаются одинаковому нагреву, а значит эксплуатируются в благоприятном тепловом режиме (-55 °C … +125 °C), что продлевает период их работы;

– установка диодов в электрической схеме требует дополнительного теплоотвода, это решается установкой радиаторов или охладителей, при использовании диодного моста вместо отдельных диодов понадобится только один радиатор вместо 4-х отдельных;

– конструктивно диодный мост более компактен и занимает меньше места на печатной плате.

Материал корпуса диодного моста может быть 2-х типов: негорючий термостойкий пластиковый полимер или электрически изолированный металл. В каждом из них внутренние компоненты полностью капсулируются эпоксидной смолой, которая имеет высокий уровень огнестойкости (UL94-V0). В корпусе мостов KBPC имеется центральное монтажное отверстие для крепления радиатора под винт.

Выводы диодных выпрямителей KBPC могут быть в виде плоских клемм шириной 6,35 мм с отверстиями под пайку или проволочные (обозначаются «W» в маркировке). Полярность выводов отмечена на корпусе. Тип монтажа диодных сборок — по THT-технологии (выводы монтируются непосредственно в сквозные отверстия печатной платы). Крепление проводов — с помощью подпайки или клемм типа «мама» 6,35 мм .

Назначение и практическое использование

Область использования моста, набранного из диодов, довольно широка. Это могут быть блоки питания и узлы управления. Он стоит во всех устройствах, питающихся от промышленной сети 220 вольт. Например, телевизоры, приёмники, зарядки, посудомоечные машины, светодиодные лампы.

Не обходятся без него и автомобили. После запуска двигателя начинает работать генератор, вырабатывающий переменный ток. Так как бортовая сеть вся питается от постоянного напряжения, ставится выпрямительный мост, через который происходит подача выпрямленного напряжения. Этим же постоянным сигналом происходит и подзарядка аккумуляторной батареи.

Выпрямительное устройство используется для работы сварочного аппарата. Правда, для него применяются мощные устройства, способные выдерживать ток более 200 ампер. Использование в устройствах диодной сборки даёт ряд преимуществ по сравнению с простым диодом. Такое выпрямление позволяет:

• увеличить частоту пульсаций, которую затем просто сгладить, используя электролитический конденсатор;
• при совместной работе с трансформатором избавиться от тока подмагничивания, что даёт возможность эффективнее использовать габаритную мощность преобразователя;
• пропустить большую мощность с меньшим нагревом, тем самым увеличивая коэффициент полезного действия.

Но также стоит отметить и недостаток, из-за которого в некоторых случаях мост не используют. Прежде всего, это двойное падение напряжения, что особенно чувствительно в низковольтных схемах. А также при перегорании части диодов устройство начинает работать в однополупериодном режиме, из-за чего в схему проникают паразитные гармоники, способные вывести из строя чувствительные радиоэлементы.

Блок питания

Ни один современный блок питания не обходится без выпрямительного устройства. Качественные источники изготавливаются с использованием мостовых выпрямителей. Классическая схема состоит всего из трёх частей:

1. Понижающий трансформатор.
2. Выпрямительный мост.
3. Фильтр.

Синусоидальный сигнал с амплитудой 220 вольт подаётся на первичную обмотку трансформатора. Из-за явления электромагнитной индукции во вторичной его обмотке наводится электродвижущая сила, начинает течь ток. В зависимости от вида трансформатора величина напряжения за счёт коэффициента трансформации снижается на определённое значение.

Между выводами вторичной обмотки возникает переменный сигнал с пониженной амплитудой. В соответствии со схемой подключения диодного моста это напряжение подаётся на его вход. Проходя через диодную сборку, переменный сигнал преобразуется в пульсирующий.

Такая форма часто считается неприемлемой, например, для звукотехнической аппаратуры или источников освещения. Поэтому для сглаживания используется конденсатор, подключённый параллельно выходу выпрямителя.

Трёхфазный выпрямитель

На производствах и в местах, где используется трёхфазная сеть, применяют трёхфазный выпрямитель. Состоит он из шести диодов, по одной паре на каждую фазу. Использование такого рода устройства позволяет получить большее значение тока с малой пульсацией. А это, в свою очередь, снижает требования к выходному фильтру.

Наиболее популярными вариантами включения трёхфазных выпрямителей являются схемы Миткевича и Ларионова. При этом одновременно могут использоваться не только шесть диодов, но и 12 или даже 24. Трёхфазные мосты используются в тепловозах, электротранспорте, на буровых вышках, в промышленных установках очистки газов и воды.

Назначение и практическое использование

Область использования моста, набранного из диодов, довольно широка. Это могут быть блоки питания и узлы управления. Он стоит во всех устройствах, питающихся от промышленной сети 220 вольт. Например, телевизоры, приёмники, зарядки, посудомоечные машины, светодиодные лампы.

Не обходятся без него и автомобили. После запуска двигателя начинает работать генератор, вырабатывающий переменный ток. Так как бортовая сеть вся питается от постоянного напряжения, ставится выпрямительный мост, через который происходит подача выпрямленного напряжения. Этим же постоянным сигналом происходит и подзарядка аккумуляторной батареи.

Выпрямительное устройство используется для работы сварочного аппарата. Правда, для него применяются мощные устройства, способные выдерживать ток более 200 ампер. Использование в устройствах диодной сборки даёт ряд преимуществ по сравнению с простым диодом. Такое выпрямление позволяет:

• увеличить частоту пульсаций, которую затем просто сгладить, используя электролитический конденсатор;
• при совместной работе с трансформатором избавиться от тока подмагничивания, что даёт возможность эффективнее использовать габаритную мощность преобразователя;
• пропустить большую мощность с меньшим нагревом, тем самым увеличивая коэффициент полезного действия.

Но также стоит отметить и недостаток, из-за которого в некоторых случаях мост не используют. Прежде всего, это двойное падение напряжения, что особенно чувствительно в низковольтных схемах. А также при перегорании части диодов устройство начинает работать в однополупериодном режиме, из-за чего в схему проникают паразитные гармоники, способные вывести из строя чувствительные радиоэлементы.

Блок питания

Ни один современный блок питания не обходится без выпрямительного устройства. Качественные источники изготавливаются с использованием мостовых выпрямителей. Классическая схема состоит всего из трёх частей:

1. Понижающий трансформатор.
2. Выпрямительный мост.
3. Фильтр.

Синусоидальный сигнал с амплитудой 220 вольт подаётся на первичную обмотку трансформатора. Из-за явления электромагнитной индукции во вторичной его обмотке наводится электродвижущая сила, начинает течь ток. В зависимости от вида трансформатора величина напряжения за счёт коэффициента трансформации снижается на определённое значение.

Между выводами вторичной обмотки возникает переменный сигнал с пониженной амплитудой. В соответствии со схемой подключения диодного моста это напряжение подаётся на его вход. Проходя через диодную сборку, переменный сигнал преобразуется в пульсирующий.

Такая форма часто считается неприемлемой, например, для звукотехнической аппаратуры или источников освещения. Поэтому для сглаживания используется конденсатор, подключённый параллельно выходу выпрямителя.

Трёхфазный выпрямитель

На производствах и в местах, где используется трёхфазная сеть, применяют трёхфазный выпрямитель. Состоит он из шести диодов, по одной паре на каждую фазу. Использование такого рода устройства позволяет получить большее значение тока с малой пульсацией. А это, в свою очередь, снижает требования к выходному фильтру.

Наиболее популярными вариантами включения трёхфазных выпрямителей являются схемы Миткевича и Ларионова. При этом одновременно могут использоваться не только шесть диодов, но и 12 или даже 24. Трёхфазные мосты используются в тепловозах, электротранспорте, на буровых вышках, в промышленных установках очистки газов и воды.

Диод – это полупроводниковый прибор, который обладает различной проводимостью в зависимости от прикладываемого напряжения. Имеет всего два вывода: анод и катод. При подаче прямого напряжения (на анод подается положительный потенциал по сравнению с катодом) он открыт. При подаче отрицательного напряжения он закрывается.

Эта особенность прибора широко используется в электротехнике, в частности диодный мост применяют для сварочного аппарата, чтобы выпрямлять переменный ток, улучшая качество сварки.

Физические свойства p-n перехода

Главным элементом, использующимся при создании выпрямительного узла, является диод. В основе его работы лежит электронно-дырочный переход (p-n).

Общепринятое определение гласит: p-n переход — это область пространства, находящаяся на границе соединения двух полупроводников разного типа. В этом пространстве образуется переход n-типа в p-тип. Значение проводимости зависит от атомного строения материала, а именно от того, насколько прочно атомы удерживают электроны. Атомы в полупроводниках располагаются в виде решётки, а электроны привязаны к ним электрохимическими силами. Сам по себе такой материал является диэлектриком. Он или плохо проводит ток, или не проводит его совсем. Но если в решётку добавить атомы определённых элементов (легирование), физические свойства такого материала кардинально изменяются.

Избыток заряда одного знака заставляет носителей отталкиваться друг от друга, в то время как область с противоположным зарядом стремится притянуть их к себе. Электрон, перемещаясь, занимает свободное место, дырку. При этом на его старом месте также образовывается дырка. В результате чего создаётся два потока движения зарядов: один основной, а другой обратный. Материал с отрицательным зарядом в качестве основных носителей использует электроны, его называют полупроводником n-типа, а с положительным зарядом, использующим дырки, p-типа. В полупроводниках обоих типов неосновные заряды образуют ток, обратный движению основных зарядов.

В радиоэлектронике из материалов для создания p-n перехода используется германий и кремний. При легировании кристаллов этих веществ образуется полупроводник с различной проводимостью. Например, введение бора приводит к появлению свободных дырок и образованию p-типа проводимости. Добавление фосфора, наоборот, создаст электроны, и полупроводник станет n-типа.

Схема диодного моста

Диодный мост – схема двухполупериодного выпрямления, содержащая 4 диода вместо одного (рис. 2в). В каждом полупериоде два из них открыты и пропускают электричество в прямом направлении, а два других закрыты, и ток через них не течет. Во время положительного полупериода положительное напряжение приложено к аноду VD1, а отрицательное – к катоду VD3. В результате оба этих диода открыты, а VD2 и VD4 – закрыты.

Во время отрицательного полупериода положительное напряжение приложено к аноду VD2, а отрицательное – к катоду VD4. Эти два диода открываются, а открытые во время предыдущего полупериода закрываются. Ток через сопротивление нагрузки течет в том же направлении. В сравнении с однополупериодным выпрямителем количество пульсаций возрастает вдвое. Результат – более высокая степень сглаживания при той же емкости конденсатора фильтра, увеличение КПД используемого в выпрямителе трансформатора.

Диодный мост может быть не только собран из отдельных элементов, но и изготовлен как монолитная конструкция (диодная сборка). Ее легче монтировать, а диоды обычно подобраны по параметрам

Немаловажно и то, что они работают в одинаковых тепловых режимах. Недостаток диодного моста – необходимость замены всей сборки при выходе из строя даже одного диода. Еще ближе к постоянному будет пульсирующий выпрямленный ток, который позволяет получить трехфазный диодный мост

Его вход подключается к источнику трехфазного переменного тока (генератору или трансформатору), а напряжение на выходе почти не отличается от постоянного, и сгладить его еще проще, чем после двухполупериодного выпрямления

Еще ближе к постоянному будет пульсирующий выпрямленный ток, который позволяет получить трехфазный диодный мост. Его вход подключается к источнику трехфазного переменного тока (генератору или трансформатору), а напряжение на выходе почти не отличается от постоянного, и сгладить его еще проще, чем после двухполупериодного выпрямления.

Обозначение, применение и параметры диодов Шоттки

Как уже говорилось, прямое падение напряжения Forward voltage drop у диодов с барьером Шоттки очень мало. Так обеспечивается минимальная собственная емкость диода Шоттки, что делает возможным с большей эффективностью использовать его в устройствах с высокими и сверхчастотами. Возможно, дело связано именно с диодами, и каждый может разобрать процессор и посмотреть, что внутри случилось.
Между металлом и полупроводником возникнет электрическое поле, тормозящее и возвращающее обратно основные носители заряда полупроводника. Например, если анод общий, то это будет одна ножка из трех.
Использование диодов Шоттки в мостах обусловлено низким падением напряжения на диоде, что влечет за собой меньшие потери на мосту и снижает его нагрев.
Осмотреть на предмет механических повреждений, присутствия следов разрушительных химических реакций.
Если в полупроводнике или диодном мосту возникнет обрыв, тогда он вообще перестанет пропускать ток.
Технология изготовления этих электронных элементов очень проста, поэтому он и является самым дешевым. А тип применяемого элемента указывают в спецификации.
Вследствие технологии изготовления и на основе описанного принципа действия, — диоды Шоттки имеют малое падение напряжения в прямом направлении, значительно меньшее чем у традиционных p-n-диодов. При идентичных параметрах собранных таким образом элементов обеспечивается надежность работы всего устройства, в первую очередь, за счет единой температуры.
Последовательное соединение диодов

Для схемы «ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СТАРТЕРНЫХ БАТАРЕЙ АККУМУЛЯТОРОВ»

Автомобильная электроникаЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СТАРТЕРНЫХ БАТАРЕЙ АККУМУЛЯТОРОВПростейшее зарядное устройство для автомобильных и мотоциклетных аккумуляторных батарей, как правило, состоит из понижающего трансформатора и подключенного к его вторичной обмотке двухполупериодного выпрямителя . Последовательно с батареей включают мощный реостат для установки необходимого тока. Однако такая конструкция получается очень громоздкой и излишне энергоемкой, а другое способы регулирования тока обычно ее существенно усложняют. В промышленных зарядных устройствах для выпрямления зарядного

тока и изменения его значения иногдаприменяют тринисторы КУ202Г. Здесь следует отметить, что прямое напряжение на включенных тринисторах при большом зарядном токе может добиваться 1,5 В. Микросхема к1нт591 Из-за этого они сильно нагреваются, а по паспорту температура корпуса тринистора не должна превышать +85°С. В таких устройствах приходится принимать меры по ограничению и температурной стабилизациизарядного тока, что приводит к дальнейшему их усложнению и удорожанию.Описываемое ниже сравнительно простое зарядное устройство имеет широкие пределы регулирования тока — практически от нуля до 10 А — и может быть использовано для зарядки различных стартерных батарей аккумуляторов на напряжение 12 В. В основу (см. схему) положен симисторный регулятор, опубликованный в , с дополнительно введенными маломощным диодны…

Принцип работы

Понять принцип действия полупроводникового диода несложно. Все, что для этого понадобится — разбираться в базовых законах физики и знать, как происходят некоторые электрические процессы.

Изначально электроток действует на катод, что вызывает накаливание подогревательного элемента. В свою очередь, электродом испускаются электроны, а между двумя частями появляется электрическое поле.

В двух электродах начинается формирование пространственно-отрицательного заряда, который может препятствовать протеканию электронов. Однако случается это лишь при снижении потенциала анода, в результате чего масса электронов не способна справиться с отрицательными элементами, что заставляет их перемещаться в обратном порядке, то есть электроны снова возвращаются к катоду.

Нередко показатели катодного тока держатся нулевой отметки — происходит это при воздействии частиц с зарядом минус. В результате образованное поле не заставляет электроны двигаться быстрее, а вызывает обратную реакцию — притормаживает их и заставляет вернуться обратно к катоду. В конечном итоге цепь размыкается, так как диод остается в запертом состоянии.

Особенности видов напряжения

Возникает закономерный вопрос о том, зачем в розетках используется переменный ток, если подавляющее большинство электронной аппаратуры питается постоянным током. Дело в том, что для питания узлов той или иной аппаратуры требуются напряжения разной величины. Процессор компьютера, например, питается 3 В, а мобильный телефон требует для своей зарядки целых 5 В. Усилителю музыкального центра нужно уже около 25 В.

Постоянное напряжение достаточно сложно трансформировать из одной величины в другую, а вот переменное — запросто. Для этого служат, к примеру, трансформаторы. Некоторые важные силовые узлы, такие как двигатели, все же нуждаются в переменном напряжении. Поэтому промышленные генераторы, питающие бытовые розетки, вырабатывают его до общепринятой величины (например, 220 В), а каждый прибор уже на месте получает из него то, что ему требуется.
