Регулировка яркости led. все о диммерах для светодиодных ламп

Цоколь и корпус устройства

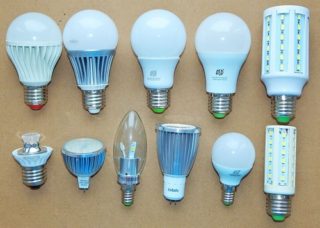

В быту наиболее часто встречаются лампочки с резьбовым цоколем Е14 и Е27.

Е27 применяются в обычных закрытых светильниках, а с Е14 – в бра и светильниках открытого типа.

Цоколь штырьковый GX53 используется в лампочках для встраиваемых потолочных светильников.

Тип лампы с резьбовым цоколем	Название
Е26, Е27	ES – средний
Е14	SES – миньон (малый цоколь)
Е10, Е12	MES – миниатюрный

Лампочки с цоколями GU5.3, GU10 применяются во встраиваемых точечных светильниках.

Новые модели диммируемых ламп имеют цоколи с вентиляционными каналами, которые способствуют лучшему отводу тепла от внутренней части лампы и диодов, увеличивая тем самым время их работы.

Что такое диммируемая LED–лампа?

Это устройство, оснащенное блоком с функцией ШИМ, т.е. возможностями широтно-импульсной модуляции. Блок имеет в своей конструкции специфическую схему, позволяющую распознавать регулировку. Она управляет стабилизатором, который находится в корпусе и меняет яркость освещения.

Обычные энергосберегающие электролампы нельзя включать через диммер — эти два устройства несовместимы. Конфликт проявляется в мигании или слабом свечении устройства в выключенном состоянии. О других причинах мигания светодиодных ламп мы говорили здесь.

А так как светодиодные или люминесцентные лампы рассчитаны на определенное число циклов активизации источника освещения и его отключения, то перегорают они при таком использовании за месяц или два.

Конструкция диммированной светодиодной лампы отличается наличием специального драйвера, который отвечает за светорегуляцию

Дело в том, что внутри энергосберегающих ламп имеется конденсатор (электронный преобразователь), к которому даже в выключенном состоянии поступает некоторое количество тока.

Конденсатор, набирая необходимый заряд, питает диод, и он время от времени вспыхивает, несмотря на выключенное состояние.

Регулировать яркость LED ламп до появления диммируемых моделей было невозможно — они не подходили для использования со светорегулятором

Диммируемые светодиодные светильники: для чего они нужны

Многие считают, что переплачивать за лампы, восприимчивые к регулировке – обычная блажь, однако это сильнейшее заблуждение. Взять, к примеру, освещение гостиной. Человек отработал полный день в ярко освещенном офисе и, придя домой, хочет отдохнуть или даже просто посмотреть телевизор. Уже давно доказано, что в полной темноте этого делать не стоит: слишком большая нагрузка на глаза. Он поворачивает ручку регулятора или нажимает кнопку на пульте дистанционного управления и наслаждается уютной и комфортной обстановкой.

Еще один вариант – человек просыпается ночью и идет в туалет. Включенный на полную мощность свет моментально отбивает сон. И здесь на помощь приходят диммированные светодиодные светильники, позволяя снова спокойно уснуть. Также их можно применить и для зонирования помещений. Одно можно сказать совершенно точно: те, кто установил дома подобные приборы, уже не откажутся от их использования.

На что обратить внимание при выборе?

Чтобы купить качественный товар и не жалеть о неправильном выборе, важно обращать внимание на несколько ключевых технических характеристик. Их знание скоординирует покупателя в правильном направлении. Большинство производителей указывают все представленные параметры на упаковке изделия

Так человеку важно посмотреть на:

Большинство производителей указывают все представленные параметры на упаковке изделия

Так человеку важно посмотреть на:

Покрытие рассеивателя. Встречаются два популярных исполнения: матовый (уменьшает воздействие яркого света) и прозрачный;
Мощность указывается большими цифрами и парой букв. Оптимальным вариантом считается покупка источника освещения с показателем 11 Вт.
Световой поток предназначен для точного определения яркости лампы. Его необходимо учитывать при покупке изделия на улицу или в просторное помещение. Знание этой характеристики позволит подобрать правильный вариант, не переплатив при этом за высокую концентрацию белого света.
Кроме этого, необходимо знать напряжение, чтобы произвести расчеты для покупки диммера.
Возможность изменения интенсивности освещения. Параметр указывается английским словом «Dimmable», но также может быть переведен на русский. Наличие этого показателя отличает светодиодные модели от прочих источников света.
Проверенный производитель укажет не только яркость изделия, но и угол свечения, что может быть важным для некоторых пользователей.
От температуры прибора зависит общее восприятие. Больше этот параметр ни на что не влияет. Встречаются два цвета – желтый и белый. Какой выбрать, каждый человек определяет самостоятельно.
Последняя важная характеристика – используемый цоколь. На рынке встречаются десятки разновидностей, которые обладают хорошими техническими параметрами, а вот по цоколю они не подойдут. Один из распространенных вариантов – Е27, его можно использовать вместо стандартной лампы накаливания

На этот параметр необходимо обращать внимание в первую очередь, только потом смотреть на угол освещения, тип рассеивателя и т.п.

Проблема использования

Внутри каждой светодиодной лампы, без функции диммирования, размещён драйвер, который будет некорректно реагировать на изменение входного напряжения. Во время вращения ручки светорегулятора поведение такой лампочки непредсказуемо:

• будет мигать;
• при достижении напряжения определённого уровня засветится на 100%;
• не включится.

Работа большинства диммеров основана на изменении синусоидальной формы напряжения путём вырезания части полуволны. В результате между полуволнами образуются «мёртвые зоны», которые неадекватно воспринимаются драйвером. Таким образом, лампочка реагирует на отсутствие полноценного сетевого напряжения на входе.

Чтобы уйти от прожорливых ламп накаливания и остаться со светорегулятором, придётся приобрести диммируемые светодиодные лампы. Их драйвер поддерживает диммирование, изменяя ток нагрузки пропорционально входному напряжению. Как и с лампами накаливания, вращение ручки регулятора приведёт к изменению яркости светильника.

Однако из-за разнообразия электронных схем светорегуляторов и драйверов диммируемых светодиодных ламп не удалось избежать новых проблем. Дело в том, что каждое из устройств имеет своё минимальное напряжение срабатывания. Если в момент включения диммер выдаёт 60 В, то лампочка засветится примерно на треть от номинальной мощности, а диапазон регулирования составит 30-100%. В свою очередь, в некоторых видах диммируемых светодиодных ламп нижний предел яркости достигает 5%. Такая несогласованная работа двух электронных схем может стать причиной и других неприятностей:

• при включении драйвер не запускается;
• драйвер издаёт неприятный высокочастотный звук;
• максимум выходного напряжения диммера ниже 210 В, что препятствует достижению наибольшей яркости;
• сбои в работе диммера из-за влияния электронной схемы светодиодной лампочки;
• секундная вспышка в момент включения.

Примечательно, что цветовая температура остаётся на одном уровне и не зависит от яркости свечения.

Базовое устройство современного диммера

Теперь – о том, каким же образом обеспечиваются такие преобразования переменного тока. Тот, кто не интересуется физикой подобных процессов, может сразу перейти к следующему разделу статьи. Но многим будет интересно, тем более что понимание происходящего может подвигнуть и на самостоятельное изготовление диммера – об этом мы тоже поговорим несколько позднее.

Понятно, что никакое электромеханическое коммутационное устройство неспособно работать в режиме ключа с такой скоростью переключений, адекватной частоте переменного тока. Но на выручку пришли полупроводниковые элементы.

Ниже на иллюстрации показана (с некоторым упрощением) схема электронного диммера. Понять принцип ее работы можно, даже не имею специальной подготовки в этих вопросах.

Принципиальная схема электронного диммера (дана с некоторыми упрощениями)

Итак, разбираемся.

Функцию электронного ключа в представленной схеме выполняет «связка» двух полупроводниковых элементов:

Цены на диммер

диммер

VS1 – симистор (симметричный полупроводниковый тиристор или триак) который способен пропускать ток между силовыми выводами А1 и А2 в обоих направлениях, но при условии наличия на выводе G («gate» — затвор) определенного управляющего напряжения.

VS2 – динистор (двунаправленный полупроводниковый диод или диак), также способный пропускать ток в обоих направлениях. Но в отличие от триака, диак не требует управляющего сигнала. Он срабатывает автоматически (открывается) при достижении на его выводах определенного напряжения. И вновь закрывается, когда проходящий через него ток снизится до минимального уровня, называемого током удержания.

Диммер, как правило, устанавливается в разрыв фазного провода. Но это – исключительно из соображений безопасности эксплуатации, так как на работоспособность схемы влияния не оказывает. Тем не менее, такое правило рекомендуется к соблюдению при установке любых выключателей на системах освещения.

Для того чтобы в рассматриваемом случае ток пошел на нагрузку (от «L in» к «L out»), необходимо открытие ключа-триака между его силовыми выводами А1 и А2. Иного пути нет, так как на другом участке цепи она, по сути, разорвана конденсатором С.

Что же происходит при включении питания? Начинается зарядка конденсатора С, скорость которой зависит как от его емкости, так и от сопротивления R. Чем выше сопротивление, тем дольше будет длиться зарядка. Так как используется переменный резистор (потенциометр), то имеется возможность плавного изменения сопротивления этого участка цепи.

Как только напряжение на обкладках конденсатора достигнет определённой величины, срабатывает на открытие динистор, и на вывод G тринистора подается управляющее напряжение, что приводит к его открытию. Ток пошел на нагрузку.

При достижении полуволной нулевой отметки конденсатор полностью разряжается, диак закрывается, что ведет и к закрытию триака. Цепь питания нагрузки снова прервана.

Но вновь начинается процесс зарядки конденсатора, уже с обратной полярностью на обкладках, и весь цикл повторяется. Так как использованы симметричные полупроводниковые приборы – симистор и динистор, эта схема работает на любом участке синусоиды, то есть с любым направлением тока.

Об этом приходится долго рассказывать, но на деле все эти преобразования происходят с частотой переменного тока, то есть в течение секунды вырабатывается 50 положительных и 50 отрицательных «вырезанных» импульсов. Такая частота обеспечивает вполне нормальную работу электроприборов с резистивной нагрузкой, к которым относятся и лампы накаливания.

Правильным подбором параметров полупроводниковых элементов и изменением сопротивления потенциометра можно регулировать моменты открытия и закрытия ключа, то есть «вырезать» из синусоиды импульсы определённой продолжительности и амплитуды. Тем самым – управлять мощностью включенной в цепь нагрузки лампы.

По подобной схеме собирается абсолютное большинство современных диммеров. Безусловно, в схему вносятся определенные дополнения, оптимизирующие ее работу и сглаживающие негативные моменты. Но принцип остается тем же.

Как выбрать

По каким критериям выбирать диммируемую лампу? Перечислим основные из них:

Мощность. Если ты решил заменить лампы накаливания диммируемыми светодиодными, то имей в виду, что при создании того же светового потока led лампочка потребляет в 8-10 раз меньше энергии, чем лампа накаливания. То есть полупроводниковый осветитель в 6-7 Вт будет давать света столько же, сколько и 60-ваттная лампочка Ильича.

Цоколь. Диммируемые светодиодные лампы выпускаются с разными цоколями как Эдисона разных размеров, так и штырьковыми. Обязательно убедись, что тебе нужен прибор именно с таким цоколем, чтобы не пришлось возвращать товар.

Возможность диммирования. Перед тем как купить прибор, найди на упаковке обозначение диммируемых ламп (о нем я писал выше). Купишь обычную – придется нести обратно, если она, конечно, не сгорит после первого же включения через диммер. Велика вероятность возникновения подобной ситуации.

Форма и габариты

Обрати внимание на форму, внешний вид и габариты прибора. В противном случае он может не войти в плафон люстры или испортить внешний вид светильника.

Производитель

Покупай диммируемые лампочки только известных фирм. Пусть их приборы стоят чуть дороже китайских, но зато они точно прослужат весь гарантийный срок и дадут столько света, сколько заявлено изготовителем.

В заключение, кратко о продукции производителей, на которых стоит обратить внимания при покупке led лампочек.

Osram

Всемирно известная немецкая компания, специализирующаяся на производстве осветительного оборудования. Светодиодные лампочки, включая диммируемые, Osram выпускает с различной цветовой температурой и цоколями Е14, Е27 (цоколь Эдисона) и G9, G12, GX53. Первые два товара производятся в классической форме шара или свечи, и они служат отличной заменой лампам накаливания в открытых светильниках.

Philips

Компания не менее известная, чем Osram. Используя инновационные технологии, фирма добилась исключительно высокого срока службы диммируемых ламп (до 40 000 ч без существенной потери яркости) при энергоэффективности класса А++ (Master MV Value, LEDclassic). Кроме ламп классического вида, у Philips можно найти и оригинальные решения – настоящие лампы Эдисона, только диммируемые светодиодные. Правда, у них наработка на отказ составляет “всего” 15 000 ч (у лампочки накаливания – 1 000 ч).

Gauss

Особенностью светодиодных лампочек этой компании является широкий диапазон питающих напряжений: от 185 до 265 В. Весьма актуально для районов с энергоснабжением низкого качества. Радует их индекс цветопередачи, достигающий 90. Далеко не все компании выпускают лампы с такими высокими показателями.

Интересной является серия ламп Gauss Step с шаговым диммированием. Диммер для них не нужен, схема шагового изменения яркости уже встроена в саму лампу. Есть у  Gauss и оригинальные решения – лампочки со “спиралью накаливания” из светодиодов.

Uniel

Из продукции производителя Uniel для нас особо интересны диммируемые лампы серий Cristal Dimmable и Palazzo Dimmable. Приборы отличают хорошая цветопередача (до 80) и универсальность в плане диммирования: они отлично работают с самыми разными диммерами переменного тока, работающими по принципу среза полуволны. Диммируемые лампы обеих серий имеют матовую колбу, форму, цоколь обычной лампочки накаливания и без проблем работают вместо них.

Из другой продукции можно отметить лампы с цоколем E14, E27, GU10, GU5.3, а также оригинальные приборы в форме лампочки Ильича. Компания имеет свое производство в России.

Технические параметры

В техдокументации на светотехническое устройство, оборудованное световым регулятором, чаще всего производители отображают следующие показатели:

• напряжение электрического питания;
• мощность светового источника (для светодиодных приборов мощность может быть в пределах 4-10 Вт);
• возможность изменения интенсивности светового потока;
• модификация цоколя. Обычно это типы E14, E27, которые соответствуют цоколям ламп с нитью накаливания. Также довольно распространенные типы цоколя — G9, G12, GX53;
• цветовая температура. Данный параметр показывает температурное восприятие света. Существует возможность выбора белого, холодного, желтого света;
• угол подачи света;
• поток светового излучения. Параметр показывает яркость освещения для максимальных нагрузок;
• тип светового рассеивателя — прозрачный, матовый.

Важнейшей деталью прибора освещения является цоколь светового источника, благодаря которому изделие можно монтировать на определенном участке. Учитывая то, что схемы диммеров LED-светотехники начали производить совсем недавно, потребители продолжают до сих пор активно использовать стандартные лампочки с нитью накаливания и галогенные световые источники. Поэтому наибольший спрос имеют универсальные модели цоколя для патронов.

К сведению!

• Лампы с нитью накаливания на 60 Вт соответствуют цоколю E14, ЛН 100 Вт — E27;
• если светотехнический диодный прибор имеет цоколь модели GU10, он соответствует лампочке накаливания на 50 Вт;
• цоколь GX53 применяется для встраиваемых, накладных моделей осветителей;
• G9 применяется на световых источниках капсульного типа (достаточно компактные изделия);
• вариант G12 идеально подходит для металлогалогенных трубчатых источников света.

Особенности работы диммируемой led лампы и ее отличия от обычной

Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.

Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

1. Срез переднего фронта.
2. Срез заднего фронта.

Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.

Если у тебя уже установлен диммер со срезом переднего фронта, но ты решил заменить лампочки накаливания диодными, то меняй смело. Все будет прекрасно работать, но при условии, что светодиодные лампы диммируемые и качественные.

Как отличить диммируемую лампочку от обычной?

Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.

Регулируемые светодиодные светильники

Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:

1. Светильник со встроенным диммируемым драйвером.
2. Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
3. Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
4. Диммируемый драйвер для светодиодных светильников.

Производители светодиодных ламп с диммером

Среди популярных производителей можно выделить компанию Uniel, которая выпускает светодиодные лампы и диммеры. Изделия характеризуются индексом CRI 80. Яркость регулируется в пределах 10-100%. Входное напряжение изделия состоит в диапазоне 40-250В. Лампы светодиодные имеют матовую колбу. Срок эксплуатации изделия составляет 30 тыс. часов.

Выбирая диммимрованные лампы стоит отдавать предпочтение проверенным производителям, например компании Uniel

Лампы представлены в двух сериях: Palazzo Dimmable и Cristal Dimmable. Модели первой серии имеют корпус уникальной формы, оснащенный четырьмя вентиляционными каналами. Изделия с цоколем е14, е27, gu10, gu 5.3 характеризуются мощностью 5-7 Вт, интенсивностью светового потока 500-600 лм. Используются для светильников точечного и рефлекторного света. Могут иметь форму шара или свечи.

Модели второй серии представлены светодиодными диммируемыми лампами е14, купить которые можно за 320 руб. Корпус выполнен из алюминиевого сплава. Светодиоды располагаются на металлических лепестках в колбе, создавая широкий угол светопередачи до 360 град.

Компания Philips выпускает широкий ассортимент изделий с разным исполнением цоколя и формой корпуса. Особой популярностью пользуются диммированные лампы gx 53, применяемые в ванных комнатах в качестве точечной подсветки.

Ассортимент диммируеммых ламп компании Philips представлен различным исполнением цоколя и формой корпуса

Изделия изготавливаются по специальной филаментной технологии. Внутри корпуса образуются светодиодные нити, напоминающие светящуюся спираль. Благодаря функции Dim Tone при уменьшении яркости освещение помещения становится более теплым. Конструкция цоколя имеет скрытую систему вентиляции, благодаря чему увеличивается срок эксплуатации изделия до 40 тыс. часов. Цена светодиодной диммированной лампы находится в пределах 220-410 руб.

Светодиодные диммируемые лампы Gauss

Компания изготавливает широкий ассортиментный ряд осветительного оборудования, в том числе и диммируемые светодиодные лампы. Изделия характеризуются входным рабочим напряжением 185-265В и индексом цветопередачи, равным 90.

Модели представлены в двух цветовых температурах: 2700 и 4100 К. Время работы ламп достигает 35 тыс. часов. Производитель выпускает такие типы ламп:

• филаментные изделия в виде шара или свечи, мощностью 5Вт, с величиной светового потока 420-450 лм;
• софитные диммируемые светодиодные лампы gu 5.3 220V и gu10 с величиной светового потока 500-530 лм;
• консольные изделия с цоколем g9 мощностью 3 Вт со значением светового потока 280-300 лм.

Компания Gauss выпускает широкий ассортиментный ряд осветительного оборудования

Отдельно можно выделить дополнительную функцию в виде шагового диммирования светодиодных ламп. Изделия характеризуются специфическим принципом работы. В составе конструкции уже присутствует встроенный в цоколь элемент, благодаря которому регулируется яркость. Лампа может работать от сети со стандартным напряжением 180-240 В.

Купить диммируемую светодиодную лампу е27 можно за 250 руб. Их выпускают в форме свечи или шара мощностью 7-70 Вт в двух цветовых значениях 2700 и 4100 К. Гарантийный срок службы лампы составляет 3 года.

Изготовление и применение светодиодных диммируемых ламп стремительно набирает обороты. Еще недавно осветительные светодиодные устройства не могли использоваться со светорегуляторами. Проблема была решена после внедрения диммера в конструкцию осветительного элемента. Важным условием для длительной работы устройства является соответствие рекомендуемым параметрам. Поэтому, прежде чем купить диммируемую светодиодную лампу е14 или е27 следует подробно изучить характеристики изделия.

Почему следует выбирать диммированную технику?

Чтобы определиться, стоит ли купить диммированные световые приборы, достаточно изучить их основные преимущества:

• Светотехника обладает простым эксплуатационным устройством. Светодиодная лампа с регулятором имеет стандартную конструкцию, позволяющую быстро освоить правила использования.
• Экономный расход электроэнергии. Благодаря уменьшению уровня яркости происходит сокращение подачи электротока, что значительно уменьшает количество потребляемой электроэнергии. Кроме того, на данный показатель влияет и изменение температурного режима цвета луча.

Лампы с цоколем GX53

• Стандартизированные цокольные элементы. Несмотря на наличие в лампе диммера, ее цоколь обладает стандартными размерными параметрами. Это значительно упрощает подбор светового элемента и его установку.
• Регулятор производительности света. Дополнительная опция настраивания светового потока дает возможность значительно снизить нагрузку на диодные кристаллы. Поэтому светодиодные элементы не перегреваются, что существенно увеличивает эксплуатационный срок лампы.

ВИДЕО: Диммер для светодиодной ленты

Критерии качества изделий

На упаковке каждой диммированной лампочки указано много информации. Чтобы выбрать функциональный продукт, необходимо знать, что это все значит.

Форма лампы и ее влияние на освещение

Диммируемые лампы бывают самых разнообразных форм, от которых зависит степень освещения

Правильно подобрав светодиодное устройство определенного внешнего вида, удастся добиться оптимальной интенсивности освещения. На рынке встречаются следующие формы ламп:

• Грушевидные. Колба имеет такой же диаметр, что и корпус. Такие светодиоды светят только вперед. Их не рекомендуется устанавливать в люстры, плафоны которых направлены вниз. Грушевидные светодиоды не смогут эффективно осветить потолок и на нем появятся тени.
• Напоминающие обычные лампочки накаливания. Применяются для реализации традиционного освещения. Угол распространения световых потоков – 240°.
• В виде свечи или шара. Такая форма создана преимущественно с декоративной целью. Угол освещения достигает значения 240-360°. Лампы удачно сочетаются с открытыми люстрами, торшерами, бра.
• Рефлекторного типа. Преимущественно используются в магазинах, салонах красоты. Особенность изделий – создание целенаправленного светового пучка, который освещает конкретную область.
• Точечные. Подобные изделия устанавливаются в натяжные или подвесные потолки, корпусную мебель для создания дополнительного или основного освещения. Они создают довольно большой угол распространения света – до 100°.

Мерцание света и методы его выявления

Проверка мерцания лампы с помощью карандаша

Такой негативный эффект характерен для светодиодных и люминесцентных осветителей. Мерцание света негативно сказывается на самочувствии человека – глаза быстрее устают, возможны головные боли. При наличии данного дефекта светодиод запрещено использовать для жилых помещений.Выявить мерцание можно по следующим признакам:

• Если быстро отвести взгляд от одного предмета на другой, перед глазами двоится. Такой эффект называют стробоскопическим.
• Необходимо взять карандаш за один конец и перемещать его как маятник. Если не видно четких контуров изделия, мерцание лампы находится в пределах нормы. Когда кажется, что карандашей несколько, пульсация света очень высокая.
• Для определения мерцания можно использовать смартфон. Включив обычную камеру и направив ее на источник света, удастся увидеть полосы. Чем они ярче, тем сильнее пульсация.

Полностью устранить эффект мерцания невозможно.

Пределы уровня диммирования

Большинство моделей способны снизить интенсивность освещения до 10%. Некоторые производители выпускают светодиоды, где данный показатель колеблется в пределах 5-25%. Совмещая лампы с разными диммерами, удается добиться необходимого уровня освещения, что зависит от совместимости устройств.

Мощность и рабочее напряжение

Мощность не является характеристикой яркости света — для этого существует такой показатель, как люмен. Он указывается на упаковке каждого изделия

Светодиодные изделия выпускаются с мощностью от 1 до 25 Вт. Для оценки эффективности устройств их световой поток сравнивают с тем, что формируется у ламп накаливания. Их мощности соотносятся как 1 к 8-10.

При выборе лампы в зависимости от рабочего напряжения лучше выбирать модели, где данный показатель составляет 170-250 В. Это обезопасит прибор от перегорания, что может случиться при скачке тока в сети.

Световой поток и эффективность

Особенностью ЛЕД-ламп называют то, что их мощность не всегда эффективно отображает яркость. Поэтому на упаковке изделий указывается световой поток. Он колеблется в пределах 200-2500 лм.

Цветовая температура

Шкала цветовой температуры источника света

Данный показатель характеризует источник цвета в плане спектрального состава. Цветовая температура измеряется в Кельвинах. Для освещения рабочего места оптимальным считается значение 4000-4500 К. Для дома рекомендуется взять лампу с теплым цветом 2700-3500 К.

Индекс цветопередачи

Важный показатель, который отображает соответствие цвета, получаемого при искусственном освещении, его реальному оттенку. Чем выше индекс цветопередачи, тем натуральнее выглядят предметы в помещении.

Производители выпускают лампы с максимальным значением 90 Ra.

Цоколь и корпус

Типы цоколей энергосберегающих ламп

Самыми популярными считаются светодиоды с цоколем Е27 и Е14. Они имеют стандартное резьбовое соединение. Цоколь Е27 применяется для закрытых светильников, Е14 – для бра, торшеров.

Критерии выбора качественной диммируемой светодиодной лампы

Критерий выбора диммируемой лампы – ее производитель. Надо отдавать себе отчет, что дешевая китайская продукция с AliExpress не может быть надежной и рассчитанной на длительный срок службы. Упрощенные схемы драйверов, плюс некачественные детали могут даже при наличии качественного регулятора приводить к миганию лампы.

Форма LED лампочки и ее влияние на освещение

Чтобы обеспечить оптимальный угол освещенности следует выбирать лампы, в которых светодиоды смонтированы по окружности центрального элемента арматуры, выполняющего роль радиатора охлаждения. В большинстве ламп светодиоды монтируются на круглой плате. В них свет не может распространяться более чем на 180°. Увеличение угла рассеивания достигается за счет матированной колбы из пластика, которая распределяет свет более равномерно.

В этом отношении форма колбы не играет существенного значения, особенно, если используются филаментные лампы, распространяющие свет на 360°.

Мерцание света и методы его выявления

Мерцание света светодиодной лампы в нормальных условиях эксплуатации незаметно для глаза. Диммер снижает частоту поступления импульсов на светодиоды. Если в схеме нет сглаживающих конденсаторов при уменьшенной яркости лампы становится заметным мерцание, которое вредно влияет на органы зрения, ведет к быстрой утомляемости и головной боли.

Мощность устройства и рабочее напряжение

Мощность бытового диммера, монтируемого вместо выключателя, должна, как минимум, соответствовать мощности ламп, используемых в осветительном приборе. Для расчета мощности мощно воспользоваться формулой:

P = (P₁+P2₂..P_n)*K*J

В которой значение индексов:

• P – общая мощность всех потребителей (рассчитывается в Ваттах (W);
• P₁, P_2, P_n – значения мощности подключаемого оборудования;
• К – коэффициент одновременности: сколько приборов одновременно может быть подключено к одному проводнику. Практически, используется значение 0,8. Для надежности, или по незнанию, можно использовать 1;
• J – коэффициент запаса. Используется для создания резерва для возможного подключения нового оборудования. Практически используются значения 1,5 – 2.

Все приборы, используемые в бытовых электросетях, рассчитаны на напряжение 220-240 вольт.

Световой поток и пределы диммирования

По мере уменьшения амплитуды поступления электрических импульсов пропорционально снижается световой поток. Обычно в бытовых диммерах нижней границей, при которой происходит срабатывание светодиодов является 10% от максимального уровня светового потока.

Цветовая температура и цветопередача

Как правило, при снижении яркости свечения до 50% цветовая температура не изменяется. Если яркость лампы снижается существеннее, происходит смещение в сторону красного участка спектра. Лампы «холодного» и «дневного» света превращаются в лампы «теплого» света.

Существенно страдает цветопередача. Все зеленые и синие предметы будут восприниматься как черные, а красные, оранжевые и желтые – казаться значительно светлее, чем есть на самом деле.

Цоколь и корпус устройства

Диммеры не имеют цоколя, являясь устройством, монтируемым вместо обычного выключателя. Что касается ламп, то установка в них драйвера сглаживающего мерцания может сказаться на объеме переходного элемента от цоколя к колбе лампы. Диаметр цоколя остается прежним: Е14 или Е27.

Срок службы диммера

Гарантийный срок устанавливается производителем. Обычно реальный срок значительно превышает гарантийный. У современных приборов средней ценовой категории он равняется одному, редко двум годам.

Ассортимент регуляторов света: лучшие производители диммеров

По данным, размещенным на площадках, посещаемых не только рядовыми потребителями, но и профессиональными электриками, в ТОП -5 лучших диммеров входят:

1. ABB Cosmo 619-010200-192 40-800 Вт;
2. Legrand Valena 770261 40-400 Вт;
3. Lezard Mira, 800 Вт;
4. Schneider W59, 60-300 Вт;
5. Ying Hua LED Dimmer, 15-200 Вт.
