Лучшие дифавтоматы на 2021 год

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика

Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А

Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы

На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

• А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
• АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

• Лучшие производители автоматических выключателей
• Как выбрать УЗО для квартиры
• Подключение дифавтомата своими руками

Понятие дифференциального автомата

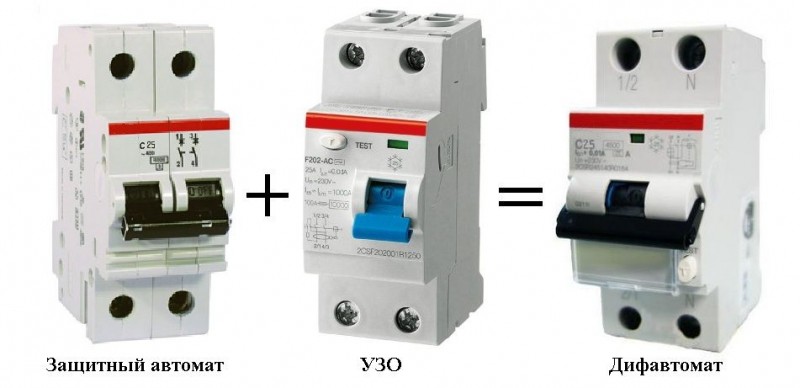

Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

Назначение дифференциального автомата

Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.

Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.

Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов

Дифференциальный автомат

Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.

Устройство дифференциального автомата

Основными рабочими элементами конструкции дифавтомата являются:

• дифференциальный трансформатор;
• электромагнитный расцепитель;
• тепловой расцепитель.

Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.

В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.

Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.

Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.

Монтаж

Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.

Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям

Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.

Производители дифференциальных автоматов

Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на лицевой панели;
• маркировке;
• функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

ХАРАКТЕРИСТИКИ И МАРКИРОВКА ДИФФЕРЕНЦИАЛЬНЫХ АВТОМАТОВ

В международной практике принята маркировка отключающей способности буквами латинского алфавита.

А – применяются в сетях с большой длинной проводников и имеют отключающую способность – 2-4 Iн.

В – применятся, как правило, в сетях исключающих индуктивную нагрузку; основном это сети, использующиеся для освещения; отключающая способность – 3-6 Iн.

С – дифференциальные автоматы с данной маркировкой могут применяться в сетях с комбинированной нагрузкой, то есть выдерживают краткосрочную токовую перегрузку, возникающую во время пуска электродвигателей; отключающая способность – 5-10 Iн.

D – выключатели данной группы также применяются в сетях с комбинированной нагрузкой, но в отличии от предыдущей группы имеют более высокую токовую уставку – 10-20 Iн.

К – узкоспециализированные устройства, применяющиеся в сетях, в которых индуктивная нагрузка составляет более 80% от общей нагрузки сети; отключающая способность данной группы составляет – 8-15 Iн.

Z – данная группа автоматов применяется в слаботочных сетях или цепях питания электронной аппаратуры не допускающей даже краткосрочных токовых перегрузок; отключающая способность – 1-3 Iн.

Что касается защиты от токов утечки, то здесь необходимо определиться с категорией помещения в сети которого устанавливается диф. автомат.

В настоящее время выпускаются устройства с различными уставками (IΔn) для защиты от токов утечки, а именно:

• 10,30 мА– применяются для защиты человека от поражения электрическим током;
• 100, 300, 500 мА – используются для исключения возгораний в результате повреждения изоляции, или замыкания токоведущих частей на «землю».

Также на корпусе дифференциального автомата находится буквенная маркировка определяющая возможность отключения при разном характере токов утечки:

АС – переменный характер токов утечки. Автоматы с данной маркировкой применяются в сетях с о значительной индуктивной нагрузкой, сетях освещения, цепях питания электродвигателей.

А – самый распространенный тип, рекомендованный к применению в цепях питания бытовых приборов. Рабочая характеристика токов утечки — переменно-пульсирующий.

В – данная категория дифференциальных автоматов используется исключительно в промышленных установках. Характер тока утечки – постоянный сглаженный и переменный.

S – используется для обеспечения многоуровневой, селективной защиты. Требуемая селективность достигается за счет задержки срабатывания устройства; задержка отключения равна – 0,1-0,5 с.

G — также используется для обеспечения селективности, но с меньшей задержкой срабатывания – 0,05-0,09 с.

По напряжению дифференциальные автоматы подразделяются на одно и трехфазные, соответственно для трехфазной сети следует устанавливать трехфазные устройства. При отсутствии однофазного дифавтомата, в качестве временной меры, возможна установка трехфазного в однофазную сеть, хотя и со снижением эффективности токовой защиты.

Как выбрать дифференциальный автомат по номинальному напряжению

Тут все предельно ясно. Если у автомата одна фаза – 220 Вольт, три – 380 Вольт. Несомненно, в этом вопросе нужно быть внимательным, ведь всякие случаи бывают.

Номинал дифавтомата и параметры расцепителей

Дифференциальный автомат также является автоматическим выключателем. Такой параметр отображается с помощью большой латинской буквы. Она указывается перед числом, которое обозначает номинал токовой нагрузки. В быту преимущественно отдают устройствам с параметром С.

Самым распространенным дифференциальным автоматом для бытовой сети (розетки) являются автоматы, у которых обозначение С16, намного реже используются С25. В освещении – С6 либо С10. Также существуют автоматы с параметром В. В квартирных выключателях и общедомовых применяют устройства с характеристиками: С50, С63, С80, С100.

Сквозной ток

Параметр прибора защиты от отключений, который есть в дифференциальном автомате. Обозначают такой ток с помощью символа Δ и числа, которое указывает ток утечки в миллиамперах (mA). В целях защиты сетей для освещения зачастую применяют автоматы, у которых номинал от 10 до 30 миллиампер. Для групповых сетей используют защиту с номиналом 30 миллиампер, а одиночных – 10 миллиампер. Встроенная защита, номиналом от 100 до 300 миллиампер, используется для вводных дифференциальных автоматов.

Подключение дифференциального автомата

В подключении дифференциального автомата нет ничего необычного — вверху расположены контактные пластины и зажимные винты для подключения фазы и нуля, которые приходят со счетчика. В нижней части находятся контакты, к которым подключается линия, идущая на нагрузку.

Подключать дифавтомат несложно

Физическое подключение тоже обычное:

• концы проводников зачищают от изоляции на 0,8-1 см,
• ослабляют крепежный винт (пару оборотов против часовой стрелки);
• вставляют проводник;
• затягивают крепежный винт (усилие надо приложить солидное);
• проверяют надежность крепления, пару раз хорошо дернув за провод.

При разводке проводки обычно используют медные провода, а медь — металл мягкий. Потому, после сборки схемы не мешает еще раз «докрутить» контакты насколько это возможно.

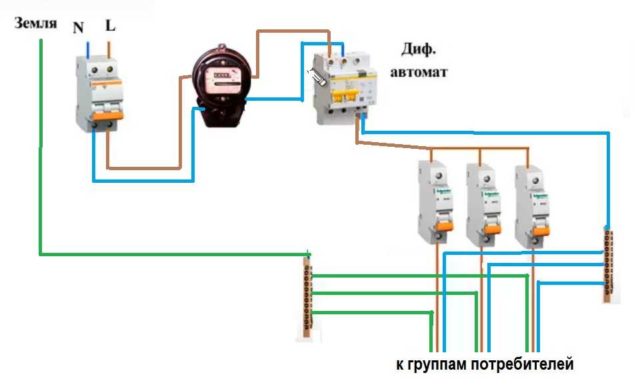

Схема с дифавтоматом на входе

Одна из самых популярных схем подключения дифференциального автомата — с установкой его на входе — сразу после счетчика. При таком построении схемы получается, что все потребители находятся под защитой этого автомата — при возникновении неполадок, питание будет отключено.

Схема подключения дифавтомата на входе

Недостаток этой схемы в том, что в этом случае обесточивается все. И искать источник проблем непросто. Реально это сделать, если после дифавтомата на каждую группу потребителей или на отдельные мощные установки установлены собственные автоматы защиты. В этом случае их включают поочередно. Источник проблем находится в той группе, после включения которой срабатывает защита.

С дифавтоматами на «опасных» группах потребителей

О целесообразности такой схемы спорят часто — есть варианты добиться тех же результатов, но с меньшими затратами. Тем не менее, она рабочая, а ее недостаток — перерасход средств.

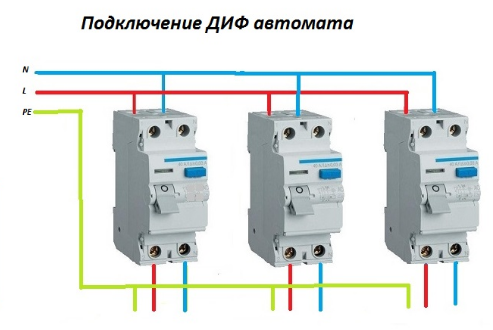

Схемы установки дифавтоматов на потребителей

Эта схема подключения дифференциального автомата обеспечивает отдельное отключение каждой группы потребителей. При срабатывании защиты вы точно знаете, где проблема. Никаких сложностей с выявлением. Но подобных результатов можно добиться меньшими средствами. Намного меньшими. В принципе, тот же уровень защиты будет при установке после счетчика двухполюсного УЗО (соответствующего номинала), а затем — по автомату на каждую линию. Проблема будет только в определении источника проблемы. Но его механизм известен — поочередно включать автоматы до срабатывания защиты.

Выбор дифференциального автомата особенности

Все дифференциальные автоматы оснащены тестовой кнопкой для проверки его работоспособности. Не стоит пренебрегать безопасностью и провести тестовую проверку утечки тока. Перед тем, как устанавливать автомат, нужно понимать, какими возможностями он обладает. Также необходимо подсчитать общее число потребителей, питающихся от сети. Такая ясность будет полезной при выборе дифавтомата и поможет избежать отклика устройства по причине чрезмерной перегрузки сети.

Также не стоит подключать дифференциальные автоматы абсолютно во все сети. В основном их ставят на розетки и линии из кабелей. Очень часто дифзащитой не оснащают электрические плиты или линии для освещения.

Не воспринимайте услышанное, как призыв пренебрегать защитой для таких линий, но когда в щите ограниченное место, то лучше использовать его рационально. Для подключения обычных кабельных линий для электрической плиты либо систем освещения можно использовать стандартный автоматический выключатель. Но никак не стоит игнорировать, к примеру, розетки в спальне.

Также ответственно стоит подойти не только к выбору дифференциального автомата, но и к его установке – ведь при некачественной установке защита может не сработать, и человек попадет под воздействие электрического тока.

Преимущества и недостатки

К положительным характеристикам дифавтоматов необходимо отнести следующие.

• Повышается пожаробезопасность объектов — имеется защита от перегрева электропроводки.
• Отсутствует необходимость установки УЗО, его функции выполняет интегрированное в дифах аналогичное устройство.
• Занимает в щитке на вводе минимальное пространство, одномодульные блоки дифов все компактно монтируются на его DIN-рейку.
• За счет уменьшения контактных групп прост в монтаже.

Имеются у прибора и отрицательные характеристики.

Многофункциональность создает проблемы в определении причины срабатывания — от короткого замыкания или от тока утечки. Далеко не все дифавтоматы снабжаются специальными индикаторами, назначение которых указывать обозначение критического фактора. Это усложняет нахождение, а следовательно, устранение неисправности поврежденного участка цепи.
Выход из строя одного из составляющих — автоматического выключателя или УЗО, приводит к замене всего, самого по себе недорогого устройства. Экономически установка раздельно УЗО и защитного автомата более выгодна.
Следует учитывать, что электронные дифавтоматы утрачивают работоспособность при обрыве нулевого провода

Внимание: при нахождении фазы под напряжением это может привести к удару человека электрическим током. Электромеханический вариант дифавтомата такого недостатка не имеет.

Какие марки лучше применять

Существует множество производителей комплектующих для электротехнических и электромонтажных работ. Учитывая характер применения и повышенные требования к надежности, при выборе дифференциального автомата необходимо учитывать рейтинг фирм, которые выпускают такую продукцию, а также конкретного производителя.

Многие фирмы размещают свои производства в развивающихся странах, что позволяет снизить затраты на производство. Часто, в таких случаях цена устройства оказывается более доступной.

Ниже представлены марки изделий наиболее распространенных производителей с описаниями. Эти описания помогут подобрать дифференциальные автоматы с учетом потребности и планируемых затрат. Описания представлены в порядке убывания качественных характеристик, по данным отзывов, опубликованных в сети.

Параметры

При установке дифавтомата следует учитывать три основных параметра:

• Напряжение питающей сети и количество фаз – 220В или 380В, 1 фаза или 3.
• Ток срабатывания. Данный параметр аналогичен таковому у автомата защиты.
• Ток утечки. Здесь все аналогично УЗО.

Есть еще несколько параметров, с которым знакомы не все:

• Номинальная отключающая способность. Ток короткого замыкания, который способно выдержать устройство без нарушения работоспособности.
• Время срабатывания дифференциальной защиты.
• Класс токоограничения. Показывает время гашения электрической дуги при коротком замыкании.
• Тип электромагнитного расцепителя, от которого зависит превышение тока срабатывания по сравнению с номинальным.

Тип электромагнитного расцепителя

Электромагнитный расцепитель в дифавтомате предназначен для мгновенного размыкания цепи при превышении номинального тока в указанное количество раз. Распространены следующие типы:

• В – ток срабатывания превышает номинальный в 3-5 раз.
• С – ток срабатывания превышает номинальный в 5-10 раз.
• D – ток срабатывания превышает номинальный в 10-20 раз.

Ток утечки (отключающий дифференциальный ток) и его класс

Порог чувствительности дифференциального трансформатора определяет ток утечки, который вызывает срабатывание защиты. Наибольшее распространение получили дифференциальные трансформаторы с чувствительностью 10 и 30 мА.

Кроме числового значения тока утечки, важное значение имеет форма. В соответствии с этим различают такие классы устройств защиты:

АС – контролируется синусоидальный ток утечки.
А – кроме синусоидального, учитывается пульсирующий постоянный, что важно при защите цифрового электронного оборудования.
В – к перечисленным токам добавляется сглаженный постоянный.
S – выдержка времени на отключение – 200-300 мс.
G – выдержка времени – 60-80 мс.

Номинальная отключающая способность и класс токоограничения

Данный параметр характеризует ток короткого замыкания, который в состоянии выдержать контактная группа автомата защиты без повреждения в течении времени отключения. Чем выше значение параметра, тем больше вероятность того, что после устранения повреждения в сети дифавтомат останется работоспособным. Типовой ряд значений таков:

• 3000 А;
• 4500 А – вместе с первым значением сегодня практически не используется;
• 6000 А – часто используемое значение;
• 10000 А – подходит к местам с близким расположением к питающей подстанции, но имеет высокую стоимость.

Класс токоограничения характеризует скорость отключения при протекании критического тока. Время выключения (скорость) включает время гашения дуги между размыкающими контактами. Меньшее время, то есть более высокая скорость выключения, гарантирует большую безопасность. Существует три класса: с первого по третий.

Электронный или электромеханический

По внутреннему оснащению различают электромеханические и электронные устройства. Электромеханические дифавтоматы считаются более надежными и не требуют для работы внешнего питания.

Электронные устройства имеют более стабильные параметры, но для нормальной работы требуется наличие стабильного питания на входе.

Принцип работы селективного типа

В разветвленных электрических сетях применяется двухуровневая система защиты.

На первом уровне устанавливается дифференциальный автомат, который контролирует линию нагрузки полностью. На втором – дифавтоматы контролируют каждую выделенную цепь по отдельности.

Чтобы предотвратить одновременное срабатывание устройств защиты обоих уровней, первый дифавтомат должен обладать селективностью, которая определяется временем задержки на отключение. Для этих целей используют автоматы классов S или G.

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления.

Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее. В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта.

Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика.

Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C».

По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки.

В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.

По типу сети и току утечки

Дифференциальные автоматы по типу контролируемой электрической сети делятся на однофазные напряжением 220 В и трехфазные с линейным напряжением 380 В, соответственно, разделяются на двухполюсников для однофазных и четырехполюсников для трехфазных сетей.

В зависимости от тока утечки, возникающего в контролируемой сети, дифавтоматы, как и УЗО, подразделяются на следующие категории.

Тип АС. Дифференциальный автомат этого вида реагирует на синусоидальный переменный ток утечки, который может появиться мгновенно или нарастать постепенно.

При превышении порогового значения тока отключения он срабатывает, разрывая защищаемую линию. На корпусе дифавтомата должно быть обозначение АС или символ переменного тока в рамке.

Тип А. Отличие устройства этой категории от первого типа состоит в том, что оно реагируют на мгновенное возникновение или постепенное увеличение переменного и постоянного (пульсирующего) тока утечки. При достижении значения уставки, дифавтомат срабатывает.

На его корпусе должно быть изображение буквы А или символа синусоиды и пульсирующего тока в рамке. Различия сказываются на цене. Эти дифавтоматы значительно дороже устройств первого типа из-за необходимости дополнительного контроля, пульсирующих токов.

Они имеют наибольшее распространение и рекомендуются в большинстве случаев. Это связано с большим количеством бытовой техники имеющей именно такого рода токи утечки. Некоторые производители прямо указывают на этот тип защитных приборов, для своих устройств.

Тип В. Дифавтоматы этого вида срабатывают при наличии переменного, постоянного или выпрямленного тока утечки. Независимо от того, как происходит превышение порогового значения, мгновенно или постепенно. Обычно используется на промышленных объектах.

На корпусе указываются символы постоянного, переменного и пульсирующего токов в рамке, как и в УЗО (кстати, на западе из принято называть дифреле).
