Гофра для вытяжки: диаметр, размеры и монтаж

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

• для силового кабеля;
• для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

• наружной;
• подземной.

Существует другой тип классификации изделий – по степени прочности:

• легкие трубы;
• тяжелые;
• сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

Монтаж электропроводки в гофротрубе

Эта процедура включает несколько этапов.

Подготовка материалов. Сначала отрезается необходимый кусок металлической гофрированной трубы для кабеля

При этом очень важно не дать стальному тросику протяжки уйти внутрь трубного изделия, ведь он всегда слегка натянут. Если вы упустите, он упрётся в складку трубы

А чтобы достать тросик, вам придётся делать разрез на другом её участке. Чтобы избежать такой неприятной ситуации, перекусывая протяжку, удерживайте её пальцами, а по завершении данной операции вытяните её немного наружу и загните вдоль трубы.

Подготовка жгута проводки заключается в скреплении проводов или кабелей изолентой через равные промежутки.

Особое внимание уделите качеству крепления жгута к тросику протяжки. Оно должно быть исключительно надёжным, иначе в случае обрыва придётся выполнять работу заново

Электрики делают это двумя способами: жгут обвивают стальной проволокой, стягивая её пассатижами. Более эффективным креплением является прокол тросиком протяжки вешней изоляции кабелей жгута с последующей обмоткой мест проколов изолентой. Делать это необходимо для того, чтобы концы кабелей электропроводки не упирались во время протягивания в изгибы гофры. Чем место соединения жгута и тросика протяжки будет длиннее, тем надёжней оно получится.

Затягивание жгута в гофрированную металлическую трубу. Проще эту работу делать вдвоём. Один напарник крепко держит тросик, а второй натягивает на жгут гофру. Впрочем, надёжно зафиксировав протяжку, справиться можно и в одиночку. Но, так или иначе, без крепких рук, способных непрерывно с немалым усилием тянуть гофру, обойтись будет очень сложно. Кроме того, для выполнения данной операции потребуется свободное пространство

И помните, во время работы со жгутом и гофрой необходимо соблюдать предельную осторожность, чтобы не допустить обрыва протяжки

Чтобы процесс протяжки кабеля внутрь гофры был быстрым и беспроблемным, выбирайте рукава, оснащенные зондом

Крепление гофрированной металлической трубы для электропроводки. После затягивания жгута полученную конструкцию следует закрепить на стене или потолке. В качестве элементов крепежа можно применять монтажную алюминиевую полосу либо специальные клипсы, подбирать которые следует по диаметру трубы. В предприятиях торговли их можно купить поштучно. Крепёж располагайте примерно через равные промежутки. Так вы не допустите провисов гофры, вес которой добавит протянутый внутри неё жгут кабелей электропроводки.

Подсоединяя выключатели и розетки, а также вводя жгуты в коробки ответвлений, конец гофры тоже лучше прятать внутрь, чтобы не остались голые участки проводки. С этой целью приобретайте коробки, розетки и выключатели с резиновыми уплотнителями, которые вырезаются под диаметр гофры. Это особенно актуально при наружной прокладке коммуникаций.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

• Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
• Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
• Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

Гофра для унитаза – особенности монтажа

Как правило, при замене данного сантехнического прибора на новую модель хозяева сталкиваются с проблемой его подсоединения к трубе канализации. Все элементы старых систем слива раньше делались из чугуна, а «выходной» патрубок унитаза или соединялся с ней прямой «посадкой» и стык дополнительно заделывался цементным раствором, или при помощи чугунного же колена. При монтаже новой сантехники возникают некоторые сложности.

Разберемся, что такое гофра для унитаза и почему в большинстве случаев без нее не обойтись? Это не что иное, как гибкий рукав со специальной манжетой, переходник между прибором и канализацией. Относится к категории «сливная арматура». Благодаря своей «подвижности», является универсальным средством надежного соединения унитаза с любой системой слива.

Чтобы лучше понять преимущества использования гофры для унитаза, рассмотрим, по каким причинам его монтаж с установкой чугунного переходника может быть затруднен.

• Во-первых, во время ремонта часто меняется место расположения изделия в зависимости от нового оформления помещения или конструкции прибора (например, подвесная модель). Даже если замена производится «один к одному», то часто приходится устанавливать новый унитаз с некоторым смещением. Причин много – или старые гильзы для крепежа сильно расшатаны, или сами элементы крепления приходится просто срезать.
• Во-вторых, часто производится одновременная замена труб чугунных на пластиковые, так как их эксплуатационные качества намного выше, особенно в плане прочистки. И здесь прямая стыковка не получится, понадобится гофра для унитаза.
• В-третьих, сливной патрубок прибора может быть исполнен по-разному: вертикальный, с уклоном, горизонтальный.

Гофра для унитаза позволяет устанавливать изделие в любом месте, независимо от его конструктивных особенностей и конфигурации системы сливных труб. Но необходимо предварительно произвести замеры. Нужно определить внутренний диаметр канализационного раструба, так как конец рукава будет в него вставляться. Кроме того, другой будет надеваться на слив прибора, поэтому замеряется его диаметр внешний.

Все гофры для унитазов размерами отличаются, поэтому и покупать нужно изделия в соответствии с результатами измерений. Их длина может быть в пределах 23 – 50 см. Диаметры концевых частей, как правило, стандартные. Для стыковки с трубой канализации – 110 мм, с унитазом – 134 мм.

Особенности монтажа гофры для унитаза

1. Перед началом работы сливной патрубок прибора необходимо тщательно помыть, высушить и смазать герметиком («силиконом»).

2. Сначала широкий конец гофры для унитаза надевается на его слив. Нужно избегать перекосов и излишнего давления на изделие. «Посадка» должна производиться с небольшим усилием, плавно. Некоторое время нужно подождать, чтобы герметик застыл.

3. Производится установка и крепление прибора по месту.

4. После этого нужно так же обработать внутреннюю поверхность раструба трубы канализации и вставить в него другой конец гофры для унитаза.

5. После просыхания герметика в этом месте нужно несколько раз хорошо пролить всю систему и убедиться в ее герметичности (отсутствии протечек).

Специалисты-практики советуют места стыков сверху дополнительно заизолировать металлизированной клейкой лентой (специальным скотчем), так как в случае образования сильного засора в трубе в момент спуска большого количества воды из-за создавшегося давления между гофрой для унитаза и патрубком (или раструбом) может образоваться щель, и жидкость начнет поступать в помещение.

Достоинства гофры для защиты проводов

Обоснование, по которому кабеля и провода прокладывают по гофрированным трубам, объясняется их следующими преимуществами:

• Большой период эксплуатации. Трубы служат до 50 лет и сохраняют свои свойства на всем временном промежутке при правильном монтаже и использовании;
• Отличная влагоустойчивость. Само собой, через трубу вода и влага никак не проникают. В местах соединения труб при правильном монтаже специальной уплотнительной прокладки они также не будут пропускать влагу;
• Хорошие показатели устойчивости к огню. Трубы не будут гореть, так как их состав будет плавиться и подавлять воспламенение кабеля;
• Высокая сопротивляемость нагрузкам механического типа в зависимости от типа материала, из которого изготовлена трубка;
• Диапазон рабочей температуры от −20 до 60 градусов Цельсия. Также зависит от материала;
• Не подвергается воздействию химических соединений по типу кислот, щелочей, растворителей и других активных веществ. Исключение составляет металлорукава;
• Не подвергается коррозии. Исключение составляет металлорукав, если он не покрыт специальным нержавеющим слоем;
• Безопасный и экологичный материал. Не вызывает никаких проблем со здоровьем;
• Простота в эксплуатации и легкость. Это позволяет монтировать гофры без каких-либо трудностей и перевозить их большими партиями.

Гофра для монтирования в бетонную или кирпичную стену

Нюансы выбора и монтажа гофроканалов

Пластиковые гофры для кабелей выпускаются в различной расцветке. Серые обычно сделаны из ПВХ, черные из полиэтилена, а синие из полипропилена. Но строгих правил в плане цвета не существует.

Каждый производитель добавляет краситель в полимер при изготовлении гофрированных труб по своему усмотрению. Однако существует международный стандарт раскраски подобных изделий и проводов в них, который предусматривает выбор цвета в соответствии с предназначением кабельной трассы.

Белые провода и гофры рекомендовано использовать для компьютерных сетей, серые и черные для общего назначения, зеленые для телефонных линий, а красные – исключительно для внешней уличной укладки.

Следование этим рекомендациям сильно упрощает жизнь электрикам, когда они приходят производить ремонт в незнакомом месте. Так направление каждой линии понятно сразу.

Наглядно с процедурой прокладки кабеля в гофрированной трубе ознакомит следующая галерея пошаговых фото:

После протягивания кабеля в гофрированный канал приступаем к креплению линий к строительным конструкциям:

Для устройства проводки кабелем, сечение которого составляет 3×2,5мм², обычно покупают гофрированную трубу диаметром 16 мм и монтажные клипсы соответствующего размера.

Несколько типов кабелей с разным назначением в одном гофрорукаве прокладывать запрещается категорически, лучше для каждого провода использовать отдельную трубу

Монтаж гофр и электропроводки в них производится в пять этапов:

1. Гофрорукав и кабеля нарезается на отрезки нужной длины.
2. С помощью кабельного чулка, встроенной протяжки либо просто вставленной в трубу проволоки производится втягивание провода в гофру.
3. Рукава с кабелем внутри фиксируются в штробе, на полу или стене.
4. Проложенные и закрепленные гофры подсоединяются к вводным отверстиям на корпусах коробок, щитков и подрозетников либо просто вставляются в них, а провода выводятся наружу.
5. Дальше – обычный электромонтаж подключаемых к электросети устройств.

Чтобы упростить себе монтаж электропроводки, в продаже гофрорукав следует искать со специальным жгутом (протяжкой) внутри. Это обычная проволока, которую заранее протянули через гофрированную трубу на заводе.

Только при нарезке гофры надо быть внимательным, чтобы эта протяжка не ушла внутрь. Кабель на ней для протягивания в рукав крепится с помощью обычной изоленты.

С втягиванием кабеля в гофроканал можно справиться даже в одиночку, но вдвоем выполнять эту процедуру гораздо проще

Металлическую гофру обязательно нужно заземлить. И делать это стоит с обеих сторон рукава. Внутренний диаметр гофрированной трубы выбирается путем удвоения суммарного сечения всех укладываемых в нее кабелей. Это необходимо как для упрощения монтажа, так и для предотвращения перегрева проводов внутри.

Гофра должна входить в корпус розетки, выключателя либо щитка заподлицо. Какие-либо “выглядывания” кабеля или разрывы между торцом трубы и корпусом установочного либо распределительного устройства недопустимы.

О защите проводки гофрорукавом в таком случае можно забыть. Подобный неправильный монтаж только отнимет время и деньги, толку от него будет ноль.

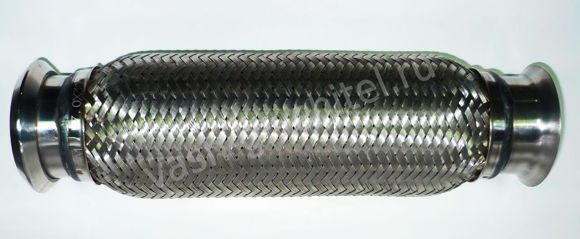

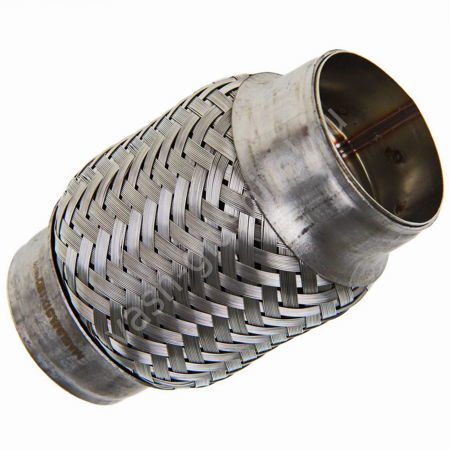

Устройство гофры глушителя

Гофра глушителя автомобиля является одной из наиболее важных частей глушителя, играя роль эластичного соединения в выхлопной системе. Необходимость её установки обусловлена тем, что неизбежным результатом работы двигателя авто является возникновение вибраций, которые в числе прочего передаются и на выхлопную систему. Именно для гашения этих вибрации нужна эластичная гофра глушителя.

Помимо своего наиболее часто употребляемого названия, немного реже можно встретить и такие обозначения: гофро-элемент, компенсатор вибрации и гибкие соединения. Всё это обозначает один из важных элементов автомобиля, необходимый для уменьшения детонации. Помимо этого устройство гофры глушителя позволяет значительно снизить технологические нагрузки на выхлопной тракт. Это своего рода предохранитель, предотвращающий разрушение выхлопной системы автомобиля. Поэтому местом установки гофро-элемента обычно является приёмная труба или другой участок, где имеются повышенные вибрационные нагрузки.

Если кратко суммировать, то гофра глушителя выполняет следующие функции:

— выполняет роль эластичного соединительного элемента между частями выхлопной системы авто; — компенсирует вибрацию, сопровождающую работу двигателя; — гасит колебания, которые возникают при старте автомобиля.

Устройство гофры глушителя может быть самым различным. Она может состоять из двух или трёх слоёв, а также иметь одинарную или двойную усиленную оплётку. От этого зависит, насколько она будет справляться с возложенными на неё функциями, а также её долговечность. От целостности гофры зависит, будут ли попадать отработанные газы в салон авто, следовательно, и Ваш комфорт в процессе езды. Помимо этого нарушения целостности компенсатора вибрации может привести к перегреву глушителя, а значит и снижению качества работы всей выхлопной системы.

Так как на гофру приходится максимальное количество нагрузок, то она и чаще всего подвергается разрывам и поломкам, если сравнивать ее с другими элементами выхлопной системы. Устройство гофры глушителя в основном предполагает вероятность механических поломок, например из-за наезда на препятствия. Хотя материалом данного компенсационного элемента обычно является высоколегированная сталь, обеспечивающая её высокую прочность и долговечность, но механические повреждения отнюдь не являются редкостью. Помимо наездов на препятствия и других ударных нагрузок, гофро-элемент может выйти из строя по причине неудовлетворительного состояния подушек двигателя, износа резинок крепления глушителя. Забитый катализатор — самая частая причина выхода гофры глушителя из строя. Нередки случаи, когда повреждения гофро-элемента, также как и других элементов выхлопной системы (прогар приемной трубы и прокладки коллектора, а также появление трещины в коллекторе), может произойти по причине выхода из строя катализатора, в том случае, если компенсатор вибрации установлен перед ним. Если катализатор забит то отработанные газы не находят выхода вследствие чего повышается давление и разрушается гофра. Кроме этого гофра глушителя может выйти из строя по причине наличия соли и реагентов на дорогах. Ещё одна, довольно распространённая, причина – это наличие специальных присадок в топливе, которые повышают его октановое число.

Признаком выхода ее из строя является резкий шум в процессе работы в передней части машины или под капотом. Причём при её полном выходе из строя шум может быть оглушающим. Второй признак — появление запаха отработанных газов в салоне автомобиля.

Помимо этого возможна и значительная потеря мощности автомобиля, что проявляется на современных моделях, где утечки в выхлопной системе приводят к неправильной работе датчика кислорода. В этом случае необходимо немедленно заменить гофру глушителя, чтобы вибрация не привела к разрушению выхлопной системы.

Следует сразу сказать, что устройство гофры глушителя не предполагает её ремонт. Возможна только полная ее замена

При этом необходимо обратить внимание и на состояние катализатора, так как повреждения этих элементов в большинстве случаев взаимосвязаны

При ремонте, несомненно, более рентабельно будет установить новую гофру глушителя, чем менять всю выхлопную трубу. Не стоит приобретать наиболее дешёвые гофры, так как это далеко не лучший вариант и такие компенсаторы вибрации не прослужат Вам долго. Для установки гофры требуется опытный сварщик, который не перекалит ее и не прожжет. Поэтому лучше всего доверить эту работу серьёзному автосервису.
