Расчет диаметра дымохода — основные моменты

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

• Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
• С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
• Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
• Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
• Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Как выложить из кирпича?

Правила монтажа горизонтального дымохода

Устройство камина своими руками — процесс не из легких, и сложить дымоотвод-змейку гораздо сложнее, чем собрать металлический дымопровод.

Чтобы правильно сделать дымоход, необходимо соблюдать следующие правила:

• Сечение должно быть одинаковым по всей длине;
• Острые углы внутри дымохода необходимо минимизировать;
• Внутренняя поверхность должна быть максимально гладкой.

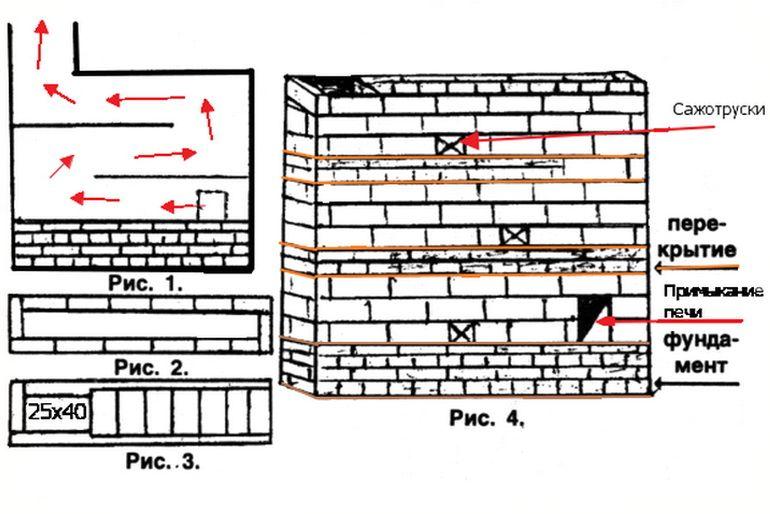

Схема и чертеж

Размеры стандартного кирпича — 250×120х65мм, следовательно половинка кирпича по длине равна 125мм. Для создания одного канала следует выложить 2 ряда 65 + 65 мм =130 мм. К этому размеру необходимо прибавить толщину растворного слоя.

Полученный дымоход должнен иметь рассчетное сечение 140×125х125мм

Соблюдать размеры очень важно

Пошаговый план действий

• Для соблюдения размеров начинающему мастеру следует воспользоваться специальным лекалом, а особого расчета здесь не потребуется. Требуемый размер стандартного дымохода, как вы помните, должен составлять 125×125х140мм;
• Выкладываем кирпичи в 2 ряда так, чтобы получился канал;
• Толщину швов необходимо строго соблюдать. Даже минимально отклонение ведет к изменению размера сечения. Контролировать толщину шва можно с помощью строительного уровня;
• При необходимости кирпич подбивается специальным молотком с деревянным или резиновым наконечником;
• После готовности канала необходимо приступать к перекрытию. Укладываем еще один ряд кирпичей по одной стороне канала, как на рисунке:

• Весь раствор тщательно удаляем. Внутренние швы должны заполняться раствором целиком;
• Для укладки кирпичей перекрытия необходима определенная сноровка.

Прикладываем кирпич без раствора к конструкции, таким образом понимая, куда его крепить.  С помощью шлиф-машинки скругляем острые углы, которые будут располагаться внутри дымохода. При необходимости — подрезаем кирпич по размеру.

• На части соприкосновения кирпича со стенками готового дымохода наносим раствор и плотно приживаем кирпич к конструкции;
• Укладывая последний кирпич в перекрытие необходимо проверить размер вертикального оборота. При необходимости его можно подрезать.

Как подключить коллективный дымоход

Иногда обстоятельства диктуют необходимость использования одного дымохода одновременно для нескольких отопительных приборов

В подобных случаях необходимо особое внимание уделить правильному расчету всех параметров (таких, как максимальная длина горизонтального участка дымохода, его высота, диаметр и т.д.). Этот расчет производится с учетом того, какие отопительные приборы планируется использовать в системе, их типа и мощности, а также топлива, на котором они будут функционировать.

Допустим, к единой трубе будет подключаться котел от общей системы отопления и традиционный камин

Понятно, что это принципиально разные отопительные приборы, один из которых работает на природном газе, а другой – на дровах. Соответственно, и рекомендации относительно используемых с ними дымоходов кардинально различаются (прочитайте: «Устройство дымохода для газового котла»). Возможно ли в таком случае совмещение? Практика показывает, что возможно. Рассмотрим, как это происходит.

Как известно, в процессе работы котел периодически отключается, переходя в режим ожидания. Если вместе с ним к одному дымоходу будет подсоединен камин, работающий в это время, то дымоход не будет остывать, в нем не будет образовываться конденсат, и при очередном запуске котла будет обеспечена хорошая тяга. Это положительный момент. Но есть и негативная сторона. Камин должен подсоединяться к дымоходу значительно большего размера, чем это необходимо для котла, и в том случае, если запуск котла будет осуществляться без параллельного использования камина, вполне вероятно возникновение избыточной тяги, которая приведет к неправильному функционированию котла (подробнее: «Дымоход для камина своими руками»).

Как известно, расчет диаметра дымохода для камина производится исходя из того, что он должен составлять десятую часть диаметра топки. Естественно, такой размер для котла будет чрезмерным. В данном случае стоит обратить внимание на тот факт, что камином, как правило, люди пользуются только время от времени, тогда как котел в холодный период года работает постоянно. В этой связи можно подумать, что устройство дымохода для камина следует делать меньшего диаметра. Однако подобный шаг будет в корне неверным. В те моменты, когда котел будет работать самостоятельно, конечно, никаких проблем не возникнет, однако стоит лишь растопить камин, и в трубе, независимо от того, какова длина горизонтального участка дымохода, расположенного на чердаке, неизбежно будет возникать повышенное аэродинамическое сопротивление. В результате этого отопительные приборы будут работать неправильно, а в помещение начнут просачиваться угарные газы.

Решением этой, на первый взгляд, неразрешимой задачи является использование двухходового дымохода.

К основным преимуществам дымоходов данного типа можно отнести:

• возможность их применения совместно с различными отопительными приборами, как по отдельности, так и подключенными одновременно;
• обеспечение стабильной работы каждого прибора;
• экономия средств на строительство и монтаж;
• экономия пространства.

Возможные схемы дымоходов, смотрите на видео:

В процессе монтажа необходимо соблюдать все условия обеспечения правильной работы каждого устройства, а также неукоснительно следовать предварительно произведенным расчетам, чтобы впоследствии не пришлось думать, как удлинить дымоход или увеличить его диаметр. При устройстве кирпичного дымохода нужно учитывать, что для его совместимости с котлом должна быть выполнена гильзовка, предохраняющая кирпич от негативного воздействия конденсата.

Эластичная проходка

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

Схема монтажа эластичной проходки
Эластичная проходка на металлоцеперице

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

Пример расчета диаметра труб отопления по заданным параметрам

Исходные данные:

• Комната площадью 20 м², с высотой потолков 2,8 м.
• Дом кирпичный неутепленный. Коэффициент тепловых потерь строения примем 1,5.
• В комнате есть одно окно ПВХ с двойным стеклопакетом.
• На улице -18 °C, внутри планируется +20 °С. Разница 38 °С.

Решение:

В первую очередь определяем минимально необходимую тепловую мощность по ранее рассмотренной формуле Qт(кВт×ч) = V × ΔT × K ⁄ 860.

Получаем Qт = (20 м² × 2,8 м) × 38 °С × 1,5 ⁄ 860 = 3,71 кВт×ч = 3710 Вт×ч.

Теперь можно переходить к формуле D = √(354 × (0,86 × Q ⁄Δt°) ⁄ V). Δt° — разницу температур подачи и обратки примем 20°С. V — скорость теплоносителя примем 0,5 м⁄с.

Получаем D = √(354 × (0,86 × 3,71 кВт ⁄ 20 °С) ⁄ 0,5 м⁄с) = 10,6 мм. В данном случае рекомендуется выбрать трубу с внутренним диаметром 12 мм.

Таблица диаметров дымоходов

Сейчас актуальны таблицы диаметров, составленные для различных дымоходов, поскольку многие предпочитают устанавливать готовые трубные элементы из различных материалов. Чтобы легко разобраться в этих разнообразных материалах и научится выбирать правильные параметры, разработаны документы с нормативными данными, занесенными в специальные таблицы. Здесь указаны соответственные параметры. Для расчета нужных габаритов, можно воспользоваться этими таблицами.

Внимание! Следует помнить, что сечение дымоотводящего трубопровода должно быть больше или равным сечению внутреннего канала отопительного прибора. Точные таблицы рассчитанных диаметров дымоотводящего трубопровода для правильной его работы рассчитывается в соответствии с техническими параметрами всех элементов, соответственно рекомендациям специалистов, материалов дымоотводящего канала или с помощью таблиц диаметр — мощность

Точные таблицы рассчитанных диаметров дымоотводящего трубопровода для правильной его работы рассчитывается в соответствии с техническими параметрами всех элементов, соответственно рекомендациям специалистов, материалов дымоотводящего канала или с помощью таблиц диаметр — мощность.

От оптимального размера сечения и высоты дымохода зависит экономичность и производительность работы печи. Правила СНиП и несколько вариантов расчета помогут вам правильно подобрать размер для дровяной печи в доме.

Подбор диаметра трубы для отопления

Этот метод основан не на расчетах, а на закономерности, которая прослеживается при анализе достаточно большого количества систем отопления. Это правило выведено монтажниками и используется ими на небольших системах для частных домов и квартир.

Из большинства котлов отопления выходят патрубки подачи и обратки двух размеров: ¾ и ½ дюйма. Вот такой трубой и делается разводка до первого разветвления, а дальше на каждом разветвлении размер уменьшается на один шаг.

Таким способом можно определить диаметр труб отопления в квартире. Системы обычно небольшие — от трех до восьми радиаторов в системе, максимум — две-три ветки по одному-два радиатора на каждой.

Для такой системы предложенный способ — отличный выбор. Практически также дело обстоит и для небольших частных домов. А вот если имеется уже два этажа и более разветвленная система, то приходится уже считать и работать с таблицами.

Проверка планируемой трубы на величину естественной тяги

По сути, основные параметры дымовой трубы мы уже определили – достаточное сечение ее канала и высоту. Но для приборов с естественной тягой никогда не лишним будет проверить силу этой самой тяги. Чтобы не получилось, что построенный дымоход вдруг отказывается выполнять свои основные функции.

Тяга – это, по сути, разница давлений горячих газов в трубе и наружного воздуха. Именно эта разница и стимулирует движение газового потока по каналу дымохода.

Считается, что для нормальной работы дымохода с естественной тягой эта разница должна составлять не менее 4 паскаль на каждый метр высоты трубы (0,408 мм водяного столба или 0,03 мм ртутного столба). То есть для пятиметровой трубы (наш минимум) тяга должна быть не менее 20 Па. Это обеспечивает и нормальный отвод газов, и необходимый приток воздуха для непрерывного горения топлива.

Как просчитать эту тягу. Естественно, она во многом зависит от плотностей газов, которые, в свою очередь, тесно взаимосвязаны с температурой. В этом можно убедиться взглянув на формулу, с которой мы и будем работать:

ΔP = Hтр × g × Pатм × (1 / Тв – 1 / Тдс) / 287,1

ΔP — естественная тяга в трубе, Па.

Hтр — высота дымовой трубы, м.

g — ускорение свободного падения (9.8 м/с²);

Pатм — атмосферное давление. Нормальным считается значение в 750 мм ртутного столба. Однако, местность, для которой проводится расчет, может иметь и свою специфику. Надо правильно понимать, сто нормой считается уровень моря. А с ростом высоты эта норма начинает снижаться. Причем – довольно значительно. Так что при расчетах необходимо будет руководствоваться нормой для своего региона проживания.

Атмосферное давление обычно измеряется в миллиметрах ртутного столба. Однако, для расчета в системе СИ требуется перевести его в паскали. Это несложно, если знать, что 1 мм рт. ст. = 133,3 Па.

Тв — температура воздуха на улице. Причем, приведенная к шкале Кельвина, то есть С° + 273.

Тдс — средняя температура газов в дымоходе. Определяется как среднее арифметическое показателей на входе и выходе, с последующим приведением к шкале Кельвина.

287,1 — газовая постоянная воздуха. Правильнее было бы подобрать эту величину под конкретный химический состав отводимых газов. Но в нашем случае ошибка значительной, сильно влияющей на конечный результат, не станет.

Несколько важных замечаний по температуре на входе и выходе.

Всегда следует стремиться к оптимальным ее значениям. Статистика показывает, что большинство возгораний происходит с банными печами, в который практически отсутствует теплоотвод, в короткие сроки нагоняется жар в парилке, и при этом дымоход обычно раскаляется до опасных температур.  Поэтому нужно уметь управлять температурами в трубе, используя доступные средства – шиберы, задвижки, устройства дополнительной утилизации тепла (например, водогрейные баки).

В бытовых и отопительных печах с этим попроще, но все равно контроль необходим. В котлах, где сама суть работы заключается в постоянной отдаче тепла циркулирующему теплоносителю, эти вопросы так остро не стоят.

Режим 900 ÷ 600 ℃ (вход и выход), встречающийся у некоторых на банных печах — чрезвычайно опасен во всех отношениях, и даже не должен рассматриваться! Разумные рамки (и то – верхний их предел) это 600 ÷ 400 градусов для бытовых кирпичных и металлических печей. Обычно же стараются выдерживать в диапазоне 400 ÷ 200 ℃. Для газового оборудования нижняя граница может падать и ниже 100 градусов.

Если все исходные значения для подстановки в формулу известны – можно переходить к расчёту. Для этого опять предлагаем воспользоваться возможностями специального онлайн-калькулятора.

Калькулятор расчета естественной тяги дымовой трубы.

Если полученная разница давлений попадает в нормы (более 4 Па на метр высоты трубы) – то проверку можно назвать успешной.

Основные параметры дымовой трубы получены – можно переходить к выбору материалов и детальному проектированию.

О многих других тонкостях самостоятельного проектирования дымохода расскажет предлагаемое видео:

Устройство дровяной печи

Несмотря на достаточно большое разнообразие моделей (чугунные, кирпичные), почти все дровяные печи имеют одинаковые элементы конструкции:

• Основание или фундамент. Необходимый элемент при установке любой печи. Его основная цель — предотвратить деформацию грунта или поверхности пола под печью.
• Корпус. Может быть выложен кирпичом или изготовлен из чугуна.
• Топочная камера. Пространство, в котором сгораемый материал преобразуется в тепло.
• Зольник. Из названия становится ясно, что в зольник попадает образовавшаяся зола и пепел.
• Каменка. Более сложные конструкции печей для бани включают в себя каменку — пространство внутри печи, заполненную камнями для получения сухого пара. .
• Дымоход. Система отвода дыма из помещения. Проектировка дымохода очень ответственная часть установки дровяной печи. Неправильно установленный дымоотвод может привести к плачевным последствиям при обогреве помещения печью. Подробно о конструкции дымохода дровяной печи, его монтаже и правилах эксплуатации мы и поговорим в данной статье.

Более подробную информацию об устройстве и видах дровяных печей можно найти на нашем сайте. Ознакомиться с ней следует любому, кто заинтересован в покупке собственного отопительного котла.

Как устроен дымоход

Дымоход имеет стандартное устройство для большинства видов буржуек, которые являются переносной системой отопления. Труба с выводом на дымоход закрепляется в задней части печки. На этот вывод закрепляется секция трубного типа. Устройство имеет разборные секции, которые удобно заменять. Количество секций зависит только от точки вывода продуктов горения из помещения.

Для вывода через стену или через потолок потребуется всего две-три секции. Если вывод делается через крышу или трубу необходимо протянуть через весь гараж, то количество секций значительно увеличивается. Вывод, включаемый в конструкцию печки, осуществляет теплообмен и отсекается от остальной части трубы с помощью заслонки или заслонок.

Принцип работы

При горении твердого топлива, ряд продуктов выхода, в том числе и дым, удаляются. В печку поступает свежий воздух с кислородом. Для сохранения тепла устройство перекрывается в нижней части заслонкой. Такой принцип работы регламентирован для всех отопительных систем малого типа. С помощью дымоудаления горение не прекращается, а помещение очищается от остаточных продуктов.

Виды и конструкции

Есть нескольких видов устройства. При этом, конструкция различна. Чаще всего все зависит от материалов, которые применяются для устройства отвода. Основные типы по материалам:

• из кирпича;
• цельная труба;
• сегментное трубчатое обустройство.

Часто можно встретить смешанные варианты в местах с полноценной установкой буржуйки без дальнейших переносок. В таких местах часто используют цельные трубы или кирпичную кладку. Также есть вариант с использованием металлической трубы, которая обкладывается кирпичом.

Сегментные трубы применяются в местах, которые нуждаются в переносном варианте печки, а также там, где сложно обустроить прямой выход.

Сам дымоход по своим конструкционным особенностям может быть прямым, коленным или угловым. Для коленного варианта, который считается одним из наиболее теплых, так как сохраняет тепло более длительный период, используется оцинковка и черный металл.

Также есть самодельные и покупные варианты различного типа. Главным требованием будет выполнение всего регламента установки и безопасности.

Категории дымоходов делятся на несколько видов по определенным характеристикам:

• материал;
• конструкционные особенности;
• покупной или самодельный вариант.

Правильный выбор регламентируется только совокупностью дымохода с самой печкой, а также с параметрами помещения.

Значение расчетов параметров дымохода

При ошибочном расчете котельного оборудования будет возникать эффект обратной тяги, когда дымовые газы не будут отводиться в атмосферу, а попадут в жилые комнаты. В такой ситуации существует даже вероятность создания пожароопасной ситуации, если горячий дым проникнет в помещение. Вследствие этого, при строительстве дымохода важен безошибочный расчет его геометрических характеристик, которые гарантируют создание рабочей тяги, достаточной для полного удаления дымовых газов и обеспечения высокого коэффициента полезного действия отопительного агрегата, работающего на природном топливе.

Работа источника тепловой энергии, работающего на твердом, жидком или газообразном топливе, всецело зависит от следующих параметров дымовой трубы:

Длина трубы. Вначале потребуется установить наибольшую высоту строения, а также размер в метрах до конька кровли в точке, где планируется вывод проектной дымовой трубы. Вследствие чего с данным показателем связаны все наиболее важные параметры строящейся системы дымоотвода. Необходимо учитывать, что чрезмерно высокие дымовые канала буквально станут «съедать» разрежение в дымовентиляционном тракте, в результате источник тепловой энергии не сможет качественно сжигать топливо из трубы и всех щелей повалит черный дым. Не менее опасны и непомерно низенькие трубы по отношению к крыше.
Диаметр дымохода для печи на дровах

В отношении данного размера, потребуется принимать во внимание не конкретно число, а в большей степени геометрию дымовой трубы. Специалисты — печники говорят о том, что высококачественная дымоотводящаясистема, функционирующая по всем законам аэродинамики и теплотехники, имеет круглое сечение

В этом случае сажевые отложения не в такой степени задерживаются в каналах, поэтому такая система меньше нуждается в очистке. В отношении конкретного размера — его стоит выбирать по сечению основного выходного патрубка котла либо другого источника тепла. Применять трубы с большим или меньшим размером, не рекомендуется заводом-изготовителем из-за высокого риска разгерметизации.
Помимо определения Д трубы необходимо учитывать силу тяги. Для этого применяют закон Бернулли, вносят в формулу данные по температуре наружного и внутреннего воздуха, а также по давлению среды. В итоговом расчете учитывают суммарную потерю воздушного напора в двух точках: в топочной камере и на выходе из дымовой трубы. Итоговый размер тяги для печей должен превышать все потери напора в газовоздушном тракте.

При рассчете диаметра дымохода для печи учитывается длина трубы

Монтаж открытой системы дымохода, учитывая диаметр

Нормы, определяющие установку этого варианта дымоотвода для газового котла, являются следующими:

труба дымохода не должен иметь больше трех колен и не иметь множество изгибов;
материал, используемый для конструкции, обязательно должен быть негорючим;
очень важно оснастить дымоотвод теплоизоляцией, чтобы снизить количество появляющегося в ней конденсата;
на участке трубы следует орудовать специальное отверстие с заслонкой, необходимое для периодической чистки системы;
еще одно отверстие должно служить для сбора конденсата;
высота дымохода газового котла, а также его диаметр должны соответствовать параметрам, указанным в инструкции к оборудованию;
расположение открытого дымохода должно быть строго вертикальным, при этом максимально допустимое отклонение – 30°;
чтобы предотвратить попадание внутрь трубы различного мусора извне и осадков, на ее конце требуется оборудовать специальный защитный конусовидный зонтик;
минимальная высота трубы над коньком двускатной крыши должна составлять 0,5 м. В том случае, если кровля является плоской, то это расстояние должно увеличиться до не менее двух метров.

В качестве теплоизоляции для вертикального дымохода следует использовать устойчивые к огню материалы, такие, как, например:

• кирпич;
• асбестоцемент;
• раствор на основе извести.

Возвести систему открытого дымохода можно одни из следующих способов:

1. Кирпичный дымоход. Этот материал широко используется для различных построек, однако конкретно для такой системы он подходит меньше всего ввиду того, что продукты сгорания негативно влияют на целостность кирпичной кладки, что неизбежно сокращает эксплуатационный срок всей конструкции.
2. Дымоход из стальных листов. Такой материал прекрасно подойдет не только для внешней, но и для внутренней отделки стенок трубы дымоотвода.
3. Листы алюминия не популярнее, чем сталь. Ими также можно оборудовать внутреннее пространство системы.
4. Трубы эмалированного типа. Зачастую подобный материал уже имеет встроенную теплоизоляцию, поэтому в том случае, если использовать его в качестве основного, то дополнительно утеплять дымоход не придется.

Основными инструментами и материалами, используемыми для создания открытой системы дымохода, выступают следующие:

• кирпич;
• бетон;
• емкость для размешивания бетона;
• строительный мастерок;
• специальный уровень, служащий для проверки правильности вертикальной укладки;
• листы стали, предназначенные для отделки трубы изнутри и для создания защитного зонтика.

Зачем нужно знать диаметр?

Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата

Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер

Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов

Двухтрубный контур в квартире многоэтажки

Чтобы правильно сделать отопление в квартире многоэтажного дома нужно изначально все спланировать. Одним из ключевых моментов при планировании является расчет диаметра трубы для отопления.

Техническая часть дела называется гидравлическим расчетом. При этом на выбор диаметра труб для отопления влияют следующие факторы:

• протяженность системы;
• температура теплоносителя на подаче;
• температура теплоносителя на обратке;
• материалы и фурнитуры;
• площадь помещения;
• степень утомлённости помещения.

Иными словами, перед тем как рассчитать диаметр трубы для отопления, нужно определить гидравлические показатели системы. Самостоятельно можно провести только приблизительные расчеты, которые также могут быть использованы на практике.

От диаметра труб для двухтрубной системы отопления напрямую зависит, насколько быстро тепло от котла будет достигать конечной точки контура. Чем меньше условный проход, тем скорость теплоносителя выше.

Ведь вода за большее количество времени успеет отдать большее количество тепла.

Самым простым решением как рассчитать диаметр трубы для отопления это придерживаться такого же условного прохода, как и в патрубке, отходящего в вашу квартиру от центрального стояка.

Это сэкономит вам время и нервы, ведь застройщиком неслучайно был установлен контур именно с таким сечением. Перед тем как объект начали строить были проведены все расчеты, гидравлический в том числе.

Если есть желание посчитать все по формуле, то используйте информацию из следующего блока.

Оптимальный диаметр трубы для отопления в квартире и в частном доме до 100 кв м составляет 25 мм. Это относится к изделиям из полипропилена.

Варианты дымоходов

Устройство дымохода предполагает использование одной из трех возможных схем, отличающихся местом выхода трубы:

1. Дымоход выходит из стены примерно в четверти метра от уровня потолка.Эта конструкция удобна прежде всего тем, что часть трубы, проходящая внутри помещения, играет роль дополнительного отопительного прибора, что повышает эффективность буржуйки и экономит топливо.
2. Дымоход выводится через потолок и кровлю.Конструкция также достаточно энергоэффективная, так как дымоход тянется по всей комнате, но трудоемкая при монтаже. К тому же в ходе обустройства такого дымохода приходится учитывать, как правильно обеспечить надлежащий уровень пожаробезопасности.
3. Труба выводится сквозь стену поблизости от буржуйки.Дымоход крепится вертикально к внешней стороне стены, что в плане пожарной безопасности значительно лучше, но для нагрева помещения приходится использовать большее количество топлива.

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

Схема монтажа выводного короба
Вывод трубы через выводной короб из асбеста

• Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
• После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
• Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
• Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
• Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.
