Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

Требования к перекрытиям

Строительные нормы выдвигают требования к деревянным перекрытиям:

1. Прочность, жесткость, звуконепроницаемость, экономичность и индустриальность.
2. Долговечность должна соответствовать сроку эксплуатации здания.
3. Повышение пожаробезопасности огнезащитными средствами.
4. Удобство при использовании пола и потолка.
5. Теплозащита отапливаемых помещений от холодных.
6. Звукоизоляция на достаточном уровне.
7. Экономическая целесообразность — стоимость работ от общего объема не должна превышать 18-20%.

Применять деревянные перекрытия разрешено для зданий не выше трех этажей. В богатых лесом местностях такого ограничения нет.

Еще один способ монтажа

Перекрытие второго этажа по деревянным балкам, описанное выше, имеет самую простую конструкцию. Использованный в этом случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушных шумов. Ударные легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и шуметь особо некому, такая простая конструкции может стать решением идеальным. В противном случае лучше устроить в доме перекрытие по балкам немного другого типа, собрав на втором этаже так называемые плавающие полы. Конструкция их довольно-таки сложна. Но при желании их можно смонтировать и самостоятельно.

Монтаж деревянных перекрытий между этажами в кирпичном доме

Установка такого элемента в кирпичном доме, как межбалочное перекрытие, должно проводиться в момент его строительства. Стоит заметить, что по глубине гнездо под балку должно быть не менее половины толщи материала установленного в стене. Не редко балки устанавливают сквозным путем, но такая конструкция должна быть потом тщательно утеплена. Многие предпочитают делать строительство дома самостоятельно, даже если он из кирпича.

Для соединения деревянных перекрытий между собой следует использовать специальные крепежные изделия

Стоит заметить, что нужно:

Соблюдать технологию;
Следовать инструкции;
Обращать внимание на советы специалистов.

Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками

Важно помнить о том, что балки допустимы для использования в качестве перекрытий, в том числе наката крыши, только в том случае, если дом не превышает 8 метров в длину (опирание балок). Класть балки нужно по определенному принципу. Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго

Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго.

Помимо множества опасностей, древесина – это самый оптимальный вариант для строительства дома и образования перекрытий, так как она экологически чистая, совершенно безопасная и при этом не вызывает аллергии и других реакций. Сейчас очень модно строить именно деревянные дома, так как они теплые, стильные, долговечные и, самое главное, не дорогие по стоимости.

Минусы деревянных перекрытий

Несмотря на перечисленные достоинства деревянных балок, они все же имеют и ряд недостатков, связанных с их использованием и физическими свойствами древесины. Рассмотрим их ниже.

• Скрипы. Если речь идет о деревянных перекрытиях, устанавливаемых под дощатые полы. Обычно, через несколько лет после эксплуатации могут возникать такие звуки, и это влияет на уровень комфорта в доме.
• Горючесть древесины. Деревянные балки крайне неустойчивы к огню. В случае возникновения пожара огонь довольно быстро расходится по перекрытиям, и так, как они обладают несущей функцией, быстро устранить пожар будет нелегко.
• Зыбкость. Это такой эффект, который возникает вследствие повышенной склонности к деформации, присущей деревянным изделиям. Это ощущение вибрации, возникающее во время хождения по ним. А если это касается потолка, то на нем могут образовываться трещины в связи с этим эффектом. Также могут появляться щели между листами отделочного материала, если это касается деревянного каркаса стен.
• Биологические факторы. Гниль, плесень, грибок, насекомые – всему этому подвергается древесина. Необходимо соблюдать контроль над данным фактором – обрабатывать дерево специальными защитными и антисептическими растворами, пропитками и т.д.
• Низкая шумоизоляция. В сравнении, например, с конструкциями из железобетона, деревянные обладают меньшими защитными свойствами против ударного шума.
• Не достаточно большая длина. Обычно длина деревянных балок соответствует размеру бревна. В среднем длина пиломатериалов около 5.5-6 метров, и, если возникает необходимость перекрыть более длинное пространство, деревянные балки наращивают или склеивают. Это доставляет дополнительные трудности и затрачивает время.

Устройство

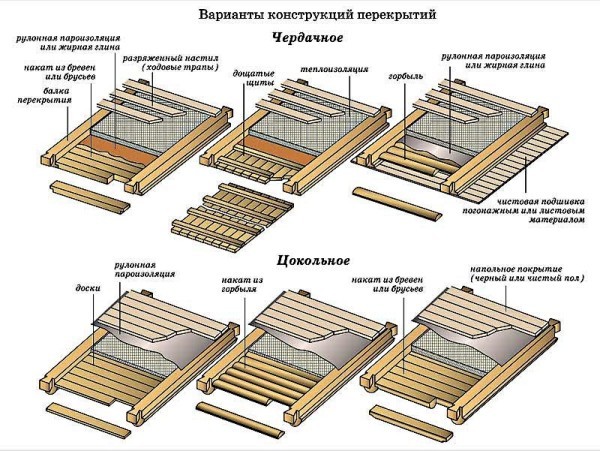

По назначению данные конструкции разделяются на следующие виды:

• цокольные,
• межэтажные,
• чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

• балки,
• подшивное перекрытие,
• изоляционные слои,
• накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

В целом конструкция перекрытия выглядит следующим образом:

• крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
• следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
• крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
• между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

• доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
• пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Технология утепления перекрытия

Пример обустройства теплоизоляционного пирога перекрытий по балкам

Теперь обратимся непосредственно к технологии утепления перекрытий. На самом деле, здесь нет ничего сложного. Более того, наличие балок и основания уже упрощает работу.

Ведь в большинстве случаев вам не придется монтировать дополнительный каркас или что-то подобное. Достаточно просто будет заполнить полость между балками утеплителем и слоями изоляции, а затем забить ее досками.

Этапы работы при утеплении межэтажного перекрытия со стороны пола:

1. Подготавливаем перекрытие, при необходимости вскрываем дощатый настил.
2. Подготавливаем утеплитель и все необходимые материалы.
3. Настилаем слой пароизоляции. Работать можно с Изоспаном или любой другой подходящей пароизоляционной пленкой.
4. Устанавливаем утеплитель.
5. Укладываем слой гидроизоляции, если в этом есть необходимость.
6. Забиваем полость досками.
7. Настилаем финишное покрытие.

Если утеплять нужно со стороны потолка, то здесь технология практически идентична. Только гидроизоляция вам, скорее всего, вообще не понадобится. А если и понадобится, то ее под покрытие будут монтировать первой.

Затем пойдет слой утеплителя, который крепят дюбелями к основаниям балок, а потом уже пароизоляционная пленка.

В работе с утеплителями на основании из пенополистирола в наличии пароизоляционной пленки нет большой необходимости. Тут уже надо оценивать общую ситуацию.

Выбираем материал для устройства межэтажных перекрытий

Есть 3 вида перекрытий для домов разной этажности:

• подвальное (цокольное, нижнее);
• чердачное (верхнее);
• межэтажное.

Любое из них состоит из 2 конструктивных элементов: опор (балок) и обшивки (настила). В зависимости от назначения деревянных перекрытий для их устройства используют разные материалы. Поскольку все они состоят из древесины, монтажные работы можно выполнить своими руками, не привлекая сложную грузоподъемную технику.

Деревянные перекрытия можно выстраивать только в том случае, если ширина пролета между конструктивными элементами здания составляет не более 8 м.

Критерии выбора балок

В качестве опорных элементов используют следующие материалы:

• цельный брус;
• сбитые доски;
• окоренные бревна.

Стандартное сечение балок — 150/150 мм или 20/150 мм для бруса, 140/240 или 5/20 мм для досок. Можно использовать клееный брус. По прочности на изгиб он не уступает цельному, а зачастую и превосходит его. Любой выбранный для устройства деревянных перекрытий материал должен быть хорошо высушенным и не иметь изъянов в виде трещин, сучков и червоточин.

Бревна выбирают, постукивая по ним обухом топора. Дерево должно издавать при этом чистый и звонкий звук. Рекомендуется использовать хвойные сорта древесины, так как они работают на изгиб значительно лучше лиственных. Длина балок должна быть такой, чтобы была возможность уложить опору в предназначенные для этой цели гнезда в стенах.

Требования к деревянным перекрытиям

• конструкция должна быть прочной и безупречно выдерживать предполагаемые нагрузки;
• все элементы перекрытия в деревянном доме должны быть рассчитаны на такой срок службы, который соответствует планируемому периоду эксплуатации здания;
• межэтажные перекрытия должны предусматривать наличие тепло-и звукоизоляционной составляющей.

Расчет предполагаемой нагрузки

Перед началом работ выполняют расчеты, которые помогают определить требуемое сечение балок, шаг между ними, количество пиломатериала. Для этой цели либо используют специальные программы, либо ориентируются на стандартные показатели. Они таковы:

1. Для полетов, ширина которых не превышает 2200 мм, берут балки сечением 75х100 мм.
2. Для пролетов в 3200 мм — сечением 100х175 мм или 125х200 мм.
3. Для пролетов шириной 500 мм — балки сечением 50х225 мм.

Опоры укладывают с шагом не менее 60 см. Если балки крупного сечения, расстояние между ними увеличивают до 1 м. Монтаж перекрытия начинают от одной из коротких стен дома. Брусья (бревна) должны быть уложены перпендикулярно длинным стенам.

Шаг 3. Устройство наката

1 — Стена; 2 — Гидроизоляция; 3 — Балка; 4 — Монтажная пена; 5 — Утеплитель; 6 — Анкер; 7,8 — Накат; 9 — Черепной брусок.

Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов)

Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие

Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

• досок, толщина которых составляет от 3,8 до 5 см;
• бруса, толщина которого составляет от 7,5 см до 17,5 см;
• бревен;
• проклеенного бруса;
• клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

• его достаточно легко сделать и смонтировать;
• обладает хорошими теплоизоляционными свойствами;
• дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
• можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
• доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

• перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
• нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
• без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
• из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

• Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
• Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
• Далее концы балок должны быть обернуты рубероидом.
• В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

1. Ламинат.
2. Подложка под ламинат.
3. Плиты ОСП.
4. Доска с характеристиками 50х100.
5. Утеплитель толщиной 20 см.
6. Брус 70х195 мм.
7. Брус 20х20 см.
8. Защита от ветра.
9. Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Рекомендации от специалистов по работе с конструкциями из древесины

В том случае, если необходимо устройство перекрытия из древесины по балкам, специалисты рекомендуют придерживаться некоторых советов. Среди которых:

• Устраивать перекрытия нужно только в тех местах, где это действительно необходимо. Излишние конструкции в декоративных или других целях будут лишь давать дополнительную нагрузку на фундамент.
• Все элементы из дерева должны быть обработаны специальными антисептиками и защитным составом от возгорания.
• Прежде, чем вставлять балки в бетонные или кирпичные выемки в стене, их предварительно нужно обработать специальными составами. После этого они оборачиваются рубероидом и только затем вставляются в выемки.
• Если рядом с балками проходит дымоход, нужно помнить, что минимальное расстояние между ними должно быть не менее 25 см.

Делаем деревянное перекрытие

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции

Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Что еще нужно учитывать

Выполнив расчет балок перекрытия и закупив все необходимые материалы, можно приступать собственно к монтажу конструкции. Однако перед этим желательно выполнить еще ряд подготовительных мероприятий.

Дерево – материал относительно недолговечный. Со временем из-за сырости брусчатые балки и доски могут начать подгнивать. Чтобы оттянуть этот процесс на как можно более долгий срок, перед началом сборки перекрытия все пиломатериалы следует обработать специальным антисептическим средством. Такие составы обычно предохраняют дерево еще и от заражения грибком.

Помимо этого, брус и доски нужно покрыть средством, снижающим риск возгорания. В случае пожара обработанный таким образом материал, конечно же, будет поврежден. Однако обработанные такими составами брус и доски не горят, а тлеют. Следовательно, у жильцов при пожаре будет больше времени для того, чтобы покинуть дом.

Также очень неплохо перед сборкой перекрытия обработать доски и брус средством против насекомых. Жучки-точильшики в последующем могут доставить владельцам дома массу неприятностей.

Расчет прочности балок

Чтобы перекрытие второго этажа по деревянным балкам получилось надежным, его опорные элементы должны иметь достаточно большое сечение. Рассчитать необходимые длину и ширину бруса в наше время очень просто. Для этого следует воспользоваться онлайн-калькулятором.

Чтобы расчет балок перекрытия получился точным, нужно знать следующие параметры:

• ширину пролета;
• шаг установки бруса;
• породу древесины, использованную для изготовления бруса.

Шаг между стропилами кровли частных домов, возведенных в средней полосе России, обычно составляет 80 см. Соответственно на таком же расстоянии друг от друга устанавливаются и балки. Для пролетов стандартных не слишком больших частных домов в 6-9 м под них обычно берется материал сечением 150х150 мм.

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Коротко о главном

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Источник

Конструкция перекрытий из дерева

Наиболее распространенный материал, из которого проводят монтаж межэтажных, кровельных и напольных перекрытий — это дерево. Особенно в частных сооружениях, поскольку этот материал прост в обработке, экологичен, легко и быстро монтируется. Ограничения по длине пролета перекрытий из дерева — восемь метров. Главными элементами, несущими нагрузку, служат брусья размерами сечения 5×15 см (минимально) и 14х240 (максимально). Иногда для изготовления балок используют ошкуренное бревно подходящих диаметров. На перекрытие идут сорта хвойных деревьев, как наиболее прочные. Перед монтажом деревянные конструкции необходимо хорошо просушить.

Качество просушки можно определить постукиванием топора по изделиям, звук звонкий и чистый подтвердит это.

К достоинствам деревянных перекрытий относят легкость, возможность придания конструкции надлежащих теплотехнических и акустических свойств

В перекрытиях используются и прочие конструктивные элементы, позволяющие укрепить балки, прочно соединить их и создать надежный каркас дома. При их устройстве применяются:

• Черепной брусок – деревянный брус 5х5см, который, как правило, крепят снизу балки, для подшивания потолков ниже расположенного помещения.
• Доски черновых полов. Подходит для устройства даже некачественная доска — необрезная и не струганная.
• Половые доски – специально изготовленные, хорошо струганные доски со шпунтом.
• Утепляющий материал – это может быть эковата, пенопласт (пеноплекс), рулонный материал для теплоизоляции.
• Гидроизоляционная и пароизоляционная пленки, которые служат для предотвращения влаги внутрь и удаление конденсата.
• Антисептические пропитки, битум, краска, рубероид.
• Декоративные отделочные материалы.

Устройство пароизоляции в междуэтажном перекрытии

Некоторые особенности перекрытий из дерева

Как сказано было выше, конструкция перекрытий состоит, в основном, из деревянных элементов, а вот технология отделки пола и потолка может использовать любой современный материал. Правильно провести монтаж различных частей в единую конструкцию перекрытий — важная задача, в этом случае балки будут надежны и прослужат долго.

В частности, одна из важных функций перекрытий – звукоизоляция. Преимущество деревянных перекрытий в том что, к ним легко крепятся любые изоляционные материалы. Также хорошо проводится монтаж декоративной отделки для придания современного дизайна помещению.

Еще одно отличие перекрытий из дерева в том, что они не дают дополнительную нагрузку. Поэтому выбирая деревянные конструкции, возможно сэкономить на устройстве усиленного фундамента дома. Грамотный монтаж перекрытий между уровнями дома позволяет «дышать» помещениям, в них поддерживается нужная температура и хорошая звукоизоляция. Балки из дерева весьма надежны и долговечны.

Грамотное устройство деревянных перекрытий между этажами избавит от шума и создаст комфортную атмосферу в доме

Расстояние между балками рассчитывается в зависимости от этажности здания, его площади и нагрузок на перекрытие. Варьируется от 60 сантиметров до 1 метра.

Длина балок выбирается с учетом их прочной опоры на стены здания в специальных устроенных гнездах.

Заключение

Перекрытия между этажами в частном доме из газобетона обычно обустраиваются из древесины, так как вес материала в основе стен является не столь большим, чтобы претерпевать нагрузки от бетона.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком
