Деревянная двутавровая балка для опалубки

Полезные рекомендации

Не стоит пренебрегать общими рекомендациями, советами и замечаниями.

• Не используйте одинаковый двутавр для перекрытий, меняйте его.
• Точно рассчитайте нагрузки. Для этого можно использовать разные калькуляторы онлайн или сделать расчет самостоятельно.
• Если сомневаетесь, будет лучше обратиться за советом к профессионалам. Нельзя допустить, чтобы балки были поставлены криво – это может остановить всю стройку и в конечном итоге опасно для конструкции.
• Все дерево подлежит качественной просушке. Это поможет избежать возможной деформации в будущем, ведь неизвестно, как продукция хранилась до того, как попала к вам в руки, на каких складах была.

Конечно же, можно просто использовать брус в разных частях каркаса, но это не всегда выгодно с точки зрения экономии. Изготовление двутавровой балки своими руками и её применение технологически более рационально.

Именно когда мы комбинируем листы ОСБ и брус, то получается наиболее прочная и долговечная конструкция, оптимальная по своим строительным характеристикам:

• жаро- и морозостойкость;
• сопротивляемость нагрузкам и погодным условиям;
• относительно легкий вес.

Хотя всегда можно комбинировать различные элементы самодельного двутавра и конфигурации для самых разных каркасных нужд. Поэтому, и особенно это касается строительства, всегда нужно пробовать и не бояться ошибиться. Принять решение построить что-то своими руками – повод для большой гордости, ведь долгие годы вы будете любоваться плодами своего труда.

Но если вы решились строить что-то самостоятельно, нужно подходить к этому ответственно с самого основания, потому что именно с него и будет дальше начинаться всё строение, и уже с базы все должно быть идеально, чтобы конструкция была прочной и ровной.

О том, как производят деревянные двутавровые балки, смотрите далее.

Изготовление балки в домашних условиях ↑

Чтобы исключить возможность покупки недоброкачественного стройматериала, рекомендуется покупать балки у производителей или посредников с хорошей репутацией, либо попробовать сделать их самостоятельно. В отличие от металлических изделий, деревянные двутавровые балки перекрытия своими руками вполне могут быть выполнены с должным качеством, если предварительно ознакомиться с технологией и рядом нюансов промышленного производства.

Схема и размеры балок

Для изготовления опорных балочных элементов лучше выбирать клееный брус – его правильная геометрия способствует получению качественной заготовки.

Оптимально если он будет изготовлен из лиственницы, так как она при наборе влаги в процессе эксплуатации не теряет, а наоборот, набирает прочность, но можно использовать брус из любой хвойной породы. Его сечение определяется расчетом, но в любом случае не должно быть меньше 30х25 мм.

Вполне приемлемый по стоимости и характеристикам материал для стоек – многослойная фанера (для малонагруженных балок) или лист OSB (для возведения массивных сооружений). Толщина фанеры или ориентировано-стружечной плиты составляет 24–27 мм, и при необходимости плиту можно усилить дополнительными ребрами жесткости.

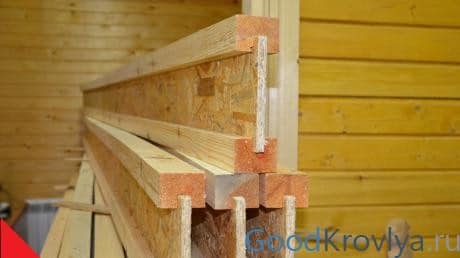

Готовый двутавр из дерева

Чтобы соединить заготовки, требуется подобрать клей для древесины на водной основе (для жилых помещений он должен быть нетоксичным, о чем свидетельствует маркировка ECO). Наибольшую статическую и динамическую прочность соединения обеспечивает полиуретановый и казеиновый состав. Перед обработкой материалы должны быть отбракованы, отшлифованы и высушены.

Нередко изготовление происходит прямо на стройке

Для изготовления двутавровой балки из дерева понадобятся следующие инструменты:

• рулетка;
• фрезерный станок (вариант – циркулярная, электро- или бензопила);
• фрезерные диски нужной толщины, желательно, с трапециевидным профилем;
• гидравлический пресс (или швеллер с хомутами).

Важнейшим технологическим этапом является разметка – от ее точности зависит долговечность и прочность изделия.

Нельзя допустить даже малейшего перекоса, поэтому выборка крепежной канавы должна вестись строго по осевой линии, проведенной при разметке. Глубина и ширина паза зависит от размеров бруса и ОСП и составляет примерно 10% от ширины стойки.

Схема сборки балки

Кромки плиты перед установкой рекомендуется стесать по размеру паза так, чтобы обеспечить максимально плотное прилегание поверхностей. Процесс сборки клееной деревянной балки из OSB и подготовленных брусьев несложен:

1. Равномерным тонким слоем промазать контактные поверхности.
2. Приложить к заготовке стенки нижний и верхний брус.
3. Выровнять и прижать детали друг к другу.

Во избежание перекоса балки во время высыхания склеивание лучше проводить на пневмо- либо гидровайме, которую можно также заменить самодельным приспособлением – аналогом струбцины. Для этого необходимо подобрать швеллер по размерам планки, согнуть лист металла в нужную форму

После этого надо осторожно наложить с обеих сторон металлические детали на собранный двутавр и зафиксировать хомутами. Время выдержки балки зависит от вида клея

Как приобрести качественный двутавр для своего дома?

В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:

Пункт 1

Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
Пункт 2

По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.

Выглядеть качественные двутавровые балки должны так:

Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.

Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.

Изготовление и габариты траверсы

Деревянные двутавры изготавливается совершенно по другой технологии, чем аналогичные металлические конструкции, хотя общее сходство у них есть.

И деревянные и металлические двутавровые балки имеют три основных элемента:

• Верхнюю полку;
• Нижнюю полку;
• Перегородку.

Но в отличие от железных изделий, у деревянных перекрытий каждый из составляющих элементов изготавливается отдельно, и затем происходит сборка всей конструкции. Стенкой может быть ОСП или толстая фанера, а полки выполняются либо из цельного дерева, или из клееного бруса. Связываются между собой они с помощью пазов и крепятся посредством клеевого соединения. Обычно применяются габариты балок следующие: 200×80 и перегородка толщиной 27 мм.

Стандартные габариты двутавровой деревянной балки

В зависимости от нагрузки, разработаны различные технологии изготовления деревянных двутавров, при этом материал и размеры у них будут различные. Более наглядно это можно увидеть из ниже приведенной схемы:

На производстве при изготовлении деревянных перекрытий, как правило, используется специальное оборудование (станки фрезерные, циркулярные, установки для склеивания, пресса и др.)

Монтаж перекрытий

Установив несущий каркас, его обшивают сверху и снизу, формируя пол верхнего этажа и потолок нижнего. Конструкции настилов могут быть разными, а технология их сооружения зависит от вида и назначения перекрытий:

• Чердачное перекрытие по деревянным балкам требует обязательного утепления, если чердак нежилой, так как до 30% тепла при отсутствии такой изоляции уходит из дома именно через него. При этом устройство пола здесь не обязательно.
• Теплоизоляция нужна и цокольным перекрытиям при отсутствии отапливаемого подвала. Причём утеплитель снизу необходимо защитить от влаги слоем гидроизоляции. Если подвал или цоколь отапливается, такое перекрытие считается межэтажным.
• Межэтажные перекрытия больше нуждаются в звукоизоляции, устройстве пола и потолка с соответствующей помещениям отделкой.

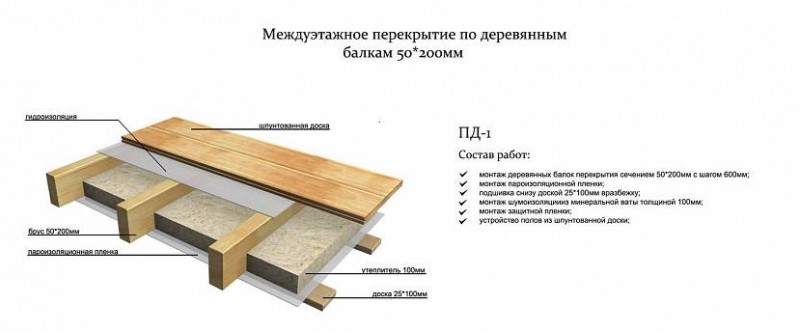

Самый простой является конструкция межэтажного перекрытия, в которой балки выполняют функцию лаг для напольного покрытия.

Утеплитель здесь является звукоизолирующим материаломИсточник tvoygarazh.ru

Утепление чердачного перекрытия потребует более толстого слоя теплоизоляции, который может быть больше высоты несущих балок. В таком случае их наращивают сверху либо укладывают поперёк них лаги, а между ними укладывают второй слой утеплителя.

Очень важно защитить его от намокания, изолировав от водяного пара, поднимающегося от жилых помещений и возможных протечек кровли. Для этого на деревянный настил чернового потолка, прибитый к балкам снизу, укладывают с нахлёстом пароизоляционную плёнку, затем утеплитель, а поверх него паропроницаемую мембрану, не пропускающую воду.

Видео описание

Как выполняется утепление чердачного перекрытия по деревянным балкам, можно посмотреть в видео:

Помимо практически невесомой минеральной ваты утепление перекрытия холодного чердака может выполняться и другими, более дешёвыми, но тяжёлыми материалами – керамзитом, глиняной обмазкой и даже сухой землёй. Главное – учесть их вес при выборе материала для создания настила и обеспечить его надёжное крепление.

Если есть желание не прятать балки, а использовать их в качестве декора потолка, то к ним по всей длине посередине или вровень с верхней гранью подшиваются черепные бруски, к которым крепится подшивка потолка.

Черепные бруски, закреплённые вровень с нижней поверхностью лаг, позволяют выполнить и качественное утепление перекрытия первого этажа дома без отапливаемого подвала. На них между балками укладывается накат из обрезной доски, обработанной антисептиком, затем слой гидроизоляции, утеплитель, пароизоляция и настил для пола.

Схема утеплённого перекрытия 1 этажаИсточник k-dom74.ru

Зашивать перекрытия можно как досками, так и любыми листовыми материалами: плитами ОСП, ДСП, фанерой.

Коротко о главном

Перекрытия – это не просто пол и потолок. Это конструкция, придающая дому дополнительную жёсткость, улучшающая звукоизоляцию между этажами и позволяющая уменьшить потери тепла. Зная, как подбирать для неё материалы, монтировать несущие балки, выполнять утепление чердака и пола над цоколем, вы сможете построить надёжный и тёплый дом для своей семьи.

Рекомендации по выбору материалов

Деревянные перекрытия, помимо балок, изготавливаются с использованием:

• черепных брусков;
• досок чернового пола;
• досок пола помещения сверху;
• утеплителя;
• гидроизоляционной пленки;
• декоративного покрытия;
• антисептика.

Черепные бруски должны иметь квадратное сечение со стороной 50 мм. Их фиксируют к нижней поверхности балок и подшивают потолок. Для досок чернового пола можно применить любой материал, в том числе нестроганый. Строганная шпунтованная доска может пойти на пол верхнего этажа. В качестве теплоизоляции в деревянных перекрытиях обычно выступают минеральная плита или рулонный материал, ведь волокнистая теплоизоляция не горит и обладает высокими шумопоглощающими свойствами. Это выгодно отличает ее от пенопласта.

Для защиты утеплителя от воздействия паров влаги следует использовать гидроизоляцию. Для того чтобы антисептировать древесину, вы можете использовать обрезки рубероида или битумную мастику.

Устройство полов деревянными двутаврами

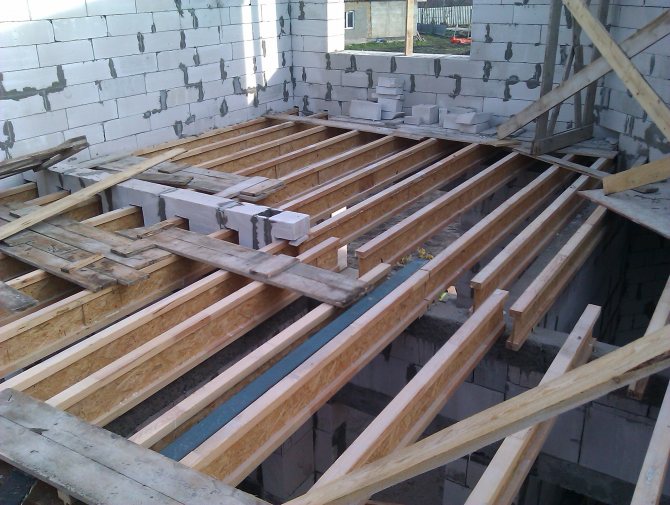

Весьма эффективно использование деревянных двутавровых балок при устройстве полов. На качество полов существенно влияет правильный подбор балок и их опирание, вместе с грамотным монтажом несущих конструкций и сопутствующих элементов в соответствии со СНиП.

Настил пола двутаврами делается за меньший срок, узлы конструкции получаются жесткими, а пол не скрипучим. Для устройства чернового пола рекомендуется использовать толстую половую доску, это повысит качество и снизит вибрацию. К двутаврам легко прибиваются все элементы настила, а их конструкция улучшает характеристику полов в доме и срок их эксплуатации.

При использовании двутавровых балок с шагом один метр встает проблема чернового пола ОСБ. Плита и аналогичные ей материалы не подходят из-за вероятности слома или больших прогибов. Настил будет пружинить и раскачиваться. Для расстояний между балками в 1 метр лучше изготавливать обрешетку из толстой доски или бруса. Другой вариант усиления настила устройства – несколько слоев перекрытий, что значительно удорожает работы.

Крепление к двутавровой балке

Не рекомендуется использование саморезов, особенно черных, для крепления настила или других элементов к двутавровым балкам. Сталь, используемая для изготовления саморезов, не выдерживает нагрузок срезания и скалывания. Для фиксации чернового пола и прочих элементов специалисты рекомендуют гвозди и шурупы, желательно оцинкованные, они обеспечат длительный срок службы. Рассверливание балок не требуется, соединения пояса со стойкой надежные и жесткие, прибить или прикрутить к двутаврам элементы пола несложно.

В заключение еще несколько слов о защите двутавров от огня, влаги и насекомых. Как правило, основная обработка происходит при изготовлении двутавровых балок. Биозащитными и огнеупорными составами хороший производитель, имеющие специальные службы, пропитывает изделия во время производства. От воздействия влажности и гниения рекомендуется дополнительно покрывать деревянные элементы краской или лаком, особенно, если двутавры используются во внешних конструкциях, не защищенных гидро- и пароизоляцией.

Двутавровые балки из дерева.

Предыдущая

Элементы лестницСпецифика выбора материалов для гидроизоляции

Следующая

Элементы лестницОсновные тезисы о межэтажных перекрытиях

2 Особенности классификации и маркировки

Внутренние грани полок двутавра могут располагаться параллельно либо с уклоном. В зависимости от условий применения и соотношения размеров прокат делится на следующие типы. Нормальные, широкополочные и колонные элементы обозначаются символами «Б», «Ш» и «К» соответственно. Если в маркировке обнаружите букву «Д», то речь идет о профиле дополнительной серии. Еще широкополочные и нормальные двутавры могут обозначаться сочетанием символов «ДШ» и «ДБ».

Двутавровые балки перекрытия

Кроме того, такие конструкции делятся на сварные и горячекатаные. Первые получают путем сваривания стенки и поясов. А вот вторые изготавливают на специальных прокатных станах. Если горячекатаные изделия имеют одинаковые размеры по всей длине, а также полностью состоят из одного и того же металла, то со сварными элементами можно экспериментировать. Их пояса могут состоять из листового или профильного проката, гнутого профиля либо швеллера. При этом характеристики и свойства поясов одного и того же двутавра иногда отличаются, так как состоят из различного металла. Существуют изделия переменного сечения. Это дает возможность более рационально использовать металл и упрочнить конструкцию в местах повышенной эксплуатации.

Основные преимущества

Неоспоримым достоинством перемычки можно назвать его чрезвычайную прочность и жесткость, наделяющие деревянные перекрытия устойчивостью перед интенсивными нагрузками. Если соблюдена монтажная технология, опора, установленная своими руками, не станет причиной скрипучести пола. Она не прогибается, чем не могут похвастаться привычные древесные пиломатериалы.

Деревянные перекрытия очень прочные, устойчивы к тяжелым нагрузкам

Опорные конструкции такого типа созданы по всем промышленным стандартам и соответствуют требованиям, предъявляемым к товарам данного сегмента. На стадии выпуска продукция проходит контроль качества, о чем свидетельствуют сертификаты.

Несмотря на всю эксплуатационную мощь, перемычка весит совсем немного, а значит, ее монтаж будет несложным и удобным, и может быть выполнен своими руками, и к тому же отпадает надобность в тяжелой технике, а это неоспоримый плюс. Весь строительный процесс выполняется бригадой мастеров, которые устанавливают кровельный элемент своими руками, как говорилось ранее. Вес одного элемента, длиной 6,5 м не превышает 40 кг, благодаря чему на основу дома не создается дополнительная критическая нагрузка.

Качество изготовления здесь столь высоко, что о деформации речь не идет, а все дело в уникальной конфигурации подпорки. Этот строительный материал не подвержен рассыханию, в отличие от деревянного бруса, а о коррозии здесь вообще не стоит упоминать по понятным причинам – с железными перекрытиями все обстоит иначе и они существенно проигрывают двутавровой балке в этой части вопроса.

Балка двутавровая не подвержена усадочному процессу, не вздувается и ее не крутит из-за климатических изменений, как это происходит с деревянным брусом. Низкая теплопроводность балки обеспечивает уменьшение мостика холода, и помещение не теряет драгоценное тепло.

На заводе, согласно технологии, деревянные перекрытия данного образца обязательно подлежат обработке антисептиками и противопожарными составами.

Основные преимущества

Неоспоримым достоинством перемычки можно назвать его чрезвычайную прочность и жесткость, наделяющие деревянные перекрытия устойчивостью перед интенсивными нагрузками. Если соблюдена монтажная технология, опора, установленная своими руками, не станет причиной скрипучести пола. Она не прогибается, чем не могут похвастаться привычные древесные пиломатериалы.

Деревянные перекрытия очень прочные, устойчивы к тяжелым нагрузкам

Опорные конструкции такого типа созданы по всем промышленным стандартам и соответствуют требованиям, предъявляемым к товарам данного сегмента. На стадии выпуска продукция проходит контроль качества, о чем свидетельствуют сертификаты.

Несмотря на всю эксплуатационную мощь, перемычка весит совсем немного, а значит, ее монтаж будет несложным и удобным, и может быть выполнен своими руками, и к тому же отпадает надобность в тяжелой технике, а это неоспоримый плюс. Весь строительный процесс выполняется бригадой мастеров, которые устанавливают кровельный элемент своими руками, как говорилось ранее. Вес одного элемента, длиной 6,5 м не превышает 40 кг, благодаря чему на основу дома не создается дополнительная критическая нагрузка.

Качество изготовления здесь столь высоко, что о деформации речь не идет, а все дело в уникальной конфигурации подпорки. Этот строительный материал не подвержен рассыханию, в отличие от деревянного бруса, а о коррозии здесь вообще не стоит упоминать по понятным причинам – с железными перекрытиями все обстоит иначе и они существенно проигрывают двутавровой балке в этой части вопроса.

Балка двутавровая не подвержена усадочному процессу, не вздувается и ее не крутит из-за климатических изменений, как это происходит с деревянным брусом. Низкая теплопроводность балки обеспечивает уменьшение мостика холода, и помещение не теряет драгоценное тепло.

На заводе, согласно технологии, деревянные перекрытия данного образца обязательно подлежат обработке антисептиками и противопожарными составами.

Достоинства

Преимущества конструкций:

• универсальность строительного материала заключается в том, что его применяют для формирования опорного каркаса кровли, черновых полов и опалубки перекрытий;
• вес деревянных двутавров (1 погонный метр колеблется в пределах от 3,2 до 5,8 кг) позволяет монтировать конструкции без привлечения грузоподъемных механизмов;
• высокая скорость монтажа перекрытий сокращает сроки малоэтажного строительства;
• прочностные характеристики не уступают показателям аналогичных конструкций из металла и бетона;
• ДДБ перекрывают пролеты длиной до 15 м;
• высокая звукоизоляция и низкая теплопроводность обеспечивают комфортные условия пребывания людей в доме;
• простота изготовления балок позволяет наладить их производство в домашней мастерской;
• пропитка антисептиками и огнезащитными составами значительно повышают безопасность эксплуатации конструкций;
• форма поперечного сечения позволяет в продольных проемах балок прокладывать коммуникации различного назначения, что увеличивает объем и полезную площадь помещений;
• цены на ДДБ существенно ниже стоимости аналогичных изделий из других материалов.

Рассчитываем высоту сечения двутавра

Расчет двутавра на прогиб и изгиб

Чаще всего для расчета высоты подпорки прибегают к помощи онлайн калькулятора, который автоматически проводит расчет всех необходимых параметров. Чтобы правильно подобрать тип кровельного элемента, нужно указать некоторые данные, а именно:

• сфера использования;
• шаг между элементами кровли;
• требуемая длина;

Затем вычисляется расчетная нагрузка согласно каркасному элементу:

1. Система стропил – 220 кг/кв.м.
2. Двутавровая балка перекрытия – 400 кг/кв.м.

Цена изделия варьируется от габаритов балки и материала, из которого создана полка (натуральное дерево, брус LVL).

Типы деревянных балок

Деревянные балочные перекрытия различаются размерами, сечением, способом производства и породой дерева, из которого они сделаны. От выбора деревянных балок зависит надёжность и прочность строения. В зависимости от расстояния между стенами и предполагаемой нагрузки для перекрытий, используют доску или брус из цельного массива дерева, или клеёные изделия.

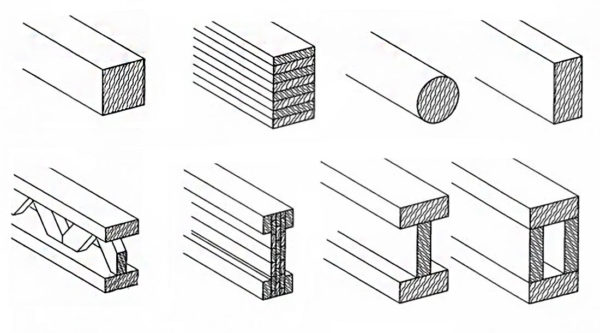

Разновидности деревянных балок

Цельные балки

Балки сделанные из цельного массива дерева, менее прочные, чем клеёные или двутавровые. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности, строители на объекте спаривают доски. Стягивают их болтами и гайками с резиновыми или пластиковыми прокладками, предотвращающими попадание влаги и образованию ржавчины на крепеже.

Клеёный брус

Клеёный брус изготавливают методом склеивания нескольких частей между собой. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать в конструкции перекрытий длиной до 14 метров. Из такого бруса можно изготовить гнутые перекрытия для арок.

Имеются у таких изделий и недостатки. При изготовлении могут использовать некачественные пиломатериалы, поэтому со временем возможна усадка балочного перекрытия. К тому же клеёные балки значительно дороже цельных. Чтобы рациональнее использовать средства отведённые на строительство, нужно правильно рассчитать нагрузку и длину балок.

Клееный брус при аналогичном сечении с обычным имеет большую прочность

Балки перекрытия изготавливают из хвойных пород дерева, но также часто используют древесину дуба, акации, клёна и других деревьев. Главное условие необходимое для прочности конструкции – влажность не более 12–14%. Виды некоторых изделий приведены в таблице ниже.

Двутавровые балки

Достоинства двутавровых деревянных балок – универсальность применения, простота установки и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

Устройство двутавровой балки

Двутавр делают с использованием хорошо просушенного строганного или клеёного бруса, прочной проклеенной водостойкой фанеры или OSB-плит, на основе огнеупорного и влагостойкого клея. Поэтому двутавровая деревянная балка не требует пропитки специальными составами и легко поддаётся распиловке. Однако из-за сложной технологии изготовления их редко применяют для устройства перекрытий.

Двутавровые балки из OSB (ОСП)

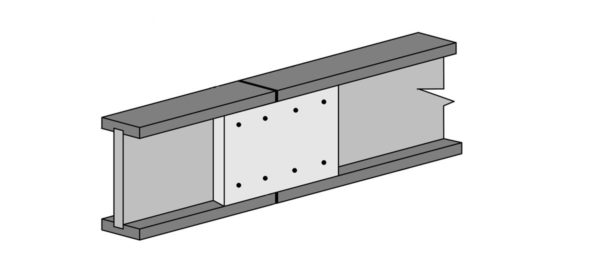

Соединение двутавровых балок между собой

Для всех видов выпускаемой продукции есть свой сортамент. Сортамент — это подбор различных изделий готовой продукции по маркам, профилям или размерам. Часто в таблице указаны дополнительные сведения о прочности, весе и т. д.

Каких параметров должна быть деревянная двутавровая балка перекрытия?

Вам наверняка интересно узнать, почему двутавровая балка называется именно так? Дело в том, что она состоит из двух основных элементов, которые напоминают соединенные буквы Т. А балка Т-образной формы, в свою очередь, называется тавром. Вот откуда произошло это необычное название.

Что представляет собой такая балка в разрезе? Прежде всего, это заготовка из OSB или фанеры, которые выступают в роли ребер жесткости. А для этого в балках предварительно фрезеруют паз нужной формы. Высота балки получается от 140 до 470 миллиметров, и на практике та оказывается достаточно жесткой на прогиб. Если говорить о выборе проекта балок для стандартного коттеджного строительства с самыми популярными пролетами до 6 м, наиболее выгодной будет балка высотой 302 мм.

Самыми первыми в России стали выпускаться наскоровские балки, и их обозначениями современные производители пользуются до сих пор. Их делят на серии в зависимости от толщины полок: на тонкие балки и широкополочные:

• Тонкие окантовочные балки серии NJ. Это балки с толщиной полок 38 мм. Такие заготавливают для обустройства периметра внешнего контура перекрытия, там, где необходим проем под лестницу или для других нагруженных мест. Они бывают однослойным и многослойными.
• Широкополочные балки серии NJH и NJU. Это балки с толщиной полок 64 мм или 89 мм, конкретно для несущих пролетов. Как вы понимаете, в таких местах нагрузка на балки наиболее сильна.

Вот как отличаются обе серии:

Отметим такой важный момент. В интернете часто можно встретить опасное заблуждение, согласно которому изготавливают деревянные двутавровые балки перекрытия: расчет производится по старой таблице наскоровских балок. Хотя на самом деле на то время еще не существовало СНиПов для двутавров, и эта таблица предполагала снеговую нагрузку около 90 кг/м, которые соответствуют как раз Ростовской области.

Но сегодня использовать такие данные неправильно, так как вы понимаете, что снеговая нагрузка может быть намного выше в более северных районах РФ. А поэтому руководствуйтесь только такой таблицей, которую составили уже современные производители:

Помните также, что не все виды двутавровых балок, которые сегодня применяются при строительстве, пригодны для устройства перекрытия. Например, двутавровые балки опалубки.

Сравнительные характеристики

Для наглядности приведем сравнительную таблицу по основным параметрам с аналогичными металлическими и железобетонными изделиями, рассчитанным для площади в 200 квадратных метров. Из таблицы видно, что даст замена тяжелых металлических и железобетонных конструкций на двутавровые балки:

Характеристика	Двутавр деревянный	Доска или брус	Металлический двутавр	Монолитная железобетонная балка
Цена установки перекрытия за кв.м, euro	20	30	60	50
Срок монтажа перекрытий на площади, в днях	4	8	5	18
Требуемое количество людей	4	4	5	5
Потребность в грузоподъемных механизмах	Нет	Нет	Да	Да
Потребность мокрого процесса	Нет	Нет	Нет	Да
Геометрия элементов	Отсутствие усадок, скручивания, скрипов	Возможна усадка, ссыхаемость, растрескивание, скрипы	Отсутствие изменений	Отсутствие изменений
Вес конструкции, кг	45	55	310	370
Требование к проведению подготовительных доп. работ	Нет	Нет	Заделать швы, выровнять углы, оштукатуривание	Выровнять углы, оштукатуривание
Прокладка коммуникационных сетей в перекрытиях	Да	Затрудненно	Нет	Нет

Как избежать в процессе опасных ошибок?

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2.  Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым

Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

На какие параметры обращать внимание при расчетах

Каждая двутавровая балка перекрытия может выдерживать определенную максимальную нагрузку. Во время проектирования специально предусматривается дополнительный запас прочности в пределах 40–50% — это позволяет полностью исключать вероятность появления аварийных ситуаций из-за грубых нарушений технологии строительства. Какие исходные данные нужны для расчетов?

1. Максимальные значения нагрузки на перекрытие. Определяется нагрузка на одну балку, составляется эпюра усилий и на основании полученных данных по таблицам подбирается сечение.

2. Длина пролета перекрытия. При расчетах этот параметр нужно увеличить и предусмотреть площадки для упора двутавровых балок.

   Расчет шага балок в зависимости от длины пролета

Шаг двутавров принимается стандартным 60 см и согласуется с размерами утеплителей из минеральной ваты. Из специальной таблицы архитекторы для расчетов используют осевой и статический момент инерции, для определения расстояния между балками учитывается радиус инерции. Прогиб вычисляется исходя из нормативной и расчетной нагрузки, длины перекрытия и расчетного сопротивления. При этом соблюдается обязательное условие, что прогиб деревянной двутавровой балки перекрытия не может превышать 1/250 ее длины.

Расчет прогиба балок

Сфера использования

Двутавровая балка встречается не только в частном строительстве, но и является неотъемлемым атрибутом на стройплощадках, где монтируют промышленные помещения, торговые центры, офисные здания и т. п. В малоэтажных домах этот деревянный элемент выступает как несущая конструкция в составе стропильной системы, на чердаках, мансардах стеновых и кровельных каркасах.

Пояса двутавровой балки сделаны из цельной древесины, а поперечина – из стружечной плиты

С помощью такого решения можно отказаться от перекрытий из досок, металлических профилей и ЖБ плит. Такие балки состоят из комбинированных материалов: пояса созданы из цельной древесины, а поперечина выполнена из стружечной плиты. Эти деревянные перекрытия более чем в три раза увеличивают жесткость стен, благодаря чему каркасное сооружение приобретает прочность, существенно не увеличивая вес.
