Чудо-лопата своими руками чертежи и видео

Чем же чудо-лопата так хороша?

Ажиотаж вокруг нового инструмента поднялся нешуточный. Казалось бы, зачем изобретать велосипед? Однако необыкновенная лопата так же сильно отличается от привычной нам штыковой, как грабли от вил – цель у инструментов одна, но достигается она по-разному.

Если необходимо тщательно взрыхлить почву, вовсе необязательно переворачивать ее пласты, достаточно слегка приподнять небольшой ее слой, пропуская комья между погруженными в землю зубцами. Именно так работает чудесная лопата.

Больше всего эта необычная лопата похожа на копальные вилы, использующиеся для твердых грунтов, только эти движутся в почве с помощью упора. Есть, правда, одна особенность – работать можно только в увлаженной почве, лучше ранней весной, когда снег уже растаял, но влага еще не полностью испарилась из плодородного слоя.

Чудо-лопата: что это такое

Классическим вариантом чудо-лопаты является штыковая лопата, позволяющая качественно обработать грунт любой сложности. Такое орудие – это сочетание вил и саней, благодаря которым вспахивать почву намного легче. Конечно, гораздо проще использовать мотоблоки, электрокультиваторы или попросить помощи у тракториста, машина которого оборудована плугом. Тем не менее, все эти действия потребуют от вас довольно существенных материальных затрат, из-за чего большинство садоводов все же предпочитают работать руками.

Чем же так примечательна чудо-лопата? Острые зубья супер-лопаты легко входят в грунт, а благодаря рычагу (представлен в виде длинной рукоятки) можно поднять большие куски почвы, которая будет рыхлиться о вторую часть вил, находящихся на поверхности.

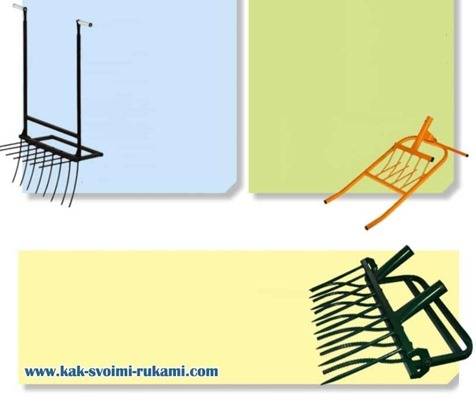

Исходя из глубины рыхления и наличия дополнительных элементов, все такие приспособления можно разделить на три вида: обычные, типа «пахарь» и типа «крот».

Обычные лопаты в большинстве случаев изготавливаются в домашних условиях и состоят из вил и заднего упора. При использовании такого инструмента вы действительно сможете снизить нагрузку и увеличить скорость работы, но проблему с большими глыбами земли такая лопата не решит. Она подходит только для работы на регулярно обрабатываемых черноземах.

Чудо-лопата типа «пахарь» предназначена не только для копки земли, но и для более качественного разрыхления грунта. Длина ее штыка обычно составляет 10-15 см, что позволяет легко разделывать любые типы грунтов, причем штык спокойно заходит в землю даже при весе работника не больше 60 кг.

Глубина штыка лопаты типа «крот» составляет не меньше 25 см и предназначена для глубокой копки. Рытвина сразу используется для высаживания овощных культур. В случае применения именно этого орудия от копающего потребуется определенное усилие, особенно если приходится работать на спрессованном грунте или глиноземе.

Важно! Помимо описанных вариантов чудо-лопат, также существуют и универсальные варианты, длина штыка которых составляет от 15 до 20 см. Они отлично подходят для регионов, где почва может промерзать на 5-10 см, а основным типом грунта является чернозем (бурозем).. Как же правильно копать чудо-лопатой? Отметим удобство ее использования: вам не нужно будет нагибаться, и риск травмирования спины сводится к минимуму (особенно это актуально для людей с радикулитом)

Также уменьшаются и требуемые физические усилия, причем скорость работы, наоборот, возрастает. Порядок работы с усовершенствованной лопатой следующий

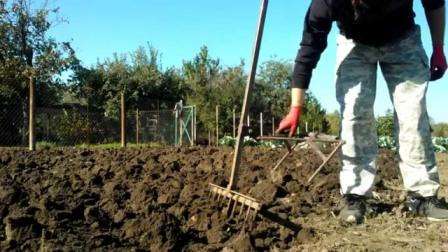

Как же правильно копать чудо-лопатой? Отметим удобство ее использования: вам не нужно будет нагибаться, и риск травмирования спины сводится к минимуму (особенно это актуально для людей с радикулитом). Также уменьшаются и требуемые физические усилия, причем скорость работы, наоборот, возрастает. Порядок работы с усовершенствованной лопатой следующий.

Нажимая ногой на специальную площадку, необходимо заглубить лопату в грунт. Не снимая ногу с площадки, сделайте второй ногой шаг назад, одновременно наклоняя лопату на себя — грунт окажется на зубьях. Легкими потряхиваниями левой и правой руки стряхните почву, таким образом выполняя рыхление. Перевернуть грунт можно одним резким движением руки вверх, сдвинув лопату на 10-15 см назад. Выполнив несколько подходов, необходимо пройтись по участку граблями и разбить комья.

Знаете ли Вы? Устаревшее название современной лопаты – «заступ». Оно произошло от определения вида действия «заступать, наступать ногой», то есть нажимать на металлический штык.

В фабричных моделях лопат подвижные части нередко забиваются землей, из-за чего начинают хуже работать. Кроме того, иногда ломаются и деревянные рукоятки, которые вставляются в специальные гнезда. В самодельных инструментах все детали соединены достаточно жестко, благодаря чему поломки и заедания практически полностью исключены. Однако это совсем не значит, что чудо-лопата для огорода, которая была сделана своими руками, полностью лишена недостатков. Существует серьезная вероятность деформации швов пайки или сварки и поломки пластиковых частей (если они есть), хотя подобные неисправности появляются только спустя много лет активной эксплуатации.

Какие у неё плюсы и что она из себя представляет

Назвать, конечно, лопатой не совсем будет правильно, более ей подходит название разрыхлитель почвы. Она представляет собой связку одной или двух своеобразных вилл, грамотно соединённых между собой с дополнительными упорами под ноги, для более удобной обработки земли и небольшой рукояткой. Рукоятку желательно делать (или покупать) таким образом, чтобы она была вам до плеч, иначе при работе на дачном участке вам будет неудобно, или же теряется смысл такого изобретения.

В её предназначение входят такие вещи, как:

Достаточно просто вскапывать различные корнеплоды
Легко и без всяких проблем достаёт различного рода сорняк (не разрушая его на мелкие части что немаловажно)
А также занимается разбивкой и рыхлением земли

Из минусов чудо лопаты является вес. Но не стоит беспокоиться о том что вы её будете постоянно таскать по дачному участку, вам всего лишь один раз её придётся достать на почву и уже по ходу передвигать небольшими потягиваниями при помощи рукоятки. Если же сравнивать с той нагрузкой, которую вы применяете при использовании простой лопаты, то сил вы потратите в 2 раза меньше на одинаковой площади. Однако этой лопатой невозможно вырыть яму.

Существует ещё один вид под названием «копалка»

При первом взгляде вам сразу кинется в глаза что вы видите очень большие вилы с крупной рукоятью, в какой-то степени это будет правдой. Они более широкие чем обычные вилы раза в три, их мощная рукоятка позволит легко выворачивать землю. Ножной упор у такого инструмента весьма удобен, так как на него можно встать двумя ногами, что облегчает загон в землю. При желании такую копалку можно будет вполне легко смастерить своими руками. Но если вы надумаете приобрести интструмент, то из плюсов можно отметить то что уровень рукоятки можно регулировать по человеческому росту. Для этого есть специальные болты, установленные на железном «черенке».

В том числе есть ещё один вариант чудо лопаты под названием «Легкокоп»

Её можно сравнить с предыдущей версией, так как они практически идентичны, на первый взгляд, похоже на большие вилы, но только с видоизменённой ручкой. Она выполнена в виде дуги и не имеет возможности менять высоту положение рукоятки, что можно отнести к отрицательным её чертам. Ну а как видно, по названию она вполне легка в использовании при работе на почве.

Принцип изготовления в домашних условиях чудо лопаты по чертежам или видео

Если вы надумаете изготовить чудо-лопату своими руками, то первым делом потребуется изготовить каркасное основание. Для этого необходимы трубы примерно диаметром около 30 мм и с толщиной стенки чтобы не были меньше 3 мм иначе каркас получиться не жёстким и будет постоянно прогибаться или ломаться. Вдобавок при изготовлении чудо лопаты вам понадобятся жёсткие уголки толщиной примерно такой же, как и трубы для прочности конструкции.

К приготовленной раме вам останется наварить зубья, которыми вы будете вспахивать свой участок. Многие самоучки используют для этого обычные вилы, которые сначала разрезают, а потом наваривают на готовую конструкцию. Главное при выборе опираться на то, чтобы штыри были довольно прочными и мощными, желательно диаметром не менее 8–10 мм. Большой разницы не будет, если штыри будут круглыми или же в виде другой геометрической формы. В среднем на них вам понадобится восемь или десять штук, в зависимости от ширины каркаса, который вы сделаете, опирайтесь на то, что между штырями должно быть примерное расстояние 65–75 миллиметров.

Первым делом при изготовленье чудо лопаты опирайтесь на свои возможности и габариты, подгоняйте все размеры в индивидуальном порядке. Не забывайте, что чудо-лопата для копки земли своими руками предназначена для облегчения времяпрепровождение на своём дачном участке, старайтесь сделать её своими руками максимально подходящую для ваших размеров.

Если вы не ленивый человек, то особой проблемой не станет для вас сделать её наиболее удобной для копки вашего приусадебного участка.

Что может чудо-лопата

Этот инструмент даёт дополнительные возможности для фермера.

Чудо-лопата предоставляет дачнику следующие преимущества:

1. При перекопке земли с её помощью требуется намного меньше усилий, по сравнению с использованием обычного инструмента.
2. Качество рыхления земли при такой обработке возрастает. Если образуются комья, то во время работы они разбиваются на части.
3. В некоторых конструкциях предусмотрено наличие заднего упора. В процессе перекопки почвы на него можно наступать, чтобы помочь себе погрузить инструмент в плотную и тяжёлую землю.
4. Если в земле есть корни сорняков, то лопата для ленивых достанет их наружу в целом виде, а не разрежет на части.
5. Этот инструмент удобно использовать для выкапывания картошки.
6. Скорость вскапывания гораздо выше, чем при работе обычным образом.

Чудо лопата

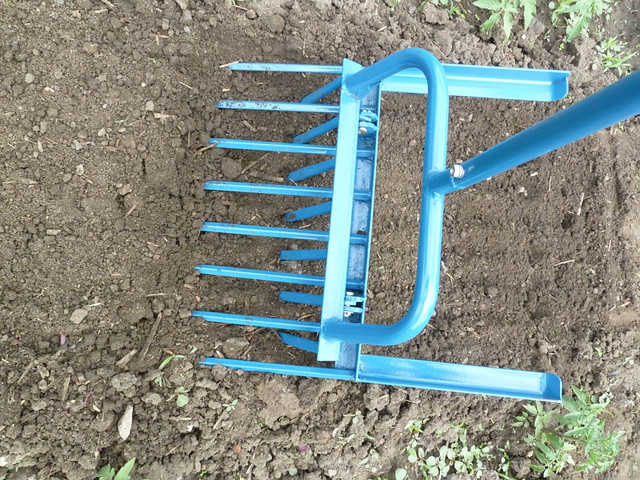

По своему внешнему виду лопата землекоп напоминает вилы с дополнительными деталями.

Она имеет в своём составе такие части:

1. Древко, за которое инструмент держит человек.
2. Металлические вилы, зубья которых примерно такой же длины, как у обычных, но шире примерно в два раза. Обычно у них от 6 до 8 зубьев.
3. К вилам прикреплён идущий назад металлический упор. При погружении чудо-лопаты в землю на него можно надавить своим весом, чтобы инструмент легче зашёл в плотную землю. Он также служит упором при выворачивании лопаты из земли.
4. В переднем направлении прикреплена горизонтальная решётка, установленная с таким расчётом, чтобы зубья вил, поднимаясь, проходили сквозь неё. При таком движении комья земли оказываются между вилами и решёткой, в результате крошатся на мелкие кусочки.

Здесь рассказано о типичном устройстве лопаты КротЧел. На практике используется несколько различных вариантов её конструкции.

Садово-огородный рыхлитель «КРОТЧЕЛ»

Пошаговая инструкция по сборке

Изготовление чудо-лопаты дело очень интересное и ответственное, так как от качества вашей сборки будет зависеть усилие, которое необходимо будет оказывать при работе с инструментом. Придерживайтесь инструкции, чтобы ваше творение радовало вас еще не один год.

Шаг 1Делаем рамку.

Первым делом собираем ее в кучу. Если у нас будет квадратный профиль, тогда можно обойтись без усилений, просто свариваем его. В случае, если вы взяли на «вооружение» коляску, тогда нужно будет в углах сделать косые распорки из металлической полосы или квадратной профилированной трубы. Достаточно будет установить 8-10 сантиметровые вставки, чтобы они распределяли давление, оказываемое на рамку при копании.

Шаг 2Изготавливаем рычажный механизм.

Здесь нам понадобится П-образное крепление от колес стиральной машинки. Привариваем его вверх «тормашками» к рамке, сверлим элект рической дрелью в боковинах ровно по центру отверстие на 8 мм, можно 10 мм, чтобы наша супер лопата была прочной. Точно такое же крепление увариваем к держателю черенка, снова сверлим отверстия на 10 мм напротив. Теперь подводим 2 крепления так, чтобы 4 отверстия были в один ряд, забиваем ось на 10 мм внутрь. У нас получится рычажный механизм с усилием примерно ½. Этого будет вполне достаточно для работы в палисаднике и на огороде даже при плотной сухой почве. Можно дополнительно усилить боковины пластиной металла, но это лишнее – в большинстве случаев с лихвой хватает такого крепления.

Шаг 3Привариваем противорежущие.

Схема чудо-лопаты подразумевает использование косых противорежущих, направленных под углом 450 к земле. Такая схема позволяет значительно уменьшить усилие при разбивании комков земли. Можно установить их горизонтально, но при сильно плотной почве они могут загибаться вверх, поэтому экспериментировать ради красивого внешнего вида инструмента не стоит.

Шаг 4Привариваем заднюю опору.

Актуальность ее нахождения на инструменте вообще стоит подставить под сомнение, так как ее основная роль – выравнивание глубины рыхления, что можно сделать легко «на глаз». Но, коль нам нужна качественная чудо лопата своими руками, чертежи менять здесь не будем. Привариваем Т-образное крепление посредине рамки сзади – ограничитель готов.

Шаг 5Изготавливаем черенок.

Сильно заморачивать голову не стоит над этой операцией. Покупаем самый простой сосновый черенок и надеемся, что он не прикажет долго жить. Сломался – покупаем новый и снова работаем. Можно попробовать купить дубовый черенок или из лиственницы без сучков, но его цена в 10 раз дороже, а вот прочность – уж как повезет.

Теперь у нас почти сделана лопата для ленивых своими руками. Осталось только окрасить ее в опрятный цвет, чтобы от нового инструмента ее отличали только оригинальные детали.

Лопата с отверстиями овальной формы

Данное приспособление с отверстиями — удобный для работы инструмент как в огороде, так и на приусадебных участках. Данное приспособление используют в процессе выкапывания картофеля и перекапывания почвы, разрыхления отдельных областей грунта.

Этот агрегат интересен тем, что она оснащена остроконечным ковшом размером 210 на 280 мм с просверленными в нем узкими овальными отверстиями. За счет этих отверстий к ковшу не прилипают комья земли, а при вскапывании в нем задерживаются крупные камни и корни.

Эти особенности приспособления ощутимо облегчает работу, поскольку не требуется часто наклоняться и вручную устранять с ковша всё прилипшее. Помимо этого, из-за отверстий приспособление имеет меньший вес, поэтому при занятии копкой на обширных участках рабочий будет меньше уставать.

Такой агрегат удобен для перекопки участка с любыми видами почвы, поскольку она одновременно и перекапывает, и рыхлит грунт. Инструмент произведен из закаленной стали и имеет защитный антикоррозийный слой.

Обращение с ручным культиватором

Конечно, требуется некоторое время, чтобы привыкнуть к ручному культиватору, но зато после него не нужно дополнительно рыхлить землю – хватит и обычных садовых грабель. При правильной эксплуатации производительность изделия будет только расти.

Люди, уже пользовавшиеся чудо-изделием, дают несколько полезных советов:

• Не следует пытаться пахать чудо-лопатой мокрую землю: усилий будет потрачено много, а пользы не будет.
• При возделывании целины имеет смысл сперва снять дерн штыковой лопатой.

• Работать нужно с дальнего конца необработанной земли к ближнему, задом наперед.
• Если работать с культиватором будут разные люди, ручка должна быть регулируемой.

Вы уже пользовались чудо-лопатой?

Было дело!Не довелось

Заботиться о культиваторе следует так же, как об остальных садовых инструментах. Его хранят под навесом, оберегают от дождя и следят за образованием ржавчины. В преддверии зимы тщательно протирают все зубья от остатков глины, полируют сухой тряпкой. Движущиеся крепления допускается смазывать машинным маслом на период хранения.

Приобретать или нет чудо-лопату – это в любом случае выбор самого садовода, но прислушаться к голосам счастливых владельцев, наверное, стоит. Наше – это уже давно не самое плохое и некачественное. Лучше попробовать, чем не решиться и потом жалеть.

• Плоскорез Фокина: необычное изобретение обычного огородника
• Дровокол своими руками. Виды устройств и инструкции
• Газонокосилка электрическая. Обзор лучших моделей, советы по выбору
• Выбор аккумуляторных ножниц для травы. Плюсы и минусы, обзор моделей

Как сделать лопату для уборки снега, обработки земли. Выбор черенка, полотна, сборка лопаты. Советы самодельщиков: чертежи и 70 фото изготовления приспособления

У каждого уважающего себя хозяина дома всегда есть набор инструментов, буквально на все случаи жизни. Но лишь инструментами всё обходится? На самом деле нет.

Лопата – неотъемлемая составляющая любого трудового дела. С её помощью можно вскопать несколько гектаров на дачных участках, откопать машину от снега в самую снежную и знойную погоду, а также принять участие в строительстве фундамента для дома.

Как показывает практика, очень часто лопаты ломаются, тем самым принося множество хлопот. Стоимость её в магазине на сегодняшний день довольно большая, и поэтому не каждый её может приобрести.

В свою очередь мы нашли выход из такой ситуации, и с радостью им поделимся с вами. Сегодня мы расскажем, как сделать лопату своими руками.

Необходимые требования к изготовлению инструмента

Подобные инструменты при изготовлении требуют к себе особого внимания. Как правило, лопаты изготавливают из прочной древесины, металла и пластика.

Каждый производитель кладёт в комплект к лопате несколько запасных ручек, резиновый ободок для удобного использования и инструкцию по её эксплуатации.

Совсем неважен размер планируемой лопаты, важно то, чтобы были учтены все нюансы при её изготовлении, а именно:

Ковш играет самую важную роль, поэтому его необходимо смастерить из качественного и прочного материала.
Размер и длина ручки должны зависеть непосредственно от глубины ковша и его особенностей.
Уделите внимание резиновой ручке, ведь при выполнении полевых или строительных работ, без неё вам будет крайне неудобно.

Лопата для уборки снега

Климат нашей страны в зимнее время особо суров, поэтому нужно быть готовым к обильным снегопадам.

Мы расскажем, как сделать лопату для уборки снега. Для того чтобы сделать такую лопату понадобятся следующие материалы:

• Большой деревянный или фанерный лист.
• Несколько алюминиевых полосок.
• Строительный черенок (приобрести его можно в любом специализированном магазине).
• Древесная пропитка.
• Болты, саморезы, шурупы.
• Шуруповёрт.

Теперь давайте приступим к сборке такой самодельной лопаты.

Сначала изготовьте основание ковша. Для этого возьмите несколько фанерных листов и крепко соедините их между собой при помощи шурупов или гвоздей.

Чтобы фанера не лопнула, советуем обклеить её алюминиевыми полосками для большей прочности. Не забудьте пройтись лобзиком по краям ковша, чтобы придать ему нужную полукруглую форму.

В центре ковша сделайте широкое и глубокое отверстие длинной 4-5 сантиметров.

Далее возьмите деревянный брусок и сделайте из него палку такого размера, чтобы она смогла войти в центр ковша. После зафиксируйте всё болтами. Далее оденьте на лопату резиновую рукоятку.

Финальным этапом всей работы будет нанесение древесной пропитки на самодельную лопату. Это нужно для того, чтобы дерево преждевременно не сгнило от попадания на него влаги.

Собственно теперь вы знаете, как самому сделать лопату для снега. Внимательно следуйте всем указаниям и у вас всё обязательно получится.

Лопата для мотоблока

Наличие мотоблока существенно облегчает работу по хозяйству. С его помощью можно быстро и качественно убрать горы снега, расчистить участок ото льда, а также использовать в сельскохозяйственных и строительных целях.

https://youtube.com/watch?v=LfaXeQvj4t4

Если вы являетесь его счастливым обладателям, то не лишним будет знать, как сделать лопату на мотоблок.

Для начала подготовьте основу. Для этого вам понадобится толстый металлический или алюминиевый лист, шуруповёрт и шурупы соответственно. Тут все предельно ясно.

Возьмите металлический лист и загните его края таким образом, чтобы они смотрели вверх. Затем при помощи шуруповёрта надёжно его зафиксируйте к мотоблоку.

Вот и всё, последовательность всех действий очень проста и понятно. Данная работа займёт около 20-25 минут вашего времени, а в итоге получится замечательная лопата для мотоблока.

Заключение

Уважаемый читатель, спасибо, что воспользовались нашей статьей.

Надеемся, что поданная вам информация была полезной и теперь вам не страшны обильные снега, ибо вы знаете, как собственноручно смастерит лопату. Для более детального изучения рекомендуем посмотреть обучающее видео, как сделать лопату.

ЖИЛИ-БЫЛИ ТРИ БРАТА

Среди дачников-энтузиастов, которые не желали больше вкладывать уйму сил в обработку почвы, нашелся еще один умелец, сконструировавший прототип рыхлителя «Крот». Идею быстро подхватили идею на производстве, и садоводам были представлены сразу 3 модификации чудо-рыхлителя — «Крот-М», Крот-С» и Крот-Б». Малый, средний и большой «Кроты» скроены-то на один лад — только вот ширина рабочей части у них разная, и зубьями они друг с другом разнятся.

Пятизубый «Крот-М» (вес — 4,5 кг) эффективно разрыхлит полосу грядки шириной 42 см. «Крот-С» (5 кг) с 6 зубьями сможет захватить за один раз пласт земли шириной 48 см. А их семизубый «большой брат» (5,5 кг) перекопает почву с размахом 55 см. Глубина перекопки грунта во всех случаях одинакова — 25 см, что составляет полный штык классической штыковой лопаты. Но в отличие от традиционной лопаты «Крот» не заставит вас нагибаться и ворочать тяжелые пласты земли, а о болях в пояснице поможет забыть навсегда. Работать с ним просто.

Поставьте черенок, чуть-чуть наклонив его к грядке; наступите на П-образную перекладину и погрузите зубья рамы в почву. Опустите черенок нажатием руки, а затем передвиньте инструмент на новое место. Встречные вилы качественно разобьют комья земли, сразу разровняют поверхность грядки и заодно помогут избавиться от сорной растительности на участке. Чудеса да и только!

ЧТОБЫ ГЛИНА БЫЛА КАК ПУХ

Есть для дачников и вилы поворотные. По конструкции похожи они на лопату «Вятский пахарь» и имеют сходный с ней принцип работы. Но если поворотная лопата монаха Геннадия пласты земли только в сторону отваливает, то чудо-вилы еще и качественно разрыхляют во время перекопки грунт, что ценно для работы на участках с тяжелой глинистой почвой. Ковш в этой модели заменен на «зубастую» рабочую часть — она вилы напоминает. Это прочная вогнутая перекладина, крепится она к черенку перпендикулярно, и есть у нее восемь острых зубцов.

Удлиненная часть черенка служит здесь опорой. Запомните: ее вместе с рабочей частью нужно заглубить в землю, а затем повернуть рукоятку. Чудо-вилы рыхлят грядку на ширину около 30 см, ускоряя обработку почвы в 3-4 раза.

Добавляет достоинств этому диву дивному возможность, работая, спину не гнуть! А весит оно всего 3,5 кг — тут и женщины поблагодарят, и пожилые люди спасибо скажут.

И чудеса на этом не закончились: вилы поворотные, пока глину рыхлят, заодно сорняки прямо вместе с корнями извлекают. А садовод ходит вокруг да около с грабельками, сорную растительность убирает и поверхность земли легонько подравнивает — не напрягается!

Самостоятельное изготовление лопаты из двух сегментов

Сложнее в изготовлении чудо-лопата своими руками из двух сегментов. Но такой инструмент эффективнее и им легче работать. Сварить конструкцию можно по схеме Пахаря или Крота. Это личное предпочтение хозяина. Ниже на фото представлены и пронумерованы все основные части лопаты. Руководствуясь этой схемой, мы рассмотрим, как сделать чудо-инструмент в домашних условиях:

• Начнем с рамы. По ширине ее не нужно делать более 50 см. За счет большого захвата площади грунта скорость перекопки снизится из-за быстрой утомляемости работника. Оптимальная ширина рабочих вил составляет 35–40 см. Раму лучше выгнуть из стальной трубы квадратного сечения.
• При сгибании рамы нужно помнить, что планки переднего упора являются ее продолжением. На схеме они обозначены цифрой 1. К боковым элементам приваривают поперечину. К ней будут закрепляться зубья второй стационарной части вил, обозначенные цифрой 2. В итоге получается основная рама, на которой будут собраны все узлы лопаты.
• Задний упор, обозначенный цифрой 3, приваривают к раме под углом примерно 100о. Его делают на пару сантиметров шире от рабочих вил. Упор должен быть прочным, так как на него припадает основная нагрузка при поднятии пласта земли вилами. Форма упора зависит от личных предпочтений. Можно сделать Т-образную конструкцию по принципу Крота, как показано на схеме. Такой вариант считается облегченным. Если нравится форма упора Пахаря, тогда из трубы выгибают дугу, напоминающую букву П.
• Для изготовления рабочих вил, обозначенных цифрой 4, берут отрезок квадратной трубы. По центру приваривают кусок круглой трубы диаметром 50 мм для деревянного черенка. Рабочие вилы являются подвижным элементом, поэтому к общей раме они крепятся кронштейном, обозначенным цифрой 5. Соединительный узел состоит из двух частей: одна приваривается к раме, а другая к гнезду для черенка. Для изготовления кронштейна используют листовую сталь толщиной около 5 мм. Два элемента соединяют обычным болтом, но не стягивают сильно, чтобы рабочие вилы могли двигаться.
• Для изготовления штырей рабочих вил, отмеченных цифрой 6, берут пруты из закаленной стали. Один конец зубьев затачивают под углом 30о, а другим краем приваривают к квадратной трубе с соединительным подвижным узлом. Для лучшего рыхления грунта штыри загибают под углом около 150о. Зубья вторых стационарных вил делают из арматуры. Затачивать края не нужно. Штыри приваривают к поперечине основной рамы. Зубьев рабочих вил должно получиться на 1 больше. Расстояние между штырями зависит от ширины рамы, но не менее 100 мм.
• После соединения двух элементов, в приваренный отрезок круглой трубы вставляют деревянный черенок. Его длина должна быть немного ниже подбородка работающего человека. Сверху к черенку крепят Т-образную перекладину. При желании рукоятку чудо-лопаты можно сделать П-образную. Тогда к планке рабочих вил по краям приваривают два куска круглой трубы. В них вставляют два черенка, а сверху соединяют перемычкой. На фото П-образная рукоятка показана под цифрой 3.

Чтобы самодельной чудо-лопатой удобно было работать разным людям, задний упор и рукоятку нужно сделать с регулировкой по длине. Здесь нужно проявить фантазию. Можно из трубы вырезать вставки, и просверлить отверстия для шплинтов.

Совет! Если при первых испытаниях чудо-лопаты наблюдается сгибание зубьев вил, их нужно докрасна прокалить на огне, а затем резко окунуть в металлическую емкость со щелочной водой.

На видео смотрите порядок изготовления чудо-лопаты:

Принцип работы копалки для ленивых

После перекапывания огорода или посадки картофеля на больших площадях, человек мучается от сильных болей в спине, ломоты в руках и ногах. Лопата, которую изобрел монах отец Геннадий, позволяет не только снизить физические нагрузки при перекапывании земли, но и облегчить труд при посадке картофеля.

При копании тяжесть работы заключается в том, что приходится прикладывать усилия при вдавливании лопаты в землю, затем поднимать помимо тяжести лопаты еще и массу переворачиваемой земли. Лопата для ленивых, изобретенная монахом, позволяет избежать таких тяжелых нагрузок. С ее помощью без особых усилий вскопает землю даже человек слабый, для которого подобного рода физические нагрузки были непосильны.

Фото копалки для ленивых

Такая копалка обычно приспособлена для работы под левую ногу, но при желании можно сделать инвентарь и под правую. Нагрузка на руки снижается за счет использования велосипедного руля, который расположен на уровне груди и за который держатся двумя руками, поровну распределяя силы. Но основное преимущество чудо-лопаты – это то, что не надо поднимать землю, она переворачивается сама за счет поворота лопаты.

При пользовании лопатой отца Геннадия значительно увеличивается производительность труда, сокращается время, потраченное на обрабатывание земли, сокращаются физические нагрузки. Чудо-лопата поможет вскопать огород, посадить картофель, а также при надобности и выкопать траншею.

Принцип работы лопатой православного монаха состоит в том, чтобы углубить лопату в землю при помощи нажатия ногой и, повернув двумя руками ручки лопаты, перевернуть пласт земли. Вдавливание лопаты в землю облегчается за счет штыря, выступающего за полотно лопаты. Благодаря тому, что высоту лопаты можно регулировать, спина при работе не сгибается, что значительно облегчает нагрузку на нее. Выполняется только вращение лопаты руками, за счет которого и происходит самая тяжелая работа: вынимание и переворачивание пласта земли.

Очень удобно производить посадку картофеля при помощи чудо-лопаты. Применяя ее, получаются ровные и аккуратные ряды. Если полотно лопаты шириной 30 см, то расстояние между рядами будет равно 0,6 м. Как и у каждого приспособления, лопата «Вятский пахарь» имеет свои достоинства и недочеты.К достоинствам относятся:

1. Повышенная продуктивность труда.
2. Не напрягается позвоночник во время работы.
3. Подходит как для вскапывания земли, так и для выкапывания траншей.
4. При использовании на песчаной почве не понадобится рыхление.

Разновидности чудо-лопаты

Существует несколько основных типов таких конструкций. Их устройство и принцип работы схожи, отличаются они только некоторыми особенностями. Несколько моделей встречаются в продаже, ещё больше самодельных разновидностей. Зная принцип работы и устройство, такие вилы-самокопы можно изготовить самостоятельно, с помощью сварки из металлического профиля и дополнительных деталей.

После приобретения широкой популярности такое приспособление для перекапывания огорода начали производить массово многие предприятия. Самые распространённые виды конструкций, которые можно купить в специализированных магазинах:

• классический рыхлитель. Такая копалочка имеет самый лёгкий вес, потому что состоит из одного сегмента. Представляет собой рабочие вилы с задним упором. С её помощью увеличивается производительность при вскопке, облегчается труд. Комья земли она не разбивает. Требуется дополнительное рыхление граблями;
• чудо-лопата «Пахарь». Доработанный классический вариант с дополнительной составной — вторым сегментом, который является стационарным и позволяет измельчать комья земли. Для разработки целины он не подходит, но отлично справляется с уже обрабатываемыми ранее участками. Встречается разная ширина рабочей части, длина зубьев бывает от 10 до 25 см. Соответственно, отличается и вес;
• чудо-лопата «Крот». Имеет аналогичное, как и у «Пахаря» устройство. Отличается только задний упор (у «Пахаря» он Т-образный, у «Крота» в виде дуги) и стационарный сегмент, передний упор которого приподнят. Длина зубьев бывает не менее 25 см, что позволяет делать более глубокое перекапывание. Работать таким инструментом сложнее, особенно на глинистых участках;
• чудо-лопата «Торнадо». Улучшенная версия лопаты «Пахарь». Отличается меньшим весом. Имеет современное порошковое покрытие и более надёжные кузнечные зубья. В продаже бывают различные модели, отличающиеся формой корпуса, длиной зубьев.
