Дюбели для газобетона: виды, особенности и правила монтажа

Особенности

Говоря о работе с гипсокартоном, невозможно забыть о главной крепежной детали – дюбеле. Фоторамку или небольшую картину можно повесить на свеже созданную гипсокартонную перегородку с помощью шурупа или самореза, но если вы решили прикрепить к ней что-то тяжелое, требующее дополнительной нагрузки, например, телевизор на крутящемся креплении или навесной шкаф, то необходимо применение специальных креплений. Благодаря этому небольшому элементу лист гипсокартона не будет деформироваться, его сердцевина не разрушится, а подвешенный предмет будет неподвижно находиться на своем месте. Для разных видов дюбелей – разная допустимая нагрузка.

Строительный рынок предлагает множество вариантов дюбелей. Они могут различаться по диаметру и длине. Существуют нормы, регулирующиеся ГОСТ 28457-90. Именно он и определяет, что дюбель должен представлять собой конструкцию, предназначенную для установки самореза.

В отличие от других креплений крепежи, которые предназначаются для гипсокартона, выполнены из высококачественного металла или пластика и имеют гарантированную фиксацию изделия к ГКЛ. Для полноценной фиксации крепежи оснащают очень важным элементом – гильзой, которая может складываться только в полной пустоте. В любых других условиях гильза не сработает.

В «домашних условиях» обычно встречаются три вида нагрузки: горизонтальная, вертикальная, динамическая.

• Горизонтальная нагрузка характерна для полок, картин. Крепеж выбирают соответственно весу изделия (6-10 мм) и материалу основания (30-50 мм для гипсокартона).
• Вертикальная нагрузка появляется при установке люстры или кондиционера. При диаметре шурупа 6 мм крепежный элемент должен входить в стену не менее чем на 40 мм, а в потолок – не менее чем на 60 мм.
• Динамическая нагрузка возникает, например, при креплении лестницы, гимнастических колец, «груши» или другого спортивного снаряда. В данном случае необходимы виброустойчивые крепежи.

Иногда для лучшего сцепления дюбель предварительно смазывают клеем.

Существуют некоторые особенности дюбелей, которые необходимо учитывать при их выборе:

• дюбели одного вида, но выполненные из разных материалов, например: пластика или металла, различаются только весом, который они могут выдержать;
• для крепления на листовой материал должен быть выбран верный вид крепежа, у которого гильза плотно прижимается к листу.

Материал

Дюбель – хомуты изготавливаются из таких материалов, как пластик и металл.

Самым популярным материалом для изготовления пластиковых дюбель-хомутов является нейлон. Материал легко выносит большую физическую нагрузку и высокие температуры. Однако, крепеж подходит только для монтажа проводов и не нагревающихся труб.

Полипропиленовые изделия также чувствительны к свету, однако могут иметь в своем составе специальные добавки, предотвращающие их порчу. Однако применение таких добавок существенно увеличивает их цену.

Для металлических изделий используется оцинкованная сталь, а также латунь.

Разновидности

При подборе подходящих дюбелей для пеноблоков основной выбор обычно приходится делать между металлическими и полимерными изделиями. У каждого из этих материалов есть свои индивидуальные особенности, определяющие их назначение и области применения.

Металлические

Этот тип дюбелей отличается высокой механической прочностью

Их используют при креплении и навешивании массивных изделий или на участках линейных коммуникаций, имеющих наибольшую важность. Обязательно использование металлических изделий в помещениях с высоким уровнем пожароопасности

При помощи таких дюбелей крепят элементы фасада, отделку стен, стеллажи и полки. Каждое металлоизделие имеет внешние зубцы и распорные сегменты.

Винты М4 также можно отнести к категории дюбелей. Такое крепление изготовлено из металла. Помимо обычной нарезки, имеет распирающий элемент, который после установки изделия в стене обеспечивает его надежную фиксацию.

Пластиковые

Полимерные материалы представлены в изготовлении дюбелей для пеноблоков достаточно широко. Чаще всего здесь используются следующие варианты.

1. Нейлон. Прочный эластичный материал, не подверженный коррозии, разрушению при перепадах температуры и влажности. Дюбели этого типа износостойкие, подходят для проведения строительных и монтажных работ любой сложности. Выдерживаемая нагрузка относительно невысока, ее можно варьировать, меняя диаметр изделия.
2. Полипропилен/полиэтилен. Узкоспециализированная разновидность. Используется преимущественно при монтаже сантехнических коммуникаций. Выдерживает достаточно интенсивную эксплуатационную нагрузку.

Специфика

Металлический дюбель – это универсальный дюбель. Его особенностью является способность выдерживать значительные нагрузки даже в конструкции небольшой толщины.

Как видно из фото металлического дюбеля, внешне он представляет собой полый стальной или латунный цилиндр, который расширяется при вбивании в него гвоздя. Надёжность крепежа обеспечивается за счёт плотного прилегания стенок дюбеля к отверстию.

Роль второй составляющей крепёжного элемента может играть особый саморез, обычный гвоздь или шуруп. Другими словами, в комплекте с металлическим дюбелем можно использовать любой метиз за исключением анкеров.

Продаются как готовые дюбель-гвозди и дюбель-саморезы, так и просто отдельные дюбели. При подборе второй части крепёжного изделия нужно учитывать размер предполагаемого груза и характеристики дюбеля.

Дюбели для работы с гипсокартонными стенами

Для монтажа крепежа в кирпич нужно сделать следующее:

• Выбрать подходящее место для крепёжного материала (чаще всего это центральная часть кирпича).
• Взять ударную дрель и начать сверлить. Делать это надо с аккуратностью, дабы избежать появления трещин и сколов на кирпиче. После того, как будет пробурено приблизительно 1 см кладки, скорость бурения можно увеличить.
• Пылесосом выдуть из отверстия мелкие крошки кирпича и вбить крепёж.

Чтобы установить крепёж в бетон, необходимо следовать следующим рекомендациям:

• Наметить отверстие, применив молоток и кернер.
• Пробить отверстие нужной глубины при помощи перфоратора. Марка сверла должно соответствовать марке крепежа. Помимо этого, длина дюбеля обязана быть на 5 – 6 мм меньше глубины просверливаемого отверстия.
• Пылесосом удалить образовавшуюся пыль и углубить дюбель, используя для этого молоток.
• Осталось забить гвоздь. Рекомендуется не забивать его до конца. Оставьте 2 – 3 мм от шляпки свободными для подвеса.

При работе с гипсокартоном нужно принять во внимание планируемую массу изделия, крепящегося к нему. Если вес значительный, применять дюбель-гвозди нежелательно

Они могут разрушить материал.

При небольшом весе монтаж дюбель-крепежа достаточно прост:

• В листе гипсокартона просверливается отверстие нужного диаметра.
• Дюбель нужно ввести до упора. Причём допустимо лишь лёгкое постукивание по крепёжной детали молотком.
• Вкручивается дюбельный гвоздь. Для этого можно использовать отвертку или шуруповёрт.

Вот краткая инструкция:

• Отметьте маркером место, куда вы планируете вкрутить крепление.
• Легко постукивая, используя саморез по металлу, сделайте отверстие глубиной до 0,5 мм. Затем воспользуйтесь ударной дрелью и закончите его просверливать. Помните, что под кафелем также нужно будет сделать отверстие, применив правила работы с бетоном или кирпичом.

Металлические изделия называют «молли». При работе с ними нет необходимости предварительно поделывать отверстие. Кончик дюбеля представляет собой перовое сверло.

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж

Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

Предлагаем ознакомиться Чем истребить сорняки

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Бетон, кирпич

Распорный усиленный дюбель (дюбель-ежик) к саморезу для бетона не имеет шипов. Зато при монтаже он расширяется по всей длине, а зубцы, которыми покрыт его корпус, не дают ему проворачиваться. Подходит для повышенных нагрузок.

Трехраспорный дюбель (Т-дюбель) также рассчитан на высокие нагрузки. Часто используется для крепления мебели, полок и других тяжелых предметов. Имеет распорную часть – стенки с ребрами, надежно фиксируемые в стене, и нераспорную – бортик, защищающий от западания в отверстие.

Слева направо: распорный дюбель с шипами, распорный усиленный дюбель, трехраспорный дюбель

Классификации изделий

При выборе крепления учитывается 5 основных факторов:

• величина нагрузки – на дюбель, на поверхность, на конструкцию;
• характер нагрузки – стационарный, динамический;
• вид фиксации;
• характер материала – камень, бетон, кирпич, гипсокартон;
• конструкция поверхности – стена, потолок.

Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

В видео ниже рассказано о правилах выбора дюбелей:

По виду монтажа

Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида:

• без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
• гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.

• Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.

По материалу поверхности

Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.

Дюбель для газобетона– материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.

Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.

Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.

Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.

Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.

Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.

• Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
• Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
• Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

Читать также: Какая кислота разъедает ржавчину

Длина, толщина, вес дюбель-гвоздей рассмотрены ниже.

Виды дюбель-гвоздей

В зависимости от условий строителям приходится пользоваться разными инструментами. Например, крепление предмета на бетонной или гипсокартонной стенке имеет существенное отличие

В некоторых случаях важность имеет усиленная прочность стержня, в другом месте – теплопроводность и влагостойкость. Даже простой с виду забивной дюбель-гвоздь имеет несколько разновидностей, которые отличаются не только размерами и материалом, но и способом монтажа

Распространенные виды дюбель-гвоздей:

1. Дюбель-гвоздь для ручного монтажа.
2. Дюбель-гвоздь под пистолет – монтаж осуществляется при помощи автоматического устройства, что крайне ускоряет ход работ. Распорная часть у него отсутствует. Гвоздь выполнен из прочнейшей стали (твердость 53-56 HRC, изгиб не больше 0,1 мм).
3. Акустический дюбель-гвоздь – при изготовлении крепежа используется не металл, а пластик и стекловолокно, что препятствует возникновению коррозии или прохождению холода. Расходный материал данного типа используется для монтажа теплоизоляции, звукоизоляции, кабель-каналов, декора.
4. Дюбель-гвоздь «зонт» – имеет широкую шляпку и длинное тело, используется для фиксации теплоизоляции.

Пластмассовые дюбель-гвозди

Стаканчик из синтетического материала имеет распорную и нераспорную поверхность. Пластиковый дюбель-гвоздь оснащен манжетой, которая препятствует проваливанию крепежа внутрь поверхности. Наличие зубчатых элементов не дает прокручиваться изделию в отверстии. Перечислим распространенные разновидности пластикового крепежа:

1. Универсальный дюбель – используется вместе с шурупами по дереву и ДСП, винт-шурупами, подходит для пустотелых и полнотелых материалов.
2. Распорный дюбель S – нейлоновый крепеж имеет двухсторонний распор. Отсутствие упорной кромки разрешает прятать дюбель внутри штукатурки.
3. Распорный дюбель M-S – подходит для работы со стандартными болтами или резьбовыми шпильками.
4. Дюбеля для газобетона GB – наличие спиральных ребер разрешает обеспечить прочнейшую посадку в мягком материале.
5. Дюбеля для монтажа ступенек ТВ/ТВВ – имеют удачную геометрию поверхности для предотвращения скрипа, вибрации. Крепеж марки ТВ имеет маленький распор для установки в стальном профиле.

Металлические дюбель-гвозди

Использование стальной распорной гильзы приводит к удорожанию сметы, но разрешает увеличивать расчетную нагрузку. Металлический дюбель-гвоздь для пеноблока, кирпичных сооружений или бетонных конструкций устанавливается аналогично пластиковому крепежу. Перечислим достоинства и минусы такого изделия:

1. Высокая несущая способность.
2. Металл не растягивается со временем.
3. Оцинкованная или нержавеющая гильза устойчива к коррозии.
4. Большой выбор крепежа.
5. Простой монтаж.
6. Стоимость дюбель-гвоздей из металла выше.
7. Нужно учитывать, что стальной крепеж может создавать большее напряжение, поэтому его лучше располагать дальше от края.

Виды дюбелей для профилей гипсокартона

Дюбеля для профилей – крепежные элементы, применяемые в монтаже направляющих профилей и подвесов для каркаса под ГКЛ.

Различают:

• дюбель-гвоздь;
• дюбель-клин (анкерный);
• бабочка;
• дрива;
• Кнауф-Хартмут;
• Fischer Pd»;
• зонтик;
• химические анкеры.

Основные виды дюбелей, применяемые при монтаже каркасной основы

Для понимания какой дюбель надо применить в определенной ситуации, ниже рассмотрены все варианты.

Дюбель-гвоздь для профиля гипсокартона

Наиболее распространенный крепеж для монтажа каркаса ГКЛ. По способу крепления различают два типа: ручная забивка и с помощью монтажного пистолета.

Второй тип представляет собой элемент крепления, состоящий из гвоздя и шайбы. Применяют для монтажа тяжеловесных массивных конструкций к бетонному основанию.

Данный вид крепежного элемента не применим для работы с ГКЛ

Изделия маркирую по размерам. Размерные характеристики указывают на диаметр основы и длину гвоздя. При работе с профилем для гипсокартона оптимальный вариант 6/40, 6/60 мм, где 6 – диаметр, 40 и 60 – длина. Им фиксируют направляющие профили к черновому основанию, а также идет фиксация прямых подвесов.

Дюбель-клин

Клин или анкерный клин – надежный крепежный элемент. Дюбель для крепления профилей на бетонных и полнотелых кирпичных стенах. Выдерживает большую нагрузку. Возможен крепеж даже на небольшом расстоянии от края основания. Выпускают анкерный клин размером от 8/45 мм до 16/150 мм.

Крепеж применяют при сквозном и предварительном монтаже

Дюбель-бабочка

По размерным характеристикам выделяют:

1. 8/28 мм. Самый маленький, подходит для крепления нетяжелых предметов. Саморезы не входят в комплект. Приобрести надо отдельно, размер 3,5 х 35 мм.
2. 10/50 мм. Саморезы с размером 3,5 х 55 мм. Выдерживает нагрузку до 24 кг. Подойдет для крепежа мебельных полок и шкафчиков.
3. Металлический дюбель-бабочка. Второе название – Молли. Подходят для использования на стенах из полых материалов. Размерный ряд от 4/21 до 6/80.

Соблюдая все правила по креплению, «бабочки» служат прочностью длительное время

Подробнее узнать о размерах и видах дюбеля-бабочки можете на нашем сайте.

Советуем посмотреть видео о процессе крепления «бабочки».

Дрива

Выпускают два вида метизов: со сверлом и без него, из нейлона, металла. Для подвешивания тяжелых предметов на гипсокартонную поверхность применяют оцинкованную деталь.

Форма – конусовидный цилиндр. Шаг резьбы – крупный. Шляпка плоской формы с крестообразным шлицем. Применяют при монтаже малогабаритных нетяжелых конструкций. Размеры 12 х 38, 12 х 42, 14 х 38, 15 х 29.

Кнауф-Хартмут

Крепеж состоит из:

• профиля П-образной формы;
• пластиковых усиков и втулки;
• винта с размерами 5/60 мм.

Принцип работы:

• просверлить отверстие в стене;
• ввести в отверстие пластину-профиль при помощи направляющих усиков;
• усики обломить;
• вкрутить винт.

Выдерживает нагрузку до 55 кг.

Крепежный элемент для монтажа тяжелых предметов

«Fischer Pd»

Крепежное устройство для работы с гипсокартоном и профилем. Пластиковый цилиндр с гильзой и боковыми лопастями. Принцип работы:

• просверлить отверстие, диаметр равен размерам гильзы;
• вставить фишер;
• зафиксировать шурупом.

Крепление выдерживает до 16 кг. Размеры – 10/28.

При фиксации боковые лопасти должны быть раскрыты и прижаты к основанию с тыльной стороны

Зонтик

Получил свое название из-за принципа работы. После фиксации в отверстии, боковые лопасти разгибаются и крепеж выглядит как раскрытый зонтик. Это способствует распределению нагрузки, возможности выдерживать большой вес.

Химические анкеры

Представляет собой патрон с капсулой, содержащей клеящую жидкость. При механическом воздействии капсула лопается, клей попадает в отверстие.

Благодаря своим свойствам представляет собой монолитный крепеж, способный выдержать большие нагрузки

История

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 27 февраля 2013 года

Деревянные дюбели (чопики или шканты) Первый дюбель был произведен в 1910 году Джоном Джозефом Ролингсом. В 1911 году он подал заявление в Патентное ведомство в Лондоне. 14 января 1913 года выдан патент № 22680/11. Дюбель состоял из конопляного шпагата и клея из крови животных.

В 1958 году немецкий инженер Артур Фишер изобрёл нейлоновые гильзы под распорный резьбовой крепёж.

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные «чопики». Однако, при установке корпусной детали на два и более винта и их сравнительно малом допуске расположения без чопиков бывает не обойтись из-за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

Назначение и преимущества

Дюбель представляет собой вспомогательную деталь крепежного типа. Благодаря ему происходит фиксация и стопорение шурупа в основании. Крепление становится более прочным и надежным, монтаж производится быстро и легко, а само основание в меньшей степени подвергается разрушению вследствие действия нагрузок.

Материал является достаточно вязким и эластичным. Поэтому деформация дюбеля не приводит к ухудшению его качеств, а его использование позволяет вплотную прижимать стержень к основе с созданием сильного трения с ней.

В отличие от металла, который может нарушать целостность основы, пластик сцепляется с поверхностью отверстия вплотную без разрушения материала и повторяя контуры основания.

Пластик предпочтителен при работе с пористыми изделиями, поскольку он быстрей меняет форму и позволяет сформировать крепежный узел.

Эти детали не покрываются плесенью и не разрушаются под действием коррозии, а, значит, не требуют дополнительной защиты.

Разновидности и структура дюбелей

Дюбель – крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

В быту чаще всего дюбелем называют пластиковую пробку, которая устанавливается в отверстие в стене, и в которую вворачивается шуруп или саморез, прикрепляющий некий объект к этой самой стене.
За десятки лет широкого применения дюбель претерпел многочисленные превращения, и является сегодня сложным крепежным элементом (Рис. 1).

Рис. 1

Типичный дюбель общего назначения показан на Рис. 2.
Рис. 2

Как видно, дюбель имеет две основные части: нераспорную, не участвующую в закреплении, и распорную (рабочую), которая изменяет свои размеры при установке.

• Стопорные элементы удерживают дюбель от возможного проворачивания на начальной стадии установки.
• Рассеченная часть обеспечивает распор дюбеля с минимальными усилиями.
• Осевой внутренний канал фиксирует шуруп.
• Элементы упорной фиксации создают значительную удерживающую силу.
• Манжета – кайма вокруг входного отверстия – препятствует проскальзыванию шурупа в канал дюбеля. По форме манжета может быть потайной или цилиндрической (Рис. 3).

Изготавливаются дюбели из полимерных материалов:

• полипропилена, полиэтилена или полиамида (нейлона); полиамид работает надежно в наиболее широком температурном интервале; полиэтилен наиболее пластичен;
• из сталей и сплавов: нержавеющая сталь, латунь и др.

Закрепление дюбеля в отверстии может происходить по двум схемам:

• закрепление трением; при вворачивании шурупа дюбель своей наружной поверхностью прижимается к основанию (Рис. 4).

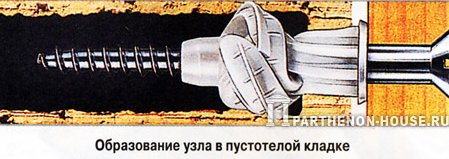

• закрепление формой; при вворачивании шурупа передняя часть дюбеля деформируется таким образом, что не может выйти обратно из отверстия (Рис. 5).


Рис. 4                                                                                                    Рис. 5

Монтаж дюбеля может производиться по двум схемам:

• предварительный монтаж — дюбель устанавливается в основание на всю длину (Рис. 6);
• сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть (Рис. 7).


Рис. 6                                                                                  Рис. 7

По области применения можно выделить:

• дюбели общего назначения;
• рамные дюбели (иногда говорят, фасадные).

Последние отличаются удлинённой нераспорной частью. Используются для сквозного монтажа различных конструкций. Как правило, комплектуются специальным шурупом.
Для полноты картины упомянем здесь же фиксаторы для теплоизоляционных материалов: минеральной ваты, пенополиуретановых панелей. По сути, они также могут быть отнесены к дюбелям и предназначены для сквозного монтажа. Отличается увеличенной манжетой (шляпкой).

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

• не прокручивается в прослабленных каналах;

• хорошо держится в пористых стройматериалах;

• выдерживает значительные усилия, не меняя начального положения;
• не позволяет крепежному элементу выпасть;
• не расшатывается при знакопеременных нагрузках;
• легко входит в стройматериал при ударном воздействии.

Какие бывают дюбеля – разновидности и классификация

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

• способ фиксации;
• метод установки;
• материал втулки;
• область применения;
• материал основы.

Остановимся детально на основных положениях классификации.

Что это такое?

Фасадный дюбель представляет собой крепежную деталь, состоящую из распорки, фиксатора и анкера. Распорная часть изготавливается из стеклопластика и служит стержнем для различных крепежных элементов. Конструкция распорной части фиксирует крепеж в одном положении.

В зависимости от предназначения конструкция может быть с шурупом или гвоздем. Шурупы покрываются антикоррозийным слоем. Гвозди защищают от коррозии путем оцинкования. Благодаря фиксатору на основании дюбеля он не западает в отверстие. Пластиковый фиксатор прижимает теплоизоляционный материал. Чем больше диаметр шляпки фиксатора, тем лучше фиксация. Анкер находится в нижней части конструкции, выглядит, как гильза с бороздками. Анкерный дюбель состоит из полиамида.

Дюбель для фасада отличается длинным стержнем, служащим для прижима материала большой толщины. Для более надежной фиксации в глубине несущей стены элементы конструкции могут оснащаться насечками и усиками.

С помощью фасадных крепежей фиксируют панели утеплителя, направляющие деревянного и алюминиевого профиля, навесные конструкции, кронштейны, каркас сборного фасада.

Для чего нужны дюбеля?

На рынке можно найти десятки разновидностей крепежей, которые отличаются между собой размерами, материалами, сферой применения. Наиболее популярными считаются такие дюбеля: универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, сверхпрочные дюбели, гвоздевые дюбели и другие. Каждый из них предназначен для определенных целей, имеет свои преимущества и недостатки. Давайте разберем ключевые отличия и придем к выводу, в каких ситуациях применяются определенные виды крепежей.

Традиционно все дюбели делят на три категории: стандартные, для полых стен и специальные. В каждой из них есть подгруппы метизов.

К стандартным дюбелям относят:

1. Расширительный анкер. Это наиболее популярный вид стандартного распорного дюбеля. Несмотря на то, что его относят к категории стандартных, используется расширительный анкер крайне редко. Его конструкция слишком легкая, поэтому крепежу сложно удерживаться в стене. Что касается нагрузок, он не способен выдерживать габаритные и тяжелые предметы. Название расширительного анкера связано с технологией, используемой для ввинчивания дюбелей: рельефная часть дюбелей вытягивается в форме зонта, обеспечивая надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного крепления в бетоне и массивном камне.
2. Дюбель-гвозди общего назначения. Это универсальные дюбель-гвозди, которые пришли на замену менее удобным в использовании расширительным крепежам. Универсальные дюбели — это одни из наиболее популярных видов на рынке. Благодаря разнообразию форм они подходят для всех тех установок без больших нагрузок. Ими легко зафиксировать бытовые предметы, например, крючки, легкие полки, декоративные изделия. Они встречаются практически во всех видах оснований, включая бетон, кирпич – полнотелый или пустотелый, дерево, ДСП, легкие отделки. Не используют универсальные дюбель-гвозди для пенобетона и изоляционных материалов. Это лучший вариант для решения мелких бытовых задач.

Дюбели для полых оснований:

1. Дюбели для металлической полости. Это альтернатива универсальным дюбелям. Их главная ценность в том, что они могут выдерживать большие нагрузки. Если вам нужно установить телевизор, шкаф и любые другие предметы, воспользуйтесь дюбелем для металлической полости. Эти дюбели подходят для всех гипсокартонных поверхностей или ДСП на стенах и потолках.
2. Шарнирный пружинный дюбель-гвоздь. В его конструкции предусмотрен крючок для фиксации тяжелых предметов или для сборки сложных конструкций. Несмотря на специфическое применение крепежа, он достаточно востребован.

Специальные дюбели:

1. Изоляционные дюбели. Чаще всего применяются для крепления на фасадах.
2. Дюбели из пенобетона. Специального назначения для работы с пенобетоном. Другие крепежи для этого материала вы не сможете подобрать, гарантируя надежное соединение.
3. Рамные дюбеля. Благодаря длинному стержню рамные дюбели обеспечивают надежную фиксацию тяжелых конструкций даже на толстых стенах. Они являются идеальным выбором для сквозного монтажа.
4. Спиральные дюбели. Представляют собой комбинацию двух типов анкеров — для полых стен и анкеров для изоляционного материала. Название происходит от характерной спиральной резьбы, которая обеспечивает надежную фиксацию в гипсокартоне и изоляционном материале.
5. Дюбель-гвозди. Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Преимущественно используются при сборке легких стен.
6. Дюбеля повышенной прочности. Предназначены для решения сложных задач, например, сборки лестниц, перил.
