Что делать, если сорвали резьбу

Технология восстановления холодной сваркой

Для восстановления резьбы холодной сваркой выпускаются полимерные составы с металлическими добавками. Процедура реставрации жидким двухкомпонентным клеем выполняется в следующей последовательности:

• достают из упаковки два тюбика;
• детали соединения обезжиривают веществом из тюбика №1;
• затем наносят содержимое тюбика №2;
• шпателем смешивают составы из обоих тюбиков в пропорции 1:1;
• готовую смесь наносят на болт со стороны наружной резьбы;
• затем вкручивают в витки внутренней резьбы;
• после отвердевания смеси (время выдержки указано в инструкции), болт выворачивают.

Состав холодной сварки лучше выбрать с высокой пластичностью

Какую холодную сварку выбрать

Из-за низкой эффективности однокомпонентный анаэробный восстановитель в виде густой пасты применяется редко. Для ремонтных работ используют два вида:

• жидкий состав, который получается после смешивания отвердителя с клеящей массой;
• плотные однослойные или двухслойные бруски по консистенции похожие на пластилин, которые перед применением смешивают.

Для восстановления поврежденных витков выбирают марки с высокой пластичностью, чтобы смесь заполняла мелкие изъяны. Если соединение часто разбирается, нужна холодная сварка с усиленной твердостью, иначе при трении о металл состав разрушится.

Преимущества и недостатки

К достоинствам метода холодной сварки относят:

Недостатки:

• низкая прочность;
• разный металл деталей и добавок состава;
• нельзя ремонтировать ответственные конструкции;
• зависимость от перепадов температуры и внешних условий.

Технология восстановления внутренней и наружной резьбы

Сегодня восстановитель резьбы применяется при работе крайне редко. Чаще всего применяются распространенные инструменты:

1. Сверло применяется для изменения размеров отверстия.
2. Метчик и плашка предназначены для непосредственного нарезания витков. Они обходятся недорого, зачастую используются для нарезания новой поверхности, но могут и при восстановлении поврежденной.
3. Шпиндель или инструмент для вворачивания вставки. Он характеризуется тем, что рабочая часть напоминает резьбовую, на торце есть специальный зацеп.
4. Вставка ремонтная, представленная спиралью ромбовидной формы. На одном конце сделали поводок, за счет которого осуществляется его вращение за счет соединения со шпинделем.

Кроме этого, некоторые технологии предусматривают использование эпоксидного клея, холодной сварки или других материалов. Выбор проводится в зависимости от конкретного случая

Что делать, если сорвали резьбу — восстановить ее сможет каждый!

В одном из предыдущих выпусков «Технической среды» мы рассказывали, как отремонтировать поврежденную резьбу, установив на нее втулку в виде пружины. А сейчас представим другой способ — с использованием стальной втулки с наружной и внутренней резьбой.

Показывать, как это делается, мы будем на алюминиевой крышке с поврежденной внутренней резьбой. Чтобы установить на это место стальную втулку, потребуется нехитрое приспособление. И хотя подобный инструмент можно купить, проще и дешевле изготовить его самостоятельно. Как — научим. Для проведения работ также понадобится сверло.

Сорвана резьба в головке, свеча не затягивается. Как я быстро решил эту проблему.

Открыл я капот на своем автомобиле и начал вытаскивать щуп, что бы проверить уровень масла, тронул высоковольтные провода и вижу, что свеча в первом цилиндре зашевелилась вместе с проводом. Проверил, а она болтается свободно, попробовал затянуть, но оказалось, что ни какого усилия при затяжке добиться не получается. Стало понятно, что резьба сорвана и придется ее теперь каким-то образом восстанавливать.

Посмотрел на резьбу в головке, оказалось, что в конце с внутренней стороны она целая. Значит можно снять уплотнительную шайбу со свечи и попробовать закрутить ее. Без шайбы свеча более глубоко в крутится в головку и зацепится за ту резьбу, которая находится ближе к камере сгорания. Там есть 2-3 витка целой резьбы.

Закрутил свечу и начал затягивать. Она уцепилась за целую резьбу и затянулась с нормальным усилием. После запуска и прогрева двигателя усилие затяжки не изменилось, свеча не разболталась, поэтому я решил ничего больше не делать и какое-то время поездить так.

Но все-таки это временная мера и резьбу придется восстанавливать. Как это можно сделать.

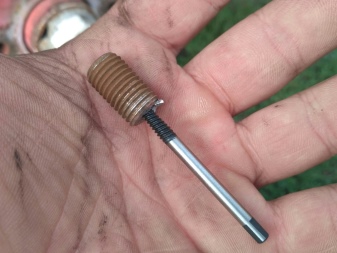

В автомагазине продаются специальные ввертыши. Они вкручиваются в головку без ее снятия на месте.

Но перед тем как его вкрутить, нужно рассверлить отверстие и нарезать резьбу. Рассверливается отверстие сверлом на 16. С начало нужно просверлить более мелким сверлом на 14, а потом уже пройтись на 16. Самое главное не увести сверло в бок, просверлить ровно. Перед тем как приступить к сверлению, нужно намазать сверло литолом. Делается это для того, что бы стружка к нему прилипла и не попала в цилиндр. Резьба нарезается метчиком на 18 шаг 1,5, с начало первым номером потом вторым. Метчик тоже нужно смазать литолом.

После того, как резьба будет нарезана, нужно продуть цилиндр воздухом из компрессора, для того, что бы выдуть всю стружку из цилиндра. После этого нужно закрутить ввертых и посмотреть как он располагается в отверстии. Если все нормально, то выкручиваем его и накручиваем на свечу. Далее мажем его наружную резьбу подходящим герметикам. Его можно купить в автомагазине, хотя если его нет то можно обойтись и без него. И вкручиваем свечу до конца в головку.

На этом все, спасибо за прочтение статьи, если она была вам полезна, ставьте лайк, и подписывайтесь на канал.

Можете еще прочитать следующие статьи.

Источник

Способ восстановления резьбы

Каждый способ восстановления резьбы подходит для конкретного случая. Примером можно назвать использование эпоксидного клея, который может восстановить несущественное повреждение витков.

Рассматриваемый инструмент предназначен для получения витков на металле.

В некоторых случаях увеличить диаметр нельзя, тогда применяется ввертыш. Подобное приспособление цилиндрической формы имеет снаружи и внутри витки с нужным шагом.

В некоторых случаях повреждение представлено отверстием, которое можно за плавить сваркой. После этого также проводится восстановление резьбы при использовании наиболее подходящего инструмента.

Преимущества применения ремонтных вставок

Резьбовая вставка имеет жесткую посадку без зазоров в изготовленной резьбе, исключающую риск отвинчивания при динамических нагрузках. Это достигается за счет ее пружинных свойств и небольшой разницы в диаметре вставки и диаметре резьбы в отверстии. Вкрученная с натягом пружинная футорка занимает устойчивое положение без дополнительной фиксации клеем и обеспечивает равномерное распределение усилие от болта по всей длине отверстия.

Данный метод позволяет сформировать резьбу, которая по прочности и надежности не уступает оригинальной, а в случаях с металлами низкой прочности повышает несущую способность резьбы. Прочная сталь, из которой изготовлены ввертыши, снижает риск быстрого износа резьбовой поверхности при частом закручивании и выкручивании крепежа.

Описываемая система дает возможность создавать в мягких материалах (дерево, пластик) надежную стальную резьбу, а также сделать резьбовое соединение в хрупких и тонкостенных деталях. С помощью резьбовых вставок можно осуществить легкий переход от одного вида резьбы на другой, например: с левой на правую, с метрической на дюймовую, с мелкой на крупную и наоборот.

Использование пружинных вставок открывает новые возможности для конструирования, дает свободу в выборе материала и размера крепежных элементов. Возможность быстро отремонтировать резьбовое отверстие избавит от необходимости замены дорогостоящей детали. В случае необходимости ремонтные вставки можно демонтировать при помощи все тех же инструментов, входящих в «систему».

С применением метчика для нарезания резьбы

Метчик применяется для нарезания канавок, за счет которых и образуется требуемая геометрия. Рассматриваемый инструмент состоит из двух частей, может классифицироваться по большому количеству признаку. К особенностям проводимой работы отнесем следующие моменты:

1. Инструмент смазывается маслом. За счет этого упрощается процесс образования витков.
2. При работе на три оборота по ходу приходится 1,5 оборота в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.
3. Инструмент должен быть расположен строго вертикально поверхности.
4. После образования требуемой поверхности используется контрольный болт. Первый проход может быть под небольшой нагрузкой, но после проблем возникать не должно.

На образование витков уходит относительно небольшое количество времени. При этом можно получить качественную и надежную резьбу, которая прослужит в течение длительного периода.

Как выкрутить шуруп

Шурупы

Выкручивание сломанных шурупов из металлических конструкций достаточно проста, поскольку шляпка практически никогда не погружается в метал вследствие его твёрдости. При поломке любой шуруп или саморез можно выкрутить из металлического профиля с помощью обычных плоскогубцев.

С деревом ситуация может быть гораздо более серьёзной. Поскольку дерево мягкое, то во время закручивания оно не оказывает особого сопротивления для шляпки закручиваемого шурупа, и она может без проблем погружаться на достаточно большую глубину.

Поэтому обычным способом (при помощи плоскогубцев) такой шуруп выкрутить достаточно проблематично. Существует несколько приёмов, как можно выкрутить сломанный шуруп из дерева. Рассмотрим их более подробно.

Способ №1 Выкручивание с удалением дерева, окружающего шляпку

При помощи стамески или долота обрабатывается деревянная поверхность, находящаяся в районе шляпки шурупа

Данный способ применяется в том случае, если не жалко испортить внешний вид доски, в которую был вкручен шуруп. Это самый надёжный способ, суть которого сводится к очистке от древесных волокон места расположения шляпки шурупа с последующей его экстракцией любым удобным способом.

После этого с поверхности удаляют стружку

Последовательность действий при этом выглядит так:

Затем производят выкручивание шурупа любым удобным способом, например, плоскогубцами

1

Обработка производится до того момента, пока не будет освобождено пространство в диаметре от 20 до 30 мм от центра шурупа. Глубина, до которой делается канава, должна соответствовать глубине погружения шляпки шурупа.

При таком способе выкручивания вероятность сломать шуруп существенно ниже

2

При этом на начальном этапе выкручивания плоскогубцы держат под углом 45°, когда же шляпка покажется из поверхности древесины, можно выкручивать шуруп, держась за его резьбу.

Способ №2 Удаление шурупа с сорванным шлицом

Сорванные шлицы – одна из самых распространённых поломок шурупов

1

Обычно, она обусловленная некачественным материалом, применением неправильных насадок или приложением чрезмерных усилий.

Выкрутить такой шуруп обычной отвёрткой очень сложно, или вообще невозможно

2

Чтобы решить проблему сорванного шлица, необходимо его «набить» заново. Для этого нужно воспользоваться отвёрткой-вставкой, в разговорной речи именуемой «битой». Можно воспользоваться обычной или двусторонней битой.

Один конец биты вставляется в испорченный шлиц, по другому делается несколько ударов молотком

3

Дальше можно воспользоваться обычной отвёрткой.

После того, как шлиц будет «обновлён», шуруп без проблем выкручивается обычной крестообразной отвёрткой

Способ №3 Если шуруп трудно провернуть

Вначале шляпка шурупа прогревается при помощи паяльника

1

Ситуация, также встречающаяся достаточно часто. Причиной может стать намокание (или наоборот, высыхание дерева), использование слишком твёрдого материала, отсутствие отверстия для закручивания шурупа. В этом случае необходимо использовать нагрев шурупа и места его закручивания.

Затем дерево в районе шляпки прогревается при помощи утюга

2

Подобные действия приводят к тому, что дерево сильно усыхает. Локально его структура в месте расположения шурупа меняется.

После этого шуруп легко выкручивается при помощи обычной отвёртки

Способ №4 Когда шляпка отсутствует

Отломанная шляпка – также достаточно распространённое явление

1

Основные причины, по-прежнему – это некачественный материал или чрезмерное усилие при закручивании.

Новый шлиц делается с помощью напильника треугольного сечения

2

В данной ситуации можно попробовать выкрутить остатки шурупа при помощи плоскогубцев. Если это не получается (например, большая часть резьбы находится в дереве), можно сделать новый шлиц.

Далее шуруп выкручивается при помощи обычной отвертки

Способ №5 Использование экстрактора

Форма рабочей поверхности экстрактора позволяет применять его для выкручивания шурупов в самых разных ситуациях

1

В большинстве случаев можно вообще воспользоваться специальной вставкой – экстрактором.

Достаточно просто использовать вставку-экстрактор с шуруповёртом, чтобы выкрутить проблемный шуруп

2

Использование экстрактора позволяет выкручивать все рассмотренные ранее «проблемные» шурупы: глубоко закрученные, со «слизанными» шлицами, «тугие» и т.д.

ВИДЕО: КАК ОТКРУТИТЬ ШУРУП С СОРВАННЫМИ ГРАНЯМИ как выкрутить слизанный винт

КАК ОТКРУТИТЬ ШУРУП С СОРВАННЫМИ ГРАНЯМИ как выкрутить слизанный винт

Как выкрутить шуруп с сорванными гранями

9.2
Total Score

Как выкрутить сорванный шуруп

Актуальность информации

9

Доступность применения

9

Раскрытие темы

9.5

Оценки покупателей: Будьте первым!

Замена поврежденной резьбы

Рассматриваемый способ позволяет в условиях гаража, не имея на то специальных навыков, в четыре простых приема произвести ремонт изношенного резьбового отверстия в корпусных деталях из стали и цветных металлов.

Удаление старой резьбы при помощи сверла. Для выбора диаметра сверла производители предлагают воспользоваться специальной таблицей, в которой указываются наиболее распространенные размеры восстанавливаемых резьбовых отверстий и рекомендуемый диаметр сверла.

В рассверленном отверстии производят нарезку резьбы специальным метчиком, предлагаемым производителем, который имеет некоторые отличия от стандартного резьбонарезного метчика. Для работы со свечными отверстиями рекомендуется использовать ступенчатый метчик, позволяющий миновать процесс рассверливания.

Установка пружинной втулки в полученную резьбу выполняется установочным приспособлением (шпинделем с зацепом), входящим в комплектацию набора.

После выкручивания шпинделя необходимо отломить и удалить язычок на спиральной вставке. Сделать это не сложно благодаря насечке на последнем витке и специально предусмотренному инструменту.

Различные случаи повреждений резьбы

В зависимости от прочности деталей сорванная резьба может быть наружной или внутренней. Чаще всего проблемы возникают именно во втором случае. Он, в свою очередь, подразделяется на несколько вариантов:

• Соединение допускает возможность увеличения диаметра резьбы до следующего стандартизованного значения. В этом случае вопрос решается простейшим способом – рассверливается отверстие и в нём нарезается новая, увеличенная резьба, после чего применяется соответствующий болт.
• Первый вариант недопустим, например деталь не имеет запаса по диаметру, или применяется не болт, а другая деталь с наружной резьбой, классический пример – автомобильная свеча зажигания и отверстие в головке блока.
• Резьба может предполагать большие рабочие нагрузки и момент затяжки, или это не критично, например, крепится декоративная или малогабаритная деталь.

В зависимости от этого и выбирается один из способов ремонта.

Как восстановить резьбу метчиком

Перед тем, как восстановить резьбу с метчиком, определите, можно ли увеличить ее диаметр или нарезать новую в другом месте. Если да, то ремонт пройдет очень быстро.

1. Рассверлите отверстие.

2. Нарежьте новую резьбу.

Фотография №1: нарезание резьбы метчиком

При работе соблюдайте следующие основные правила.

1. Рассверливайте отверстие строго под прямым углом

2. Используйте два новых метчика нужного диаметра (для черновой и чистовой обработки).

3. При нарезании резьбы действуйте аккуратно. Избегайте перекосов и резких движений.

4. Желательно нарезать резьбу при помощи воротка. Если его нет, возьмите разводной ключ.

5. Не забывайте использовать смазку и регулярно удалять стружку.

Замена поврежденной резьбы в четыре простых шага

Рассматриваемый способ позволяет в условиях гаража, не имея на то специальных навыков, в четыре простых приема произвести ремонт изношенного резьбового отверстия в корпусных деталях из стали и цветных металлов.

Шаг 1 – Сверление

Удаление старой резьбы при помощи сверла. Для выбора диаметра сверла производители предлагают воспользоваться специальной таблицей, в которой указываются наиболее распространенные размеры восстанавливаемых резьбовых отверстий и рекомендуемый диаметр сверла.

Шаг 2 – Формирование резьбы

В рассверленном отверстии производят нарезку резьбы специальным метчиком, предлагаемым производителем, который имеет некоторые отличия от стандартного резьбонарезного метчика. Для работы со свечными отверстиями рекомендуется использовать ступенчатый метчик, позволяющий миновать процесс рассверливания.

Шаг 3 – Ввертывание вставки

Установка пружинной втулки в полученную резьбу выполняется установочным приспособлением (шпинделем с зацепом), входящим в комплектацию набора.

Шаг 4 – Удаление установочного язычка

После выкручивания шпинделя необходимо отломить и удалить язычок на спиральной вставке. Сделать это не сложно благодаря насечке на последнем витке и специально предусмотренному инструменту.

Самодельный инструмент

Ввернуть втулку в отверстие на алюминиевой крышке нам поможет приспособление, которое мы собрали из длинного болта и двух гаек. Одна из них стандартная, другая высокая. Последняя нужна для того, чтобы сделать небольшой «поясок», фиксирующий втулку на нужном месте. Благодаря этому мы ввернем ее в деталь заподлицо.

Для установки резьбовой втулки отверстие в детали необходимо предварительно рассверлить до нужного диаметра. У нашей втулки размер внутренней резьбы, которая заменит прежнюю, — 10х1,5, а наружной — 14х1,5. С учетом размера последней нам нужно просверлить отверстие диаметром 13,25, что мы и делаем. После этого зажимаем крышку в тиски. Берем наше приспособление из болта и двух гаек и накручиваем на него втулку. Следим, чтобы ее кромка оказалась на уровне краешка болта. Подпираем втулку высокой гайкой и фиксируем их, затягивая вторую гайку.

Чтобы было легче установить втулку, обрабатываем отверстие в крышке проникающей смазкой. Самое главное — центрировать втулку. Из-за небольшого перекоса втулка пойдет криво, что может повредить деталь и даже привести ее в негодность. Втулка одновременно выполняет функцию метчика, она нарезает резьбу, за счет которой и держится в детали. Если, как в нашем случае, крышка из алюминиевого сплава, то втулка входит легко. Если деталь, например, стальная, то желательно сначала нарезать несколько витков обычным метчиком, задав втулке правильное направление. Если заметили, что втулка с самого начала пошла криво, можно вынуть ее, выровнять и начать все заново.

Вкручиваем нашу втулку в крышку до тех пор, пока высокая гайка не упрется практически в торец крышки. Мы видим, что, несмотря на наши старания, втулка пошла чуть неровно. Ничего не поделать, придется завернуть ее до конца. Ослабляем гайки устройства и выкручиваем болт. Втулка на месте. Заворачиваем в нее штатный болт и убеждаемся, что все получилось.

Виды пружинных резьбовых вставок

Проволочные вставки для ремонта резьбовых отверстий имеют форму упругой спирали, витки которой формируют с внутренней стороны высокоточный ромбический профиль, который аналогичен профилю резьбы. Большинство продаваемых ввертышей имеют поводковый язычок, служащий для их ввинчивания в подготовленную приемную резьбу. После монтажа он легко отделяется по надрезу при помощи специального обламывателя.

Пружинные футорки имеют разное количество витков и соответственно разную длину, которая обозначается 1d, 1.5d, 2d и т.д., где d – диаметр спирали. Выпускаются также специальные виды вставок, например, для свечной резьбы или кислородных датчиков. На изготовление резьбовых вставок идет особо прочная высококачественная сталь, преимущественно нержавеющая, что позволяет получить надежную резьбу, устойчивую к износу, деформации и коррозии.

Технология восстановления внутренней и наружной резьбы

Сегодня восстановитель резьбы применяется при работе крайне редко. Чаще всего применяются распространенные инструменты:

1. Сверло применяется для изменения размеров отверстия.
2. Метчик и плашка предназначены для непосредственного нарезания витков. Они обходятся недорого, зачастую используются для нарезания новой поверхности, но могут и при восстановлении поврежденной.
3. Шпиндель или инструмент для вворачивания вставки. Он характеризуется тем, что рабочая часть напоминает резьбовую, на торце есть специальный зацеп.

4. Вставка ремонтная, представленная спиралью ромбовидной формы. На одном конце сделали поводок, за счет которого осуществляется его вращение за счет соединения со шпинделем.

Кроме этого, некоторые технологии предусматривают использование эпоксидного клея, холодной сварки или других материалов. Выбор проводится в зависимости от конкретного случая

Ввертыш для восстановления резьбы

Ввертыши, они же футорки, сделаны в виде полых втулок с крупной наружной и мелкой внутренней резьбой. Они могут быть стальными, медными, латунными, бронзовыми, из других материалов. Устанавливают футорки на деталях, где допускается увеличение диаметра отверстий. Ввертыши применяются во многих отраслях промышленности, например, для сборки мебели, стыковки труб, крепления сдвоенных колес.

Комплект для ремонта резьбы при помощи резьбовой вставки

Некоторые производители выпускают наборы, которые называются восстановителями резьбы. Комплекты состоят из вкладышей разного размера, сверл, метчиков, вспомогательных инструментов. В зависимости от назначения в наборы входят футорки для ремонта дюймовой или метрической резьбы от М2 до М36.

Ввертыш устанавливают так:

• отверстие рассверливают до размера достаточного для нарезания резьбы под футорку;
• витки нарезают комплектным метчиком;
• если часть ввертыша после вкручивания выступает над поверхностью, ее срезают заподлицо;
• для предотвращения самопроизвольного выворачивания, по линии соприкосновения футорки с деталью керном делают несколько засечек.

Недостатки и преимущества

Каждый метод имеет свои достоинства и недостатки. Примером назовем следующее:

1. Холодная сварка и полимеры могут использоваться в случае, когда нельзя изменить диаметр отверстия. Однако, получающиеся витки характеризуются низкой прочностью.
2. Метчик используется только в случае, когда можно немного увеличить отверстие. При этом получаются качественные и прочные витки.
3. Вкладыши позволяют расширить область применения режущего инструмента, но восстанавливаемая резьба также не рассчитана на большую нагрузку.

В целом можно сказать, что существует просто огромное количество способов восстановления крепежных элементов. Выбор проводится в зависимости от того, где оно используется и какая нагрузка оказывается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Никто не застрахован от того, что при ремонте автомобиля или в других рабочих ситуациях может произойти повреждение резьбового соединения. Как вернуть работоспособность, казалось бы, вышедшей из строя резьбе?

Многие мастера используют традиционный способ, суть которого сводится к рассверливанию отверстия сверлом большего диаметра и нарезанию метчиком новой резьбы. Однако после такого ремонта придется использовать и ответный элемент (болт, шпильку, свечу) большего диаметра, что не всегда представляется возможным. Этот способ не подойдет и в случае, если запас «тела» для рассверливания недостаточен.

Способ восстановления резьбы

Каждый способ восстановления резьбы подходит для конкретного случая. Примером можно назвать использование эпоксидного клея, который может восстановить несущественное повреждение витков.

Рассматриваемый инструмент предназначен для получения витков на металле.

В некоторых случаях увеличить диаметр нельзя, тогда применяется ввертыш. Подобное приспособление цилиндрической формы имеет снаружи и внутри витки с нужным шагом.

В некоторых случаях повреждение представлено отверстием, которое можно за плавить сваркой. После этого также проводится восстановление резьбы при использовании наиболее подходящего инструмента.

Восстановление резьбы

Порядок восстановления резьбы с помощью жидкого варианта холодной сварки следующий:

1. Извлечь из упаковки оба тюбика.
2. Обезжирить поверхности наружной и внутренней резьбы соединяемых деталей. Для этого используется содержимое первого тюбика.
3. Обработать поврежденную внутреннюю резьбу составом из второго тюбика.
4. С помощью шпателя на неметаллической поверхности смешать содержимое первого и второго тюбиков в равном соотношении.
5. Нанести полученную смесь на изделие с внешней резьбой (болт).
6. Ввернуть изделие с нанесенным составом во внутреннюю резьбу.
7. Проконтролировать необходимую температуру затвердевания.
8. Оставить конструкцию в неподвижном виде в течение времени, указанном в инструкции.

Примечания:

1. Количество смеси на изделии должно быть таким, чтобы при вкручивании болта снаружи появились ее излишки. Большое количество смеси позволит правильно сформировать недостающие витки резьбы.
2. Если планируется работа с несколькими конструкциями, то рекомендуется изготовлять смесь небольшими порциями. Это связано с тем, что соединяемые поверхности быстро схватываются (в течение 5-10 минут). Если сразу приготовить большое количество смеси, то часть ее придется выбросить из-за дефицита времени.
3. Для защиты рук рекомендуется работать в специальных перчатках. Это связано с тем, что компоненты холодной сварки содержат вредные для кожи вещества.

Как нарезать резьбу вручную

Резьбовые соединения широко применяются в устройстве различных механизмов и машин. Болты, шпильки, винты, гайки – это универсальные, взаимозаменяемые крепежные изделия. Однако бывают случаи, когда требуется нарезать резьбу вручную. Качественно выполнить эту работу поможет специализированный инструмент.

• Нарезание наружной резьбы плашкой
• Нарезание внутренней резьбы метчиком

В машиностроении выделяют три основные системы крепежных резьб: метрическую, дюймовую и трубную.

Метрическая резьба получила наибольшее распространение. Она имеет треугольный профиль с углом 60˚. Её основные параметры, диаметр и шаг, выражаются в миллиметрах. Пример обозначения: М16. Это означает, что резьба метрическая, имеет диаметр 16 мм с крупным шагом 2,0 мм. Если шаг мелкий, тогда указывается его значение, например, М16*1,5.

Диаметры дюймовой и трубной резьбы выражаются в дюймах. Шаг характеризуется числом ниток на дюйм. Указанные параметры стандартизированы, поэтому всегда есть возможность подобрать необходимый инструмент.

Нарезание наружной резьбы плашкой

Для нарезания наружной резьбы потребуются следующие инструменты и материалы: плашка или трубный клупп, плашкодержатель, напильник, тиски, штангенциркуль, машинное масло.

Наибольшее распространение получили круглые плашки (лерки). Они бывают цельными или разрезными. Диаметры цельных круглых плашек стандартизированы. Это позволяет выбрать подходящий вариант из большого ряда размеров, например, М10, М12, М14, М16.

Особенностью разрезных плашек является возможность регулировать диаметр нарезаемой резьбы в пределах 0,1…0,25 мм. Однако они обладают пониженной жесткостью, что сказывается на точности получаемого профиля.

Порядок работы

Плашку устанавливают в плашкодержатель подходящего размера. После этого её закрепляют при помощи винтов. В случае с наружной трубной резьбой нередко используют плашкодержатели с трещоткой. Они обеспечивают удобство работы в труднодоступных местах, например, у стены.

Толщину стержня выбирают на 0,1…0,25 мм меньше диаметра наружной резьбы. Например, для М6 с крупным шагом это 5,80…5,90 мм; М8 – 7,80…7,90 мм; М10 – 9,75…9,85 мм. Замеры выполняют с помощью штангенциркуля. Диаметры стержней под нарезание метрической резьбы среднего класса точности 6g представлены в таблице.

Традиционная сварка для ремонта

Этой технологией пользуются, если нельзя увеличить диаметр отверстия, и когда нет нужного ввертыша или спиральной вставки. Процедура восстановления выполняется в следующем порядке:

• высверливают поврежденные витки;
• заваривают отверстие;
• наплавленное место зачищают заподлицо с поверхностью;
• сверлят отверстие;
• нарезают резьбу.

Для восстановления соединений из стали используется газовая или электродуговая сварка в защитных средах. Отверстия в чугуне заваривают в холодном состоянии или с местным подогревом. В качестве присадочного материала плавят электроды марки ЦЧ-4, ОЗЧ-1, МНЧ-1 или прутки из чугуна с добавкой кремния. Следует учитывать, что под действием высокой температуры изменяется структура металла детали, возможно образование трещин. Поэтому прочность отремонтированного соединения будет меньше.

Отверстия в деталях из алюминия, без которых не обходится двигатель автомобиля, заваривают аргонно-дуговой сваркой. Для наплавки применяют алюминиевую проволоку. Однако при восстановлении резьбы в алюминии металл в жидком состоянии начинает активно поглощать газы. Образуются поры, а при усадке во время остывания — трещины, которые снижают надежность соединения. Не всегда есть возможность восстановления этим способом без снятия деталей. Например, для ремонта соединений на алюминиевом блоке цилиндров конструкцию придется демонтировать.

При выборе способа восстановления учитывают условия эксплуатации и величину нагрузки

Также принимают во внимание сложность выполнения и цену. Например, покупка спиральной вставки дешевле, чем заказ на вытачивание ввертыша

Два эффективных способа восстановления резьбы в алюминии

Нарезать новую резьбу

В алюминии проще всего нарезать резьбу большего диаметра, нежели восстанавливать старую.

Нарезаем новую резьбу и закручиваем болт большего диаметра, либо используем ремонтную шпильку (на фотографии выше).

Но в моем случае этот вариант не подходит.

Восстановление резьбы с помощью ремонтной вставки

Простой и проверенный способ восстановить резьбу — использовать ремонтную вставку (футорку).

Нарезаем резьбу по наружному диаметру футорки и вкручиваем ее.

Затем в футорку спокойно закручиваем болт. Несколько раз видел, что на форумах данный способ считают неэффективным.

По своему опыту могу сказать, что болт в футорке держится отлично. За несколько лет работы ни разу не было случая, чтобы болт в футорке провернулся или выпал вместе с ней.

Спасибо за внимание, удачного Вам дня!

Источник

Как открутить?

Для каждого случая, когда не удаётся снять гайку с болта или шпильки по причинам, указанным выше, существуют проверенные практикой способы по исправлению ситуации. О них будет полезно узнать автолюбителям и другим людям, которым приходится иметь дело с ремонтом техники.

Сорваны грани

Здесь могут помочь следующие инструменты:

• головка с соответствующим размером (особенно в случаях, если сорваны не все границы граней на гайке);
• газовый ключ;
• пассатижи или плоскогубцы (с мелким крепежом);
• специальный съёмник для гаек с сорванными гранями.

Если эти инструменты не справляются с задачей, тогда нужно применить более трудоёмкие меры:

• восстановить грани путём стачивания напильником или подрезания болгаркой (получится грань под ключ меньшего размера);
• на гайку со слизанными гранями приварить другую – с чёткими границами граней;

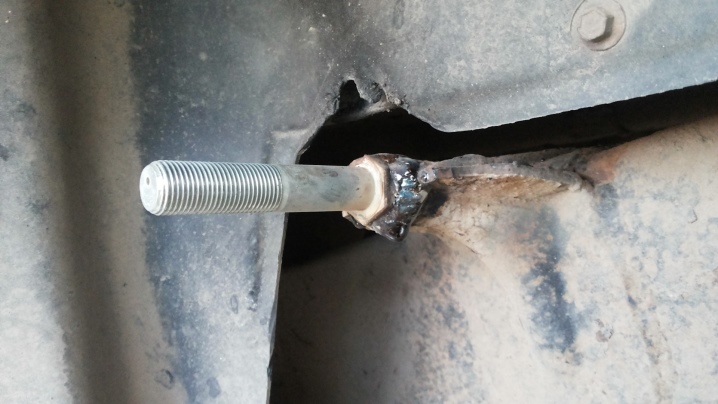

• когда проблема в сорванных гранях шпильки или болта, то можно приварить к шляпке этих крепежных изделий Т-образный штырь и с помощью рычага попытаться выкрутить их.

Ржавый крепеж

Ржавые детали крепежа иногда удаётся открутить после их простукивания тяжёлым предметом, а также размачивания ржавчины керосином или специальными средствами.

Сорванная резьба

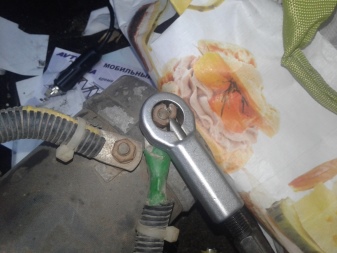

В случаях с сорванной резьбой не могут помочь ни инструменты, ни все те меры устранения помех с ремонтом, что описаны выше для сорванных граней и ржавчины. Если имеется свободный доступ к проблемным местам, то здесь может пригодиться специальный инструмент под названием гайкорез. С его помощью гайка с сорванной резьбой раскалывается пополам и убирается с болта, а на её место потом закручивается новая. Если же нарушена резьба на штыре, то приходится удалять полностью соединение.

Такая проблема решается легко – шпилька или штырь обрезается вместе с сорванной резьбой.

К сожалению, многие из названых методов не подходят для решения данной проблемы в труднодоступном месте. В таких местах чаще всего принимают кардинальные меры – либо срезают крепёж полностью, либо демонтируют по частям (например, срезают гайку, а потом высверливают штырь или шпильку).

Выкручиваем сорванные болты и гайки

«Слизанные» грани на шляпках болтов или гайках не такая уж редкость. Чрезмерные усилия, которые прилагаем при затягивании, а потом при откручивании, часто приводят к тому, что граница между гранями болта стирается. Если не откручивается болт — обычные ключи в таком случае бессильны — они просто прокручиваются, а крепеж остается на месте.

Сорванные или слизанные грани на гайке или болте не дают ее открутить

Чтобы открутить срывные болты и гайки есть несколько способов:

• При помощи газового разводного ключа. За счет ребристых губок, регулируемой степени «затягивания» и достаточно большого рычага, разводной ключ помогает в большинстве случаев. Этот инструмент нередкий, так что первое, что надо сделать, если вам надо открутить крепеж со слизанной резьбой — опробовать этот метод.

Газовый (трубный) ключ — лучшее средство для откручивания гаек

Как работать с экстрактором

Если под болтом есть пластиковая или резиновая прокладка, ее удаляют и снова пробуют один из предложенных методов. Если открутить болт с сорванными гранями всеми этими способами не получается, остается одно: срезать/спилить шляпку и высверлить штырь.
