Особенности фрезера чпу, выбор конструкции, схемы и чертежи

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

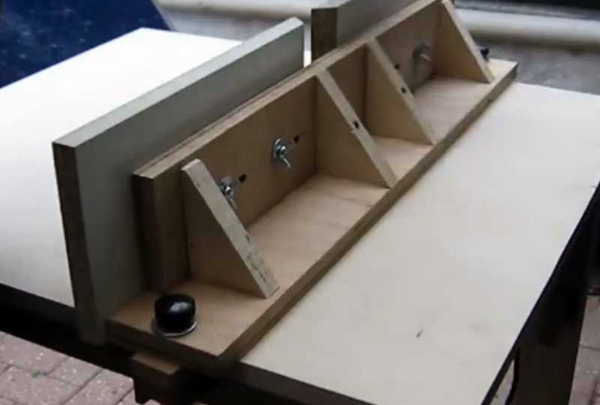

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Watch this video on YouTube

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
возможность вертикальной работы	есть
вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
тип передачи	ременная
частота вращения шпинделя	11 000 об/мин
вертикальный ход	2,2 см
диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Watch this video on YouTube

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

1 из 4

Простой и аккуратный станок для гаража
Мини-конструкция для частного использования
Инструменты для сборки самодельного фрезерного станка
Профессиональное оборудование

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

1 из 4

Вариант длинных фрез
Многообразие рабочего инструмента
Для работы с разными поверхностями
Создание 3d рисунка при помощи станка с ЧПУ

Фрезы для станков по дереву

Принцип работы

Пожалуй, самым главным элементом на этом станке является фрезер, гравер или шпиндель. Это зависит от вашего выбора. Если у вас будет стоять шпиндель, то хвостик фрезы, который имеет цангу для крепления, будет плотно крепиться в цанговый патрон.

Сам патрон непосредственно закреплён на шпиндельном вале. Режущая часть фрезы подбирается исходя из выбранного материала. Электрический мотор, который располагается на движущейся каретке, вращает шпиндель с фрезой, что позволяет обрабатывать поверхность материала. Управление шаговыми двигателями происходит от контролера, на который подаются команды с компьютерной программы.

Электроника станка работает непосредственно на обеспечении компьютерного обеспечения, которое должно поставляться с заказываемой электроникой. Программа передаёт команды, в виде G — кодов на контролер. Тем самым эти коды сохраняются в оперативной памяти контролера.

После выбора на станке программы обработки (чистовой, черновой, трёхмерной), команды распределяются на шаговые двигатели, после чего происходит обработка поверхности материала.

Совет: Перед началом работы, необходимо протестировать станок, специализированной программой и пропустить пробную деталь, чтобы убедиться в правильности работы ЧПУ.

Особенности изготовления

По сравнению с обычным фрезером или токарным станком, станок с ЧПУ годится даже для лазерной обработки. Управление станком осуществляет не только человек, но и микрокомпьютер (контроллер с процессорным блоком), что делает реализуемой технологическую усложнённость получаемых изделий. В частности, доступны выжигание по дереву и гравировка металлов с помощью лазера. А это уже – верх совершенства техпроцессов, ведь лазер обладает высокой точностью, если применить его в реальном деле.

Принцип действия ЧПУ следующий: программист или оператор задаёт компьютерному (вычислительному) блоку определённую программу, алгоритм. Микрокомпьютер, в свою очередь, приводит в действие двигатели, управляющие механизмами станка, коммутируя подачу электропитания на сами моторы.

Импульсы, периоды, в течение которых моторы запитываются и срабатывают на определённое количество оборотов (или доли одного оборота), очень точны – они задаются программой, переданной в процессор. Человек здесь бы ошибся, «недодав» питания – или «передержав» мотор запитанным, отчего параметры изготовленного изделия оказались бы далеки от заданных. Например, то же самое выжигание получилось бы неровным – скажем, покупатели требовали изображение розы на листе фанеры, а в итоге вышла бы не роза, а непонятный цветок, ни на что не похожий.

Кроме физической части механизмов, двигателей, в станках присутствует и программная часть. Сегодня ею может быть системный блок ПК 2000-х годов выпуска. Готовый микрокомпьютер – моноплата, содержащая процессор, оперативную память, флеш-накопитель (вместо отдельного диска-носителя), графический сопроцессор (простейшая встроенная видеокарта), дополнительные порты USB.

Возможно наличие порта LPT и/или COM. Производительности достаточно для работы операционной системы Linux (любая версия), Windows (версия XP или 7). Присутствует встроенный адаптер питания и 1-2 порта LAN, порт для подключения внешнего монитора SVGA/ (micro-) HDMI. Размеры микрокомпьютера (с корпусом) – пространство, занимающее половину глиняного кирпича – «сотки». Современные модели – в разы меньше.

Часть комплектующих элементов для станка, как и сам микрокомпьютер, заказываются в Китае. После сборки пользователь получает весьма надёжный, точный в работе станок, позволяющий ему соперничать со многими китайскими производителями. Перед запуском собственного домашнего производства пользователь определяет ряд аспектов:

• габариты будущего изделия;
• типы и разновидности материалов, планируемых к обработке;
• класс, параметры точности изготавливаемых деталей.

Приступаем к изготовлению

Чтобы начать изготавливать станок ЧПУ из старого принтера, вам потребуются некоторые запчасти, которые входят в струйные принтеры:

• Приводы, шпильки, направляющие от принтера (желательно использовать несколько старых принтеров; принтеры необязательно должны печатать);
• Привод от дисковода.
• Материал для создания корпуса – фанера, ДСП и т.п.
• Драйверы и контроллеры;
• Материалы для крепежей.

Полученные станки с числовым программным управлением смогут выполнять различные функции. Всё, в конечном итоге, зависит от устройства, которое будет располагаться на выходе станке. Чаще всего из струйных принтеров делают фрезерный станок с ЧПУ, выжигатель (при помощи установки выжигателя на выходе устройства) и сверлильные машины для создания печатных плат.

Основой является деревянный ящик из ДСП. Иногда используют готовые, но не составит труда сделать го самостоятельно. Необходимо учесть, что внутри ящика будут располагаться электронные компоненты, контроллеры. Собирать всю конструкцию лучше всего при помощи саморезов. Не забывайте, что детали нужно располагать друг относительно друга под углом 90 градусов и крепить максимально прочно друг к другу.

Чертежи

Основой самостоятельной работы становится механизм фрезера. Когда используются готовые наборы для данного оборудования, то нужен такой механизм, который соответствует мощности двигателя и выполняемым работам. Множество схем, которые находятся на просторах интернета, помогут выполнить механизм фрезера для станка с ЧПУ.

Механизм различается установленным двигателем и кареткой. В любом случае стоит выбирать такой чертёж станка, который сочетает простоту конструкции и соответствует собственным требованиям.  Чтобы правильно собрать весь механизм, потребуется очень подробный чертеж, благодаря которому все действия будут очень строгими.

Когда возникает желание создать более серьезный аппарат, который будет соответствовать собственным запросам, стоит приступить к разработке чертежей 3d фрезерного станка с ЧПУ по дереву своими руками, что не займет много времени. Для этого нужно заняться поиском комплектующих для знания основных размеров. После оформления заказа, можно заняться чертежами под те размеры, которые уже известны из интернета, опираясь на стандартность.

После составления чертежа можно приступить к сборке 3d модели станка. После сборке модели и совпадения всех размеров, можно просчитать необходимый материал. Купить материал можно с легкостью, а вот вырезать из него детали намного сложнее.

Чертежи

На начальном этапе рабочего процесса делают чертежи. Чертежи могут отличаться друг от друга в зависимости от того, какой тип оборудования с программным управлением был выбран, какое рабочее поле предусмотрено

Создавая чертёж будущему станку, заостряют внимание на следующих факторах:

• какие детали нужно будет сделать самостоятельно, а какие купить в готовом виде;
• какой толщины потребуется фанера;
• каким образом будут фиксироваться детали.

Элементы простой формы делают самостоятельно. К таким деталям относят: станину, столешницу, держатели, кожух, суппорт и некоторые другие. Элементы посложнее покупают готовыми. Люди, не имеющие опыта в создании чертежей, могут отыскать готовые чертежи, их можно найти в разных источниках, к примеру, в интернете. Там же есть чертежи мебели и схемы прочих фанерных изделий.

рабочий стол

макет станка

Задачи, решаемые станками по дереву

Древесина, отличающаяся плотностью и твёрдостью, имеет широкий спектр применения.  Из неё на токарном станке производят детали для производства мебели, с резьбой и объёмным декором, получаемыми в результате точения. Речь идёт о прямых, изогнутых и резных ножках для табуретов, банкеток и стульев. На обработанной детали из массива дерева позже можно выполнить 3D-гравировку.

Хотя, чаще всего, такую технику используют в производстве фасадов для создания корпусной мебели, где применяются различные виды пластика, многослойной фанеры, ДСП, а также МДФ. Для грамотного токаря эти задачи не представляют сложности.

Основные изделия

На сегодняшний день существует огромное количество предметов, которые можно сделать с помощью станка ЧПУ, таких как:

1. Уникальная мебель из различных материалов, включая ценные породы дерева.
2. Сувениры: различные шкатулочки, рамочки для фото, статуэтки и прочее.
3. Рекламная продукция: красивые массивные буквы, таблички и т.д.

Давайте более детально разберем каждый из предложенных вариантов.

Дизайнерская мебель. Она окружает нас повсюду: спальные комнаты, кухня, детская. Современное мебельное производство очень продумано и имеет высокую точность.

Шаги для создания изделия на станке ЧПУ:

1. Разработка эскиза. Для данного пункта существует большое количество программ, которые помогают виртуально моделировать обстановку. Для того, чтобы создать 3х мерный макет рисунка используйте вычислительные программы, такие как САПР. Подготовленные компьютерные файлы дадут возможность получить мебельное изделие на фрезерном станке ЧПУ.
2. Подготовка модели для станка. Готовый эскиз в 3D – базисе для изготовления любого комплекта деталей. К данному эскизу необходимо добавить функцию луча (вектор, который будет отвечать за направление фрезы относительно заготовочной детали). Существует также автоматическая формировка модели, которая является достаточно удобной и поможет сэкономить ваше время. Современное оборудование упрощает процесс изготовления, и передает даже самые маленькие и трудные линии.
3. Подборка типа режущих инструментов, настройка мощности и режима обработки.
4. Загрузка файлов в память машины, установка инструмента для резки, закрепление заготовки и запуск производства. Дальнейшую работу фрезерный станок ЧПУ делает самостоятельно по уже заданной программе.
5. Окончательная сборка. Займет незначительное количество времени, нет надобности подгонки деталей.

Сувенирная продукция. Это могут быть следующие сувениры:

• шкатулочки из дерева, которые можно украсить орнаментом;
• коробки для бисера или швейных принадлежностей;
• ящички для украшений;
• иконы и многое другое.

Наиболее популярными продуктами среди сувениров являются те изделия, которые изготовлены по 3D или 2D векторным рисункам.

Также сейчас массово внедряются в производство многошпиндельные станки (2-16 шпинделей).

Рекламная продукция. Ее создание – это актуальный на сегодняшний день вид деятельности, в котором большую популярность имеет применение фрезерных станков с числовым программным управлением. Такие машины отлично справляются с такими задачами, как производство световых коробов, стендов, панна, фигурных надписей и наружных рекламных вывесок, а также с приготовлением конструкций для выставок.

ЧПУ станок помогает выполнять следующие операции, которые связаны с рекламной продукцией:

• раскрой дерева, акрила и прочих материалов;
• гравировка/вырезка массивных надписей;
• создание логотипа, эмблемы;
• изготовление табличек, подставок и др.

Подводя итоги, можно сказать, что количество изделий, который можно сделать на фрезерном ЧПУ станке огромное количество. От вас лишь требуется оборудование, желание работать и небольшой опыт.

Преимущества работы с фрезерным станком ЧПУ

У фрезеров достаточно большое количество плюсов, среди которых:

• возможность изготавливать самые разнообразные изделия из совершенно непохожих между собой материалов (которые невозможно обработать другим путем);
• точность и ровность реза, благодаря чему изделие получается аккуратным и красивым;
• возможность делать нужную форму, глубину и даже фасонные резы;
• работа может проводится как на вертикальной, горизонтальной, так и наклонной поверхности;
• высокая скорость работы;
• большое разнообразие деталей: плоские, объемные, и даже 3D;
• повторяемость большего количества изделий, что практически невозможно при других методах обработки;
• возможность резать, делать черновую калибровку, фрезеровать пазы и другие виды соединений, используемых при сборке изделия.

Применение специальных наборов

Самодельный станок с ЧПУ своими руками можно собрать при использовании специальных наборов. Доступные комплекты для ручной сборки обходятся дорого, но они характеризуются следующими достоинствами:

1. При применении специального набора можно существенно упростить задачу по сборке. Кроме этого, процесс ускоряется, так как в комплект поставки в большинстве случаев включается чертеж.
2. Все элементы идеально подходят друг к другу, что обеспечивает высокую точность обработки. При самостоятельном изготовлении конструкции из подручных материалов в большинстве случаев возникают трудности с выдерживанием точных размеров.
3. Создаваемые станки из подобных наборов выглядят довольно привлекательно, характеризуются практичностью в применении, высокой эффективностью и компактными размерами.
4. При необходимости станок разбирается для его транспортировки.

Недостатком подобного варианта сборки можно назвать то, что внести изменения в конструкцию не получится. Кроме этого, стоимость набора ненамного ниже стоимости готового станка Ардуино или другого производителя.

Приложение в случае поломки станка

Любая машина со временем претерпевает какие-либо поломки или заводские браки, а также разнообразные неисправности. Существует несколько причин, по которым могут возникнуть дальнейшие поломки с фрезерным станком ЧПУ:

Недостаточная сила зажима у стола материала. Это говорит о том, что стол, на котором установлен материал с работой фрезерного станка ЧПУ, имеет очень низкую прочность и в любой нежеланный момент сможет подвести работающего человека. Следует перед работой со станком проверять стол, на котором будет происходить работа с материалом, а также стол, на котором стоит сам станок.

• Круглые детали не вращаются. Это связано с тем, что напряжение в сети недостаточно высокое или не такое, которое необходимо для нормальной работы. Если вовремя не предотвратить эту проблему, можно полностью сломать станок, восстановление которого потребует больших затрат.
• Медленная работа круглых деталей. Эта проблема чаще всего связана также с подачей напряжения в сети. Для того, чтобы избавиться от этой проблемы, нужно проверить источник питания и если надо, заменить необходимые провода.

Вышеописанные причины появления разных поломок являются самыми распространенными. Поэтому мастера по исправлению проблем всегда найдут способ починить даже фрезерные станки. Конечно, если фрезерный станок изготовлен самостоятельно в домашних условиях, то необходимо также самому провести анализ машины и произвести починку.

Сборка

Сборка станка своими руками не займёт у вас слишком много времени. Тем более что в интернете сейчас можно скачать очень много различных схем и чертежей. Если вы купили набор деталей для самодельного станка, то его сборка будет очень быстрой.

Итак, разберём один из чертежей собственно ручного станка.

Чертёж самодельного станка ЧПУ.

Как правило, первым делом из фанеры, толщиной 10-11 миллиметров, изготавливается каркас. Столешница, боковые стенки и подвижный портал для установки фрезера или шпинделя, изготавливаются только из фанерного материала. Столешница делается подвижной, используются мебельные направляющие соответствующих размеров.

В итоге должен получиться вот такой вот каркас. После того, как каркасная конструкция готова, в дело вступает дрель и специальные коронки, с помощью которых можно сделать отверстия в фанере.

Каркас будущего станка ЧПУ.

В готовом каркасе необходимо подготовить все отверстия, чтобы установить в них подшипники, направляющие болты. После этой установки, можно производить установку всех крепёжных элементов, электрических установок и т.д.

После того, как сборка завершена, важным этапом становится настройка программного обеспечения станка и компьютерной программы. При настройке программы проверяется работа станка на правильность заданных размеров. Если всё готово, можно приступать к долгожданным работам.

Совет: Перед началом работы необходимо проверить правильность крепления заготовочного материала и надёжность крепления рабочей насадки. Также убедиться в том, что выбранный материал соответствует изготовленному станку.

Наладка оборудования

Наладка станка ЧПУ производится непосредственно с рабочего компьютера, на котором установлена программа для работы со станком. Именно в программу загружаются необходимые чертежи, графики, рисунки. Которые в последовательности преобразуются программой в G — коды, необходимые для управления станком.

Когда всё загружено, совершаются пробные действия, относительно выбранного материала. Именно при этих действиях совершается проверка всех необходимых предустановленных размеров.

Совет: Только после тщательной проверки работоспособности станка можно приступать к полноценной работе.

Техника безопасности

Правила и техника безопасности при работе с данным станком ничем не отличается от работы на всех остальных станках. Ниже будут представлены самые основные:

• Перед работой проверить исправность станка.
• Одежда должна быть заправлена должным образом, чтобы нигде ничего не торчало и не могло попасть в рабочую зону станка.
• Должен быть одет головной убор, который будет прижимать ваши волосы.
• Около станка должен быть резиновый коврик или невысокая деревянная обрешётка, которые защитят от утечки электричества.
• Доступ к станку детям должен быть категорически запрещён.
• Перед работой со станком проверить все крепёжные элементы на их прочность.

Совет: К работе на станке необходимо подходить с трезвой головой и пониманием, что при неправильной работе вы можете нанести себе непоправимый вред.

С полными требованиями к безопасности при работе со станком вы сможете найти во всемирной паутине, т.е. в интернете и ознакомиться с ними.

Лучшие идеи изделий на фрезере

1. Подставка под горячее. Делается из дерева, изделии имеет оригинальную форму пазлов. Подойдет как для подарка, так и для собственного использования (дома, или в бизнесе).

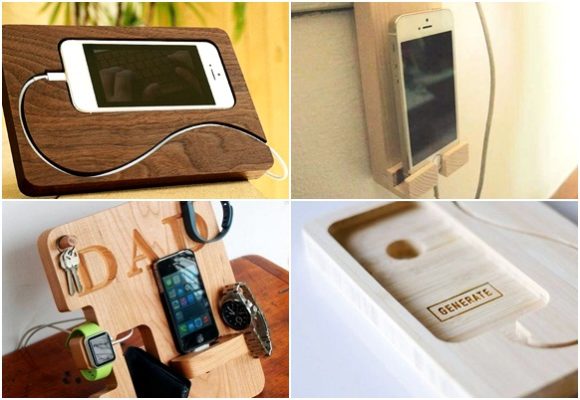

2. Держатель для мобильного телефона. Надоело искать место, куда положить телефон, пока он заряжается, или пока смотрите видео ? Выход найден : универсальный держатель из дерева. Делается под вашу модель телефона, возможно наличие разъема под шнур.

3. Хит этого лета – спиннер тоже можно сделать на ЧПУ станке. На игрушке можно сделать разнообразные надписи: имя, фамилию, или любую другую фразу.  Для изготовления нужна фанера и подшипники.

4. Декоративные надписи из дерева. Популярными считаются такие фразы, как “Home”, “Family”, “Love” и др.

5. Игрушки. Детки любят интересные вещи, поэтому поделка на фрезере им точно понравится ! Сделайте крокодила Гену, машинку, самолетик, кинжал или пистолет, и ваш ребенок будет доволен.

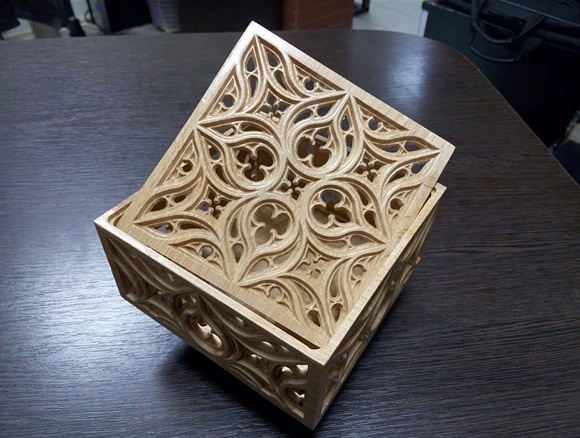

6. Шкатулки. О подробной инструкции к созданию шкатулки мы уже говорили в нашей статье. Шкатулка может быть в форме сердца, квадратной, круглой, с разнообразными узорами и без.

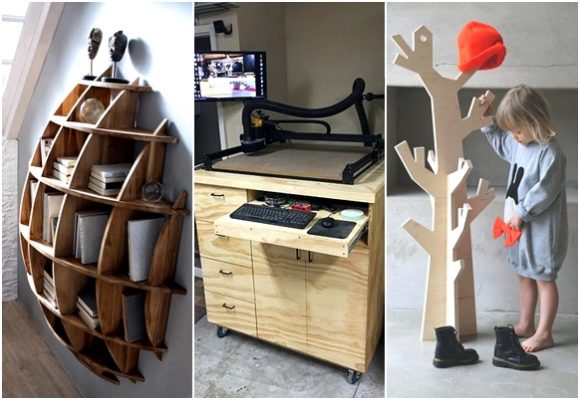

7. Нужные вещи для дома: вешалка, стол, стул, полочка. Эти предметы декора также легко сделать на фрезерном станке. Это будет выглядеть стильно и оригинально.

8. Картины. Современные картины, которые продаются в магазине, имеют довольно высокую цену. Альтернативным вариантом может стать картина из дерева, которая сделана своими руками. Это может быть картина с животными, людьми, мотивирующими надписями, или даже с вашим фото.

9. Вечный календарь – популярная вещь на сегодня. Представьте себе: вам не нужно менять календарь каждый год, достаточно один раз сделать его на станке. На него можно добавить красивую надпись, рисунок. Это может быть даже корпоративный подарок любой фирме.

10. Брелки. Хотите брелок с вашим именем, любимой машиной, или питомцем ? Запросто: ЧПУ станок выполнит ваше желание. На станке вырезается нужные брелок, а после добавляются нужные детали (кольцо, и соединение для кольца и самого брелка).

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Принцип действия

Оператор, работающий с устройством, проверяет готовность машины, вставляет нужную фрезу, выбирает программу и устанавливает изделие. Все остальное делает машина. Мотор прибора задает фрезе некоторый крутящий момент, благодаря которому она начинает совершать вращательные движения. Шпиндель (металлический вал для установки режущего инструмента) прикреплён к движущемуся порталу.

Станок имеет собственное программное обеспечение, которое при помощи специальных кодов «переводит» компьютерную команду в механическую, осуществляемую электромотором устройства. Оператор выбирает нужный файл с уже записанными параметрами резьбы и запускает рабочий процесс.
