Деревянная лестница на второй этаж, какую выбрать и как сделать своими руками

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

Высота лестницы (са)	Количество ступеней	Количество проступей	Диаметр лестницы (140, 150, 160, 170см)	Диаметр лестницы (180, 190, 200см)
от	до	Угол поворота лестницы	Угол поворота лестницы
210	235	9	10	270°	202,5°
235	260	10	11	300°	225°
260	285	11	12	330°	247,5°
285	310	12	13	360°	270°
310	335	13	14	390°	292,5°
335	360	14	15	420°	315°

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

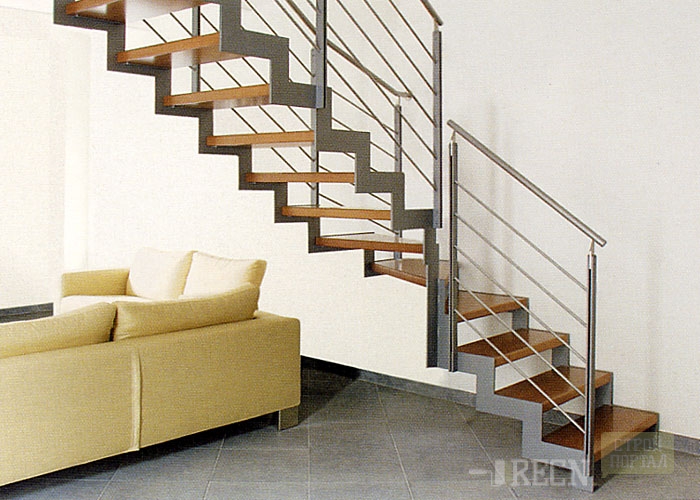

Деревянная лестница с поворотом на 90 градусов

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

 Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Условные обозначения

Чертеж лестницы – это проекция на плоскость. Чтобы схема даровала полноту информации, для каждого проекта составляется план и сечение. На обоих чертежах обязательно указывается направление (куда будут подниматься люди). Нижняя точка конструкции отмечается кружком, верхняя стрелкой.

Для предотвращения путаницы при строительстве в плане обозначаются используемые материалы, согласно ГОСТ 5401-50. Полную информацию можно получить в этом нормативном документе, поэтому расскажем только про наиболее популярные материалы:

• Дерево. На торцевых разрезах обозначается в виде круговых и радиальных штрихов. На продольных схемах в виде продольных линиях.
• Бетон. На любых чертежах обозначается в виде точек и кружков хаотичной формы.
• Металл (любого типа). Обозначается в виде штрихов с диагональными линиями. Если толщина элемента менее 2 мм, используется разметка в виде сплошной заливки.

Условные обозначения строительных материалов по ГОСТ

Маленькая стремянка: нюансы конструирования

Человеку, который привык все конструировать самостоятельно, информация о том, какова специфика монтажа деталей лестницы, совершенно неинтересна. Для грамотного домашнего мастера осуществить сборку по готовым чертежам стула-стремянки своими руками не составит никакого труда. А вот некоторые аспекты действительно заслуживают особого внимания.

Для новичка будет проще изготовить стремянку небольшого размера.

Во время разметки косоуров для определения точек установки ступеней следует обозначить и места сверления. Для достижения прочности в некоторых случаях желательно выполнить усиление элементов посредством металлических спиц. Если по каким-то причинам это сделать нельзя, можно воспользоваться мощными шурупами.

Касаемо крепления так называемых «башмаков», стоит знать, что оно тоже имеет свою специфику. Прежде всего, нижние резы косоуров следует немного округлить. Благодаря этому повысится удобство установки стремянки в любом месте и уменьшится износ набойки.

Кроме того, необходимо верно определить метод фиксации «башмаков». Если РТИ (резиновые технические изделия) характеризуются достаточной эластичностью, можно применять саморезы. При сильном вкручивании их головки утопают в резине и не оставляют царапин на напольном покрытии. Однако, поскольку габариты подобного крепежа несущественные, он может достаточно быстро порвать РТИ. Именно поэтому под головкой необходимо располагать шайбу.

Обратите внимание! Применяя жесткий РТИ, следует осуществлять посадку исключительно на клей. Вдавить головку в такую резину не получится, а значит, пол окажется поцарапанным уже не ножками конструкции, а самим крепежом.

Самые маленькие стремянки из дерева состоят всего лишь из двух ступеней.. Для того чтобы ножки стремянки во время пребывания человека на ней не разошлись, примерно на половину высоты косоуров следует закрепить так называемый ограничитель

Данное приспособление домашние мастера нередко игнорируют, однако установленная цепочка либо длинный крюк зачастую спасает от падения с мини-конструкции

Для того чтобы ножки стремянки во время пребывания человека на ней не разошлись, примерно на половину высоты косоуров следует закрепить так называемый ограничитель. Данное приспособление домашние мастера нередко игнорируют, однако установленная цепочка либо длинный крюк зачастую спасает от падения с мини-конструкции.

Как сделать стремянку своими руками таким образом, чтобы она обеспечивала комфорт во время работы? Специалисты рекомендуют закрепить пару крючков на боковинах косоуров. На них можно расположить ведро с растворами либо краской, тару для сбора урожая либо сумку с необходимыми инструментами.

То, что конструкция, оснащенная подобными приспособлениями, будет намного удобнее в эксплуатации, – это однозначно. К тому же можно вверху закрепить хотя бы один отрезок пластиковой трубы. В результате получится функциональный футляр, где можно разместить молоток, отвертку либо другие приспособления, которые пригодятся для работы.

3 Чертежи и размеры деталей

Чертежи и размеры деталей зависят от типа, конструкции и оснащения будущей стремянки. Например, маленькая потребует две-три перекладины, большая – уже больше. Складной вариант ведет к изменению чертежей. Мини-версия также требует другой схемы.

Все стремянки можно поделить на три вида:

• классические;
• телескопические;
• универсальные.

Классикой считается конструкция с обоюдосторонним расположением ступенек. Универсальные стремянки характерны односторонним расположением. Телескопический вариант отличается от остальных сложностью реализации и в то же время удобством из-за возможности его складывания.

Чертеж, учитывая все требования к стремянке, влияет на то, какие детали будут использовать и каков их размер. Если речь идёт о мини-стремянке, то параметры будут одни, а если о «классике» – то другие. Кроме того, нужно учитывать последовательность действий, поскольку её соблюдение прямо влияет на успех.

Рассмотрим важные для изготовления стремянки параметры при расчете идеальной конструкции.

Схемы и чертежи для изготовления деревянных лестниц своими руками

Лестница, это обязательный элемент домов, она обеспечивает связь между этажами, также лестница должна обеспечивать комфортное передвижение по ней, быть безопасной и вписываться в интерьер помещения. Планировать и строить лестницу следует, опираясь на строительные нормы, а также необходим точный расчет и чертежи, так как, если этого не сделать, то впоследствии, при изготовлении, могут быть обнаружены ошибки.

Нюансы, которые предотвратят переделывание всей конструкции, лишний расход материалов и времени:

1. Перед созданием чертежей, необходимо определиться с типом лестницы, посмотреть разные примеры, и выбрать ту, которая наиболее полно будет удовлетворять всем требованиям. После этого, можно приступать к созданию чертежей, и планировать обустройство лестницы в том или ином месте дома.
2. Перед созданием чертежа, следует сначала выполнить обмер, это высота от пола до потолка с учетом межэтажной перегородкой. А также рассчитать количество ступеней, их ширину, высоту и угол наклона лестницы и т.д.
3. На чертеже следует не только отобразить все размеры лестницы, но и также указать ограждения, их высоту.

Также стоит нарисовать общую схему дома, на которой будет отображено местоположение лестницы с указанием занимаемой площади.

Начинающему строителю на основе чертежей лучше всего начать делать самую простую лестницу с использованием несущей балки – косоура. Их количество в лестнице может колебаться от 1 до 3.

Разработка плана здания

План первого этажа дома с устройством лестницы в холле

Лестница – это составляющая часть любого сооружения, высота которого более одного этажа. Поэтому прежде всего необходимо составить план лестницы на чертеже первого этажа, и определить ее отметку на втором этаже. Это даст возможность выбрать тип конструкции, ее габариты.

План – это горизонтальная проекция среза этажа на плоскости. На нем указываются:

• Габаритные размеры здания;
• Расположение всех комнат этажа с указанием их внутренних размеров;
• Размещение лестничного марша;
• Места установки окон и дверей, размеры проемов для них;
• Толщина несущих стен, перегородок и колонн.

При составлении плана всего здания необходимо соблюдать определенные правила:

• Внизу плана располагается главный фасад;
• При размещении на одном листе планов нескольких этажей, их следует вычерчивать сверху вниз или слева направо, по возрастанию номеров этажей;
• На плане указываются тонкими линиями направление открывания дверей;
• Лестничный марш дополняется стрелкой, которая указывает его уклон снизу-вверх: внизу марша всегда начало стрелки.

Терминология

Перед тем, как сделать чертеж лестницы, стоит познакомиться с названием разных моделей и составляющих элементов конструкций.

Тип лестницы	Особенности
Маршевая	Изображение лестниц на чертежах имеет вид прямых линий.
Винтовая	Внешний вид этой лестницы — круг, в центре которого расположена опорная стойка.
Спиральная	Чертеж спиральной лестницы отличается от винтовой. В этом случае ее габариты описываются окружностью, внутренняя опора которой расположена не в геометрическом центре конструкции, а на некотором удалении от него.
Лестница на второй этаж с поворотами	Чертеж лестницы с поворотом отличается наличием двух маршевых участков, между которыми расположены забежные ступеньки или промежуточные площадки.
Модульная	Такие лестницы сборные — чертеж включает несколько одинаковых конструктивных элементов.
Больцевая	Несущим каркасом конструкции служат стальные элементы, которые связывают ступеньки между собой — больцы.
Пожарная	Чертежи готовых лестниц пожарных отличаются от обычных маршевых конструкций, размерами и углами наклона. Они могут быть вертикальными, как на фото.

Помимо назначения и внешнего вида, лестницы различаются материалами для их изготовления. Это могут быть:

• Железобетон;
• Металл;
• Дерево;
• Стекло;
• Натуральный или искусственный камень (подробней читайте тут);
• Керамика;
• Некоторые виды пластика.

Элементы конструкций

Перед тем, как изобразить лестницу на чертеже, необходимо правильно выбрать ее составляющие элементы.

К ним относятся:

• Лестничный марш — это прямой участок конструкции;
• Проступь, представляет собой горизонтальную поверхность ступеньки;
• Подступенок – вертикальная часть конструкции, которая подпирает проступь;

• Косоур — опорный элемент, сверху которого размещаются ступеньки. Обычно их в конструкции два, но некоторые изделия имеют один элемент;
• Тетивы. Это балки, в которые ступеньки врезаются, а не опираются на них;
• Промежуточная площадка — горизонтальный участок, расположенный между двумя маршами;
• Ступеньки забежные — это альтернативные элементы площадки между маршами, имеющими трапециевидную форму;
• Просвет — расстояние от ступеньки до элементов, расположенных над головой;
• Средняя линия. Это виртуальная линия, вдоль которой один человек поднимается или спускается. Для винтовой модели средняя линия несколько смещается к более широкому торцу ступеньки.

Обозначение конструкций на чертежах

При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.

Обозначение на чертежах лестниц

Помимо формы, на чертеже условно изображается и материал изготовления.

Например:

• Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
• Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
• Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.

Стандартные элементы.

Каждый хороший хозяин умеет считать деньги. Строительство лестницы — не исключение. Можно неплохо сэкономить если детали лестницы на этапе проектирования получится подогнать к стандарту заготовок принятых на территории нашей страны.

Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.

Стандарты на ступени:

Выпускаются с галтелью R 12.5. Пригласительные ступени: H 220 x 400 x 1200, R200 и H220x400x1400, R200

Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую ). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.

Крупные ступени можно изготовить из мебельного щита размеров: 38 х 400 х 2000, 38 х 500 х 1500, 38 х 500 х 2000, 38 х 700 х 1500, 38 х 1000 х 1000, 38 х 1100 х 1100, 38 х 1200 х 1200. Эти же щиты могут быть использованы для лестничных площадок.

Выпускаются толщиной 18 мм. Шириной: 180 и 120 мм. Длиной: 900, 1000, 1100, 1200, 1300, 1400 мм.

Выпускаются толщиной 18 мм. Размеры: 200 х 2000, 300 х 2000, 350 х 1000, 350 х 1500, 350 х 2000, 350 х 2500, 350 х 3000, 350 х 3500

Сечение: 80х80, 100х100.

Длина: 1200, 2000, 2500, 3000.

Естественно, под заказ возможны иные размеры.

Стандарты: 40 х 350 х 2500, 40 х 350 х 3000, 40 х 350 х 3500, 40 х 400 х 4000, 50 х 300 х 3500, 50 х 350 х 3500, 50 х 400 х 4500

Сечения: 40х70, 45х70, 45х80, 45х90, 60х60, 70х70, 70х90, 80х100

Длина: от 3500 до 6000 мм.

Диаметр круглых: 30 и 47 мм.

Квадратная часть других: 40х40, 45х45, 50х50, 60х60, 70х70, 80х80,

Диаметры: 75, 95, 115, 140, 145 мм.

Кроме того, имеет смысл ещё на этапе расчетов ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.

Итак, не боги горшки обжигают! Надеемся нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.

По сути задача в сухом остатке выглядит просто: Исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров приведенных в данной статье, которые необходимо органично вписать в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.

Уюта и добра Вашему дому!

Строительные нормы

• Основные габариты конструкции не должны меняться. В противном случае не будет обеспечена надлежащая безопасность эксплуатации.
• Рекомендованная ширина проема: 80-90 см.
• Высота перил (ограждения, которые не позволяют упасть вниз) должна быть в пределах 90-120 см. Они должны быть по обе стороны (исключение, если конструкция примыкает к стене).
• Глубина прямых ступеней должна быть в пределах 20-40 см (оптимальные значения 25-32 см). Высота в диапазоне 10-18 см.
• Оптимальный угол уклона – 45 градусов.

Остальные параметры подбираются исходя из помещения, используемых материалов, типа конструкции и факторов эксплуатации.

Планировка лестниц в доме

Очень часто владельцев частных домов интересует такой момент, как возведение лестницы, и, соответственно, второго этажа, а также то, что можно ли обойтись без помощи квалифицированного специалиста. Ответ однозначно – да. Но, чтобы произвести расчет, одного желания мало, так как нужны хотя бы минимальные базовые знания геометрии и желательно образование инженера. В дополнение можно использовать современные компьютерные технологии, которые найти не так сложно.

Правильный расчет параметров лестницы осуществляется, руководствуясь:

• Параметрами комнаты;
• Предпочтениями владельца помещения;
• Стандартами СНиП.

Каждый из этих критериев может повлиять на выбор места расположения лестницы, а также на ее габариты, способ монтажа и даже вид, в частности, будет ли она прямой или витой.

Как правило, первоначально для расчетов лестницы используют такие параметры, как:

• Высоту между этажами;
• Площадь всей комнаты;
• Место расположений стен несущих и межкомнатных;
• Наличие и расположение дверных и оконных проемов.

Таким образом, есть возможность максимально четко определить размер лестницы, а также места под строительство.

Чертежи лестниц на второй этаж своими руками

Можно ли осуществить изготовление чертежа лестницы своими руками? Вполне, если рисунок будет показывать все необходимые параметры.

Здесь можно задавать условное значение max для каждого параметра узла (так, например, проектируют Ниву, когда размер детали 6х6). Первоначально стоит определиться с размерами лестницы на второй этаж, а также с видом конструкции.

Выделяют два вида лестниц, каждый из которых обладает своими отличительными чертами:

1. Маршевая. Такая лестница, как правило, прислоненная к стене в доме и с площадкой. Такие конструкции надежные, прочные и долговечные. Стоит заметить, что модель достаточно простая и отлично подходящая для двухэтажного дома. Такую лестницу можно сделать своими руками, но исключительно при соблюдении правил и стандартов ГОСТ.
2. Винтовая. Лестница такого типа должна устанавливаться профессионалом, так как требуется не только грамотная планировка, но и точные расчеты каждого параметра, для чего нельзя пользоваться стандартными данными. У такой конструкции есть свои преимущества, и состоят они в компактности.

Не требуется слишком много места для расположения строения, а также она сделает любое дизайнерское решение более интересным и необычным.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.
