Схемы и чертежи чердачной лестницы своими руками

Особенности конструкции

Чердачные лестницы складного типа — это очень удобная конструкция для обустройства подъема на верхний ярус. Особенно они хороши для помещений с люком, так как могут крепиться к нему и при ненадобности прятаться в потолок.

Популярность таких моделей обусловлена тем, что в отличие от обычных приставных лестниц они позволяют более безопасно и с большим комфортом передвигаться вверх и вниз. Фиксация осуществляется сверху, а снизу устойчивость гарантируют ножки с упором в пол. При ненадобности она легко складывается до невероятно компактных размеров и вешается на стену или же прячется за люк.

Благодаря складной конструкции чердачная лестница очень компактна

Складные модели чердачных лестниц, сделанные своими руками, обладают следующими преимуществами:

• Компактность. В сложенном виде лестницу можно спрятать, а в разложенном она не занимает столько места, сколько стационарные марши. К тому же нет необходимости привязывать её расположение к расстановке мебели в помещении.
• Простота использования. Конструкция легко раскладывается и также просто складывается. Достаточно потянуть за люк и выдвинуть нижние секции.
• Бюджетный вариант. Такие изделия даже в готовом виде стоят не слишком дорого, а если сделать всё своими руками, получатся вообще минимальные затраты.
• Доступность материалов. Детали для секций, а также их соединения стоят недорого, и их можно приобрести без особых проблем.
• Простые чертежи. Разработать проект может даже новичок, так как принцип устройства лестницы максимально прост.

Особенности

В старых проектах домов обычно вход на чердак располагался снаружи дома, а добраться до двери можно было лишь с помощью стационарной лестницы или приставной стремянки. Но в современных реалиях этот способ не слишком удобен, требует значительных вложений при строительстве надёжной и безопасной лестницы, пригодной к эксплуатации в уличных условиях, а кроме того, может превратить вещи, хранимые на чердаке, в лёгкую добычу для воров и вандалов.

Оптимальным вариантом будет организация комфортного доступа на чердак изнутри самого здания. Современные решения предлагают обустройство люка со специальной лестницей для быстрого и эстетичного доступа в чердачное помещение загородного дома. Но к вопросу установки люка необходимо подойти с тщательной подготовкой и определёнными знаниями.

А неправильная конструкция в сочетании с отсутствием пароизоляционного слоя повлечёт за собой накопление конденсата и повышенную влажность, а в итоге – и появление неприятного запаха затхлости.

При строительстве необходимо учитывать все требования и нормы.

Особенности лестницы для чердака

К главным характеристикам чердачной лестницы с люком относят ее безопасность и компактность. Подобное изделие не должно занимать много места, но при этом обеспечить удобный подъем владельцам дома на чердак или мансардный этаж и спуск оттуда. Также стоит учитывать, что конструкция должна вписываться в общий интерьер помещения, в котором она расположена. Особенно данное правило касается стационарных лестниц, ведь они постоянно находятся в комнате и задекорировать или спрятать их практически невозможно. При выборе конкретного варианта чердачной лестницы стоит учитывать возможности пользователей, проживающих в доме. В частности, стоит придерживаться следующих рекомендаций:

1. Если предполагается, что конструкцией часто будут пользоваться пожилые люди, то необходимо позаботиться о безопасности лестницы, ее надежности и прочности. Оптимальный вариант — стационарная прямая лестница с перилами и противоскользящими накладками на ступенях.

2. Если в доме есть маленькие дети, а помещение на крыше не используется постоянно, то лучше установить складную чердачную лестницу, основная часть которой прячется в люк. Таким образом можно предотвратить доступ маленьких детей в чердачное помещение, но при этом всегда самим легко туда попасть. Также рекомендуется установить замок на люк.

3. Если на чердак часто требуется подниматься хозяйки дома, а возможности установить стационарную лестницы нет, то можно также предложить монтаж складной лестницы. Однако, в этом случае рекомендуется выбрать не ручной режим трансформации, а автоматический. То есть по нажатию кнопки на пульте происходит открывания люка и выдвигается лестница. Справиться с такой системой сможет даже хрупкая женщина или подросток, не прикладывая особых усилий.

Сегодня многие потребители отказываются от полноценной двери на чердак, предпочитая ей небольшой, но удобный люк

Важно! В том случае, если люк с чердака выходит непосредственно в жилые комнаты, то его обязательно следует дополнительно утеплить, особенно в том случае, если чердачное помещение не имеет должной теплоизоляции. Ведь именно через щели в люке может происходить значительная потеря тепла

Разберем подробно вопросы о монтаже чердачной лестницы и утеплении люка, но для начала рассмотрим нюансы, с которыми можно столкнуться при проектировании лестничной конструкции.

Размеры чердачных лестниц – важный параметр при выборе и монтаже

Чердачное помещение в большинстве домов выполняет функцию дополнительного хозяйственного помещения, где удобно хранить самые разнообразные вещи, которые в доме держать нежелательно, а выбросить жалко. Для быстрого и удобного перемещения на чердак лучше всего подходят складные модели. Для того чтобы сделать правильный выбор необходимо знать и хорошо ориентироваться в существующих размерах чердачных лестниц.

Пример возможных вариантов чердачных лестниц с размерами

Базовые параметры и особенности

Главные особенности чердачных конструкций определяются их функциональным предназначением. Для всех складных лестниц на чердак характерно следующее:

• Скромные размеры, которые позволяют удобное использование даже для взрослого человека, при этом сама конструкция полностью скрыта.
• Относительно небольшой вес, который может выдержать лестница. Обычно он не превышает 150 кг, что соответствует нагрузке на обычные стремянки.
• Большой угол наклона, как правило, около 60°, что обусловлено минимальной площадью и относительно небольшой длиной. Иначе лестницу было бы очень трудно прятать.

Все представленные на рынке модели имеют три возможных типа складных механизмом, каждый из которых имеет свои особенности и определяет размеры чердачных лестниц. К ним относятся:

• Раздвижные модели. Представляют собой обычно две секции, которые выдвигаются в процессе опускания лестницы. Одна из секций прочно закреплена к крышке лестницы. Для изготовления применяется металл, так как другие материалы использовать невозможно. Главным недостатком этих моделей является значительное место, которые необходимо для монтажа такой конструкции.
• Раскладные модели, которые используются повсеместно. Универсальные размеры позволяют их устанавливать практически в любых чердачных проёмах. Конструкция таких моделей достаточно проста и состоит из трёх или четырёх секций, соединённых между собой на стыках, и работающих с помощью пружинного механизма. Обычно изготавливаются из дерева, реже из металла. Высота легко регулируется с помощью последней секции.
• Модели гармошки, основу которых составляет пружинный механизм. Лестница раскладывается путем постепенно расправления секций. Разобранная конструкция фиксируется специальными креплениями. Изготавливаются только из металла.

Важно! Выбор типа лестницы должен определяться с учётом характера и частоты её использования

Пример параметров для лестницы-гармошки

Значение размера при выборе конструкции

Чтобы выбрать нужную модель, необходимо точно знать размеры и значения нескольких параметров:

Размер проёма, где будет установлена лестница. Лестницы производят со строго определёнными размерами, которые ненамного отличаются. Иначе потерялась бы суть конструкции как незаметного и компактного сооружения.

Важно! Для чердачной лестницы, размер проёма которых больше, чем у понравившейся модели, габариты можно подогнать, за счёт нашивки дополнительных планок по бокам межэтажного перекрытия. Иначе говоря, маленькую конструкцию можно установить в большом проёме

• Высоту или расстояние от пола до потолка, где расположен проём. Обычно чердачная конструкция может использоваться в помещениях с высотой от 2.7 до 3.3 м. Изменения в любую сторону сделают лестницу бесполезной или очень опасной.
• Длину лестницы, которая необходима. Чем больше угол, тем труднее использование лестницы, не говоря о возможности поднимать по ней вещи. Базовый угол наклона является предельно допустимым. Если есть возможность, лучше выбирать модели с более пологим спуском.

Лучше всего использовать складные чердачные лестницы, размеры которых создают максимум удобств в использовании. В некоторых случаях особенно если лестница будет использоваться постоянно, имеет смысл сместить акцент с компактности в сторону комфорта.

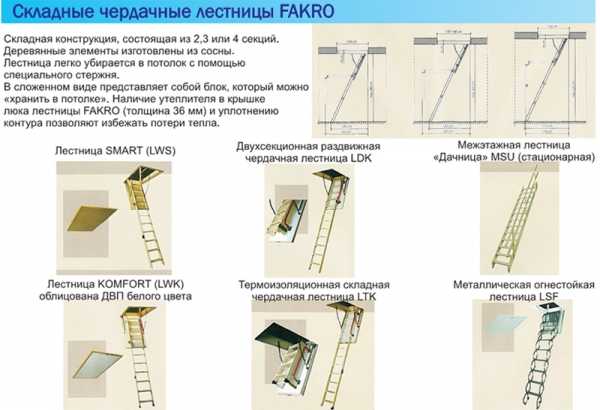

Чердачные лестницы Fakro

Чтобы получить полное представление о существующих размерах типовых чердачных лестниц можно рассмотреть габариты основных моделей одной из крупнейших мировых фирм по производству подобных конструкций. Чердачные лестницы Fakro, размеры которых приводятся ниже, дают полное представление обо всех возможных вариантах, существующих сегодня на рынке:

• Материал изготовления – металл или дерево.
• Допустимая нагрузка до 200 кг.
• Используемые габариты для деревянных конструкций:

1. Ширина от 60 до 70 см.
2. Длина от 70 до 120 см.
3. Высота от 270 до 325 см.

Используемые габариты для металлических конструкций:

1. Ширина от 50 до 70 см.
2. Длина от 94 до 130 см.
3. Высота от 280 до 300 см.

• Длина ступени от 50 до 70 см.
• Ширина ступени 8 см.
• Высота проёма от 14 до 22 см.

Лестницы выпускаются раздвижные, складные, складывающиеся (гармошки) и могут удовлетворить любого потребителя.

Советы по монтажу

Перед установкой еще раз проверьте комплектность. Вам обязательно могут понадобиться деревянные клинышки для распорки короба между несущими балками. Так или иначе, но расстояние между балками не всегда можно точно подогнать под размер люка. Поднимать конструкцию на чердак и монтировать ее лучше вдвоем. Уложите короб на планки и выставьте его по центру проема. Это необходимо для равномерного распределения нагрузки. Вставьте клинышки и разоприте короб. После фиксации его к передней и задней поперечинам, можно приступать к просверливанию отверстий по всему периметру стенок каркаса. Именно в них и будут вставляться боты, которые обеспечат надежное положение каркаса между балками.

1. Положите короб на планки; 2. Выровняйте короб и разоприте его клиньями; 3. После его фиксации просверлите отверстие для болтов по периметру каркаса

Теперь можно снять подпирающие планки с потолка и разложить лестницу. Чтобы секции раскладывались в ровную линию, нужно подогнать длину лестничного марша под высоту помещения. Для этого лестница раскладывается без последней секции. Ее можно опереть на подставку и отмерить расстояние от края предпоследнего сегмента до пола рулеткой. Перенести замеры на последнюю секцию и отрезать ножовкой лишние сантиметры. Осталось закрепить на нижних торцах тетив пластиковые износоустойчивые башмаки саморезами и… готово! Да, заполните утеплителем щели между коробом и балками, чтобы избежать появления «мостиков холода» и не отапливать воздух под крышей. И еще один совет. Оборудуйте выход в чердачное помещение перилами. Безопасность — составляющая часть комфорта.

Для безопасности сделайте перила на чердачном помещении

или оборудуйте выход полноценным ограждением

Монтаж люка для чердачного помещения с закрепленной на нем складной лестницей — процесс не сложный. Однако, аккуратность при монтаже, соблюдение размеров, уровня и технологии при установке, будут залогом успешной работы.

Из чего изготавливают чердачные лестницы

В качестве материалов для изготовления складных лестниц с люком чаще всего используют дерево, металл, ДСП, ДВП и МДФ. Правильный выбор зависит от предполагаемой нагрузки. Если лестницей будут пользоваться часто, лучше купить металлическую. Она выдержит нагрузку до 250 кг. Чаще всего используется оцинкованная сталь. Высокая цена в этом случае оправдана. Минус этого материала заключается в том, что он требует регулярной смазки, иначе возникает скрип.

Если чердаком пользуются лишь время от времени дерево, как материал для лестницы, более предпочтительно. Рекомендуется использовать следующие породы:

• дуб;
• бук;
• лиственницу.

Некоторые элементы могут быть выполнены из:

• сосны;
• ели;
• кедра;
• ясеня.

Дуб используется для изготовления всех элементов конструкции чердачной лестницы. Это дерево обладает высокими износостойкостью, прочностью и гибкостью. Цена на лестницы из дуба сравнительно высока, в качестве его замены часто используют ясень. Его древесина очень близка по своим характеристикам к дубовой, хорошо выдерживает большие нагрузки, но непригодна для проступей.

Бук — самая прочная порода дерева. Единственный минус — повышенная гигроскопичность (склонность впитывать влагу, в том числе из воздуха). Если чердачную лестницу с люком из бука изготавливают своими руками, то предварительно древесину рекомендуется обработать специальным составом, препятствующим поглощению влаги.

Все хвойные породы, за счет повышенной смолистости, особенно устойчивы по отношению к гниению. Лиственница обладает самой большой прочностью среди хвойных видов дерева. При работе с ней нужно учитывать, что для ее покрытия нельзя применять нитроцеллюлозные лаки. Сосна используется для изготовления тетив и подступенков. Из-за мягкости эта порода дерева непригодна для проступей. То же самое, можно сказать, о кедре. Ель имеет большой минус — наличие большого количества сучков, которые имеют свойство выпадать при высыхании дерева. Цена на чердачные лестницы из хвойных пород самая низкая (если речь идет не о лиственнице), но она обусловлена недолговечностью изделий из этих материалов.

Лестница с люком своими руками: пошаговая инструкция и видео

Наконец, и саму лестницу с люком при определенных навыках можно не только самостоятельно установить, но и сделать. Поскольку из подручных материалов легче всего достать необходимое количество древесины, в большинстве случаев у себя дома можно смастерить деревянную раскладную лестницу (из 3 секций), соединенную шарнирами.

Вне зависимости от конкретного типа конструкции следует исходить из того, чтобы:

• лестница имела 12-15 ступеней на равных интервалах, комфортных для небольшого шага;
• ширина ступеней была от 20 мм;
• предельный наклон составлял 70 градусов;
• люк был достаточно широким, но не слишком (в целях сохранения тепла) – обычно достаточно параметров 120*60 см.

Подготовительный этап

Перед началом работы нужно уточнить все параметры конструкции – высоту лестницы, из скольких частей она будет состоять и габариты каждой из них, а также с величину проема, ведущего на чердак (в соответствии с ним будет изготавливаться люк).

В помощь для составления чертежа можно воспользоваться вариантами, приведенными на схемах ниже.

Понадобятся такие инструменты и материалы:

• петли, саморезы, анкеры;
• пила;
• рулетка и строительный уровень;
• деревянная лестница;
• брусья толщиной 20-30 мм: 2 коротких (по ширине люка) и 2 длинных (на 200 мм длиннее).

Алгоритм изготовления 2-секционной лестницы

Собрав все необходимые материалы, можно приступить к монтажу:

Если готовой лестницы нет, ее можно изготовить самостоятельно из прочных деревянных брусьев, которые потом обязательно зашкурить, чтобы они не давали щепы.
Короткие бруски соединяются с верхней и нижней частью лестницы с помощью петель.

Далее снизу вверх нужно измерить лестницу и остановиться строго на отметке 2/3 ее длины.
В отмеченной точке нужно осторожно распилить ее на 2 части и соединить их с помощью петель.
Сверху лестница крепится под люк. Для этого используются крючки и петли, которые будут блокировать самоопускание конструкции

Сам проем можно монтировать по схеме:

Такая лестница – наиболее простой вариант, но она не укладывается полностью на чердак.

Чтобы изготовить классическую складную конструкцию, нужно выполнить 3-секционную лестницу.

Алгоритм изготовления 3-секционной лестницы

Последовательность монтажа следующая:

1. Готовая лестница распиливается на три части: первая на 4-5 см меньше люка по всем измерениям (чтобы она могла свободно входить в него), вторая меньше первой на столько же, третья – ровно столько, сколько нужно до плотного примыкания к полу.
2. Для измерения угла открывания люка в данном случае понадобится такой столярный прибор, как малка.

Далее на двух узких полосках просверливаются по 1 отверстию для болтов. Детали монтируются вместе и раздвигаются точно под углом, который был получен с помощью малки. Лишние части отпиливаются ножовкой или лобзиком по металлу

Важно, чтобы два устройства были точной копией – тогда люк будет открываться и закрываться без проблем.
Чтобы открывания были плавными, нужно изготовить дополнительное приспособление – так называемую руку (из металлических полос большой длины, шириной 20 мм и 2 уголков).
Уголки используются в качестве жесткой опоры, фиксатора, который не позволит люку опускаться чересчур низко, а металлические пластины скрепляются шарнирами.
Части лестницы фиксируются с помощью петель и шурупов. Используются петли шириной 25 мм (8 единиц).
Собранная лестница крепится к крышке люка с помощью металлических уголков и шурупов, и вся работа окончена.
Напоследок остается только покрасить древесину, обработать морилкой и лаком.

Вся технология отражена на пошаговых фото.

Есть вариант с изготовлением открывающего механизма люка на пружине – технология также показана на фотоподборке.

Увидеть подробно, как сделать такую конструкцию в домашних условиях, можно здесь.

Сложные конструкции

Люк на чердак можно доукомплектовать стационарной лестницей. Здесь также работы начинаются с прорезывания проема. Дальнейший ход процесса зависит от того, на какой конструкции вы остановили свой выбор, и в каком порядке будете ее мастерить. Сразу оговоримся, что работа по сборке и установке люка с трапом в данном случае будет несколько сложнее, чем в рассмотренном выше варианте. Обязательно следите за тем, чтобы совпали все размеры взаимодействующих элементов:

• выдвижной лестницы;
• дверки;
• проема;
• толщины потолочного перекрытия.

Все эти параметры вы можете измерить самостоятельно или снять с покупного изделия, если вы не будете его изготавливать своими руками. В данном случае крышка должна располагать пространством, вмещающим самую длинную часть выдвижной лестницы в собранном положении.

Все процессы, которые мы упомянули, предоставлены схематично, но если вы решаетесь сами соорудить люк на чердак, вам не нужна более подробная информация, ведь определенные навыки у вас, вероятнее всего, присутствуют, а вот общие рекомендации с иллюстрацией никому не помешают. Тот же, кто покупает готовый люк для выхода на крышу дома, может воспользоваться инструкцией по ее установке, которая обязательно прилагается к товару.

Чердак используется для хранения старых вещей. В этом помещении складируют предметы обихода, которые используются только в определённое время. К примеру, это могут быть санки или лыжи. У владельцев загородных домов возникают вопросы о том, как попасть на чердак. Как обеспечить доступ в это помещение? Для этого в полу необходимо установить люк на чердак своими руками.

Конструктивные нюансы

Для того, чтобы установить люк со складной лестницей, высота комнаты под чердаком должна быть от двух до трех метров. Только в этом случае можно добиться комфортного угла наклона лестничной конструкции. Идеальным для таких лестниц считается угол 45°. Как правило, фабричные готовые складные лестницы имеют от 10 до 15 ступеней. А если учитывать, что высота между ступенями составляет 18—19 см, тогда общая длина пролета в разложенном виде будет между двумя и тремя метрами. Если верхнее перекрытие вашего коттеджа будет выполнено из бетона, то лучше заранее подготовить проем для выхода под крышу. В деревянном же перекрытии такая конструкция устанавливается между несущими балками. Для этого расстояние между ними не должно быть меньше 600 и больше 1000 мм. Складная конструкция должна помещаться в проем шириной от 600 до 800 мм и длинной от 1000 до 1400 мм.

1. длина проема; 2. ширина проема

У деревянной конструкции толщина ступени 20 мм и ширина от 250 до 300 мм. Такие размеры обеспечивают комфортное и безопасное использование раскладной системы. Ведь они должны выдерживать вес человека с грузом, т. е. до 250 кг.

1. толщина ступени; 2. ширина ступени

Наиболее удобные размеры каркаса для люка составляют 700х1200 мм. Тогда проем в перекрытии не будет слишком большим, а лестница громоздкой. Для переноски предметов такого проема вполне достаточно.

Металлические чердачные лестницы Fakro

Складная металлическая лестница LWM

Размеры проема: ширина 60-70 см, длина – 120 см. Утепленный люк. Шарнирные угловые петли (обеспечивают прочность конструкции). Защита от несанкционированного доступа. Противоскользящие ступени. Максимальная нагрузка – 200 кг. Высота помещения – 2,80 м.

Размер (ширина, длина и высота, см) и стоимость
60*120*280	70*120*280
11700 р.	11700 р.

Металлическая огнестойкая лестница LSF

Размеры проема: ширина 50-70 см, длина 70-120 см. Материал – оцинкованная сталь. «Ножничный» механизм. Изогнутые боковые элементы выполняют функцию поручней. Устойчивость к воздействию огня и высоких температур – до 30 мин. Специальный уплотнитель по периметру крышки защищает проем от дыма в случае возгорания. Регулируемый угол открывания люка. Допустимая нагрузка – 250 кг. Может комплектоваться дополнительной ступенью. Высота помещения – 3 м (со ступенью LSS- F – 3,20 м).

Размер (ширина, длина и высота, см) и стоимость	Доп. ступень
50*70*300	60*90*300	60*120*300	70*80*300	70*110*300	70*120*300	увеличивает высоту до 320 см
25 600 р	25 600 р	25 600 р	25 600 р	25 600р	25 600 р	3250 р

Металлическая энергосберегающая лестница LST

Размеры проема: ширина 50-70 см, длина 80-120 см. «Ножничный» механизм. Утепленный герметичный люк с уплотнителем. Изогнутые боковые элементы выполняют функцию поручней. Допустимая нагрузка – 200 кг. Может комплектоваться дополнительной ступенью LSS-Т. Высота помещения – 2,80 м (со ступенью LSS- T – 3,30 м).

Размер (ширина, длина и высота, см) и стоимость	Доп. ступень
50*80*280	60*90*280	60*120*280	70*80*280	70*120*280	увеличивает высоту до 310 см
18 300 р.	19 000 р.	19 400 р.	18 900 р.	20 000 р.	3250 р.

Классификация раскладных чердачных лестниц

Существуют следующие виды раскладных чердачных лестниц:

• переносные (приставные, стремянки);
• откидные (рычажные, раскладные, ножничные);
• раздвижные (телескопические или складные).

Переносные лестницы весьма небезопасны и в основном используются как временный вариант, например, при строительстве дома.

Монолитные лестничные конструкции, безусловно, являются самыми удобными и безопасными в эксплуатации, но для малогабаритных помещений не подходят, из-за их большого размера. Поэтому для таких жилых помещений выдвижные лестницы станут оптимальным вариантом. Они занимают немного места, просты и безопасны в использовании.

А большой выбор конструкций позволит определить вариант, который устроит именно вас.

В зависимости от материала, раздвижные лестницы бывают 3-х видов:

• деревянные;
• металлические;
• комбинированные.

Комбинация дерева и металла даёт отличные результаты — возможность длительной эксплуатации при минимальном весе конструкции.

Сам лестничный марш изготавливается из дерева, что существенно снижает общий вес изделия, а различные механизмы, крепления и пружины, придающие ему нужную жёсткость — металлические.

Деревянные модели предполагают использование только твёрдых пород дерева. При этом брус должен быть толщиной не менее 2-х см.

Если раскладная лестница используется слишком интенсивно, лучше применить комбинированную либо чисто металлическую конструкцию.

Чтобы избежать трения комплектующих во время трансформации, а также для герметизации проёма (когда лестница находится в сложенном состоянии), используется пластиковая фурнитура.

Чердачные лестницы-трансформеры могут раскрываться как автоматически (применяется электропривод), так и вручную. Как правило, ручной привод предполагает присоединение к какого-либо груза, который, в свою очередь, облегчает процесс разборки (сборки) конструкции: плавно спускает лестницу либо, наоборот, затягивает её наверх, в нишу.

Размеры чердачных складных лестниц

Рекомендуемая высота — 3,5 метра. Превышение этого размера уменьшает жёсткость изделия, и снижает безопасность его использования.

Ширина должна быть 60—70 см.

Угол наклона лестничной конструкции — от 60 до 75 градусов. При меньшем значении лестница будет занимать много места, при большем — пострадает ваша безопасность. Следует также помнить, что размер чердачного люка напрямую зависит угла наклона, то есть, чем больше угол, тем меньшими размерами должен обладать люк, и наоборот.

Минимальная нагрузка на конструкцию — 150 кг.

Толщина ступенек — от 18 до 22 см. Ступени должны располагаться параллельно к полу и не скользить, в противном случае рекомендуется наклеить на них специальные накладки.

Для удобства использования, расстояние между ступенями должно составлять 19,3 см.
