Крепление кабеля к стене

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

• Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

• Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

• Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.

• Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Степлерные скобы

Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.

Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.

Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.

Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

Монтаж кабеля

Подготовка к работе

В соответствии с правилами монтажа сип по опорам, его прокладке должны предшествовать подготовительные мероприятия, включающие следующие операции:

• Расчистка трассы от посторонних предметов и насаждений (деревьев и кустарников);
• Подготовка требуемого количества несущих опор с зафиксированными на них анкерными кронштейнами;
• Установка столбов в заранее размеченных точках с целью последующего натяжения провода.

Обратите внимание! Для фиксации кронштейнов применяются специальные стальные антикоррозийные ленты, затягиваемые на столбах посредством хомутов особой конструкции. Для соединения кабелей СИП между собой используются элементы входящей в комплект арматуры, предназначенной исключительно для данного типа проводов

Для соединения кабелей СИП между собой используются элементы входящей в комплект арматуры, предназначенной исключительно для данного типа проводов.

Порядок размещения и крепления арматуры

Прокладка линии

К особенностям прокладки самонесущих систем своими руками относят необходимость применения особой блочной конструкции, посредством которой кабель сначала подвешивается на опорах для последующей натяжки сип. При проведении этих и подобных им операций обязательно потребуются специальные приспособления и вспомогательные инструменты.

Дополнительная информация. Перед прокладкой провода СИП желательно ознакомиться с соответствующими требованиями ПУЭ, а также с ГОСТом Р 52373-2005, регламентирующим порядок работы с этими изделиями.

Помимо этого для начинающего пользователя очень полезной может оказаться прилагаемая к комплекту инструкция, в которой подробно описывается порядок производимых при монтаже операций.

Обустройство ответвления требуемой длины, идущее от распределительного столба в направлении к дому, потребует от его хозяина дополнительных издержек, связанных с необходимостью оформления следующих документов:

• План участка, на котором проводятся работы;
• Подготовка документов по разграничению зон ответственности;
• Заключение договора с местным отделением «Энергосбыта» на подключение электроснабжения.

В случае, когда ближайшая распределительная опора находится далее 25-ти метров от подключаемого вводного устройства, без установки дополнительных столбов, осуществляемой за свой счёт, никак не обойтись. Иногда намного выгоднее бывает обустроить щиток непосредственно на опоре, а кабель проложить в специально вырытой в земле траншее.

Исходя из потребностей частного домовладельца, от столба может прокладываться как однофазная, так и трёхфазная линия питания. С учётом предполагаемой рабочей нагрузки следует подбирать такое сечение провода, натягивая который можно будет не беспокоиться за его целостность.

Для прокладки на таких участках принято выбирать СИП-2А или более гибкие кабельные изделия марок СИП-4 и СИП-5, у которых отсутствует несущая жила со стальным сердечником. Прикладываемый к ним арматурный комплект удобен тем, что с его помощью можно не только фиксировать провод на стенах строения, но и прокладывать небольшие отрезки линии непосредственно по фасаду (смотрите рисунок).

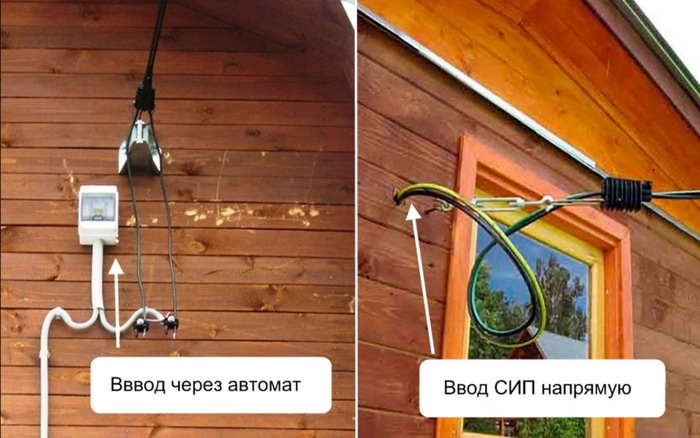

Прокладка кабеля на стенах дома

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

• Монтаж в кабель каналах. Это пластиковые лотки, которые крепятся вдоль стен. Не самый лучший с точки зрения эстетики способ, но при необходимости прокладки большого числа проводов в деревянных домах, пожалуй, наиболее дешевый при монтаже и удобный с точки зрения эксплуатации: всегда свободный доступ для замены, ремонта и модернизации.

• Прокладка некоторого количества проводов в специальных плинтусах.
• Использование скоб из степлера. Самый незаметный крепеж, к тому же устанавливается быстро.
• Крепление при помощи скоб и клипс, окрашенных в тон с кабелем.

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен. Правила монтажа пластиковых кабельных лотков

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Это интересно: Фото керамического плинтуса, из МДФ (видео)

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Скобами

Этот способ можно назвать традиционным. Он имеет несколько преимуществ. Во-первых, вы можете зафиксировать сразу несколько параллельно идущих кабелей. Во-вторых, они будут плотно прилегать к поверхности.

Скобы изготавливаются либо из нарезанных алюминиевых полосок или из жесткого провода. А крепятся они с помощью шурупов. Для того чтобы изготовить скобы вам понадобиться лист металл и ножницы. Полоски нарезаем шириной в 1-2 см и длиною в 6-8 см. Отверстия делаются посередине полоски пробойником или гвоздем. Закрепить провод довольно просто, необходимо загнуть усы скобки и пристукнуть их аккуратно молотком.

Этот способ не дорогостоящий, но затратный по времени, так как заготовки нужно делать самому. Острые концы скобки могут повредить шнур, потому укладку необходимо делать очень аккуратно. Металлическая скобка подвержена коррозии и ржавчина может отображаться на поверхности. Если скобы изготовленные из широкой проволоки ПТПЖ, то ржавчина им нестрашна.

Скобы и клипсы

Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.

Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.

Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.

Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.

Вертлюг и монтажный чулок

Данный комплект используется при протяжке магистрального участка СИП по нескольким опорам. С помощью чулка конец СИПа остается в сжатом состоянии и не расплетается.

Монтажные чулки также бывают из диэлектрических материалов. Они необходимы для проведения работ под действующей ВЛ-0,4кв, которая находится под напряжением.

Для правильного крепления СИП в чулке необходимо провода отрезать лесенкой или ступенчато. То есть каждая последующая жила обрезается на 6-10см дальше предыдущей. Расстояние зависит от сечения провода.

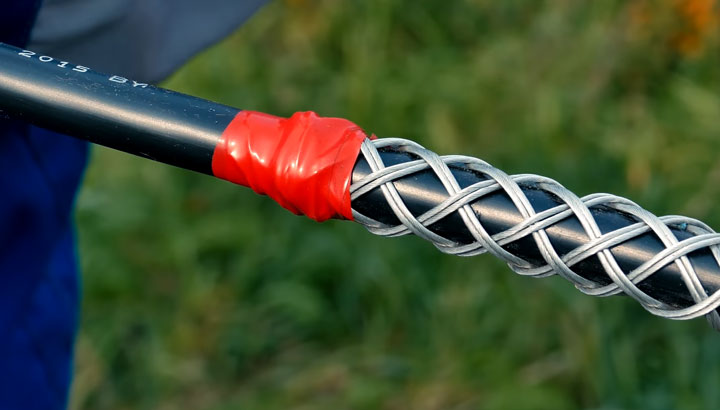

Чтобы жилы не торчали в разные стороны предварительно можно зафиксировать их изолентой.

Также изолентой фиксируется начало чулка, это предотвращает его сползание со жгута, если при ослаблении натяжения он случайно за что-нибудь зацепился.

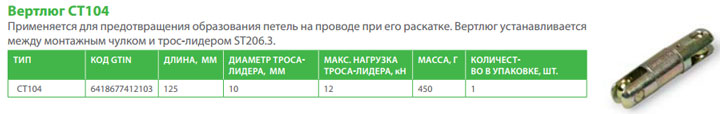

Вертлюг позволяет не перекручиваться проводу при его прохождении по роликами. Если вы его не будете использовать, то в отдельных пролетах между жилами СИП появятся просветы и свободное место.

Они как бы отделятся от общего жгута. В итоге усилие будет восприниматься всеми жилами не равномерно и при аварийных ситуациях (гололедообразование, сильный боковой ветер, падение дерева на провод) СИП может не выдержать и оборваться.

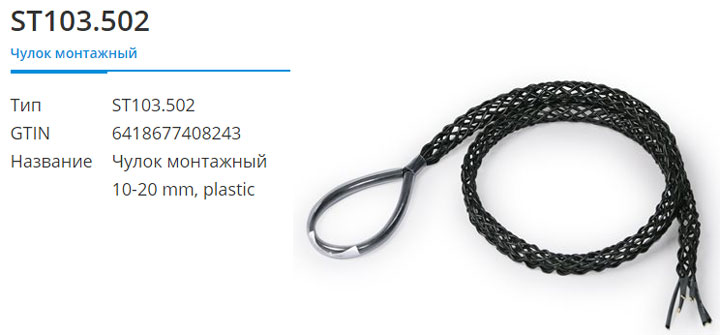

Монтажные чулки и вертлюг от Ensto, Sicam, Niled, КВТ:

КВТ

Sicam

Niled

Ensto

Правила и особенности выбора типа крепежа для кабеля

Способов монтажа передающей проводки насчитывают десятки. Но любое крепление кабеля должно соответствовать следующим требованиям:

1. Не причинять повреждений изолирующей оболочке.
2. Надежно удерживать проводку.
3. Не разрушаться под действием окружающих факторов.

Крепеж выбирают руководствуясь перечисленными требованиями, но, кроме этого, выбор диктует вид изоляции кабеля, материал и свойства основания — конструкции, на которой располагается проводка.

Для массивных, тяжелых силовых кабелей, диаметр которых измеряется сантиметрами, необходимы прочные опоры. Материалом крепежа для них служит металл, прочные сплавы. Обычно это сталь, силумин и т.п. Для крепления особо толстых проводов к стене могут сооружаться сложные коробчатые конструкции. Для их монтажа используют анкерные болты и закладные детали.

Для легких проводов, рассчитанных на относительно небольшую нагрузку, мощные крепления не требуются. Здесь применяют пластик, тонкий металл, даже обычную жесть.

На способы крепления проводов, а значит, на вид и материал крепежа, влияет место, где располагаются кабели

Это очевидно, если обратить внимание на усилия и воздействия, испытываемые крепежом при различных условиях использования

При монтаже на вертикальных плоскостях (стены, опоры) крепления должны выдерживать изгибающие и срезающие усилия. На потолках, других видах «обратных» поверхностей — нагрузки на вырыв.

Прочный дюбель, обеспечивающий надежное удержание сотни килограммов на срез, иногда можно выдернуть из гнезда просто рукой, приложив незначительное усилие по направлению его оси. Выбор способа крепления проводов должен учитывать эти особенности.

Там, где нагрузки невелики, внимание обращают на воздействие внешних факторов. Большинство пластиков плохо выдерживают ультрафиолетовое излучение

Кабельный крепеж из полиэтилена, ПВХ спустя некоторое время становится ломкими, покрывается трещинами.

В неотапливаемых помещениях, а также при наружной прокладке, крепеж испытывает температурные колебания. При этом многие стабилизированные пластики (защищенные от УФ излучения) при температурах ниже –20°С становятся хрупкими как стекло. Если при этом кабель дернуть, крепление разрушится.

Гвозди, саморезы или дюбеля

Крепление обычно состоит из двух взаимосвязанных частей:

• крепления к основанию (стене, потолку иной конструкции);
• устройства, обеспечивающего удержание самого кабеля.

Они представляют собой единый блок либо выполняются как два отдельных элемента. Крепления представляют собой ввинчиваемые или вбиваемые стержни:

• гвозди различной конфигурации, в том числе дюбель-гвоздь, вбиваемый с помощью специального устройства (см. «Крепеж и тип материала основания»);
• самонарезающие шурупы — саморезы;
• дюбели и анкеры.

Дюбели могут представлять собой самостоятельный тип крепления либо обычные пробки, используемые в качестве основы для завинчивания саморезов.

В первом случае это, как правило, распорные анкеры различного устройства. Для их установки требуется предварительное сверление отверстия, куда затем вставляется дюбель. Его позволяет удерживать упругость самого материала либо дополнительные приспособления.

Преимущества и недостатки использования СИП

Построение воздушной линии передачи на основе проводов СИП позволяет:

• обеспечить электробезопасность;
• улучшить показатели надежности при эксплуатации;
• понизить затраты на эксплуатацию линии (по данным ряда компаний — до 80%);
• обеспечить низкую трудоемкость монтажа;
• монтировать линии высокого и низкого напряжения по фасадным частям зданий вместе с каналами связи;
• обеспечить снижение потерь при передаче (благодаря сниженному реактивному сопротивлению);
• подключать дополнительных потребителей без обесточивания основной линии;
• избежать обрывов проводов при обледенении;
• проводить контроль незаконных подключений;
• возможно выполнение работ по прокладке и подключению своими руками.

Недостатков у проводов СИП немного:

• стоимость изделий выше на 20-25%, чем у аналогов без изоляции (стальные провода типа А или АС);
• неготовность ряда региональных энергосбытовых компаний к применению СИП (отсутствует обученный персонал и инструменты для монтажа);
• провод СИП предназначен только для обустройства воздушных линий, подземная прокладка запрещена;
• изношенное и устаревшее оборудование на магистралях, из-за которого невозможен монтаж проводов.

Что такое провод СИП и в чем его преимущества

Что такое провод СИП

СИП расшифровывается как «самонесущий изолированный провод». Как следует из названия, главным его отличием от уже привычного провода является наличие изоляции. В качестве оной применяется светостабилизированный сшитый полиэтилен, который, по словам производителей, готов служить более 25 лет.

На данный момент на рынке представлено несколько модификаций данного провода. Наиболее простыми являются СИП1 и СИП 2 провод. Они состоят из двух жил, один из которых, фазный, имеет изоляцию, а нулевой является несущим и изоляции не имеет. Отличием между этими типами провода является только тип используемой изоляции.

• Провод СИП 1А и СИП 2А имеет изолированный фазный и нулевой провода. Отличия между ними состоят только в типе используемой изоляции.
• СИП 3 провод, который имеет всего одну изолированную жилу. Его изготавливают по технологии сталь — алюминиевого провода с последующим покрытием изоляцией.
• Но самая низкая цена на провод СИП 4, который не имеет несущих жил, а все его четыре провода имеют изоляцию. Достичь этого удалось за счет применения не сплавов алюминия, как в других моделях, а чистого алюминия. При этом провод СИП 4 не имеет несущих жил, а крепится за сам провод.
• Также без несущей жилы изготавливают провод СИП 5, который изготавливают двухжильным. Все его жилы изолированы.

Преимущества провода СИП

По сравнению с обычным проводом, СИП имеет массу преимуществ. При этом из недостатков можно отметить только более высокую стоимость.

По всем же остальным параметрам он существенно превосходит старые алюминиевые провода.

• Благодаря наличию изоляции, существенно сокращается вероятность коротких замыканий вследствие соприкосновения проводов во время ветра или из-за попадания посторонних предметов.
• Наличие специальной арматуры позволяет выполнять подключение между проводами СИП без снятия напряжения. При этом фурнитура для крепления проводов имеет срывные головки, которые регулируют степень зажима проводов.
• Наличие изоляции позволяет существенно упростить процесс монтажа провода и выполнить его своими руками даже не подготовленному человеку. Ведь нет необходимости использовать изоляторы.
• Еще одним важным преимуществом для энергоснабжающих предприятий является невозможность осуществлять «набросы» и таким образом воровать электроэнергию. Именно поэтому провод СИП они все чаще используют для подключения частных домовладений.
• Немаловажным преимуществом является и более привлекательный внешний вид провода. Именно этот фактор во многом становится определяющим при выборе провода в качестве вводного для подключения домов.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

• При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
• Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
• Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
• Если предусматривается запас, следует сделать его менее заметным.
• При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
• Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
• Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Виды кабельных каналов

Для классификации кабель канала используется несколько критериев:

1. Размер. Существуют небольшие изделия для прокладки одного провода небольшого сечения или коробы больших размеров, рассчитанные чтобы закрепить на стене до восьми проводников различного сечения;
2. Материал изготовления. Выпускают алюминиевые, стальные и пластиковые конструкции. Для монтажа внутри помещений более востребованы пластиковые модели, а крепление стальных и алюминиевых коробов чаще используется при прокладке электропроводки по фасаду дома;
3. Месторасположение. Крепление кабель канала может производиться в нескольких местах. Конструкция изделия максимально адаптируется в зависимости от места установки. Различают плинтусные, парапетные, магистральные и напольные модели.
