Бытовка своими руками

Мобильная бытовка с односкатной крышей своими руками

При отсутствии возможности залить бетонную фундаментную плиту можно построить каркасную бытовку по другой технологии – но в этом случае понадобится несколько бетонных блоков, желательно фундаментных. Заодно, для упрощения конструкции всей бытовки в целом, крышу можно сделать односкатной («плоскуша»). Давайте разберемся, как сделать мобильную бытовку своими руками по пошаговой инструкции.

Подготовка площадки и фундамента

Площадка готовится так же, как и в первом случае – расчищается и выравнивается. А вот в срезании грунта необходимости уже нет, поскольку домик будет монтироваться на выложенном из блоков ленточном фундаменте. Но вот слои песка и щебня отсыпать необходимо – они будут, как минимум, служить своеобразным дренажом для подпольного пространства. Снаружи вокруг блочного фундамента необходимо сделать небольшую отмостку – для этого достаточно придать примыкающему к наружной стороне блока грунту небольшой уклон.

Выложенный из блоков ленточный фундамент для бытовки

Сборка каркаса

На верхнюю поверхность уложенных блоков настилается несколько слоев рубероида, играющего роль гидроизоляции, а уже на них по периметру накладывается обвязка из деревянного бруса. Для конструкции такого типа толщина бруса не должна быть менее 100 мм – меньшее сечение просто не даст требуемых гарантий надежности.

Рубероид играет роль гидроизоляции

Такой способ монтажа бытовки своими руками имеет свои преимущества по сравнению с первым способом, при котором нижние стартовые бруски жестко привязываются к бетонному основанию. Главное преимущество – конструкция получается мобильной, ее достаточно просто перемещать с одного места на другое. Кроме того, наличие подпольного пространства дает гарантию сухости пола. При дополнительной обработке древесины антисептиком такая конструкция будет исправно служить очень долго.

Стены

Монтаж стен своими руками у бытовки с односкатной крышей, также как и в предыдущем случае, начинается с прикрепления к основанию угловых вертикальных стоек. Затем установленные бруски точно так же связываются по периметру горизонтально располагающимися деревянными перемычками. Готовый каркас обшивается выбранным материалом.

Крепление к основанию угловых вертикальных стоек

Следует учитывать один момент – поскольку крыша будет односкатной, одну из стен необходимо сделать немного (обычно порядка 0,5 м) выше противостоящей. Перепадом этих высот определится угол наклона ската, а величина этого угла зависит от местных климатических условий: при сильных снегопадах наклон должен обеспечивать свободный спуск снега с крыши, в теплых южных краях уклон может быть символическим, достаточным для скатывания дождевой воды.

Монтаж односкатной крыши

Каркас односкатной крыши – одна из самых простых строительных конструкций. Устанавливаются двое крайних стропил, затем между ними натягивается строительный шнур. По этому шнуру, с шагом примерно 0,6 м равномерно устанавливаются промежуточные стропилины. Для крепления рекомендуется использовать специальный профкрепеж – пластины, уголки, скобы. Материал для кровли может использоваться любой, обычно это шифер или профлист.

При расчете длины и монтаже стропильных балок не следует забывать о необходимости устройства с приподнятой и заниженной небольших (20-30 см) сторон бытовки свесов-козырьков. Над входной дверью можно дополнительно сделать небольшой навес.

Монтаж стропильных балок

Пол в бытовке своими руками делается двухслойным – черновой и чистовой. В качестве опор для чернового пола при небольших размерах помещения используются бруски основания, при большой площади есть смысл добавить несколько промежуточных лаг. К черновому полу прикрепляются бруски небольшого сечения – лаги для чистого пола. Пространство между ними зашивается ветрозащитным (пароизоляционным) материалом и заполняется любым доступным утеплителем. В последнюю очередь настилается напольное покрытие – обычно это листы ОСБ, фанера или строганные доски.

Пол заполняется утеплителем

Виды каркасных бытовок

Если исходить из критерия «цена – качество — комфорт», то наилучшим вариантом оказывается временное жилье, построенное по каркасной схеме. Популярность бытовок на несущем каркасе объясняется двумя факторами:

• Гибкость схемы строительства. Можно выбирать по вкусу материалы для утепления, отделки помещения и наружной облицовки, без привязки к конкретному типу устройства стен;
• Высокий комфорт и относительно простая технология строительства, прощающая ошибки даже малоопытным работникам.

В том случае, если в процессе работы допустить брак или сделать ошибку в расчетах, всегда можно исправить недоделку, хотя это и потребует дополнительных затрат и ресурсов.

Бытовка с деревянным каркасом

Жилой вагончик с каркасом из бруса и доски можно построить практически на любом грунте. Согласно технологии возведения бытовки-вагончика, обычно требуется сделать небольшой фундамент из кирпича, бетонных блоков или свай, на котором, как на пьедестале, последовательно наращиваются и устанавливаются:

• Основание пола будущего жилого помещения;
• Стойки каркаса стен и горизонтальные балки потолочного перекрытия;
• Укладывается утеплитель и набивается стеновая облицовка из деревянной вагонки, сайдинга или профлиста.

Благодаря разделению процессов каркасную бытовку можно одновременно строить бригадой из двух или десяти человек, всем найдется фронт работ. Бытовку можно делать одним заходом или собирать постепенно в течение нескольких недель или летних месяцев.

Единственной проблемой каркасной конструкции считается защита утеплителя и дерева от дождя и грунтовой влаги. Поэтому жилые блоки с деревянным каркасом либо пытаются построить и нарыть крышей за максимально короткий срок, либо используют для защиты специальные недешевые масляно-лаковые пропитки.

Бытовки с каркасом из металла

Помимо дерева, для сборки каркасной основы можно использовать металлический уголок, квадратную трубу любого профиля. Чаще всего бытовки на стальном каркасе строят для передвижных вагончиков с базой на металлических опорах.

Если загородный участок расположен на болотистой местности или на почвах с высоким уровнем грунтовых вод, использование металлического каркаса позволяет избежать деформации корпуса здания из-за морозного пучения.

Наиболее популярным вариантом считается использование каркаса от стального железнодорожного контейнера. Для того чтобы построить бытовку, вырезают листы стен и потолка, оставляя только каркас. Пол и потолок усиливают квадратной трубой 60х60 мм, в местах установки окон и дверных проемов вваривают коробки из стального уголка.

После закладки утеплителя стены обшивают профилированным листом.

Переносные бытовки

Не всегда строительство на загородном участке требует обустройства полноценного, хоть и временного, жилого помещения, бригада рабочих может приезжать на объект по отдельному графику. Но даже в такой ситуации потребуется сделать времянку-вагончик для организации самых простых бытовых условий, где можно принять душ, умыться, сходить в туалет.

Приведенный на схеме вариант бытовки можно сделать из деревянной вагонки, либо построить из стального оцинкованного профиля. В качестве облицовки для санузла лучше всего подойдут пластиковые панели, материал не боится влаги и не впитывает запахов.

Фундамент

Как построить бытовку — пошаговая инструкция строительства бытовки начинается с фундамента.

Особенность небольшой деревянной конструкции в ее незначительном весе. Но даже это не означает, что ее можно разместить непосредственно на земле. Для защиты от воздействия почвенной влаги (в том числе от осадков в виде дождя и снега) необходимо возвышающееся основание.

Самый простой вид — это столбчатый фундамент. Его прочности достаточно, чтобы выдержать вес бытовки. Для временного размещения (выставления горизонтального уровня) часто используют кирпичи или шлакоблоки, уложенные просто на землю.

Но в любом случае использовать лучше полнотелые блоки. Такой вариант как на этом фото даже для временного основания не самый лучший выбор, тем более что изначально блок уложен боком и давление приходится не на стенки, а на пустоты.

Строительство бытовки начинаем с основ фундамента.

Шлакоблок хоть и относится к бетону, но пустотелые блоки используют для строительства стен.

Даже столбчатый фундамент необходимо делать по правилам. Под каждое основание роют небольшое углубление, трамбуют дно, засыпают подушку из песка (не менее 20 см), которую поливают водой уплотняя, а уже сверху укладывают блоки. Песок предотвращает капиллярный подъем влаги выполняя роль дренажа.

Есть альтернативные варианты столбчатого фундамента.

На очищенную от верхнего слоя землю стелют геомембрану, сверху насыпают слой песка, а затем выкладывают из блоков основание.

Фундамент для бытовки

Вместо песка можно использовать щебень мелкой или средней фракции.

Как построить строительный вагончик

Даже тротуарная плитка крупного формата может послужить основанием для столбчатого фундамента из блоков.

Для постоянной дислокации возможно применение в качестве столбов асбестоцементных труб, врытых на глубину промерзания грунта и заполненных бетоном. Это если строится не строительный, а дачный вагончик бытовка.

Расстояние между столбами обычно выбирают исходя размеров 1.5-2.5 метра. Поэтому, кроме угловых опор, будут еще 1-2 дополнительные по периметру плюс внутренние (под перегородки и для бруса, обеспечивающего жесткость чернового пола).

Кроме столбчатого, применимо обустройство плитного фундамента. Конечно, железобетонный монолит для такого строения избыточен, а вот тротуарная плитка крупного формата на отсыпном основании из песка вполне подойдет.

Обустройство бытовки

Наружные стены вагончика-бытовки обшивают вагонкой или плитами ОСБ, если предполагается отделка под покраску. В этом случае свесы по периметру крыши недостаточно велики, или само строение располагается на открытой площадке, наружные стены лучше всего зашить профилированным кровельным листом. По верхней и нижней кромке листа вырезаются вентиляционные окна, или лучше построить самостоятельные продухи для водяного пара.

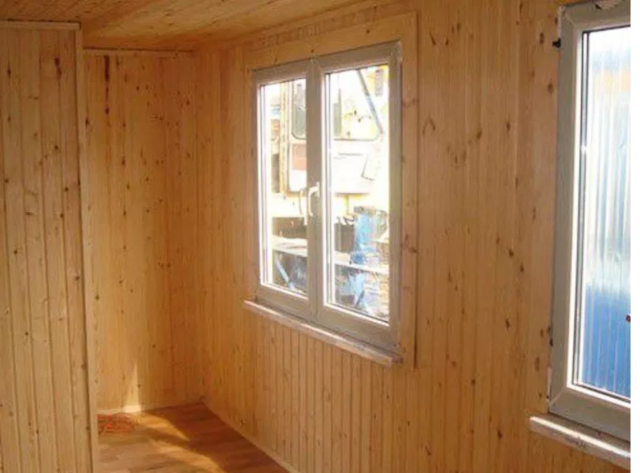

Внутренняя отделка бытовки

В том случае, если здание планируется построить с последующим перепрофилированием под баню или гостевой домик, то наилучшим вариантом отделки считается облицовка стен и потолка обычной вагонкой.

После двух-трех лет эксплуатации бытовки материал темнеет, по нижней кромке может появиться темный налет сырости и даже плесени, поэтому для стен редко используют что-либо другое.

Исключением остается санузел и душевой блок бытовки. В этом случае стены и потолок лучше всего сделать на основе пластиковых панелей.

Освещение в бытовке

По правилам пожарной безопасности в обязательном порядке должны освещаться выход из помещения и место установки нагревательного прибора, печки, калорифера. Остальное помещение оборудуют освещением по собственному усмотрению. Обычно бытовку делят на две части, в которых нужно сделать плафонные светильники, — на санузел и зону отдыха.

Всю электропроводку бытовки монтируют в металлических гофрах. Все линии должны располагаться поверх облицовки стен. Место под ящик с автоматом защиты и пакетниками выбирают так, чтобы рабочая панель освещалась потолочным светильником.

Водоснабжение и канализации в бытовке

Подвод воды и сливных коммуникаций вовнутрь помещения выполняется через черновой пол вагончика. Чтобы трубы не перемерзли в зиму, под канализацию и водопровод в грунте строят кессон или коллектор, утепляют пенополистиролом и закрывают пластиковым коробом.

Для мобильных и летних вариантов вагончика можно построить подключение к воде и стоку с помощью гибких и гофрированных труб.

Выбираем конструкцию

Во время строительства коттеджа или большого дома никак нельзя обойтись без временного жилища, где бы строители могли отдыхать. Его установка должна выполняться быстро и иметь бюджетную стоимость. Отличным вариантом для решения этой проблемы является монтаж своими руками каркасной бытовки 3х6 м. В дальнейшем она сможет послужить также вместительным местом для хранения старых вещей, хозяйственного инвентаря и велосипеда.

Для этого можно сделать следующее.

Купить готовый контейнер. Его понадобится только установить на посыпку из гравия. Этот вид бытовок считается самым доступным и простым. Единственное, что могут возникнуть сложности во время транспортировки.

Изготовить каркасную конструкцию. Это самое оптимальное решение, так как строительство не потребует больших финансовых затрат. Каркас можно изготовить из дерева или металла. Деревянные конструкции легко укрепляются на фундаменте, быстро разбираются и привлекательно выглядят в ландшафтном дизайне участка. У металлических конструкций каркас сварной, они характеризуются прочностью и долговечностью.

Применить сборно-щитовой способ. Это самый простой вариант изготовления бытовки, для монтажа которой вначале собирается щит из рам и досок. Рамы собираются на земле, после чего выполняется их обшивка досками, в итоге получается короб. Завершается изготовление бытовки настилкой полов и обшивкой таких поверхностей, как потолок и стены, для чего обычно используют листы ДСП или фанеры. Кроме этого, устанавливаются двери.

Как только тип конструкции выбран, остается решить вопрос с подготовкой документации. Для этого готовится проект будущей бытовки и смета. Постройка 3х6 м считается универсальной, поскольку может служить, как местом для отдыха, бани, так и мастерской или кладовой. Обычно при создании проектов выбирается типовая схема с жилым помещением и тамбуром (13,5 и 4,5 м2). По желанию можно добавить перегородки, которые будут отделять складское помещение, кухню и санузел от жилой комнаты. В чертежах обязательно обозначаются оконные проемы и внутренние двери.

Что же касается сметы, то чтобы правильно рассчитать всю стоимость сооружения бытовки, нужно учитывать не только расходы по закупке стройматериала, но и стоимость их доставки, монтаж.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Ставим на фундамент

Если контейнер или бытовка будет установлен на долгий срок, стоит сделать качественное основание. Для этой задачи есть несколько вариантов фундамента.

Ленточный фундамент мелкого заглубления

Такой фундамент можно считать капитальным и подходит он если блок контейнер будет размещаться на этом месте постоянно.

Основание ленточного типа для установки бытовок на даче своими руками применяют в тех случаях, когда ожидаемый срок эксплуатации сооружения превышает 10 лет. Для устройства опорной ленты выкапывается траншея шириной 300 мм и глубиной 500-700 мм. Разметка траншей должна соответствовать периметру бытовки.

После выполнения земляных работ в траншею укладывается арматурный каркас из 4-х продольных струн диаметром 10 мм и заливается бетонная смесь марки М300-М400. Установку вагончика можно произвести через 72 часа после твердения бетона. Не допускается применение ленточных конструкций на пучинистых, заболоченных, песчаных грунтах и при высоком уровне грунтовых вод.

Фундамент столбчатого типа

Столбчатые основания под бытовку применяют на устойчивых почвах и ровных горизонтальных площадках. Конструкция опор предусматривает наличие широкой площадки в нижней части и вертикальных каменных столбов. В зависимости от устройства нижней рамы бытовки наличие ростверка, соединяющего столбы, может быть необязательным. Столбовые опоры должны быть расположены по углам сооружения и по периметру с расстоянием между ними не более 2,0 метра.

Столбы могут быть выложены из полнотелого глиняного кирпича, бутового камня или отлиты из бетона. Работы начинаются с выкапывания ям размером 50х50 см и глубиной 0,5-0,7 метра. На дно ямы подсыпается песок и укладывается арматурный каркас. После этого заливается опорная площадка из бетона высотой 25-30 см.

Через 3-4 дня устанавливается короб опалубки сечением 30х30 см и заливаются армированные бетонные столбы или выкладывается каменная кладка. Разметка положения столбов определяется конфигурацией рамы несущего каркаса бытовки.

Применение винтовых свай

Свайное основание для бытовки применяют на слабоустойчивых грунтах или при сложном рельефе со значительными перепадами высот. Допустимая длина свай позволяет обеспечить опору на устойчивые слои грунтов при глубине до 6 метров. Сваи устанавливаются по углам бытовки и на расстоянии 1,5-2,0 метра друг от друга.

Ввинченные сваи обрезаются по одному горизонтальному уровню и соединяются между собой с помощью швеллера или двутавровой балки. Бытовка устанавливается на сваренный ростверк и фиксируется при помощи сварки или болтов.

Основание из фундаментных блоков

Эта конструкция является самой простой для монтажа. Однако высокая стоимость блоков приводит к удорожанию конструкции, которая будет целесообразной при наличии материалов бывших в употреблении.

Схема установки блоков

Блоки размещают перпендикулярно продольным опорным лыжам каркаса бытовки через каждые 1,5-2,0 метра. Если длина блока меньше ширины бытовки, то устанавливается два опорных элемента. В местах установки блоков должны быть выкопаны ямы глубиной 10-15 см и подсыпаны песком. Толщина песчаного слоя должна обеспечить установку блоков на один горизонтальный уровень.

Установка бытовки на готовый фундамент

После устройства основания под бытовку необходимо проверить положение опорных точек на одном горизонтальном уровне и приступить к установке купленного вагончика или изготовлению конструкции своими руками. В последнем случае собирается несущая рама на которой закрепляется несущий каркас и все остальные элементы бытовки.

Установка на покрышки

Автомобильные покрышки, заполненные раствором или песком, так же могут быть надежным основанием для установки такой конструкции. Это относительно дешевый вариант, если у вас есть они в наличии и для эксплуатации не пригодны. Нужно только выставить уровень, это будет сделать сложнее чем всеми остальными способами, и заполнить внутреннее пространство бетонным раствором, покрышки будут служить роль несъемной опалубки.  После его застывания можно проводить монтаж.

Что такое бытовка и её предназначение

Бытовка — это небольшое по габаритам, недорогое и комфортное строение, которое легко перевозится или перемещается. Изготавливаться она может из разных видов строительных материалов. Основное предназначение бытовки заключается в хранении инвентаря и проживании в ней строительных бригад. Кроме того, её можно оборудовать в качестве производственной или офисной временной конструкции.

Металлические бытовки с одной комнатой предназначены для размещения строительных бригад и хранения различного инвентаря

Виды современных бытовок

В зависимости от используемого материала бытовки существуют следующих видов:

• металлические — срок эксплуатации такой конструкции минимум 10 лет. Металлическая бытовка имеет крепкий каркас, поэтому её можно часто перемещать;

Металлическая бытовка имеет стандартные габариты, позволяющие перевозить её на платформе крана-манипулятора

Деревянные бытовки чаще используются на дачных участках и в загородных домах

В зависимости от предназначения бытовку можно использовать для устройства:

1. Вагона-дома. Подобный вид передвижной конструкции комплектуется зимой полозьями, а летом — колёсами. Предназначается такой вагон-дом для людей, работающих вахтовым методом, или съёмочных групп. Кроме того, он может быть использован в качестве офиса, помещения для сушки спецодежды или отдыха.

Перемещаемый вагон-дом на колёсах можно прицепить к тягачу и отбуксировать в необходимое место

Внутри бытовки-склада размещают стеллажи для удобного хранения товара

Бытовка-столовая может использоваться для организации питания на строительных площадках

Стационарные офисные бытовки устанавливаются на строительных и торговых площадках, автостоянках и других открытых территориях

В специально отделанных бытовках люди могут жить длительное время

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Самостоятельная сборка каркасных бытовок 6х3

Любое строительство, особенно на начальных этапах, требует наличия специальных подсобных помещений для безопасного хранения материалов и инструментов — бытовок. Достаточно большая и качественно построенная бытовка способна годами обеспечивать рабочим комфорт во время отдыха и защиту от погодных условий, в той или иной степени заменяя полноценное жилище. После завершения стройки бытовка может найти себе применение на другом месте, или послужить в качестве сарая.

Несмотря на широкий выбор доступных в продаже моделей каркасного или контейнерного типа, их цена доступна только расточительным хозяевам или строительным подрядчикам, постоянно переезжающим с места на место. При постройке частного дома или дачи намного дешевле и практичней выйдет самостоятельно построить каркасную бытовку, сразу закладывая в нее все особенности, которые могут пригодиться в будущем.

Плюсы и минусы каркасной бытовки

• Цена — каркасные модели намного дешевле своих брусовых и контейнерных аналогов, особенно в деревянном исполнении.
• Вес — каркасно-щитовые конструкции очень легки.
• Универсальность — при сборке можно вложить в бытовку такие характеристики, которые нужны конкретному владельцу.
• Легкость монтажа — для сборки достаточно 1-2 человека и минимум инструментов.
• Простота разборки — при необходимости демонтировать бытовку можно еще быстрее, чем собрать.
• Относительная легкость перевозки — металлических, или деревянных в демонтированном виде. Собранные деревянные конструкции хрупки, и требуют особой техники для перевозки.

Минус один, но весьма весомый — малая долговечность, особенно в постоянных переездах, поэтому такой вариант плохо подходит для профессиональных строителей.
