Быстросъем для шланга

Шланговое быстросъемное соединение

Выделяют следующие типы соединений

• Быстросъемное соединение типа Камлок;
• Сухого типа DRYLOK;
• KAMVALOK;

DRYLOK

Это быстросъемное соединение сухого типа, предотвращающее потери перекачиваемых  веществ по трубе. Одним движением рычага открывается вентиль.  Его  предназначением  является  безопасная передача вредных жидких веществ (кислота, растворители или нефтепродукты).  Способствует предотвращению непредвиденных разливов, не дает соединению разойтись при  открывании клапана. Благодаря чему потери  сводятся до минимального  и снижаются риски  в  дальнейшей работе.

KAMVALOK

Предназначен для использования при транспортировке жидкостей для минимальных  потерь при разъединении трубопроводов. Данный тип  используется в  производстве  таких  продуктов, как краски, лаки, клей, жирные кислоты, лекарства, жидкое мыло и т. п.

Конструкция и размерная таблица

Две основные части — муфта и ниппель составляют быстросъемные соединения.

К сведению: Эти части еще носят название «мама» и «папа».

Конструкция обычной муфты или «мамы» состоит из таких элементов:

• корпуса;
• фиксирующий зажим;
• инверсного вентиля;
• компрессорного кольца для стыковой;
• уплотнительного кольца для стыковой запайки;
• присоединительного адаптера.

Могут быть и другие варианты составляющих изделий , но их намного меньше, чем в стандартной  комплектации.

Ниппель состоит из:

• корпус;
• инверсный вентиль;
• присоединительного переходника;
• уплотнительного элемента.

В ассортименте подобных изделий имеются с различными размерами диаметра, длинной, весом.  Распространенный размер 12-150 миллиметров в диаметре.

Принцип действия

Быстросъемное устройство соединяется в следующем порядке:

• Сначала производят отжатие запорной внулки фитинга в направлении переходника. При этом происходит отхождение зажимных шариков и муфта легко встает в соединительную трубку.
  Подготовленная ранее муфта встает в ниппель.
• Далее нужно сделать так, что бы втулка разжалась. Как следствие происходит надежная  фиксация муфты в ниппеле и открытие обратного клапана.

Группы быстросъемного соединения

БС подразделяются на 3 группы:

• без клапана;
• с односторонним клапаном;
• клапана расположены с двух сторон;

Быстросъемные соединения имеют защелкивающийся механизм, благодаря чему более легко  проходят работы по соединению таких устройств.

На сегодня имеется огромный ассортимент данных устройств. На рынке можно встретить такие виды изделий, как БРС с клиновой фиксацией, от зарубежных  марок,  ISO с  цилиндрическим  вентилем  распределительного приспособления.

Устройства БРС осуществляют соединение гибких шлангов, металлических или пластиковых  труб. В разных водопроводах предполагаются разнообразные варианты быстроразъемных фитингов (муфта, тройник, крестовина). Данные соединительные устройства производятся с помощью  специального зажимного инструмента называемого цангой. С помощью цанговых соединений  осуществляется перехождение на резьбу.

Рекомендации по выбору

Широкий ассортимент быстросъемных изделий вводит в замешательство обывателя. Большая часть коннекторов взаимозаменяемы. Если изделие выбирается для поливочных целей на даче-огороде, можно рассмотреть недорогие экземпляры из пластика или с оцинкованным напылением. Соединение для шлангов водонапорного типа может быть и резьбовым, и обжимным. Метод сборки деталей требует технических навыков.

Чтобы БРС были действительно качественными, необязательно приобретать дорогие нержавеющие элементы из металла. Пластиковые изделия тоже будут отвечать всем требованиям безопасности, особенно если окажутся фирменными, заводского производства. Кустарные переходники обычно легко приходят в негодность, из-за чего может произойти разлив, хорошо, если только воды

При сборке систем, транспортирующих токсичные вещества, важно не допустить их разгерметизации, к которой могут привести соединители кустарного производства

О том, как выбрать быстросъемные соединения для шлангов, смотрите в следующем видео.

Особенности

Кроме поливочной системы, быстросъемные соединения могут использоваться в агрегации с компрессорным оборудованием. Например, при покрасочных работах, для подачи воздуха. Все эти системы требуют подключения определенных шлангов. Эксплуатационные особенности быстросъемных соединений различны. Эти детали для соединения шлангов имеют общие характеристики.

• Компактность. Легкий вес соединительного элемента значительно упрощает его эксплуатацию.
• Высокая коррозионная стойкость. Современные материалы изготовления обеспечивают этот фактор.
• Надежность крепления. Это обеспечивается формой изделия. За счет сочетания ступенчатых деталей и уплотнительных колец элементы обеспечивают повышенную степень герметизации.
• Геометрическая форма изделия позволяет быстро подключать и отключать соединение. Быстрая смена шлангов позволяет расширить возможности использования оборудования.
• Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку. Специальных навыков и профессиональных инструментов для этого не нужно. Многие современные соединения снабжены автоматикой. Для скрепления двух частей шланга на разъем достаточно немного надавить.

Если автоматики в коннекторе нет, нужно осуществить следующие действия. Отожмите стопорную втулку на муфте. Выполните отжим в сторону адаптера. Зажимные шарики отойдут, а муфта вставляется в ниппель. Далее разожмите втулку. Это обеспечит надежную фиксацию втулки в ниппеле. После фиксации откроются обратные клапаны, что обеспечивает свободное поступление жидкости или воздуха по шлангам. Быстросъемные соединения могут быть и не оснащены клапанами. Также эта деталь может быть расположена с одной или обеих сторон БРС.

Особенности изделий предполагают широкий выбор быстросъемных соединений. Виды бывают следующими:

• БРС с клиновидным фиксатором;
• изделия кулачкового типа;
• европейские соединения, которые отличаются от отечественного стандарта;
• соединители с клапаном.

Материалы изготовления

Быстросъемный штуцер может быть изготовлен из нержавейки, углеродистой и легированной стали. После изготовления деталь может покрываться специальным цинком. Такое покрытие предотвращает появление ржавчины. Если штуцер используется в неагрессивной среде, то можно брать и без цинка. Каждый из материалов имеет свои особенности.

1. Нержавейка. Позволяет надежно и герметично соединить шланг с системой. Использоваться может как в стальном, так и в комбинированном трубопроводе. Элементы не боятся высоких температур и не поддаются коррозии. Нержавейка не вступает в химические реакции и стойко переносит механические воздействия.

2. Латунь. Обычно штуцер применяется в трубопроводах и инженерных системах. Такие детали не боятся воды и внешних воздействий, отличаются прочностью и износостойкостью. Латунные элементы позволяют экономить затраты энергии за счет низкой электропроводности. Штуцеры легко выдерживают давление в 16 бар и температуру 120°С.

3. Пластик. Такие штуцеры применяются в бытовых целях. Это хорошее решение при организации полива цветов или огорода. Пластик довольно прочный и легкий. Использовать такие штуцеры очень удобно. Однако при неаккуратном обращении есть риск, что пластиковый элемент сломается. Обычно это не пугает домашних мастеров, так как стоимость очень доступная.

Особенности

Штуцер быстросъемный – фитинг для быстрого подключения и отключения шланга к какой-либо системе. Популярность детали связана с особенностями применения. Именно такой штуцер встречается в быту и промышленности примерно с одинаковой частотой.

Перечислим его ключевые особенности.

1. Компактность. Соединение получается легким, что значительно упрощает его использование.

2. В производстве используются материалы, которые не ржавеют.

3. Поверхность имеет несколько ступеней, что обеспечивает максимально надежную фиксацию шланга. Дополнительно можно использовать уплотнители для большей герметизации.

4. Строение штуцера позволяет быстро и без лишних усилий снять шланг и потом подключить обратно.

Быстросъемный соединительный элемент, как и любой другой, имеет свои преимущества и недостатки. Так, деталь можно найти практически в любом магазине, она распространенная и отличается дешевизной. При использовании такого штуцера стыки получаются максимально герметичными. Есть и другие преимущества.

• Собирать систему с таким штуцером довольно просто, времени потребуется мало. При необходимости и снять шланг очень легко.

• Изделие многоразовое. Его можно снять из одной системы и установить на другую.

• Даже после долгой эксплуатации соединительный элемент не теряет своих свойств.

Характеристика быстросъемных соединений для воды и воздуха

Быстросъемные соединения приобретаются в комплекте, куда входят специальная муфта, ниппель, Т-, L-, Y- и Х-образные переходники, резьбовые адаптеры и штуцеры под хомут. Муфта, именуемая «мамой» изделия, состоит из корпуса, зажимного фиксатора, поворотного вентиля, стыкового и уплотняющего колец и соединительного адаптера. Ниппель, который называют «папой» детали, состоит из корпуса, присоединительного элемента, полуоборотного вентиля, уплотняющего кольца.

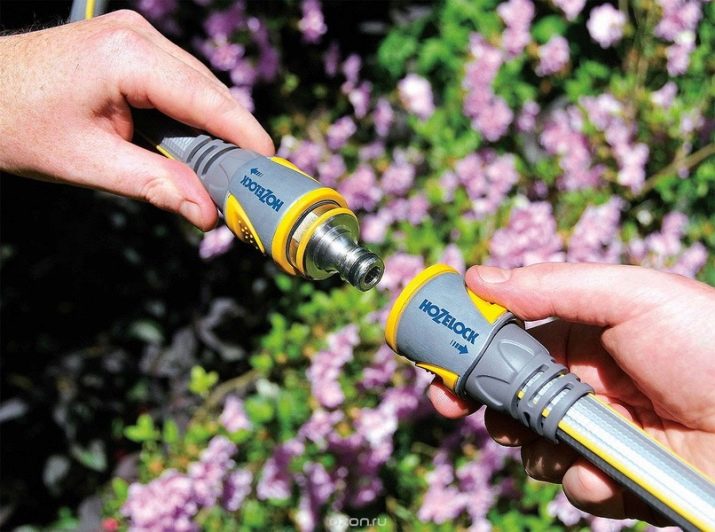

Перед тем как соединить два шланга, следует отжать на муфте стопорную втулку в сторону адаптера.

Соединение двух элементов шланга посредством быстросъема выполняется без использования инструмента. Перед тем как соединить два шланга для полива одного диаметра, следует отжать на муфте стопорную втулку в сторону адаптера. Муфта вставляется в ниппель, что осуществляется благодаря отхождению зажимных шариков. Далее выполняется разжим муфты, это создаст надежную фиксацию в ниппеле втулки. Обратные клапаны после соединения откроются, что будет способствовать свободному движению по шлангам рабочей среды.

На заметку! Для снятия быстросъемника вышеперечисленные манипуляции выполняются в обратном порядке.

Некоторые модели современных быстросъемов оснащены автоматикой. Перед тем как соединить два шланга для полива, необходимо прижать их друг другу через фитинг.

Материал для изготовления и конструктивное исполнение фитинга

Быстросъемные соединения изготавливаются из нержавеющей или легированной стали, алюминия, бронзы, титана, других металлических сплавов и полимерных материалов в виде полипропилена, ПВДФ или полиимида. В качестве уплотнительных колец используются эластомеры на основе каучука, фторэластомеры или материалы, состоящие из полипропилена и этилена.

Быстросъемные соединения изготавливаются из нержавеющей стали, алюминия, бронзы, титана и других металлических сплавов

Для обеспечения длительного периода эксплуатации металлические фитинги дополнительно подвергаются антикоррозионной обработке с выполнением защитного слоя посредством никелирования, хромирования, гальванизации или нанесения другого твердого покрытия.

Пластиковые варианты преимущественно используются для бытовых нужд при организации системы полива. Металлические изделия целесообразно применять в качестве быстросъемов для топливных шлангов.

Быстросъемные соединения кулачкового типа выпускаются с клиновидным фиксатором или клапаном. Их можно использовать для стыковки пластмассовых или металлических труб, гибких подводов. Некоторые фитинги оснащены специальным зажимом в виде цанги.

Фитинги выпускаются в широком ассортименте, они различаются по диаметру, длине и весу. Что касается сечения, можно приобрести быстросъемы для шлангов ½ дюйма, а также изделия размером до 150 мм. Данная величина должна соответствовать диаметру шланга. Быстросъем для шланга ¾ применяется для рукава 19 мм. Соединитель размером 1 дюйм соответствует шлангу сечением 25 мм, а ½ дюйма – 12 мм. По индивидуальному заказу выпускаются нестандартные фитинги диаметром до 540 мм.

В качестве уплотнительных колец используются эластомеры на основе каучука

Разновидности быстросъемных соединений для шлангов и труб

В зависимости от расположения и количества клапанов различают три вида быстросъемных фитингов. Первый тип имеет свободный проход, не содержащий клапана. Второй вариант оснащен клапаном с одной из сторон. Третий тип оборудован двумя клапанами с обеих сторон.

Быстросъемные соединения могут иметь различные виды разъема. Изделия кулачкового типа называют камлоками. Они способны быстро и легко состыковать гибкие шланги, подключить рукав к емкости. Кулачковый фитинг характеризуется повышенной стойкостью к вибрациям без использования дополнительных закрепительных изделий. Это идеальный вариант быстросъема для компрессора.

Для стыковки гибких подводок системы для перекачивания сухой среды используются быстросъемы типа Drylok. Такой фитинг имеет рычажный вентиль, одним нажатием на который обеспечивается открывание и закрывание магистрали. Данные быстросъемники снижают вероятность возникновения повышенного давления в трубах, которое может вызвать непредвиденные разрывы.

Европейские соединения отличаются от отечественного стандарта

Для соединения трубопроводов магистрали по транспортировке клея, лака, краски и прочих кислот используются промышленные быстросъемные соединения KAMVALOK.

Статья по теме:

Быстросъемные соединения шланга могут иметь прямую или угловую конфигурацию, а также существуют трех- и четырехсторонние фитинги.

Виды и размеры

Быстросъемные штуцеры бывают очень разные, выбираются в зависимости от сферы использования. Переходник может использоваться в гидравлических и пневматических системах. Так, для работы с воздухом нужна прочность, а для воды – защита от коррозии. Поэтому использовать один и тот же штуцер в обоих случаях вряд ли стоит. Основные группы быстросъемных соединителей:

• со свободным проходом, без клапана;

• с клапаном на одной стороне;

• с двумя клапанами.

Для фиксации рукавов в воздушной системе используются элементы с защелками. Соединение в этом случае получается максимально надежным. При этом снять элемент можно буквально за пару секунд. Пневматика позволяет использовать переходники с зажимами, а вот в случае с водными системами такой вариант не используется.

Ассортимент быстросъемных штуцеров очень большой. Всегда можно найти подходящую модель для решения конкретной задачи

Важно подобрать не только тип, но и материал. Специальные виды:

• с фиксирующим клином;

• кулачковые;

• европейского производства;

• ISO с коническими клапанами.

Размер обычно 1/4, 3/4 дюйма – это самые популярные варианты. Условный проход варьируется в пределах 12-150 мм. Это позволяет использовать штуцер со стандартными гибкими шлангами. При необходимости можно дополнительно уплотнить место стыка.

Область применения

Различные материалы изготовления позволяют применять быстросъемы как в быту, так и в промышленности. Основные варианты:

• ПВХ;
• резина;
• силикон;
• латунь.

Если в быту шланги нужны для поливочных работ, то в производственных цехах с помощью быстросъемов присоединяют шланги к пневматическим инструментам, гидравлическим системам. Быстросъемным соединением для шланга можно удлинить гибкий элемент, тем самым сделать возможным перемещение оборудования на более удобное место. Быстроесъем в поливочной системе упрощает ее сборку, позволяя проводить работы без отключения подачи. Быстросъемы позволяют легко соединять шланги с насосами и другими элементами для полива (дождевателями, переходниками).

При этом если в таких сферах, как автопромышленность, авиастроение, оборонка, энергетика, медицина, горнодобывающее производство не допускается использование пластмассовых соединений, то в системах водоснабжения оно даже приветствуется. Надежные соединения деталей для воды не всегда должны быть дорогостоящими. Главное условие выбора – совпадение размеров и диаметров, соответствие рабочему давлению магистрали.

Если у вас в руках ниппель и муфта, соединить можно изделия только одинакового размера. При выборе стоит учитывать, что типы соединений могут быть снабжены как внутренней, так и наружной резьбой. Особенно внимательно нужно отнестись к выбору соединений для пневмоинструмента. Исполняются такие изделия из ударопрочной стали с защитой от коррозии. Быстросъемы обычно приобретаются в комплекте, который включает:

• специальную муфту;
• ниппели;
• переходники L-, X-, Y-, а также T-образные;
• штуцеры под хомут;
• резьбовые адаптеры.

При правильной сборке такой быстросъем будет функционировать как при минусовых, так и при плюсовых температурах. Быстросъемы для профессиональных сфер обычно имеют более длительную гарантию в сравнении с устройствами бытового назначения. Для сборки системы водоснабжения достаточно пластмассовых изделий. Такие соединители отличаются функциональными возможностями. Например, в изделиях может присутствовать запирающих механизм или функция «автостоп».

Быстросъемы хорошо агрегируют с поливочными насадками, имеют защиту от перегибов шланга. Цена изделий зависит от наличия дополнительных функций, но в целом она ниже, чем стоимость профессиональных латунных экземпляров. На рынке можно найти ударопрочные пластмассовые соединители, имеющие покрытие из оцинковки. Цена изделий выше предыдущих вариантов, но ниже стоимости экземпляров с дополнительным резиновым покрытием. Считается, что данные элементы удобнее в работе, так как менее скользкие в сравнении с пластиковыми или оцинкованными вариантами.

Серия быстроразъемных соединений европейского стандарта

Элемент «розетка»:

Элемент «штекер»:

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

Что представляет собой быстросъем для шланга и труб

Быстросъемные разъемы представлены фитингами определенного типа, которые используются для соединения двух сегментов труб или шлангов за короткий промежуток времени без применения инструментов. Такие элементы заметно упрощают процесс монтажа системы подачи и распределения жидкости. Также нашли свое применение быстросъемы для шланга компрессора.

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.
