Как делается буржуйка из газового баллона

Что нужно подготовить?

Из инструментов необходимо собрать:

1. сварочный аппарат (200А);
2. шлифмашинку – «болгарку», лучше с дисками диаметром не менее 180 мм;
3. электроды;
4. круги для шлифовки и отрезания металла;
5. молоток, очищающий шлак от сварки;
6. щетку с металлической щетиной;
7. метр складной, рулетку, мел или маркер для разметки;
8. дрель и сверла нужных диаметров;
9. зубило, молоток обычный и плоскогубцы.

Из материалов, кроме одного или двух газовых баллонов, необходимо приобрести:

1. лист металла, толщиной не менее трех миллиметров — он пригодится для устройства варочной плиты и зольника;
2. готовые чугунные дверцы, или же их тоже можно изготовить самостоятельно из металлического листа или вырезанного из баллона куска металла;
3. дымоотводную трубу;
4. уголок или толстую арматуру – они потребуются для изготовления ножек и колосника. Последний можно приобрести в готовом виде (из чугуна) или устроить его с помощью отверстий, просверленных в дне баллона.

Здесь же нужно отметить, что для изготовления такой печки подойдет как стандартный газовый баллон, так и баллон небольшого размера.

Как говорилось выше, печка из баллона может быть вертикальной и горизонтальной. Выбрать нужную можно исходя из количества места, отведенного для установки буржуйки и удобства ее эксплуатации.

Подготовка баллона

Правильная подготовка баллона — это очень важное мероприятие перед началом работы, особенно если буржуйка делается из емкости, в которой не так давно находился газ. Остатки газа могут оставаться внутри, и при резке, которая сопровождается искрами, баллон может взорваться

• Поэтому сначала необходимо открутить вентиль, расположенный сверху баллона, и освободить проход для выхода остатков газа — эта процедура потребует некоторого времени. Лучше оставить емкость в открытом состоянии на ночь на открытом воздухе или в хорошо проветриваемом нежилом помещении, а еще лучше — заполнить его водой до самого верха.
• Далее баллон переворачивают и сливают образовавшийся конденсат. Он имеет очень неприятный запах, поэтому этот процесс также нельзя проводить в помещении, где проживают люди.

Промытая емкость уже не таит никакой взрывоопасности при работе с ней, и можно смело приступать к процессу резки.

Разновидности печек в зависимости от расположения: вертикальная модель

В зависимости от того, в какой плоскости будет располагаться металлический резервуар, выделяют два типа самодельных буржуек: вертикальные и горизонтальные. Каждая из этих разновидностей отопительных устройств имеет свои преимущества и недостатки.

Печь из бочки вертикального типа устанавливается не на пол, а на ножки. Чтобы выполнить дверцу, потребуется вырезать боковую часть резервуара и снабдить ее петлями

Важно запомнить, что петли необходимо фиксировать к бочке и дверце не с внутренней, а с наружной ее части

Обязательным элементом такой конструкции является металлическая пластина с перфорированием, которую именуют колосником. Для фиксации такой решетки можно воспользоваться обычными уголками. Для того чтобы выполнить поддувало, потребуется подготовить металлическую трубу с шиберной заслонкой. Толщина стенок металла должна быть достаточной, иначе конструкция быстро прогорит.

Печь из бочки вертикального типа всегда устанавливается не на пол, а на ножки

Заслонка для дровяной печи длительного горения, расположенной в вертикальной плоскости, фиксируется на специальные болты. При розжиге топлива внутри резервуара следует до предела открывать поддувало.

В верхней части канистры необходимо выполнить отверстие в форме круга. Оно понадобится для того, чтобы подсоединить к самодельной печке дымоходную конструкцию. Стыковка трубы с металлической поверхностью производится с помощью сварочного оборудования.

Функция колосника заключается в защите днища канистры от прогорания, а также в удержании тепловой энергии. Таким образом, этот элемент является необходимым при монтаже самодельной печи длительного горения.

Перед началом сборки рекомендуется составить индивидуальный чертеж устройства. Он должен быть максимально подробным, содержать рисунок будущего агрегата и его отдельных составляющих, а также обозначать их габариты.

Чтобы выполнить дверцу, потребуется вырезать боковую часть резервуара и снабдить ее петлями

Конструктивные особенности определяются в зависимости от назначения устройства и места, где оно будет располагаться. При желании можно скачать уже готовый чертеж буржуйки в интернете. Однако в этом случае необходимо не ошибиться с ее объемом.

Вертикальная разновидность самодельного отопительного устройства отличается простотой сборки. Найти применение такому агрегату можно как в частном доме, так и на даче. Дрова, используемые для растопки отопительного устройства такого типа, подбираются в зависимости от габаритов топки.

Печка из бочки: особенности горизонтальной модели

Из бочки, которая имеет объем 200 л, также можно выполнить отопительное устройство, располагающееся в горизонтальной плоскости. В этом случае тоже необходимо подготовить опорную конструкцию. Ее высота рассчитывается с учетом индивидуальных эксплуатационных особенностей. При выборе этого показателя в первую очередь нужно ориентироваться на габариты помещения, в котором будет устанавливаться самодельный отопительный прибор.

В чертеже печи нужно учесть особенности ее расположения. Сборка такой конструкции происходит практически идентичным образом, как и в случае с вертикальным отопительным прибором. Рассмотрим более подробно процесс самостоятельного изготовления буржуйки из металлической канистры.

Из бочки объемом 200 л, можно выполнить отопительное устройство, располагающееся в горизонтальной плоскости

В дне резервуара необходимо выполнить отверстие, которое будет использоваться для удаления золы. При этом нужно понимать, что его параметры не должны быть слишком большие. Далее потребуется изготовить зольник. В качестве материала для этого элемента применяется обычный металлический лист соответствующей толщины. Затем его следует состыковать с нижней частью отопительного прибора. Для этого принято использовать сварочное оборудование.

При обустройстве зольника необходимо предусмотреть смотровое окошко, через которое будет производиться очистка этого отсека. Далее выполняется монтаж дымоходной конструкции. В этом случае существует два распространенных варианта расположения трубы – на задней стенке или в верхней части.

Буржуйка длительного горения, расположенная в горизонтальной плоскости, может использоваться не только для обогрева гаражных помещений, подвалов и хозяйственных построек, но и для приготовления пищи. Для этого ее оснащают специальной варочной панелью. Такое устройство является мобильным, поэтому его можно вывозить на природу.

Бочка объемом 200 литров устанавливается горизонтально поверхности, в положении лежа

Вертикальная буржуйка из газового баллона

Берется обычный ненужный газовый баллон

При изготовлении этой модели баллон устанавливается в обычном для него положении, горловина полностью освобождается, затем производится разметка с помощью рулетки и маркера.

Возможный вариант разметки для вертикальной буржуйки

Далее с применением шлифмашинки (либо с помощью газового или плазменного резака) вырезаются отверстия для устройства топки и поддувала.

Прорезание проемов для дверец

Следующим шагом идет устройство колосника между камерой топки и поддувалом. Так как этот элемент нужной формы и размера найти сложно, его делают из арматуры. Ее нарезают отрезками нужного размера и приваривают на заранее отмеченное место.

Колосник можно выполнить из арматуры

• Далее устанавливаются дверцы — для их изготовления отлично подойдут вырезанные куски металла. Их устанавливают на приваренные к корпусу баллона петли.
• На дверцы нужно обязательно установить задвижки или щеколды — они должен надежно удерживать створки во время топки.
• В верхней части баллона, при желании, можно устроить небольшую варочную поверхность. Она всегда пригодится для того, чтобы приготовить кофе или чай или поджарить яичницу. Эта панель изготавливается из металлического листа.

На такую поверхность просто просится водогрейный бак

• На фото представлен вариант подготовительной основы не просто для варочной панели, а для установки сверху емкости для подогрева воды, сделанной по типу самовара. Труба, выходящая из топки, будет проходить через емкость с водой, нагревая ее.
• Все швы, которыми привариваются любые детали печи, должны быть герметичны.
• Дымоходная труба может быть установлена в верхнюю часть печи или боковую стенку. Из помещения дымоход выводится через стену строения или крышу.

Такое расположение газового баллона помогает сэкономить площадь помещения, так как печь получается компактной и аккуратной. Особенно она хорошо подойдет для гаража или маленькой комнаты на даче.

Схемы печи-буржуйки на дровах для дачи

Железные печи буржуйки, используемые на даче, бывают разных габаритов, форм, особенностей строения топочной камеры, с наличием или отсутствием поддувала.

По типу работы и конструкции их разделяют:

• на обычные (однокамерные);
• на канальные;
• длительного горения топлива.

Справка. Металлические печи буржуйки протапливают дровами, щепой, бурым и каменным углём, торфяными брикетами. В них сжигают картон, опилки, кизяк.

Уголь горит медленно, даёт высокую температуру (1500 градусов и выше) из-за этого воздух, стены, потолок, разделка сильно нагреваются. Потому в дачных домиках уголь используют редко. Большинство сжигают в печках-буржуйках дрова, кору и щепки. Рассмотрим варианты буржуек, которые владелец гаража или дачи может сделать своими руками.

Однокамерные печи-буржуйки состоят из цельного металлического корпуса, в котором размещаются поддувало (зольный ящик), колосниковая решётка, камера сгорания, отверстие для трубы (дымохода). Пример такой буржуйки — чугунная советская армейская печь, простейшая однокамерная железная печка для обогрева бытовок.

Фото 1. Схема однокамерной печи-буржуйки. Основные части устройства: топка, поддувало, труба-дымоход.

Корпус печи-буржуйки заводского производства имеет форму прямоугольного параллелепипеда с размерами:

• высота — 65,6 см;
• длина (глубина) — 50,2 см;
• ширина — 35,8 см;
• высота стоек (ножек) — 19,4 см;
• высота патрубка, предназначенного для установки дымовой трубы — 6 см;
• диаметр дымохода — 11 см.

Печь весит 36 килограммов, тепловая мощность буржуйки — 5 кВт. Корпус отопителя изготовлен из стального листа толщиной 6 мм. Для загрузки топлива имеется сплошная стальная дверца, для удаления золы — выдвижной ящик (зольник). В качестве горючего применяются дрова.

Эта маленькая печь буржуйка предназначена для обогрева помещения площадью до 60—70 квадратных метров. Плоская верхняя часть корпуса используется как варочная плита. В ней вырезаны отверстия для конфорок, которые закрываются кольцами стандартных размеров.

Печь-буржуйка с канальной топкой имеет более сложную конструкцию. Внутри топки приваривают стальные пластины (от одной до двух), которые образуют дымовые каналы. Каналы замедляют движение топочных газов.

Справка. Заводские отопительно-варочные железные печки по конструкции являются канальными.

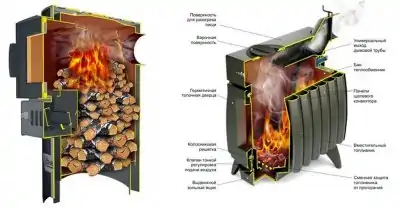

Металлические печи-буржуйки длительного горения имеют большие размеры. Воздух в топочную камеру подаётся не только через поддувало, но и через боковые редукторы.

В упрощённых вариантах поддувало отсутствует, а в дверце делают отверстия, ширину которых регулируют специальной задвижкой.

Топку заполняют на две трети. После того как топливо разгорится, приток воздуха уменьшают, заслоняя поддувало и открывая верхние регуляторы.

Дрова медленно тлеют в верхнем слое и отдают тепло в течение нескольких часов.

Изготавливаем печку длительного горения своими руками

Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.

Также потребуется:

• стальные трубы;
• металлопрофиль;
• инструмент для резки металла (болгарка, газовый резак и т.д.);
• сварочный аппарат с электродами;
• листовая сталь.

Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.

Корпус. При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.

Варианты исполнения корпуса

Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень

Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла. Патрубок дымохода

На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Важно, чтобы съемное колено дымохода надевалось плотно, без зазора

Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению

Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см

Поршень. Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).

Лопасти могут представлять собой:

• отрезки стального уголка;
• отрезки П-образного профиля;
• изогнутые волной полоски металла (привариваются ребром).

Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости — треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.

Сборка. Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.

Ввод в эксплуатацию. Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.

В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.

Заключение

«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.

«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.

Видео по теме:

Эксплуатация печи

Перед розжигом Бубафони изнутри корпуса необходимо извлечь приваренный воздуховод, сняв перед этим верхний колпак. Внутрь печки делается закладка древесных поленьев в горизонтальном положении, впритык друг ко другу. При вертикальной закладке могут возникать некоторые препятствия на пути движения поршня: обычно это происходит в тех случаях, когда поленья не полностью прогорают. В результате тление в первичной камере перерастет в полноценное горение, что серьезно нарушает правильное функционирование печи. Дрова в таком случае расходуются намного быстрее, а из воздуховода начинает просачиваться дым. При укладке поленьев запрещается перекрывать участок, где приварен дымоход.

На дрова насыпают слой щепок, опилок или измельченных веток. Сверху на них нужно положить пропитанную керосином старую ткань или бумагу. На топливной закладки впритык устанавливается поршень и надевается крышка. Для поджигания дров нужно поджечь кусок ветоши или бумаги, и забросить его внутрь через воздушную трубу. Спички в этом случае неэффективны, так как они гаснут, не успев достичь топлива. После загорания дров делают паузу в 15-20 минут, дав им хорошо разгореться. Когда пламя наберет силу, задвижку на воздушной трубе следует закрыть: таким образом Бубафоня переводится в основной рабочий режим.

Как сделать буржуйку своими руками

Наиболее популярная модель для создания своими руками – это так называемая буржуйка, то есть аварийно-резервная печь на основе газового баллона. Ее можно соорудить из баллона емкостью 12 или 27 литров. Можно ее сделать и из 50-литровой емкости, но тогда она может быть применена только в загородных домах, а не в квартирах.

Есть у буржуйки и главный недостаток – постоянно греть она не сможет, поскольку рано или поздно тонкий металл, которым оснащен баллонный корпус, все равно выгорит. Однако она может хорошо спасти при периодических выключениях света, или же выручить при необходимости дополнительного отопления подсобных помещений.

Делается буржуйка довольно просто. Покупаете узлы, берете дверцу для топки или же моноблок из помещения для поддувала. Для создания такой конструкции вам не пригодятся колосниковые решетки, зольники или внутренние перегородки. Но без чего печка не сможет работать, так это без дымохода горизонтальной формы на основе металлической трубы.

Обратите внимание, что диаметр дымохода на печке из 12-литрового баллона должен быть равен 60 мм, на 27-литровом – 80, а на 50-литровом – 120 соответственно

Разновидности печек из газового баллона

Горизонтальная печь из газового баллона

На протяжении десятилетий производители печей из баллонов усовершенствовали их технические характеристики. Сегодня они полностью безопасны в своем использовании, по-прежнему экономичны и уже способны обогревать помещения с немалой площадью. Такие печи можно изготовить самостоятельно, достаточно подготовить исходный материал – уже отработавший свое газовый баллон.

Изготавливают два вида буржуек – горизонтальные и вертикальные. Каждая обладает своими конструктивными особенностями. По эффективности они не отличаются, имеют только отличные внешние характеристики.

Горизонтальные печи

При сооружении горизонтальной печи проем для топки делают с торцевой стороны баллона, далее монтируют дверцу. Внутри горизонтальной буржуйки, как правило, колосники не устанавливают, чтобы более рационально использовать внутреннее пространство. Вместо этого в нижней части просверливают отверстия приблизительно в 5-6 рядов, а с внешней стороны приваривают плоский короб, где будет скапливаться зола. Такой короб рекомендуется делать из листового металла. Если сверху приварить металлический лист, может выйти функциональная варочная поверхность.

Вертикальная печь

Арматурную решетку не рекомендуется намертво фиксировать внутри печи

Предварительно нужно подготовить отработанный газовый баллон и установить его в вертикальном положении. На удобной для человека высоте прорезается проем топки. Оптимальный размер 30*20 см. Ниже делают отверстие поддувала размерами приблизительно 20*10 см.

Такую печь дополнительно требуется оснащать колосниками. Изготавливают решетку из арматурных прутьев. Ее не рекомендуется намертво фиксировать внутри печки, достаточно положить на приваренные к стенкам уголки. Когда колосники прогорят, их будет достаточно просто заменить.

Верхняя выпуклая поверхность баллона срезается, на ее место приваривают круг, изготовленный из листового металла. В дальнейшем это позволит использовать такую поверхность для приготовления пищи и чая. Если есть потребность в такой плите, с боковой поверхности печи делают отверстие под дымоход, и монтируют короткое горизонтальное колено. Если же такой необходимости нет, отверстие под дымоход проделывают в месте установки редуктора.

Что нужно подготовить?

Из инструментов необходимо собрать:

1. сварочный аппарат (200А);
2. шлифмашинку – «болгарку», лучше с дисками диаметром не менее 180 мм;
3. электроды;
4. круги для шлифовки и отрезания металла;
5. молоток, очищающий шлак от сварки;
6. щетку с металлической щетиной;
7. метр складной, рулетку, мел или маркер для разметки;
8. дрель и сверла нужных диаметров;
9. зубило, молоток обычный и плоскогубцы.

Из материалов, кроме одного или двух газовых баллонов, необходимо приобрести:

1. лист металла, толщиной не менее трех миллиметров — он пригодится для устройства варочной плиты и зольника;
2. готовые чугунные дверцы, или же их тоже можно изготовить самостоятельно из металлического листа или вырезанного из баллона куска металла;
3. дымоотводную трубу;
4. уголок или толстую арматуру – они потребуются для изготовления ножек и колосника. Последний можно приобрести в готовом виде (из чугуна) или устроить его с помощью отверстий, просверленных в дне баллона.

Здесь же нужно отметить, что для изготовления такой печки подойдет как стандартный газовый баллон, так и баллон небольшого размера.

Как говорилось выше, печка из баллона может быть вертикальной и горизонтальной. Выбрать нужную можно исходя из количества места, отведенного для установки буржуйки и удобства ее эксплуатации.

Подготовка баллона

Правильная подготовка баллона — это очень важное мероприятие перед началом работы, особенно если буржуйка делается из емкости, в которой не так давно находился газ. Остатки газа могут оставаться внутри, и при резке, которая сопровождается искрами, баллон может взорваться

• Поэтому сначала необходимо открутить вентиль, расположенный сверху баллона, и освободить проход для выхода остатков газа — эта процедура потребует некоторого времени. Лучше оставить емкость в открытом состоянии на ночь на открытом воздухе или в хорошо проветриваемом нежилом помещении, а еще лучше — заполнить его водой до самого верха.
• Далее баллон переворачивают и сливают образовавшийся конденсат. Он имеет очень неприятный запах, поэтому этот процесс также нельзя проводить в помещении, где проживают люди.

Промытая емкость уже не таит никакой взрывоопасности при работе с ней, и можно смело приступать к процессу резки.

Печь длительного горения

Для изготовления печи длительного горения из газового баллона понадобится большая емкость на 50 л. В качестве горючего может использоваться любой древесный продукт, начиная от опилок, заканчивая старой мебелью и ветками садовых деревьев. Поскольку топливо в таких печах горит тонким слоем у самой поверхности, их еще называют длинными печками поверхностного горения. Процесс пиролиза может осуществляться двумя способами: в отдельной небольшой камере с последующим перегоранием газов в дожигательной камере (печи раздельного сгорания), или газы будут переходить во вместительный прогретый буферный отсек, где и догорят (совмещенные печи). Чтобы обеспечить максимально возможный КПД и в первом, и во втором случае, рекомендуется подогревать воздух, который поступает в пиролизную зону.

Печь Бубафоня

Печь длительного горения с забавным названием Бубафоня пользуется большой популярностью в кругах дачников и печников. В этой конструкции пиролизный процесс сосредотачивается под специальным гнетом. На изображении ниже представлена схема такой печи, исходя из которой можно понять принцип ее устройства и работы.

Коэффициент полезного действия Бубафони может составлять 85% или больше, при этом продолжительность теплоотдачи с единичной загрузки топлива – 18-24 ч. Если за обычной буржуйкой нужно постоянно следить, иначе рискуешь замерзнуть, то Бубафоню можно навещать лишь раз в сутки, что очень удобно. Влажность топлива для печи должна составлять не больше 12%. В процессе горения можно подбросить еще дров или щепы, но крайне не рекомендуется останавливать печку до полного сгорания топлива.

Такая печь получается очень экономичной, при том, что сделать ее можно в домашних условиях:

1. Легче всего собрать печь из большого баллона. Срежьте его верхушку и приварите к крышке фиксаторы либо упоры, чтобы они удерживали ее на корпусе.
2. Для изготовления поршня вам потребуется металлический «блин» диаметром чуть меньше внутреннего диаметра баллона. Главное, чтобы поршень с «блином» свободно двигался внутри печи, а через боковые промежутки между ним и внутренней стенкой камеры могли выходить пиролизные газы.
3. Помимо блина для поршня нужна труба, через которую кислород будет идти в нижний отсек, и несколько отрезков стального уголка (металлические полоски) – их надо приварить к тыльной стороне «блина».
4. В центре блина сделайте проем, диаметр которого соответствует диаметру трубы.
5. К нижней стороне «блина» приварите несколько кусочков стального уголка – они не позволят поршню вплотную лечь на дрова и перекрыть подачу кислорода. Размещайте металлические «распорки» таким образом, чтобы они шли от внутреннего отверстия к наружному (прямо или загнуть). По полученным каналами на «блине» будет идти воздух, поэтому нужно, чтобы он попадал в отверстие, иначе топливо не будет гореть.
6. Труба, по которой будет идти воздух, должна быть длиннее корпуса баллона на 7-10 см. Вставьте в центральное отверстие в «блине» трубу и герметично приварите ее. Для большей прочности можно добавить ребра жесткости. В противном случае через какое-то время «блин» начнет деформироваться от экстремально высокой температуры.
7. В центре крышки сделайте отверстие диаметром чуть больше поршневой трубы – через нее будет проходить поршень. Герметичность тут не нужна – надо, чтобы кислород поступал внутрь.
8. В корпусе баллона чуть ниже крышки сделайте отверстие для дымоходной трубы. Чтобы обеспечить стабильно хорошую тягу, используйте трубу диаметром не меньше 10 см. Горизонтальный участок дымохода должен тянуться примерно на 40 см, после чего установите колено и направьте трубу вверх. Суммарная высота должна составлять минимум 2,5 м (чем выше, тем лучше).
