Делаем ручной бур для земли самостоятельно

Как сделать своими руками?

Необходимость делать самостоятельно ручной самодельный разбуриватель по инструкции вполне очевидна. Ведь оригинальные изделия может поставлять только компания Р. Н. Яковлева, которой принадлежит патент и ряд коммерческих тайн. Стоимость такого товара составляет от 4200 до 5600 рублей, и для подавляющего большинства людей это не такая сумма, потерю которой можно игнорировать. Да и для организаций экономия точно лишней не будет.

Чертежи

Увы, найти чертежи для изготовления с размерами также практически невозможно – компания старательно бережет свою выручку. Но вот так выглядят оптимальные, проверенные на практике способы навешивания плуга.

А тут приведена необходимая информация о габаритах и исполнении отдельных частей бура. Можно узнать нюансы работы и со штангой, и с наконечником – правда, скорее всего, такие сведения проработаны отдельными энтузиастами.

Инструменты и материалы

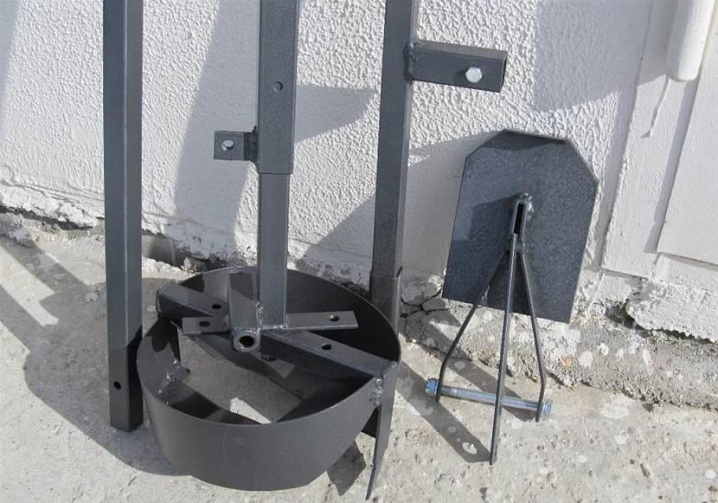

В подавляющем большинстве случаев, чтобы упростить изготовление ямобура, отказываются от расширения, вернее, от независимого прокручивания плуга при расширении забоя. Но можно попробовать все же реализовать эту функцию, если есть необходимый инженерный опыт и определенная подготовка. Решение нужно принять до отбора необходимых инструментов и материалов. В большинстве случаев применяют:

• для ободьев – листовую сталь или трубы подходящих сечений;

• для каркаса – перекладину горизонтального типа, получаемую из трубчатого профиля величиной 25х25 мм в стандартном и при толщине стенки 1,5 мм в облегченном вариантах;

• стойки боковин, навариваемые на обод – их получают из листового черного или нержавеющего металла, и режущую грань дополнительно оттачивают;

• для лезвий – разделенные надвое диски от ручных циркулярных пил с наклоном 20-30 градусов по отношению к горизонтали или металлические листы с отгибом кромки вниз на 20 мм.

Именно такой вариант оптимален для большинства потребителей. При создании бура своими руками так же часто берут стальные трубы сечением 250-300 мм. Их отбор происходит сообразно диаметру прокладываемых скважин. Дополнительно могут потребоваться:

• пруток стальной;

• приспособления для закрепления частей штанги;

• электродуговое сварочное оборудование;

• специальные препараты, исключающие преждевременную коррозию металла.

Сборка

Необходимо четко определить, насколько длинной должна быть штанга. Для скважин глубже 1,5 м понадобится вспомогательный отрезок трубы. Его стыкуют соединительными блоками с главной штангой. Режущие кромки, как уже говорилось, обычно получают распиливанием на 2 части пильного диска. Далее:

• наваривают все полученное около концевой части металлической штанги под углом 15-25 градусов;

• наваривают кусок трубы выше рабочих кромок, чтобы создать накопитель грунта;

• убирают грязь;

• обезжиривают поверхность;

• наносят краску с антикоррозийными свойствами;

• обеспечивают прочную фиксацию вертикальных клыков (2-4-х таких клыков вполне достаточно для простых почв);

• монтируют расширитель.

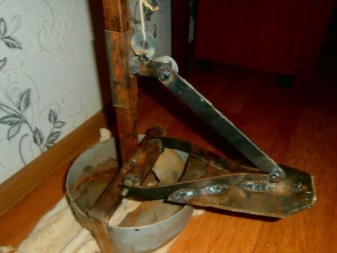

Расширителю следует уделить особое внимание. Начинают с изгибания полосы металла определенным образом

К этой полосе и к штанге крепят петли из металла. Эти петли, а еще монтируемый на конец пластины стержень обеспечат возвратно-поступательное перемещение. Сечение нижней полости варьируется.

Чтобы повлиять на него, меняют высоту крепления пластины. Далее надо будет пройти все сварочные швы абразивом. Неплохо то же самое проделать и с точками креплений. В завершение наносят антикоррозийную смесь.

Изготовление бура-ложки

Такой инструмент подходит для работы на устойчивом к осыпанию грунте. Ручной бур состоит из штанги с ручкой и ложки цилиндрической формы, с продольной прорезью в боку.

Длина средства малой механизации – 70 см. Диаметр устройства зависит от размеров предполагаемого углубления в земле. Почва, извлекаемая из скважины, попадает в цилиндр через прорезь и задерживается там за счет прилипания и трамбовки. Если грунт плотный, можно делать довольно широкое входное отверстие. Чем сыпучее земля, тем уже будет прорезь.

Сделать такой бур своими руками можно тремя способами:

• на основе металлической трубы;
• из старого баллона;
• путем сворачивания и сварки стального листа.

Способ с листовой сталью более трудоемкий – он потребует искусных сварочных работ при создании штанги и закреплении наконечника. На одном конце готового цилиндра болгаркой делают пропилы, затем металл отгибают и затачивают кромки. Иногда вместо этого приваривают режущие лопасти. Затем в нижней части цилиндра делают прорезь.

Ложку приваривают к штанге под прямым углом. Для легкого входа в почву, к несущему стержню можно присоединить наконечник из сверла по металлу.

Помимо технологии изготовления бура любого вида, нужно знать правила ухода за таким инструментом. После завершения земляных работ обязательно очищайте ножи от налипшей земли. Хранят подобные устройства в сухих помещениях.

Видео: Как работать ручным буром

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Полезные советы и рекомендации

Когда нужна большая длина бурового стержня, можно поступить одним из таких методами.

Применять резьбовые муфтовые соединения:

• для этого на каждом отрезке трубы выполняется наружная резьба;
• затем изготавливаются резьбовые муфты в требуемом количестве;
• чтобы подстраховаться от спонтанного разъединения деталей делается шплинтовой фиксатор.

Использование приваренных болтов и гаек, приваренных к концам секциям. Этот способ применим для разъёмных труб малых диаметров. Но этот метод является не самым надёжным благодаря непрочности сварочного соединения.

Применять, изготовленные заранее, штанговые секции с болтовой фиксацией. Это простой и эффективный способ:

• выполняется нарезка муфт из трубы большего диаметра, чем у разъёмной трубки;
• потом они привариваются к концу одной трубы, а другая труба свободной вставляется в муфту:
• каждое такое соединение фиксируется поперёк вставленным болтом с гайкой.

Цельная и длинная буровая труба будет существенно усложнять работу.

Лучшим решением является разъёмная конструкция с оптимальной длиной секции равной 0,8 до 1,2 м.

Благодаря такому устройству будет проще подобрать нужную длину буровой трубы и увеличивать её по мере необходимости.

Несколько полезных советов, облегчающих бурение скважины, применяя ручной самодельный бур:

• можно применить самодельную желонку для оптимизации процесса выемки грунта на поверхность, так как породу лучше собирать в ёмкость;
• если трудно поднять грунт на поверхность, тогда нужно соорудить рычаг из подручных бочек или брёвен;
• самодельный бур пригодиться и для других работ в домашнем хозяйстве.

Этим инструментом можно выкапывать ямы под заборные столбы или свайный фундамент.

БУР СВОИМИ РУКАМИ – ВИДЕО (ВАРИАНТ)

бур своими руками

• Ночник из светодиодов своими руками Как сделать ночной светильник своими…
• Браслет из молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ ОБЫЧНОЙ…
• Светильник из керамической плитки своими руками (фото+схема) Ночник своими руками из керамической…
• Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими…
• Кресло из банок своими руками Кресло из банок для террасы Увидела…
• Полка для зарядки гаджетов своими руками И зарядка под рукой Приобрел розетку…

• Кресло-игольница своими руками – мастер класс Как сделать кресло игольницу своими…

  Своими руками › Как выбрать или как сделать › Инструменты › Как сделать самодельный бур – фото и схема

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Как сделать бур для шнекового бурения: материалы и инструкция

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

1. Сварочный аппарат.

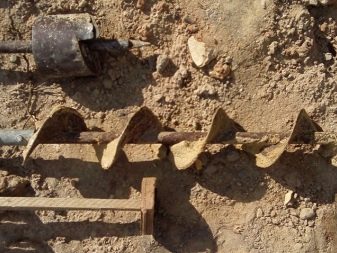

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Ложка: бур для работ в сыпучих породах

При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.

Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.

Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.

Советы и рекомендации

Простое и удобное приспособление в виде бура облегчит ваши работы на даче.

Опытные мастера советуют выбирать необходимый инструмент спокойно, не торопясь, чтобы не ошибиться в покупке.

При выборе змеевика стоит обращать внимание на спираль покупаемого изделия. Чем круче она загнута, тем больше будет скорость бурения.
Если требуется пробурить небольшие отверстия-щели, выберите конструкцию с пологой спиралью

Такие изделия меньше подвержены износу.
Изделие с «самозатачиванием» спасет вас от частого затачивания ножей, т. к. они будут заостряться при трении о слои почвы.
Металл, из которого выполнен аппарат, должен быть настолько толстым, чтобы выдерживать определенную нагрузку и не ржаветь.
Известная марка свидетельствует не только о больших затратах на приобретение инструмента, но и о его высоком качестве. Со временем траты окупаются.

Также стоит учесть рекомендации по использованию инструмента.

• Скорость выполнения бурения должна соответствовать скоростному режиму бура. Превышение может привести к быстрому износу деталей и приведению инструмента в нерабочее состояние.
• До начала бурения проверьте работу аппарата на холостом ходу, убедитесь, что все части работают исправно.

О том, как выбрать бур для скважин, смотрите в следующем видео.

Ручной бур для скважины: как работать инструментом

Ручной спиральный бур – довольно удобный инструмент для бурения скважин. Принцип его работы заключается во взрыхлении части земляной породы, которую потом с легкостью можно достать вместе с буром. Вначале бур втыкают в землю и, проворачивая по часовой стрелке, вкручивают в грунт. Затем бур достается из скважины и очищается от грунта. Он хорошо справляется с глинистыми породами.

Если инструмент нужен для бурения глубокой скважины, используется бур с возможностью удлинения штанги. Штанга удлиняется с помощью частей трубы, которые свинчиваются между собой резьбовым креплением. Чтобы избежать разъединения деталей, части фиксируются дополнительными шплинтами. По мере углубления штанга наращивается. Когда бур достается, штанга разбирается

При процессе извлечения бура из скважины важно не забывать фиксировать чем-то штангу, чтобы случайно не уронить оставшийся короткий кусок в дыру

Делаем из триммера

Третий по популярности вариант самостоятельной сборки мотобура – использование триммера. Подобные бензокосы для газонов распространены практически повсеместно, поэтому найти необходимые инструменты и материалы для монтажа устройства бурения грунта не составит труда.

Также потребуется установить в конструкцию передаточный механизм, чтобы уменьшить скорость вращения агрегата и продлить срок службы приспособления.

Переделка мотокосы под мотобур подразумевает выполнение следующей схемы.

1. Необходимо собрать шнек, используя чертежи. Для сборки потребуются бур и труба.
2. Второй этап – установка передаточного механизма на двигатель.
3. Третий шаг – соединение элементов с помощью крепежей.

Рекомендуется собирать шнек из прочной стали, чтобы предотвратить его поломку в случае встречи устройства с камнями или другими твёрдыми предметами в процессе. Если об этом не позаботиться, устройство быстро придёт в негодность.

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия. Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Полезные рекомендации

Если вам понадобится очень длинный буровой стержень, то можно поступить несколькими способами:

• Неплохой вариант – это использование для соединения штанг резьбовых муфт. Так, внутри каждого отрезка труб выполняется резьба, соответствующая диаметру труб. Затем делается резьбовая муфта требуемой протяжённости. Для защиты от самопроизвольного разъединения элементов делают шплинтовой фиксатор.
• При небольших диаметрах труб можно использовать болт и гайку, приваренную к концам секций. Однако этот способ не очень надёжный из-за непрочности сварного соединения.
• Самый простой и эффективный метод – нарезка муфты из куска трубы с большим диаметром, чем габариты штанги. Затем муфта приваривается к концу одной секции, а другая секция свободно вставляется в муфту и фиксируется при помощи поперёк вставленного болта и гайки.

Изготовление слишком длинной неразъёмной буровой трубы усложняет работу. Лучше делать разъёмное соединение. Для этого достаточно использовать секции длиной по 100-120 см. Так вам легко будет подобрать требуемую длину буровой трубы и наращивать её по мере выполнения работ.

Изготовление спирального винтового бура

Для шнекового бурения используются буры, снабжённые винтообразной спиралью. Заглубление таких устройств в землю производится не при помощи ударов, а вращением вокруг своей оси. Сделать самодельный бур для скважины своими руками подобной конструкции немного сложнее, чем долото-желонку. Однако, при желании создать такое приспособление вполне возможно.

Основу шнекового бура составляет стальная 32-50мм труба. К нижнему торцу трубы привариваются заточенные ножи, вырезанные из твёрдой стали. Для них отлично подойдёт кусок старой рессоры. Длина выступающих частей ножей должна равняться диаметру шнека, либо незначительно превышать его. С помощью ножей, при вращении бура, плотные слои почвы разрыхляются, а после удаляются наверх при помощи витков спирального шнека.

Шнек

Изготовление шнека – самый трудоёмкий и сложный процесс в изготовлении шнекового бура своими руками. Его лепестки вырезаются из стального листа толщиной 5-6мм. Первым шагом производим разметку заготовки. Циркулем рисуем на листе круг необходимого размера. Диаметр этого круга должен равняться диаметру скважины. Затем внутри него чертим ещё один круг, поменьше: диаметр внутреннего круга равен диаметру трубы, взятой за основу бурильного механизма.

Следующим шагом, при помощи автогена вырезаем оба круга. В результате должна получиться заготовка в виде бублика. Разрезаем один край этого «бублика», и разгибаем края разреза под углом 25-40о относительно друг друга. Это будет первый виток шнековой спирали бурильного устройства.

Надеваем полученную заготовку на трубу-основу и привариваем. Таким же способом изготавливаем ещё один виток шнека, надеваем на трубу выше первого витка, стыкуя их друг с другом. Количество витков зависит от высоты бурового приспособления, и может составлять от 2 до десятка и более.

Наиболее простой способ заглубления шнекового бура – мускульной силой человека. Для этого к верхушке трубы с приваренными спиралевидными лепестками прикрепляют рычаги из двух обрезков труб длиной от полуметра, до полутора метров. Чем больше длина и диаметр бура, тем длиннее следует быть и рычагам. Закрепляют их с помощью сварки, болтов или шпоночным способом.

Особенность

Особенность шнекового бурения состоит в необходимости регулярного подъёма бура для удаления разрыхлённого грунта. При большой глубине скважины, и значительной массе бура, произвести такую операцию руками бывает затруднительно. Для облегчения задачи опять-таки потребуется станина с подъёмным приспособлением – блоками и воротом. Если имеется такая возможность, можно для подъёма приспособить и электрическую лебёдку.
