Прокладка кабеля в земле

Прокладка бронированных кабелей

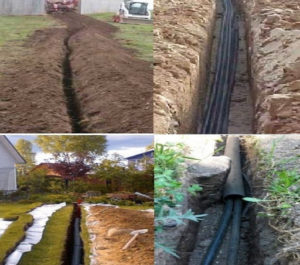

Технология монтажа состоит из двух основных этапов. На первоначальной стадии выполняются подготовительные работы, в первую очередь составление проекта, отображающего контур и направление будущей трассы. В обязательном порядке отмечаются места пересечений с другими коммуникациями и сетями, находящимися под землей. Таких пересечений следует по возможности избегать.

В зависимости от конкретных условий монтажа, траншея отрывается на глубину 0,8-1,5 м. На пересечении с автомобильной дорогой глубина составляет 1,2 м и выше, а в полях и других открытых местах вполне достаточно 0,8-0,9 м. В процессе отрывки необходимо быть внимательным и осторожным, чтобы не повредить другие инженерные сети. По окончании работ дно траншеи засыпается песком, который поливается водой и тщательно трамбуется.

Далее начинается непосредственная укладка бронированного кабеля. Он размещается на песчаной подушке, а отдельные участки соединяются между собой. Расположение кабеля должно быть максимально прямолинейным, а повороты – плавными. Он укладывается свободно, без натяжки, чтобы предупредить механическое воздействие сезонного движения грунтов.

Прокладка силового кабеля в земле

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Прокладка оптоволоконного кабеля

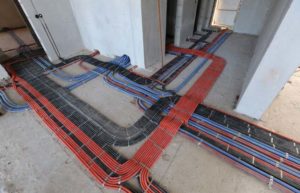

Прокладка кабеля в гофре: как протянуть кабель через гофру

Монтаж кабельных линий

Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева

Виды технических труб ПНД для кабелей

Укладка любых инженерных коммуникаций, связанных с электропроводкой, требует безукоризненного выполнения, строго прописанных норм и правил. Обычно, труба ПНД техническая для кабеля выбирается исключительно под определенные условия эксплуатации. Отступление от требований может быть чревато серьезными последствиями.

Такие магистральные каналы разделяются на технические и электротехнические. Эти типы, отличаются областью применения, назначением, а также техническими показателями.

Гладкие технические трубы ПНД для кабеля

Гладкие трубы ПНД для электромонтажных работ изготавливаются с применением вторичного сырья, что существенно снижает затраты на производство, а также минимизирует вредоносное воздействие на окружающую среду. Как негативный фактор, такая технология изменяет характеристики и цветность конечного продукта, однако – это незначительно влияет на рабочие показатели.

Область применения данного типа труб довольно специфична – обычно их применяют для разводки коммуникаций по стенам или полам помещений.

На практике это выглядит примерно так: ПНД труба электротехническая гладкая монтируется в стеновую штробу или основание половой стяжки. Далее, выводятся концы магистрали на места, после этого, штроба закрывается. Таким образом, образуется свободный канал для проводов, коммуникаций. Конечным этапом выполняется протяжка силовых жил, обрезаются лишние края, устанавливаются контрольные заглушки, служащие для уплотнения выводов.

Электротехнические трубы

Второй распространенный тип, часто используется в качестве подземного трубопровода, укладки силовых и коммуникационных кабелей. Основное применение лежит в использовании кабелей до 1 кВт мощностью.

Особенная, гофрированная конструкция, позволяет трубе ПНД выдерживать большие нагрузки, что является незаменимым фактором при подобных работах.

Примечательно. Каждая оболочка имеет свое предназначение – внешняя, представляет собой армированный корпус и служит прочной основой для поддержания формы изделия. Внутренняя часть, создана из материала другого типа. Она гладкая и играет роль скользящего слоя, для облегчения протяжки проводов.

Также конструкция подразумевает разделение на трубы с зондом или без него. Непосредственно зонд, предназначен для облегчения протяжки проводов через трубу, обычно он выглядит как стальная жилка, к которой прикрепляется провод. Затем посредством вытягивания стайки, происходит ее замещение на провод.

Правила прокладки кабеля электрического бронированного в земле

• укладывают в траншею с заглублением от 70 сантиметров на открытых участках и от метра в жилой застройке; • кабель проверяют на целостность; • дистанция между другими кабелями составляет не менее 10 см. нужно помнить, что чем выше мощность кабеля, тем больше должно быть расстояние; • кабель располагается ровно, не должен перекручиваться; • укладку ведут без натяжения; • броню следует заземлить; • на кабель нужно насыпать песок слоем в 10 см, далее кладут слой обычного красного кирпича и сигнальную ленту. И только после этого засыпают траншею землей; • все слои грунта утрамбовывают.

Нужно учесть и некоторые нюансы:

• если рядом проходит теплотрасса, до нее должно быть расстояние не меньше двух метров; • от водопроводных сетей расстояние должно быть не меньше метра; • при необходимости прокладки через автотрассы или железнодорожные пути, нужно использовать трубы и короба; • если нужно пересечь расположение других кабелей, их изолируют слоем грунта толщиной не менее полуметра.

Существует три способа укладки кабеля в землю:

• ручной. Траншея выкапывается лопатой, производится укладка кабеля и ввод его в помещение. Способ применим на домовом или дачном участках; • механизированный. Применим для промышленной укладки. Траншею роют бульдозером, далее укладывают кабель вышеописанным способом; • бестраншейный. Применяют для промышленных целей. Используется кабелеукладчик. Этим способом можно класть только одиночный кабель с алюминиевой начинкой и оцинковкой. Укладка производится на открытой местности. Если на территории есть металлические мосты или эстакады, то кабель размещают в негорючих трубах из асбеста. По деревянным строениям монтаж ведут в трубах из стали, чтобы избежать возгорания.

Кабель силовой бронированный изготавливается в России по ГОСТ.

  Виды дренажных систем закрытого типа: преимущества и особенности использования

Прокладка бронированного оптического кабеля производится в следующих видах грунтов:

• вечная мерзлота; • дно любых водоемов; • песок, суглинок, гравий и обычный грунт.

Какой бронированный кабель для прокладки в земле использовать зависит от вида работ: прокладка линий связи или электросетей. Кроме того, при выборе вида кабеля нужно руководствоваться ПУЭ (правила устройства электроустановок). Прокладка бронированного кабеля в земле по ПУЭ укажет на все нюансы профессионального монтажа.

Где запрещена прокладка бронированного кабеля указано в стандартах строительства. Нельзя укладывать его под фундамент здания. Расстояние до строения должно быть не меньше 60 сантиметров. Строго запрещено засыпать кабель землей с металлическими отходами. Кроме того, нельзя проводить укладку механизированным способом на расстоянии менее метра от трасс и железнодорожных путей, а также водоемов. Запрет стоит и на прокладку кабеля во взрывоопасной зоне без защитной трубы.

Как было указано выше, запрещено укладывать кабель без огнестойкой защиты по металлическим и деревянным мостам.

Купить бронированный кабель для прокладки в земле можно напрямую у производителя, на сайтах дилеров или в специализированных магазинах. Цена зависит от сечения. Стоимость бронированного кабеля с медными волокнами составляет от 90 рублей за метр, стоимость алюминиевого – от 98 рублей, оптического – от 60 рублей.

Прокладка бронированных кабелей внутри помещения производится для условий с повышенной опасностью возгорания или затопления. Применяется алюминиевый или оптический кабель. Его также можно монтировать на значительной высоте или под водой. Такой кабель монтируют в специальных трубах или коробах. Возможен монтаж в стене.

Бронированный кабель универсален, его можно применять для любых погодных условий и грунтов. Он выдержит перепады температур и прослужит порядка 50 лет. Выбирать бронированный кабель нужно, руководствуясь целевым назначением, типом нагрузки, ПУЭ и СНиП.

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Процесс прокладки

Подготовка траншеи под бронированный кабель

Перед тем как проложить кабель в земле, готовиться трасса, в которую он будет уложен. При её проектировании нужно учесть все возможные с любыми инженерными сетями и коммуникациями. После этого можно приступать непосредственно к самой траншее. В случае, если кабель будет проложен под автодорогой, необходимо погружать его на глубину не меньше 125 см. Если же поверх траншеи будет свободная земля без нагрузок, например газон, достаточно 90 см.

Обратите внимание, что даже в ситуациях, когда проектирование траншеи основывается на схеме геоподосновы, следует копать аккуратно. Нередки случаи, когда можно наткнуть на инженерные систем, неверно нанесенные на схему. На дно выкопанной траншеи нужно высыпать песочную подушку высотой до 15 см

Это необходимо для дополнительной защиты кабельных линий и маркировки. Песок нужно смочить водой и хорошо утрамбовать

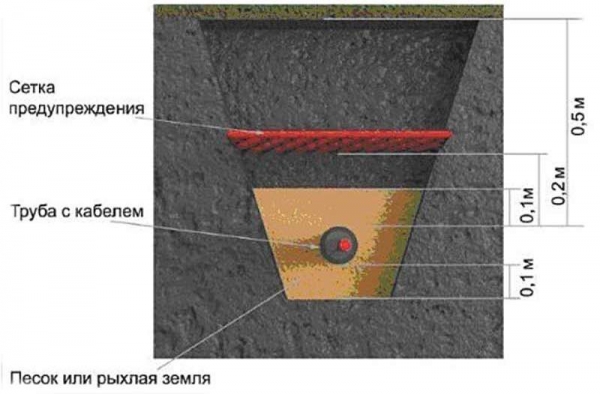

На дно выкопанной траншеи нужно высыпать песочную подушку высотой до 15 см. Это необходимо для дополнительной защиты кабельных линий и маркировки. Песок нужно смочить водой и хорошо утрамбовать.

Прокладка

Прокладка кабелей под землей, как правило, подразумевает, что используется бронированный проводник, защищенных от механического воздействия и грызунов. Если же используется не бронированный электрический кабель, нужно, чтобы его марка удовлетворяла повышенным требованиям устойчивости к механическому и тепловому воздействия. Именно по этой причине чаще всего берут медный бронированный кабель.

Сам кабель прокладывается внутри подушки из песка, поверх которой затем насыпается слой грунта толщиной примерно 15-20 см. Его тоже следует утрамбовать. Поверх этого слоя выкладывается защита из кирпича, асбоцемента, железобетонных плит или любого аналогичного материала.

Сверху кладется предупредительная лента. По требованиям ПУЭ, она на всем протяжении траншеи должна находиться строго над кабелем, а сигнальная надпись – находиться сверху. После этого траншея засыпается с запасом. Это необходимо потому, что грунт со временем проседает.

ПУЭ также требует, чтобы на каждом этапе прокладывания и засыпания линий, были проверены его функциональные характеристики. Для этого можно проводить замер сопротивления изоляции.

Рекомендуется также после укладки кабеля сфотографировать его расположение. Фото будет удобно использовать при необходимости демонтажа или ремонта кабелей заземления и другого назначения. Многие игнорируют требование укладки сигнальной ленты у себя на участках, подводя электричество к бане или даче. Это противоречит правилам безопасности, но с фотографиями, как минимум, дает некоторые гарантии по поводу точного определения местонахождения кабеля в будущем.

Советы опытных людей

Те, кто занимается подобными работами очень часто, знает некоторые нюансы, способные помочь избежать лишних расходов и манипуляций, поэтому к ним можно прислушаться (приглядеться). Встречается несколько советов, облегчающих как выбор материала, так и работу.

1. Для малых сечений (1,5-4 мм2) и мощностей лучше использовать кабели ВВГ, а для средних или больших — АВБбШв. Возможна покупка ВБбШв, однако на малых сечениях его преимущество не так заметно, а стоимость работ (материалов) значительно возрастет.
2. Изделия с бумажной изоляцией (типа ААБл и подобные), пропитанной маслом, не самый хороший материал для самостоятельных работ. Причины — их жесткость, неудобство в работе. Они требуют концевых разделок, а тестирование этих кабелей возможно лишь мегаомметром.
3. Провода, если есть такая возможность, лучше укладывать целыми кусками. Если ее нет,  то муфтить нежелательно, так как без опыта подобной работы надежность полученного соединения гарантировать трудно. Альтернатива — надземная соединительная коробка.
4. Когда на пути стоит большое дерево, обойти которое никак не получается, под корни можно забить трубу (металлическую, асбестоцементную). В ней потом легко проложить кабель.
5. Самые нежелательные виды проводов для подземной прокладки — ПУНП и КГ.
6. Бронированный кабель всегда требует заземления брони.

Самостоятельная прокладка кабеля в земле — операция, которую язык не повернется назвать невыполнимой либо сложной, однако такая работа требует от мастера максимального внимания к деталям, аккуратности и ответственности, ведь электричество — форма энергии, шутки с которой нередко обходятся очень дорого. Кроме того, грамотно проложенный качественный кабель не создаст проблем на протяжении долгих лет.

Чтобы убедиться в относительной несложности процесса, можно посмотреть видео, в нем все показано (и рассказано) в подробностях:

Дачные дела

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

Важно! Молниеотвод в частном доме, тут!

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества

Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле

Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты

Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля

Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

• требуется прорыть траншею, глубиной от 0,7 м до 1 м;
• далее делается подушка примерно 20 см в толщину для отвода влаги;
• потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
• после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Видео описание

В этом видео показано, как провести провод в дом:

Всё подключается к устройству принудительного отключения в электрораспределительном щите и проводам ЛЭП с помощью специальных зажимов. Провод можно зафиксировать на столбе фиксаторами с шагом не более 1 м.

Заземление брони проводаИсточник i.ytimg.com

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
4. Меньше риск возникновения пожара.
5. Также уменьшается воздействие электромагнитных волн и грозы.
6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

• в прогретом помещении (провод прогревается от 18 до 72 часов);
• установкой палатки и использование тепловых пушек;
• трансформатор (прогревается прямо во время прокладки до +20 °С).

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

• 60 минут – от 0 до -10 °С;
• 40 минут от -10 до -20 °С;
• 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.


Холодостойкий проводИсточник hostingkartinok.com

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.
