От чего зависит стоимость bim-модели? цена bim-проектирования?

Процесс создания BIM-модели схематично можно отобразить следующим алгоритмом:

запрос на создание (Заказчик);

формирование технического задания, EIR;

формирование исполнителем BEP- плана реализации проекта;

предпроект, компоновка оборудования;

конструкторские работы;

проектные работы;

утверждение, согласование;

разработка рабочей документации;

передача модели в строительство;

актуализация модели в течение ЖЦ;

архивирование.

Информация, поступающая в BIM модель, хранящаяся и обрабатываемая в этой модели, и получаемая из нее для дальнейшего использования показана на рисунке ниже:

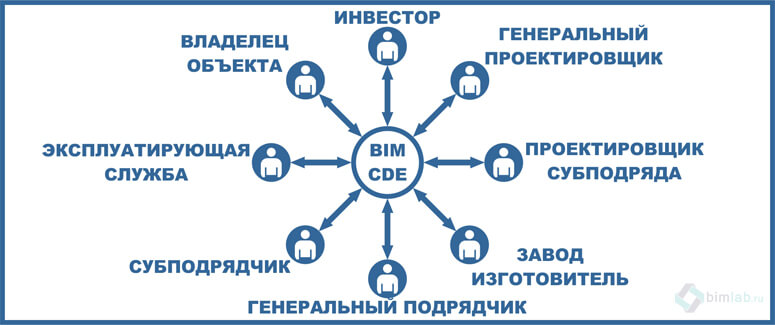

Разработка и развитие модели производится в среде общих данных (CDE), это значит, что все заинтересованные лица имеют постоянный доступ к модели, наполненной полезной и актуальной информацией: инженерной, хронологической, финансовой и так далее:

Делегирование уровней доступа для разного круга лиц, учавствующих в процессе взаимодействия при создании объекта обеспечивает чёткость и актуальность полученных данных для каждой задачи.
Таким образом, BIM охватывает все стадии жизненного цикла здания или сооружения, непрерывно наполняя его ценной информацией, которая, в свою очередь существенно снижает стоимость его содержания (OPEX), сокращает скорость возведения, минимизирует проектные ошибки, позволяет всем заинтересованным лицам иметь оперативный доступ к информации.

BIM-менеджер

Основная задача BIM-менеджера – обеспечить эффективное применение технологии внутри организации, между ее отделами, с подрядчиками. Среди обязанностей такого сотрудника — предварительное планирование, внедрение и соблюдение стандартов BIM, а также организация совместной работы над проектом (в том числе кроссплатформенной).

Однако пока далеко не все предприятия готовы выделять для этих функций отдельного сотрудника. В некоторых компаниях эту должность пытаются совмещать со своей основной главный архитектор, конструктор или инженер. Но такой подход не является правильным, потому что функционал должности BIM-менеджера очень широк и выделение лишь части необходимого времени на его выполнение грозит серьезными рисками для проектов, реализуемых c применением BIM. Для этого есть объективные причины.

В идеале для максимально эффективного использования BIM в организации должно быть по-другому: должна изменяться организационная структура, на уровне позиции ГИПа или руководителя проекта параллельно появляется новая должность BIM-менеджера. При большом количестве проектов BIM появляется потребность в BIM-координаторе, который непосредственно участвует в разработке, консультирует проектировщиков. В идеале желательно наличие в штате BIM-мастера для разработки библиотек элементов. При этом главной задачей BIM-менеджера остается информационно-технологическое управление созданием модели и согласование действий всех участников проектного процесса.

Конвертируем облако точек (piont cloud) в BIM 3D-модель:

облако точек лазерного сканированя в BIM модель;

облако точек лазерного сканированя в Revit 3D модель;

лазерное сканирование в BIM помогает создавать согласованные BIM-модели для проектов по модернизации и реконструкции;

позволяет создавать BIM-модели для работ по реконструкции объектов инфраструктуры, таких как: туннели, мосты и прочие сооружения;

построенная модель используется для анализа и раннего обнаружения конфликтов;

создание интеллектуальной модели BIM в Revit, предоставляет клиентам точные фактические данные;

позволяет измерять точки в пределах сканирования, чтобы быстро найти размеры и расстояния.

выполним реконструкцию 3D поверхности из облака точек / неорганизованных точек;

выполним построение планов этажей в 2D;

выполним перепроектирование;

наполним модель необходимой информацией об оборудовании и компонентах;

выполним проверку на коллизии и оформление отчетов.

Преобразуем Point Cloud в BIM, создадим полную информационную модель включающую: оборудование, трубы, стены, плиты, крыши, фасады и ландшафты вокруг здания. Создадим модель от LOD 200 до LOD 400 для архитектурных, механических, структурных, электрических, противопожарных и других элементов, соберем все данные в сводной модели. Лазерное сканирование в BIM — это процесс, который использует технологию 3D-лазерного сканирования для захвата внутренней среды, полученные данные, называемые облаком точек, импортируются в Autodesk Revit для дальнейшей обработки.

Шаг 6: сводные BIM модели в других решениях

В качестве дополнительного задания вы можете попытаться собрать сводные модели в Tekla BIMsight (бесплатное решение, рис.12) и в Solibri Model Checker (платное решение; бесплатная версия Solibri Model Viewer позволяет открыть только одну IFC-модель). Эти продукты разрабатываются как универсальные решения для просмотра IFC и они расширяются функционалом по автоматическому поиску коллизий, формированию отчетов на изменения, более широким инструментарием по визуализации моделей.

Рис. 12. Сводная BIM модель в IFC-просмоторщике Tekla BIMsight позволяет в автоматизированном режиме найти коллизии между системами.

BIM новый этап автоматизации строительной отрасли

Как мы уже сказали, понятие BIM в строительном проектировании приходит на смену более общей, универсальной категории софтверных решений — САПР, ярким представителем которых является широко известная программа AutoCAD. Концептуальную разницу между ними можно описать на простом примере: в последнем случае для проектирования задействованы геометрические инструменты (черчение линиями, отрезками и т. п.), в случае с BIM, проектирование становится объектным и осуществляется уже с использованием геометрии и негеометрических данных (свойства, характеристики). Это выражается в том, что проектировщик начинает оперировать в терминах предметной области: стена, колонна, балка, перекрытие и т.п.

Таким образом, идею BIM можно выразить набором тезисов:

• объект предметной области в качестве единицы проектирования,
• проектирование в трехмерном пространстве для более наглядного представления технических решений и согласование разных разделов проектирования между собой
•  формирование в модели информации, которую впоследствии смогут использовать все участники процесса строительства (проектировщики, сметчики, строители, заказчик, контролирующие органы и т. д.),
• получение чертежей и строительных спецификаций на основе модели и их автоматическое обновление при изменении модели,
• интеграция модели с расчетными системами, возможность инвентаризации объектов, расчета необходимых материалов, этапов и стоимости проекта.

Интересным представляется вопрос о том, как позиционируется BIM на рынке — иными словами, какова суть этого термина.

На сегодняшний день среди участников отраслевого рынка употребительны сразу несколько определений BIM, которые, как ни удивительно, неплохо уживаются и в целом не противоречат друг другу.

BIM как технология — представляет собой спектр решений по информационному моделированию. Таких решений на рынке достаточно много, и для каждой категории участников строительного процесса они свои.

BIM как концепция (или идеология) — совокупность требований, предъявляемых к системе проектирования (подход к проектированию) и взаимодействию с другими этапами.

BIM как подход (или методология) — это реализация описанной концепции на практике.

BIM как бизнес-процесс — подразумевает вовлеченность в него всех участников строительства на всех этапах (включая этап эксплуатации) и интеграцию BIM-решения с другими информационными системами.

BIM как готовая или разрабатываемая модель — единая информационная модель здания. В источниках встречается еще и определение BIM как науки — но это, скорее, метафора, отражающая сложность и многогранность данного понятия.

С понятием BIM связывают также концепцию управления жизненным циклом изделия, PLM (Project Lifecycle Management). Принято считать, что BIM — частный случай реализации PLM, учитывающий отраслевые особенности архитектурно-строительного проектирования.

Павел Брызгалов, директор по стратегическому развитию ФСК «Лидер»

В прошлом году после успешного тестирования мы приняли решение использовать решение BIM при проектировании новостроек.

Первым жилым комплексом, в котором появятся здания, построенные с использованием BIM-технологий, станет UP-квартал «Скандинавский» (Московская область, Мытищинский район), где сейчас с помощью информационного моделирования проектируется социальная инфраструктура.

Кроме того, над нашими перспективными проектами, которые еще не были анонсированы, мы также ведем работу с применением BIM-технологии. Ее важными преимуществами являются отсутствие ошибок в чертежах, спецификациях, сметах и возможность автоматического создания комплексной проектно-сметной документации высокого качества.

Мы ожидаем, что на данном этапе использование BIM позволит нам на 30-40% сократить затраты на устранение и выявление ошибок в процессе проектирования. В среднесрочной перспективе ФСК «Лидер» поставила перед собой цель не только использовать BIM-технологии при проектировании, но и внедрить их непосредственно на строительных площадках для контроля выполнения и сдачи работ

Как используется BIM в строительстве

Кроме проектной визуализации и архитектурно-конструкторского этапа проработки с учетом множества составляющих, BIM-технология решает и технологические, и экономические задачи в будущем рабочем проекте. С ее помощью просчитывается точная смета задолго до старта реального строительства на выбранные материалы, их доставку, доставку готовых конструкций или модульных частей, а также затраты на рабочую силу или роботизированные процессы.

Такие просчеты и наглядные сметы дают архитекторам сделать объективный выбор, учитывая бюджет и цели объекта, и искать альтернативы, чтобы снизить затраты. Это может касаться как и времени закупки материалов, так и выбора экономичных материалов, а также выбора в пользу собранных готовых конструкций или наоборот, 3D- печати на месте. Можно просчитать выгоду применения человекочасов или роботизированных механизмов, применение дронов. Все задуманное в проекте благодаря оцифрованным данным и программам, умеющим анализировать и подбирать нужное согласно алгоритмам, можно увидеть в четких расчетах и, самое главное, в трехмерной модели, которая «подвижна» и меняется в зависимости от выбора тех или иных компонентов.

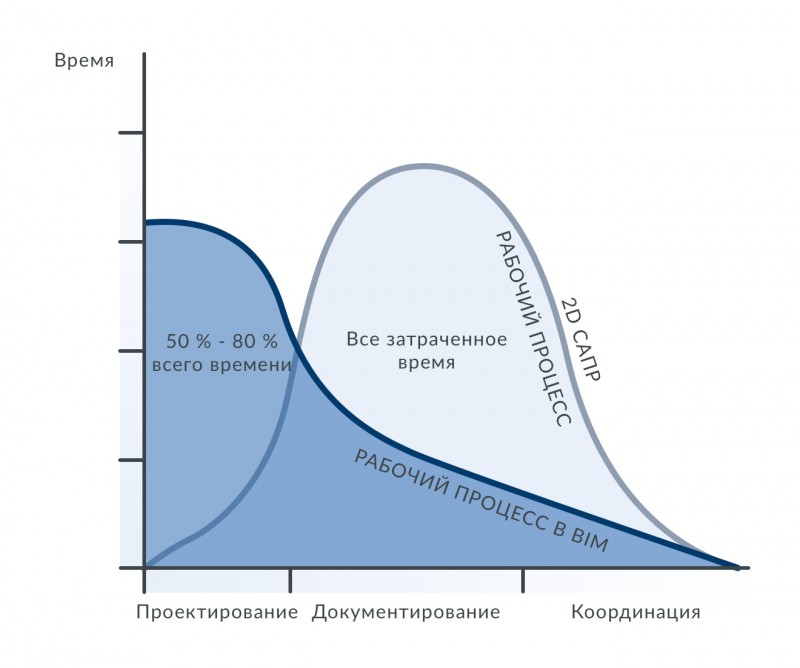

Оптимизация затрат и времени — одно из главных достоинств применения BIM-технологии. В конечном счете, чем быстрее завершится строительство, тем дешевле оно будет. Любые ошибки или просчеты приводят к продлению процесса, а значит, увеличению расходов. А применяя BIM на этапах строительства и эксплуатации —  самые расходные этапы — можно существенно снижать затраты. А чем скорее объект будет сдан в эксплуатацию, тем быстрее начнется окупаемость инвестиций.

Внедрение BIM-технологий

BIM-технологии сегодня — это самое прогрессивное решение для выпуска рабочей и проектной документации.

Академия БИМ поможет вам внедрить BIM-технологии в вашу проектную деятельность: разработает BIM стандарты, создаст библиотеки семейств Revit, проведет тестирование ваших сотрудников и обучит их BIM-моделированию на курсах Revit.

• Академия BIM принимает участие во внедрении новых стандартов проектирования в России с применением современных BIM технологий

  Читать далее

• Академия BIM предлагает своим клиентам комплексное решение проблем работы с библиотеками семейств Revit с индивидуальным подходом к каждому заказчику.

  Читать далее

• Шаблон в Revit — это специальный файл, являющийся отправной точкой при создании проекта. Шаблон содержит в себе подгруженные семейства, преднастроенные виды, фильтры, созданные спецификации, листы и пр., и тем самым сильно упрощает и стандартизирует процесс проектирования.

  Читать далее

• Метод предоставления общего доступа к проекту позволит существенно повысить эффективность внедрения BIM и коллективной работы над проектом.

  Читать далее

• Помимо обучению работе с Revit, мы учим проектному менеджменту, позволяющему эффективно управлять объектом недвижимости на каждой стадии его жизненного цикла. Мы учим, как с помощью BIM-технологий снизить количество изменений и ошибок в строительном проекте, сократить сроки выдачи документации, улучшить коммуникации между всеми участниками процесса и повысить производительность компании.

  Читать далее

Особенности внедрения BIM технологии проектирования в России

При изучении вопроса внедрения BIM технологий чаще всего попадаются положительные отзывы и детальное описание преимуществ более совершенной системы. Тем не менее, среди отечественных специалистов (проектировщиков и строителей) имеется и достаточное количество скептиков. И поводы для негативного восприятия процесса действительно есть.

Несмотря на провозглашенный разработчиками программного обеспечения единый подход к основам BIM и свободный обмен информацией между платформами Autodesk, Bentley, Tekla, Graphisoft и другими, фактически выполнить это условие без потери значительной части данных сегодня не представляется возможным. По сути, проектная организация, принявшая на вооружение тот или иной программный комплекс, становится заложником его производителя.

На данном этапе развития во многих случаях отсутствует налаженная связь между расчетными комплексами и визуальным построением модели. В единую BIM систему весьма проблематично вписывается информация о дефектах строительных конструкций существующих зданий и сооружений, требующих ремонта и усиления. Поэтому сегодня говорить о всеобъемлющем процессе моделирования объекта не приходится.

Определенный скепсис вызывает и утверждение о том, что комплекты рабочей документации «нарезаются» автоматически с готовой модели без участия «человеческого фактора», а возможность появления ошибки в этом процессе минимальна. Практика использования того же Revit Autodesk свидетельствует о необходимости значительной «ручной» доработки чертежей в части их приведения к нормам СПДС. Пользователи утверждают, что версия программного комплекса «из коробки» требует значительных временных затрат на ее настройку под свои нужды, создание собственных баз данных, штампов и форм.

Несмотря на уверения разработчиков, применение BIM технологии оправдано не во всех случаях. Построение информационной модели – достаточно трудоемкий и длительный процесс, который можно обосновать в масштабных проектах. Разработка дизайна небольших объектов с применением BIM попросту увеличит сроки и стоимость выполнения работ. Видимо для того, чтобы оправдать случаи неэффективного использования технологии, девелоперы активно продвигают идею использования модели на всех стадиях жизненного цикла объекта, вплоть до его сноса.

Кроме этих «подводных камней», процесс внедрения BIM в отечественных проектных и строительных организациях сталкивается с такими проблемами:

• высокая стоимость перехода с CAD-систем на информационное моделирование. Зачастую менеджмент предприятия не осознает необходимость использования лицензионных продуктов и специализированного обучения персонала;
• отрицательная реакция сотрудников компании при навязывании дополнительных обязанностей. В большинстве случаев процесс обучения специалистов моделированию происходит в нерабочее время и без дополнительной оплаты;
• снижение производительности труда и потеря времени при разработке пилотных проектов в среде BIM.

Что такое BIM-технология в строительстве?

Технологии информационного моделирования — BIM в сокращении от английского варианта фразы
Building Information Modeling — включают комплекс программного обеспечения для
моделирования зданий и сооружений, оформления всей необходимой документации, а также
управления массивом данных и коллективного участия специалистов в проекте. Один из
разделов проекта содержит смету и выполняется в специализированном ПО.

Интересно: В русскоязычном варианте часто встречается сокращение ТИМ —
технологии информационного моделирования. Оба варианта равнозначны.

Главное преимущество BIM-технологий обеспечено компилированием информационных потоков.
Благодаря этому вся база данных по проекту доступна одновременно архитекторам,
проектировщикам, сметчикам. Руководитель проекта может устанавливать уровни доступа для
сотрудников, открывать удаленный доступ, демонстрировать заказчику презентацию или весь
проект полностью.

Динамическое внесение корректировок отражается одновременно во всех разделах проекта. Это
исключает повторения и возникновение ошибок. Информационная модель используется для
управления на всем протяжении жизненного цикла здания. Рассмотрим подробнее программы
для информационного моделирования.

Где используется бим-моделирование

В основе бим-моделирования лежит проектирование 3D, но технология этим не ограничивается.
Использование информационного моделирования позволяет объединить в одном проекте
множество аспектов будущего объекта. Специалисты, владеющими соответствующими навыками,
заняты во множестве направлений.

В 3D создают:

• строительные объекты — здания, путепроводы, дорожную инфраструктуру, мосты;
• дизайн интерьеров — оформление жилого и нежилого пространства с учетом норм и
  стандартов
  и возможностью визуализации;
• визуализируют окружение, анимируют модели, настраивают цвета и текстуры;
• создают игры, кино, 3D-экскурсии;
• проектируют ландшафтный дизайн от планирования до презентации.

В строительстве информационная модель используется наиболее масштабно и продуктивно. В
одном проекте отражены все аспекты будущего объекта, включая конструктив, визуализацию,
интерьер и экстерьер, окружающий ландшафт, рельеф, климатические условия. На основе
всего комплекса данных формируют всю необходимую проектную и рабочую документацию.

Преимущества применения BIM-технологий

Единая цифровая платформа, используемая в процессе информационного моделирования, дает
архитектору и проектировщику возможности, которых не было раньше. Внедрение
бим-технологий не требует длительного обучения специалистов и может выполняться без
остановки текущих процессов.

BIM-моделирование позволяет:

• получить коллективный доступ к разным разделам проекта;
• исключить отклонения от проекта, оперативное устранять и не допускать ошибки;
• согласовывать все детали, включая проверку наличия материалов и элементов по базам
  данных, на проектном уровне;
• управлять проектом с учетом текущих рабочих процессов на строительной площадке;
• добиться эффективного взаимодействия всех подразделений от этапа проектирования до
  строительства и управления объектом;
• отслеживать изменения проекта в режиме реального времени, оперативно вносить
  корректировки во все разделы от проекта до сметы.

В рамках единой информационной модели применяются различные технологии от привычного
многим проектировщикам базового AutoCAD с чертежами в 2D до 3ds, позволяющего не только
выполнять проектирование, но и представить заказчику проект в наиболее эффектном виде.

Удобно: Виртуальная экскурсия по проекту позволяет осмотреть его внутри,
снаружи,
приблизить любой узел, просмотреть детализацию любого крепления или элемента.
Весомое преимущество информационного моделирования заключается в возможности
автоматизировать составление проектной документации, составление смет, спецификаций. В
документах можно оперативно учитывать ход работ, этапы строительства, динамику
оперативных показателей.

Быстро, дешево и точно

По мнению экспертов, в ближайшие годы все строители перейдут на BIM-технологию. Для ускорения этого процесса в Институте генплана создан центр компетенций по информационному моделированию градостроительных объектов. Его сотрудники не только работают с конкретными 3D-моделями, но и создают внутренние регламенты, собирают библиотеки элементов, а также обучают коллег работе с программным обеспечением и технологиями производства.

По мнению Олега Григорьева, сейчас без BIM невозможно добиться нужной точности проектировки, особенно в таком мегаполисе, как Москва.

Таким образом, BIM серьезно повышает качество и сокращает сроки проектирования и строительства, удешевляет его и позволяет избежать множества ошибок. В Градостроительный кодекс Российской Федерации уже начали вносить изменения: в нем появились термины «информационная модель», «формирование и ведение классификатора строительной информации», «цифровая архитектура», «управление жизненным циклом объекта». Осталось принять ряд подзаконных актов, и строительный комплекс Москвы станет полностью цифровым.

Уровень внедрения BIM в России и мире

Примеры успешного применения BIM в России уже есть. Например, олимпийские объекты в Сочи: стадион «Фишт» и дворец зимнего спорта «Айсберг»; стадионы, построенные к ФИФА-2018, включая «Газпром Арену» и «Волгоград Арену». Информационное моделирование применялось при проектировании аэропорта Домодедово-2 в Москве и «Лахта Центра» в Санкт-Петербурге. Во многом благодаря преимуществам BIM-технологий, всего за месяц был построен коронавирусный центр в районе подмосковной деревни Голохвастово.

Информационное моделирование получило правительственную поддержку во многих странах. В Великобритании еще в 2011 году применение BIM-технологий стало обязательным для всех проектов в рамках госзаказа. В Испании аналогичное требование действует с 2018 года. В марте 2016 года правительство Австралии приняло документ под названием «Государственный инфраструктурный план», в котором декларировалось обязательное использование BIM во всех крупных инфраструктурных проектах.

Примером госрегулирования с ограничениями является Сингапур. Здесь информационное моделирование обязательно к применению для заявок на строительство любого здания площадью более 5000 квадратных метров.

В США BIM-технологии обязательны для всех публичных строительных проектов, но в некоторых штатах действуют особые условия. Например, в Висконсине применение BIM требуют для всех проектов стоимостью от 2,5 млн долларов.

По данным Allied Market Research, мировой рынок BIM в 2019 году оценивался в 5,2 млрд долларов. Ожидается, что к 2027-му он достигнет 15,6 млрд долларов. При этом среднегодовой прирост (CAGR) составит 14,3 % в период с 2020 по 2027 годы. Оптимистичные прогнозы обусловлены государственной поддержкой, а также технологическими достижениями в области управления данными на удаленных серверах и возможностью координации работы пользователей с помощью облачных решений.

В отчете MarketsandMarkets фигурирует прогноз рынка BIM-технологий на 2024 год: эксперты озвучили сумму в 8,9 млрд долларов. Предполагается, что бóльшую часть этой суммы составят доходы от продажи программного обеспечения.

В России информационное моделирование используется на всех этапах строительства: от инженерных и строительных изысканий до эксплуатации объектов. Однако, согласно отчету PropTech 2020 года, BIM используют лишь 5–7 % компаний преимущественно в крупных городах и для больших проектов.

По данным «Инсистемс» (ГК «Ланит»)

BIM в России: рынок впереди законодательства

В нашей стране первые софтверные решения, реализующие подходы BIM, появились в начале 2000-х годов: это были уже получившие мировую известность ArchiCAD (от Graphisoft), Allplan (от Nemetschek) и другие. Российскими пионерами в области применения BIM стали такие компании, как «КБ Высотных и Подземных сооружений» (самый известный проект — Вторая сцена Мариинского театра в Петербурге), «Белэнергомаш» (металлоконструкции для объектов Олимпийского парка в Сочи, в том числе «Фишт», стадионов «Казань Арена», «Санкт-Петербург Арена»). Технологии BIM взяли на вооружение и игроки рынка жилой недвижимости: сегодня многие крупные девелоперы и застройщики в той или иной степени пользуются ими.

Сложнее и противоречивее складывается ситуация с государственным регулированием отрасли. Еще в декабре 2014 года Минстрой утвердил Программу внедрения информационного моделирования строительства, подразумевающую, в частности, разработку и экспертизу пилотных проектов на его основе, а также разработку BIM-классификатора и перечня нормативной базы. По той же программе на 2017 год намечалось введение требования обязательного использования BIM при исполнении государственных заказов на проектирование. Для понимания: это огромная доля от всех строящихся объектов недвижимости, включая школы и детские сады, больницы, здания судов и муниципальных администраций, стадионы и социальное жилье. Однако сейчас, в 2018 году, в электронном виде происходит только государственная экспертиза проектов на уровне электронных чертежей, а полный переход гражданских и промышленных государственных объектов на технологии BIM-проектирования «заморожен» как минимум до 2020-го.

Одновременно с этим, Правительство РФ, опять же силами Минстроя, подготовило «дорожную карту» по внедрению технологий BIM в строительстве, которая была, также с некоторым опозданием, утверждена зампредом Правительства Дмитрием Козаком в апреле 2017 года (первоначальный дедлайн — ноябрь 2016-го). Главной ценностью этого документа эксперты строительной отрасли называют появление в перечне стадий строительства стадии обоснования инвестиций: до этого законодательно она не была закреплена.

«Дорожная карта» делалась в несколько подходов, и параллельно разрабатывались семь сводов правил, каждый из которых касался определенного этапа жизненного цикла строительства: использование информационной модели на строительной площадке, передача данных между участниками строительства с помощью информационной модели и т. д. На данный момент утверждены только четыре из них.

Таким образом, несмотря на оптимистичные заявления чиновников, окончательное законодательное урегулирование всех методических и нормативных нюансов BIM-подхода к проектированию и строительству можно ожидать не ранее, чем через два года. При этом, к счастью, ничего не мешает проектировщикам и строителям использовать этот подход самостоятельно. Как мы уже выяснили, применение BIM-проектирования российскими игроками рынка, и тем более местными представительствами зарубежных строительных компаний, сегодня распространено почти так же повсеместно, как и за рубежом: BIM входит практически во все строительные кейсы и рассматривается игроками как конкурентное преимущество.
