Печь для бани: строим и изготавливаем самостоятельно

Содержание:

Требования к металлическим источникам тепла
Требования к металлическим источникам тепла
Выбор конструкции банной печи
Печь для бани из металла: инструкция по изготовлению
Пошаговая инструкция по изготовлению буржуйки для бани
Схемы и размеры
- Чертеж изготовления такой печи из старого баллона
- Чертеж с размерами вертикальной печи с тремя камерами
Декоративная отделка
Изготовление печи своими руками
Как построить в бане печь с открытым типом каменки
Металлическая печь для бани своими руками

Требования к металлическим источникам тепла

При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств

Цветовая палитра каления стали Учет названных нюансов обеспечит:

продолжительную аккумуляцию тепловых масс;
прогрев бани и поднятие в ней температурного режима в короткий срок;
высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

Требования к металлическим источникам тепла

Как сварить печь для бани из трубы или баллона

Учет названных нюансов обеспечит:

продолжительную аккумуляцию тепловых масс;
прогрев бани и поднятие в ней температурного режима в короткий срок;
высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

Выбор конструкции банной печи

Как выбрать лучшую дровяную печь для бани (для 3 категорий банщиков)

В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

с корпусом, ориентированным в пространстве вертикально или горизонтально;
растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
с баком для воды и без него;
с наружной или внутренней каменкой.

Каменка вертикального типа

Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

Горизонтальная печка с каменкой и баком

Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

Стальной теплообменник на дымоход

Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

Печь для бани из металла: инструкция по изготовлению

Достоинства и недостатки металлических печей для бани

Печи для бани своими руками

Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
Не требуется массивный фундамент для установки прибора, что облегчает процесс его монтажа.
В отличие от аппаратов из кирпича, их аналоги, изготовленные из металла, горят постоянно.
Невысокая стоимость. Металлический аппарат, в отличие от кирпичного, проще изготовить без лишних затрат. Поиск чертежей печей из металла для бани особой проблемы не представляет — их огромное количество размещено в интернете и СМИ.
Быстрый нагрев — через пару часов парная уже готова к процедурам.
Срок эксплуатации — до 25 лет, в зависимости от толщины металла печки и качества его сварки.
Безопасность в эксплуатации при выполнении правил сборки печи.

Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.
Проблемы в отоплении больших помещений.
Ниже пожаробезопасность по сравнению с кирпичной печью. Необходима внутренняя обшивка топки огнеупорным материалом.

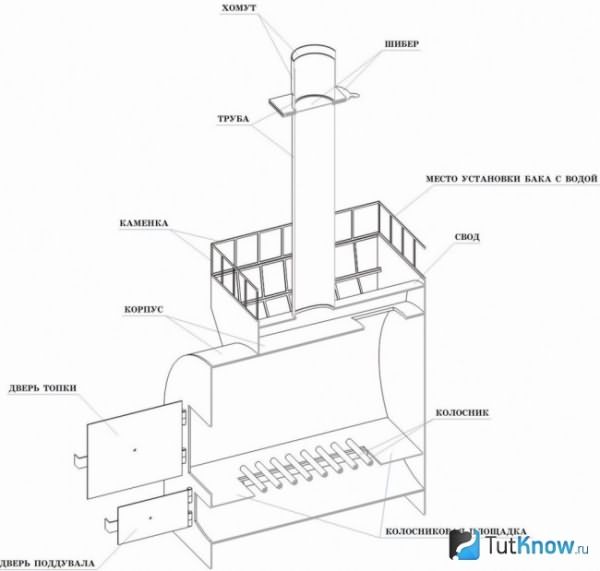

Конструкция печи-каменки из металла для бани

Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

Изготовление печи-каменки для бани из металлической трубы

Процедура изготовления печи из металлической трубы выглядит так:

Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.
На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие для поддувала 20х5 см. Работаем аккуратно, т.к. вырезанный из трубы кусок в дальнейшем будет использоваться для изготовления дверцы. Аналогичным образом вырезаем окно для печной топки, материал для будущей дверцы не выбрасываем.
Затем привариваем к нашей трубе ушки и петли, а на дверцы — защелки. Теперь можно навесить дверки поддувала и топливной камеры.
Из листа металла вырезаем круг D=0,7м, в его центре — отверстие, соответствующее размерам колосниковой решетки. Если ее купить не удалось, можно решетку изготовить самостоятельно из стального прута. Подготовленный круг нужно приварить в трубе немного выше поддувала. Изготовление топки завершено.
В боковой части печки вырезаем окошко для увлажнения горячих камней и устанавливаем для него дверцу.
Изготавливаем площадку для расположения камней. Для этого подойдут металлические пруты. Размеры ячеек принимаем с учетом величины камней, взятых для засыпки в бункер каменки.
После укладки камней вырезаем из листа металла еще один круг того же диаметра. В нем выполняется отверстие под дымоход с расположением возле дальней стенки печи. Привариваем дымоход и круг с отверстием под него наверх бункера.
Готовим бак для воды. Для этого отрезок трубы 0,7 м привариваем к печке.
В водяном баке делаем отверстие под кран.
Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получились две части разной величины. В большей части выполняется отверстие под дымоход. Накрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем его по отверстию.
Меньшая часть круга будет служить крышкой люка для заливки воды. Поэтому крепится эта часть к печке с помощью петель.

Процедура установки печи из металла в бане

Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
Дымоход также следует изолировать. Для этого можно использовать трубу с внутренним и внешним кожухом. Между ними размещается теплоизолятор.
При прохождении металлической трубы через кровлю, на стыке дымохода с потолком выполняется проходной узел в виде короба из оцинковки, заполненного базальтовой ватой.

tutknow.ru⁫>

Пошаговая инструкция по изготовлению буржуйки для бани

Вашему вниманию предлагается популярная металлическая печь для бани. Своими руками в ней можно сделать все, от начала до конца.

Чертежи не потребуются, поскольку в данной конструкции все устроено предельно просто.

Несмотря на простое изготовление, этот отопитель для бани имеет все, что нужно, чтобы мытье и парение проходило в комфортных условиях. В нем предусмотрена каменка и водогрейный бачок.

Каменки лучше всего делать из черного металла. Чтобы обойтись минимумом сварных швов на корпусе, лучше приобрести цельнотянутую металлическую трубу или бочку нужных пропорций.

Габариты готовой печи для бани: диаметр – 70 см, высота – 150 см.

Для сборки печи потребуется:

стальной лист толщиной >10 мм;
отрезок широкой (70 см в диаметре) трубы с толстыми стенками;
дымоходные трубы;
арматурный прут диаметром 1 см;
колосник;
печная фурнитура (петли, щеколды);
кран;
вентиль.

Для работы нужны будут следующие инструменты:

дисковая пила;
сварочный аппарат;
рулетка.

Корпус изготавливают из трубы. Для этого ее распиливают на две части — 70 и 90 см длиной. В нижней части трубы прорезают отверстие для поддувала.

Размер прорези 20х5 сантиметров. Вырезанный кусок металла пойдет на изготовление дверцы поддувала. Над поддувалом вырезают еще одно отверстие —для топочной камеры.

Видео:

Из стального листа вырезают круг диаметром 70 см. В нем нужно сделать отверстие для колосника. Саму колосниковую решетку тоже можно сделать своими руками из стальных арматурных прутьев.

Круг с колосником приваривают к стенкам трубы чуть выше поддувала. Далее из арматурных прутьев нужно сделать емкость для камней. Просвет решетки должен соответствовать диаметру камней.

Вырезают второй металлический круг такого же диаметра и просверливают в нем отверстие под дымоход. К отверстию приваривают дымоходную трубу, а затем и сам круг приваривают к корпусу печки, не забыв засыпать камни на решетку каменки.

На конструкцию сверху надевают меньший кусок трубы (длиной 70 см), делают в нем отверстие и приваривают кран.

Итак, буржуйка готова, осталось только установить дверцы и провести монтаж дымохода.

Монтаж изготовленной металлической конструкции на постоянное место нужно начинать с подготовки пола.

Установка печи ведется не на сам пол, а на площадку, представляющую собой квадрат со стороной 0,7 м. Площадка должна приподниматься над уровнем пола на 20 сантиметров.

Если металлический отопитель предполагается обложить кирпичом или сделать вокруг него ограждение, то расстояние до стены должно быть не менее 30 сантиметров.

Если отопитель не планируют обкладывать кирпичом, достаточно оставить между печкой и стеной промежуток 20 см.

Печь нужно установить на фундамент, выложенный из огнеупорных кирпичей. Кладку фундамента ведут глиняным раствором.

Видео:

Крышу бани в месте, где через нее проходит дымоход, оббивают картоном или войлоком, смоченном в глиняном растворе.

Дымоход должен подниматься над уровнем кровли не менее чем на полметра — это обеспечит хорошую тягу и защитит крышу от вылетающих из трубы искр.

Испытание установленной печи проводят без присутствия людей в парилке.

Схемы и размеры

Покупка готовых колосников и дверок ускорят и упростят процесс изготовления печи, но тогда отверстия в ней должны соответствовать их размерам. Изготовленные своими руками детали будут нужного вам размера. Простейший метод изготовления печи – использовать баллон после газа.

Чертеж изготовления такой печи из старого баллона

Изготовить печку, используя трубу в качестве корпуса тоже несложно, так как воздушный поток, обтекая стены корпуса, улучшает теплоотдачу. Корпус практически без швов надежней, служить будет гораздо дольше, да и очищать круглую топку удобней. Для расчета длины выносной топки надо знать толщину смежной с парной стенки.

Чертежи металлической печки с корпусом, сделанным из 530 мм трубы, дверца топки расположена в смежной комнате:

Печь с вертикально расположенным котлом «три в одном» также изготавливается из 530 мм трубы. Отличие этой печки от прежних вариантов не только в расположении относительно пола. В ней находятся три секции: топка, каменка и водяной бак, расположенные вертикально, одна над другой. Топка нагревает камни, а от них нагревается вода. В обогреве камней и воды используется температура дымохода, он находится внутри каменки и водяного бака. Объемы камер можно менять по своему усмотрению, но вы должны понимать, что при увеличении размера топки реже надо будет подкладывать дрова, так как гореть они будут дольше по времени. Большая каменка будет дольше прогреваться и больше времени сохранять в себе температуру.

Чертеж с размерами вертикальной печи с тремя камерами

К печам первых двух вариантов можно сверху установить бак для воды и каменку, только рядом, а не друг над другом. Так что количество, размер камер в вашей печки будут зависеть от того, сколько и при какой температуре вы любите париться и сколько надо воды нужной температуры.

Корпус печи практически любой конструкции и размера можно снаружи обложить кирпичом, но проще, если она будет иметь простую конфигурацию. Главное, чтобы она была изготовлена из конструкционной или жаропрочной стали большой толщины. Внутреннюю часть любой топки можно выложить кирпичом, только это гораздо сложнее. Сразу предусмотрите топку большего размера с учетом кирпичной кладки и исключите повышенную пожарную опасность способом, о котором говорилось выше.

Печь для бани в форме сапога, также на ваше усмотрение может иметь нужные вам размеры как самой печи, так и её секций. Проект данной печки выполняется с помощью сварки деталей, вырезанных из железа листового (толщиной от 5 до 10 мм), водяным баком из нержавейки и каменкой, расположенной внутри дымохода.

Декоративная отделка

Печь в бане является не только источником тепла, пара, повышенной опасности, она может быть и украшением помещения.

Если вы заботитесь лишь о сохранности печки, то её достаточно покрасить современной краской для защиты металла от коррозии. Использование термостойкой эмали на основе кремнийорганических красок не отличается от обычных эмалей, но предохраняет металл при температуре до +800 градусов. Металл обезжиривается, а затем наносится краска. После высыхания первого слоя наносится следующий слой. Рекомендуется покрыть краской и те металлические элементы, которые будут прикрыты кирпичом и изоляцией.

Отделка печи в бане может выполнять чисто декоративную функцию в виде кованых украшений и дополнительных элементов декора самой печи. Можно использовать термостойкие краски различных цветов с эффектом старины. Также декорирование может использоваться и для устранения повышенной опасности банной печки.

Печь можно обложить кладкой из красного кирпича (ранее мы уже рассматривали этот способ), но кладка с боковых сторон может быть декоративной, в виде сетки. Со стороны топки печь может закрыть экран из кованых элементов или просто красивой сеткой, закрепленной в раме.

Ее можно закрыть красивым кожухом, также покрытым термостойкой краской, понравившегося вам цвета.

Эффектно будет смотреться печь, облицованная термостойким камнем, это придаст не только благородный вид вашему изделию, но и улучшит качество самой печки.

Декоративная отделка вашей печки в бани зависит только от вашего желания, вкуса и размера кошелька.

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
- вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
- в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
- горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
фасадный лист приваривается к передней части печки;
в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
навешиваются дверцы;
готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

отрезают кусок основной трубы высотой 0,7-0,9 м;
места отрезов зачищаются;
на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
- на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
- в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
- на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
в верхней части вырезается отверстие для установки дымохода;
как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

с выносной ёмкостью или расположенной вверху;
с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
Выкапывают котлован глубиной от 0,5 до одного метра.
Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
Дно котлована выравнивают и утрамбовывают.
Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
Завершая каждый ряд печи, проверяют значения величин углов.
Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Металлическая печь для бани своими руками

Вариантов банных печей из металла множество. Есть несколько базовых моделей, на которые часто опираются начинающие мастера. Для самой простой конструкции потребуются такие материалы:

Печь для бани из металла – чертеж

стальные листы для основы конструкции, толщиной не менее 1,5 — 2 мм;
стальной лист от 0,8 см и более для дна печи;
чугунная решетка (колосник);
обрезок трубы из металла диаметром не менее 0,5 м и толщиной от 1 см;
металлические прутки от 1 см;
замки и дверцы для топки, каменки и поддувала;
водный кран;
не менее 2 м стальной трубы.

Из инструментов будут необходимы болгарка, сварочный аппарат. Обязателен защитный костюм, перчатки. Во избежание негативных последствий, следует строго соблюдать технику безопасности.

Чертеж самодельной банной печи

Первым делом следует сделать подробный чертеж будущей печи с указанием всех элементов и их размеров. При отсутствии опыта в создании эскизов рекомендуется обратиться к специалисту. На этом этапе необходимо подсчитать общее число всех частей и их суммарную площадь, чтобы в итоге определиться с требуемым количеством металла. По грамотно составленному чертежу в дальнейшем будет удобно осуществлять сборку конструкции.

Все размеры следует перенести на листовое железо, лучше это делать мелом. Вырезать каждый из элементов, соблюдая строго прямые углы. Их величина должна равняться 90°, иначе надежность банной печи окажется под вопросом. Боковые части должны быть одинаковыми.

Для резки металла используют болгарку. Все заусенцы и неровности необходимо ликвидировать до начала сборки

По окончании работ важно еще раз проверить все элементы — их наличие и соответствие размерам на чертеже

Особенности сборки печи

Изготовление печи для бани своими руками начинается с каменки. Две подготовленных боковины необходимо состыковать под прямым углом. На один стык достаточно 5 прихваток по несколько миллиметров. Для проверки точности прямого угла можно использовать угольник. Сварочная дуга не должна перегревать металл, поэтому силу тока нужно отрегулировать до оптимальной. Далее следует присоединить крышку и дно.

Как правильно установить печь в бане

Если остаются зазоры в несколько миллиметров — не страшно, они легко перекроются сварочным швом. Главное — чтобы щели, противоположные друг другу, были идентичными. После того как весь периметр короба каменки будет прихвачен, можно приступать к нормальной сварке, скрепив все части надежными швами. В горизонтальном положении готовой каменки на одной из боковин следует сделать отверстие для дверки.

Рассматриваемый вариант печи для бани предусматривает каменку, состоящую из двух частей — внешней и внутренней. Последняя должна быть меньше первой минимум на 10 см. Она будет устанавливаться на трубы, для которых необходимо проделать отверстия в нижней части внешней каменки. Подобным образом прихватывается топка печи и производится сваривание бака для воды. Топка состоит из поддувала, колосника и топливника с дверцей.

Краткая инструкция по сборке основных элементов:

Для сваривания внешней и внутренней каменки заготовить 4 пластины.
В верхнее части внешнего короба вырезать отверстие под трубу для создания дымохода.
Металлические полосы шириной 2 см приварить по периметру отверстия под каменку.
Сварочным швом присоединить дверцу топки на петлях.
Вставить внутреннюю каменку во внешнюю на трубы, зафиксировать.
Приварить крышку внешней каменки с заранее прорезанным отверстием под дымоход.

Установка печи

Перед установкой еще необходимо сделать отверстие для очистки сажи, она будет скапливаться сверху на внутренней каменке. Монтировать печь лучше на металлических ножках, высотой не менее 40 см. Если сделать их в виде продольных салазок, нагрузка на напольное покрытие уменьшится. Под низ стоит положить асбест, а сверху — ровный лист из металла. По бокам и на дне самодельной печи из металла можно разместить жаростойкие кирпичи, они позволят дольше сохранять тепло.
