Деревянное перекрытие между этажами. особенности монтажа

Технические требования для перекрытий

Межэтажные конструкции состоят из следующих элементов:

• балки;
• брусья;
• слой из доски;
• тепло- и звукоизоляционный слой;
• пленка гидроизоляции;
• чистовая доска;
• вентиляционная щель;
• плинтуса.

Для конструкций перекрытия рекомендованы следующие требования:

Если этажи, между которыми монтируют перекрытия, имеют температурный перепад более 10 градусов, то необходимо прокладывать теплоизоляционные материалы. Чаще всего это случается между жилыми этажами и подвалом или чердаком. В таких помещениях без теплоизолятора не обойтись.

Независимо от типа древесины, балки конструкции должны обладать высокой прочностью. Им необходимо выдерживать нагрузку конструкции, интерьера помещения и людей. Но помимо этого веса должен быть еще определенный запас. Следует помнить, что показателем минимальной нагрузки на такие перекрытия является 210 кг/кв. м. Для чердачных цифра начинается от 100 кг.
К деревянным конструкциям применяют значение прогиба. Оно должно быть менее 4 мм на один метр. Показатель рассчитывается следующим образом длину доски делят на 250 и получают максимальное значение прогиба. Для покрытия, на котором планируется укладка плитки, показатель делят не на 250, а на 400. Для чердаков цифру делят на 200.

Звуковой предел для материалов не должен быть больше 50 децибел. Это стоит учесть при выборе звукоизоляции. Теплоизоляторы способны значительно скрадывать шум

Звуки не должны проходить сквозь перекрытия и коммуникации.
При расчете материалов перекрытий важно также учитывать длину деревянных балок. Она не должна быть более 5 метров

Для чердаков – 6. Однако редко можно встретить деревянные конструкции более 6 метров. Если площадь комнат превышает 6 метров, под балки устанавливают опоры.

Обратите внимание! Древесина относится к классу легко воспламеняемых материалов. Кроме того, она подвержена гнилостности, грибкам и различным бактериям

Поэтому материалы для перекрытий перед монтажом поддаются обязательной обработке. Минимальный набор пропиток состоит из антипиренов и антисептиков.

Как установить стропильные ноги на балки перекрытия?

Как только балки перекрытия будут готовы к установке на них стропил, приступайте к изготовлению всей остальной конструкции и соединению стропил с балками.

Для соединения стропильной ноги с балкой ее конец обрезают под нужным углом, либо делают более сложную врубку на шипы. Давайте рассмотрим оба таких варианта.

Соединение стропила с балкой без врубки

Можно обойтись без врубки, если задействовать потом крепежные элементы – это нормальное решение. Итак, чтобы сделать простой срез на стропилах, изготовьте шаблон:

-Шаг 1. Возьмите строительный угольник и приложите его к доске.

-Шаг 2. Отметьте место реза на верхушке стропила.

-Шаг 3. При помощи столярного транспортира нарисуйте параллельную линию первому пилу поперек стропила. Эта линия поможет вам определить линию от веса на краю здания.

Вот как это выглядит на практике:

Изготовить такие стропила намного проще, чем для врубки. Главное – правильно определить угол наклона крыши и правильное место будущего среза:

В итоге в жизни такая конструкции выглядит вот так у двускатной крыши:

Виды врубки стропильной ноги в балку перекрытия

Сама конфигурация крепления больше зависит от угла наклона ската. Например, для крыши с крутыми скатами, где снеговая нагрузка – небольшая,  вы можете применить крепление с одинарным зубом. При методе одинарного зуба часто изготавливают дополнительные шипы, который помогают стропилам не двигаться под нагрузками. А под такой шип уже нужно будет гнездо в балке.

Но, наверняка вы знаете, что любые такие места способны ослабить балку, а поэтому их глубина должна быть не более чем 1/4 толщина балки и не ближе, чем на 20 см от края балки (чтобы не образовался скол).

А вот если у вас крыша с уклоном менее 35 градусов, тогда есть смысл использовать двойной зуб, ведь такое крепление позволяет достичь высокой прочности узлов. Как и в предыдущем варианте, вы можете дополнить двумя шипами.

При таком методе у каждого зуба может быть как одинаковая глубина, так и разная. Например, первый зуб вы можете врубить только на 1/3 толщины опорной балки, а второй уже – наполовину:

Суть в том, что две стропильные ноги в конструкции с опиранием на балки закрепляются затяжкой. Но, если концы этих ног будут скользить, тогда целостность затяжки будет быстро нарушена. Чтобы предотвратить такое скольжение, вставлять, вернее, врубать стропильную ногу в самую затяжку необходимо при помощи зуба – с шипом или без него.

В процессе врубания стропила в конец затяжки нужно максимально отодвинуть зуб. Если же вам необходимо усилить крепление таких стропил, тогда используйте двойной зуб. Еще один момент: сами зубы могут быть разной величины.

И, наконец, желательно прикрутить конец стропильных ног при помощи скрученной проволоки, чтобы ветер не мог сорвать такую крышу. В качестве проволоки лучше возьмите оцинкованную, и закрепите ее одним концом к стропильные ноге, а другим – в костыль, который предварительно закладывают в кладке стены на расстоянии 30-35 см от верхнего края.

Вот хороший пример аккуратной врубки стропила на затяжку, которая одновременно служит балкой перекрытия уже в четырехскатной крыше:

Металлический крепеж для такого узла все равно необходим, потому что врубка сама по себе не может удержать стропильные ноги под нагрузкой.

Чем хорош канадский метод строительства перекрытия?

Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:

Преимущество №1. Удивительная прочность

Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:

Преимущество №2. Точная геометрия

Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.

Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).

И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.

Преимущество №3. Комфортный вес

Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?

Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.

Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.

В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше

И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной

Преимущество №4. Изготовление в домашних условиях

Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.

Преимущество №5. Практичность в утеплении

И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:

Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!

Общие сведения

Разновидности перекрытий

Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и пароизоляцией. Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.

Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают потолком, и он является элементом дизайна.

Преимущества

Есть несколько весомых преимущества, к которым можно отнести:

• Простоту установки.
• Способность к перекрытию больших пролетов.
• Небольшой вес.
• Большой срок эксплуатации.
• Высокий уровень безопасности от пожаров.
• Материал не поддается деформации.

Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.

Требования к балкам перекрытия

Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.

Состоят они в следующем:

1. Балочные изделия обязательно должны быть сделаны из хвойных пород дерева,  так как именно они имеют высокий запас прочности. При этом влажность древесины должна быть не больше 14%, так как в противном случае лаги под нагрузкой будут иметь большой прогиб.
2. Запрещено для создания балок перекрытия использовать древесину, которая подверглась заболеваниям, грибку или она была испорчена насекомыми.
3. Перед началом монтажа элементы для создания балок следует обрабатывать антисептиками.
4. Для того чтобы в будущем пол или потолок не прогибался из-за нагрузки, следует сделать строительный подъем. Чтобы это выполнить, потолок нижнего этажа должен иметь незначительный подъем – это не будет вам мешать, наоборот, при нагрузке все выровняется и будет в нужном положении.
5. Если вы планируете укладывать брусья с большой частотой, то вместо них можно использовать доски, которые нужно обязательно устанавливать на ребра.

Порядок расчета

Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам потребуется:

• Определить, какова будет длина пролета, на которой и будет производиться установка.
• Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
• С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.

Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.

Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного  бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).

Расчет для примера

В качестве примера определим шаг лаг для пола в стандартном панельном доме (расчет 1) и в каркасном здании (расчет 2).

Расчет 1.

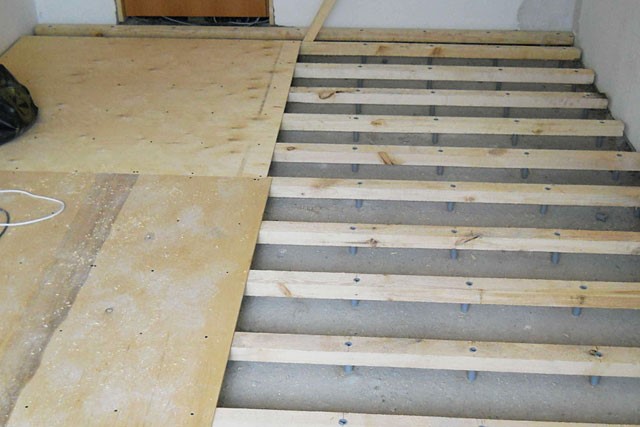

Начальные данные – опора на плиту перекрытия по базовой стяжке, с регулируемыми фиксаторами (винтовыми), под ламинат. Размеры помещения 3х5 м, пролет выбирается 3 м (параллельно стене с окном). Под ламинат необходимо устройство чернового настила из фанеры в 20 мм.

Согласно таблице, для такой толщины настила (фанера) шаг лаг можно принять 300 мм, а сечение бруса для пролета в 3 м – 150х80 мм. Расчетное количество х составит при расстоянии от стен 50 мм, ширине бруса 80 мм и шаге лаг под фанеру 300 мм

Поскольку число лаг не может быть не целым, принимаем количество брусьев 13 или – при малой нагрузке можно увеличить расстояние до стены – 12 штук.

Если при тех же условиях рассчитывается шаг лаг для пола из досок толщиной 50 мм, то расчетное количество брусьев х при расстоянии между ними 1000 мм составит

Принимаем целое количество 4 штуки (здесь уменьшать их число нежелательно).

Расчет 2

Начальные данные – опора на деревянные балки перекрытия, расположенные с шагом 1000 мм, те же размеры и конфигурация помещения, та же отделка.

Определим, через какое расстояние лаги должны быть уложены под настил из фанеры. По данным таблицы для фанеры толщиной 20 мм шаг лаг составляет 300 мм, при этом расстояние между балками составляет 1000 мм. Необходимо вначале разместить лаги по числу балок с креплением к их боковой стороне и выравнивании, далее расположить брусья поперек первичных лаг с шагом 300 мм. Поскольку балки имеют длину 3000 мм, первичные лаги также должны быть длиной 3000 мм и иметь сечение не менее 200х150 мм. Для пятиметровой комнаты таких лаг (согласно предыдущему расчету) потребуется 4 лаги (или пять, в зависимости от положения балок). Размещение вторичных опор идет по пролету длиной 5000 мм, при расстоянии 300 мм и ширине бруса 150 (сечение 200х150 мм) их потребуется

Учитывая округление, необходимое число пятиметровых (составных) лаг составляет 5 штук.

Для настила из половой доски толщиной 50 мм требуемое расстояние между лагами составляет 1000 мм, что равно шагу между балками. Поэтому число лаг соответствует числу балок (4 или 5 штук).

В обоих случаях необходимо внести поправку на повышенную нагрузку на перекрытие. В зависимости от условий эксплуатации, можно увеличить сечение брусьев/уменьшить расстояние между ними/применить комплексную поправку (увеличение сечение и уменьшение расстояния между лагами под доски).

Если принять увеличение сечения, то следует принять в обоих случаях ближайшее большее значение согласно таблице, то есть 220х180 мм (первичные и вторичные при перекрестном настиле) и 180х100 мм для настила под доски. Поправка на изменение расстояния лаг под пол (шаг) приводит к увеличению числа брусьев. Для первого расчета число первичных лаг не измениться, а для вторичных количество составит (при уменьшенном шаге 250 мм)

При креплении лаг к балкам шаг не меняется, следовательно, этот метод внесения поправок не применим.

Прочностной расчет деревянной двутавровой балки

Сравнение несущих способностей, цены и свойств. Сравним несущие способности 2-х видов балок: деревянная двутавровая балка, деревянный брус.

Расчет будет по предельному состоянию (по потере эксплуатационных свойств и по прогибам). Важным и определяющим будет расчет по 2 предельному состоянию (по прогибам). Именно значение прогиба под нагрузкой при равных условиях загружения будет критерием сравнения.

Условия для расчета:

• Расчетная длина по расстоянию между соседними опорами — 5,8 м
• Нагрузка на 1 м2 перекрытия 400 кг
• Шаг балок 0,4 м
• Нагрузка на м.пог. балки 400кг/м2 х 0,4 = 160 кг

ДЕРЕВЯННАЯ ДВУТАВРОВАЯ БАЛКА 300

Характеристики

Момент инерции 9 476,5 см4

Момент сопротивления 631,8 см3

Модуль упругости 12 000 МПа

Расчетное сопротивление 22,0 МПа

Цена за м.пог: 260 р Вес м.пог: 3,95 кг Качество: высокое Изготовение: 2-3 дня

СУХОЙ БРУС СЕЧЕНИЕМ 100Х240

Характеристики

Момент инерции 11 520,0 см4

Момент сопротивления 960,0 см3

Модуль упругости 9 000 МПа

Расчетное сопротивление 14,0 МПа

Цена за м.пог: 336 р (розница 14 400 р/м3) Вес м.пог: 10,8 кг Качество: низкое Изготовение: неизвестно

Производство двутавровой балки предполагает использование древесины хвойных пород и плит OSB. Этот вид перекрытия имеет высокую износоустойчивость, прочность и нагрузочную способность. Небольшой вес деревянных балок и перекрытий позволяет проводить строительные работы без применения специализированной подъемной техники и механизмов. С их помощью можно возводить дома даже в труднодоступных районах со сложными климатическими условиями. Построенные с использованием данных материалов здания, ветроустойчивы и способны выдерживать сейсмику в 9 баллов.

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Схема утепления деревянного пола

Общая технология расчета

Расчет балки перекрытия нужно производить, с учетом всех возможных нагрузок, которым она будет подвергаться. Для этого, следует сложить между собой несколько разных видов оказываемого давления, каждый из которых будет рассчитываться отдельно.

Общий вес конструкции, оказывающей давление на конструктивный элемент.

В этом компоненте нужно учесть вес, который прибавит последующая отделка. Это и пароизоляционные материалы, и покрытие пола – линолеум, ламинат и подобные им материалы, а так же утепление. Еще, давление будут оказывать все ограждающие конструкции. Это материал, из которого будут изготовлены стены.

При расчете, необходимо точно знать толщину используемого материала и его плотность, для последующих вычислений. Так же нужно точно рассчитывать вес всех указанных выше типов значений в совокупности.

Расчет временной нагрузки.

Сюда можно включить все предметы, которые можно перемещать, убирать или добавлять в процессе использования помещения. Это может быть мебель, все люди, которые будут одновременно находиться в помещении и прочее. Одномоментная распределенная нагрузка для жилых зданий, изготовленных из железобетона, например, составляет 150 кг/м2.

Вычисление общего расчетного значения.

Определение общего значения, осуществляется с применением таблиц коэффициентов и величин, входящих в СНиП. Применив данные из таблиц к конкретному виду постройки, можно получить величину давления на квадратный метр площади. Делается это, умножением приведенных в таблицах коэффициентов на полученные значения.

Последним этапом в определении итоговой величины, будет сложение полученных нормативных и расчетных данных. Расчетное или нормативное значение, полученное в кг/м2 нужно умножить, на длину пролета. В итоге получается число, которое определяет несущую способность балки.

Виды конструкций перекрытий

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время

Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

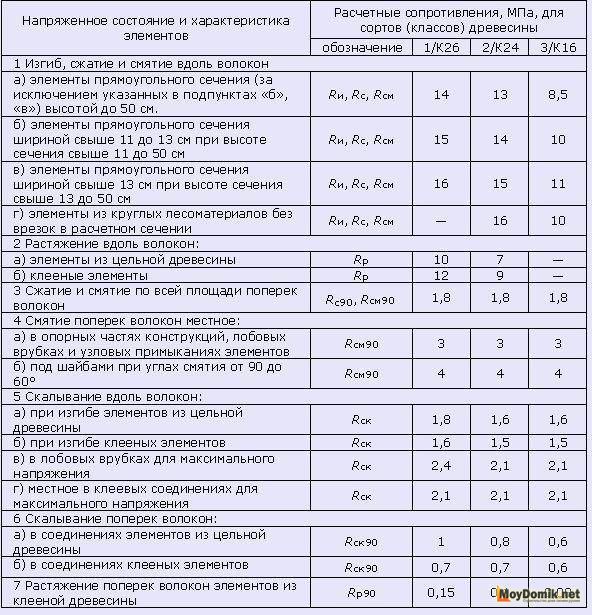

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать: Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.
