Что такое байпас в системе отопления

Применение байпаса

В системе обогрева обводной модуль используют как:

1. Элемент регулирования тепловой массы в теплообменниках.
2. Элемент обеспечения функционирования системы при аварийных отключениях электроэнергии;
3. Приспособление для улучшения однотрубной отопительной системы.

В первом случае функция арматуры заключается в отводе излишка тепловой среды из батарей, направляя ее в стояк. Процесс осуществляется механическим способом, путем открывания или закрывания запорно-регулирующего устройства. В данном случае байпас является альтернативой дорогим терморегулирующим приборам.

Без наличия обводного трубопровода выполнение ремонта теплообменников в процессе функционирования системы обогрева не является возможным.

Кроме того, данное устройство ускоряет процесс наполнения и опорожнения системы.

При аварийном отключении электроэнергии байпас делает возможным осуществить перекрытие крана подачи тепловой массы в циркуляционный насос, и перевести кран в открытое состояние на центральной трубе. Это обусловлено тем, что функционирование тепловой сети с насосом зависит от стабильного электроснабжения.

При аварийном отключении электричества теплоноситель прекращает движение через циркуляционный насос и не поступает в контур отопления. При этом, если приспособление оснастить клапаном, оно может функционировать в автоматическом режиме.

Усовершенствование уже устаревшей однотрубной сети обогрева посредством установки байпаса возле каждого радиатора позволяет регулировать температуру на отдельных теплообменниках. Таким образом, близ каждого обогревательного прибора появляются замыкающие участки, которые способствуют передвижению тепловой массы к другим радиаторам при перекрывании входа в батарею.

Установка байпаса имеет ряд преимуществ:

1. Эффективное распределение температуры по всем теплообменникам системы. Огромное значение устройство обводного модуля имеет для системы отопления большой протяженности.
2. Равномерный обогрев помещений дома.
3. Позволяет решить проблемы с наклоном трубопровода и скоплением воздуха внутри отопительной сети.
4. Существенное увеличение коэффициента полезного действия, что влечет снижение расхода на газ и обогрев дома.

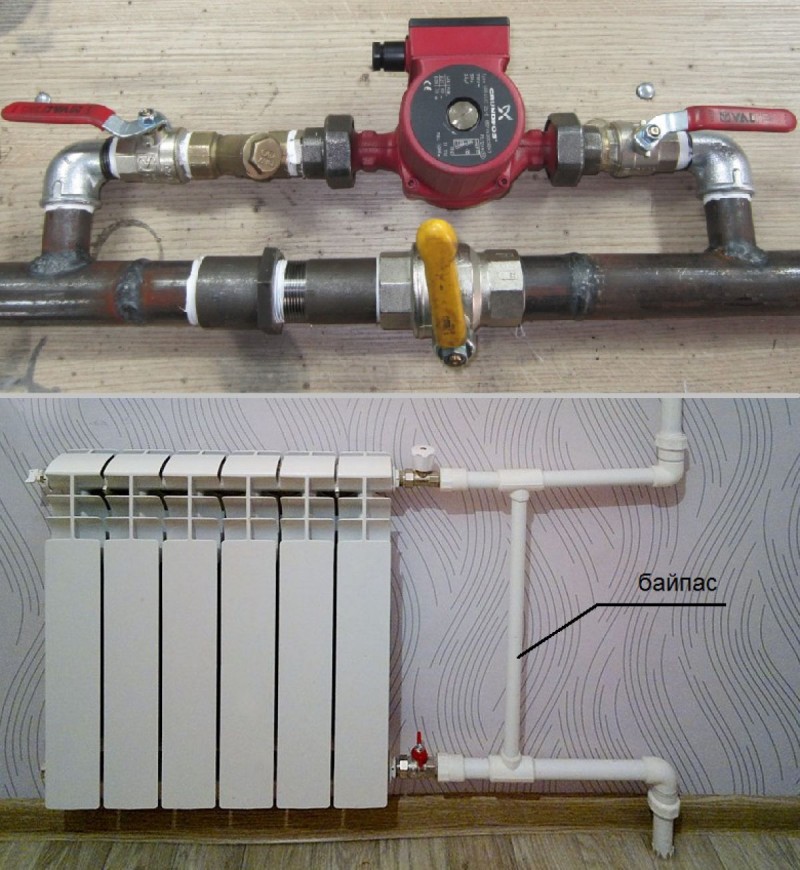

Байпас на радиаторах отопления

Установка байпаса в системе отопления

Установить байпас можно вполне самостоятельно, за исключением сложных автоматических систем, так как нужны определенные навыки. Монтаж его состоит из нескольких этапов, следуя которым постепенно, можно сделать оборудование более качественным и надежным.

При установке нужно:

• Переделать имеющуюся конструкцию магистрали;
• Монтировать краны;
• Установит тройники и узлы;
• Монтировать обходную трубу.

Изначально нужно переделать конструкцию магистрали, откорректировав расстояние резьбовых концов в циркуляционном насосе. Затем нужно монтировать краны по обеим сторонам насоса. Тип кранов лучше выбрать шаровой.

После монтирования кранов нужно провести установку тройников. Расположение их должно быть аналогично кранам, по обеим сторонам от счетчиков. По диаметру они равны диаметру труб. При монтировании обводной трубы, ее нужно поднять вверх относительно тройников так, чтобы оставался свободный доступ к насосу. Затем повернуть патрубки, направив их друг к другу. Установить кран и перемычки. Точно так же можно установить байпас в любой другой отопительной системе. Для автоматизации процесса вместо крана можно применять терморегулятор. Это позволит исключить перегрев насоса.

Функции байпаса в системе отопления

Уточним, что байпас – это трубопровод, предназначенный для протока воды в обход определенного участка магистрали, где установлено какое-либо оборудование. В схемах отопления его можно встретить в двух местах:

• в однотрубных системах в качестве перемычки на радиаторах;
• на распределительном коллекторе водяных теплых полов.

Как известно, в однотрубной системе отопления теплоотдача первой батареи влияет на работу следующей и так далее. Это касается как вертикальной, так и горизонтальной схемы. Если установка байпаса в системе отопления не сделана, то радиаторы будут включены последовательно. В результате первый из них отберет максимальное количество тепла, второй – все что осталось, а на долю третьего выпадет только охлажденный теплоноситель.

Чтобы этого не происходило, подача и обратка возле каждой батареи соединяется перемычкой, чьей задачей является направлять часть теплоносителя в обход радиатора. В данном случае принцип работы байпаса состоит в том, чтобы передать одинаковую часть тепла ближним и дальним отопительным приборам и уменьшить их зависимость друг от друга. Как это реализовано, можно увидеть на рисунке:

В системе отопления байпас нужен для равномерного распределения тепла по батареям, а также для выполнения их ремонта или обслуживания. Если по каким-то причинам нужно отсоединить и снять отопительный прибор, то достаточно просто перекрыть 2 крана, установленные на входе и выходе теплоносителя. Тогда вода пойдет по обходному пути через перемычку.

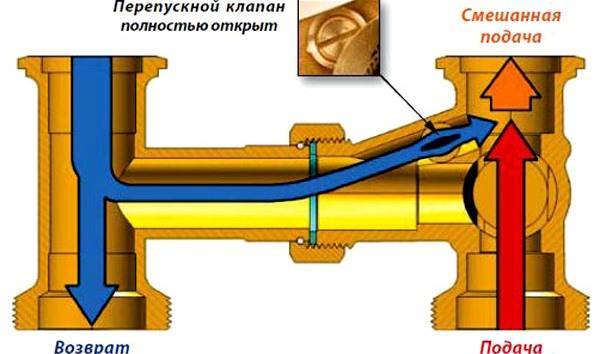

А вот байпас для отопления на коллекторе водяного теплого пола играет уже другую роль. Здесь обводная линия – это часть смесительного узла с трехходовым клапаном. Задача узла – приготовить теплоноситель необходимой температуры для подачи в греющие контуры теплых полов. Ведь в этих контурах температура воды не превышает 45 ºС, в то время как в подающей магистрали она может быть и 80 ºС.

В обычном режиме трехходовой клапан пропускает горячую воду из системы к теплому полу в ограниченном количестве. Остальной теплоноситель проходит через этот автоматический байпас, смешивается с холодной водой из коллектора и возвращается назад, к котлу. Поскольку разница температур в магистрали и коллекторе значительна, то байпасная линия используется постоянно. Получается, что без нее нормальное функционирование напольного обогрева невозможно.

Советы и рекомендации

Если вы собираетесь установить байпас в центральном отоплении, то необходимо уведомить представителей ЖКХ об этом (в письменном виде). Они должны согласовать временное отключение отопления с котельной.
Каждая установка газового оборудования в квартире либо частном доме сопровождается заказом хозяина проекта у государственного или частного проектировщика. Советуем проверить все указанные в бумагах узлы, дабы после принятия вами проекта не было недоразумений ввиду отсутствия на схеме чего-либо, но присутствия этой части в готовом изделии.
В случае установки электрического котла, мощностью до 5 кВт, заказ проекта не нужен

Но монтаж системы необходимо производить с приглашённым специалистом, во избежание критичных ошибок.
Покупая котёл, обращайте внимание на сертификаты качества и безопасности. Это сохранит вас и окружающих от неожиданных поломок и аварий.
Когда сборка трубопровода производится с помощью спайных ПВХ труб, нужно следить за усилием нажатия в момент спайки стыков. Чрезмерное давление на разогретые концы спайки приведёт к закупориванию проходной силы теплообменника.

Чрезмерное давление на разогретые концы спайки приведёт к закупориванию проходной силы теплообменника.

Какие требования предъявляются к перемычке

Боковая перемычка к радиатору отопления как уже говорилось, устанавливается в однотрубных системах отопления. Согласно требований к монтажу систем отопления, такие устройства должны устанавливаться ближе к батарее. Второе требование заключается в том, чтобы байпас изготавливался из того же материала, что и основная труба магистрали. Если в здании применены стальные трубы, то и перемычка также изготавливается из стальной трубы. Если от магистральной трубы к батарее подведены металлопластиковые трубы или из полипропилена, то и перемычка устраивается из этого материала.

Третье требование к установке перемычек перед батареей заключается в том, что такое устройство устанавливается с учетом размеров труб основного трубопровода. Перемычка всегда устанавливается меньшего диаметра чем подводящая и отводная трубы. Чаще всего разница берется в 1 размер. Например, если основная труба имеет диаметр ¾ дюйма, то байпас должен быть ½ дюйма.

Правильный монтаж

Монтаж байпаса радиатора требует наличия запирающей арматуры

При установке байпаса на радиатор отопления строго придерживаются требуемого соотношения диаметров, а также руководствуются следующими правилами:

• обходную магистраль монтируют на максимально возможном удалении от вертикального участка трубопровода, как можно ближе к отопительной батарее;
• на участке подачи между байпасом и радиатором устанавливают регулирующее запорное устройство (шаровой кран или термостатическую головку). Установка дополнительного вентиля на выходе из отопительного прибора понадобится, если вы решили обезопасить себя на случай его повреждения;
• обводную магистраль изготавливают из отрезка трубы и тройников на месте, а её монтаж выполняют как сваркой, так и посредством резьбовых соединений.

Соблюдение следующих рекомендаций поможет установить обходной контур на отопительный агрегат:

байпас монтируют на обратном трубопроводе, что позволяет избежать перегрева циркуляционного насоса

С этой же целью врезку параллельного контура выполняют на удалении от котла;
располагая обходной участок в горизонтальной плоскости, исключают образование воздушных пробок при включении системы отопления, что особенно важно при использовании помп «мокрого» типа;
диаметр труб байпаса выбирают равным присоединительному размеру циркуляционного насоса;
фильтр механической очистки монтируют перед помпой, если ориентироваться по направлению потока жидкости.

Конструкция байпаса не представляет сложностей

Немаловажным вопросом является герметизация соединений. В работе лучше отдать предпочтение не быстромонтируемой фум-ленте, а традиционно надёжной пакле и сантехнической пасте. Кроме всех прочих достоинств, именно последнее сочетание материалов позволит при необходимости отвернуть соединение обратно.

Инструкция

Соблюдая правильную последовательность действий, можно избежать ошибок в работе и проблем с функционированием системы во время эксплуатации

Особенно важно соблюдать порядок выполнения сварочных работ, поскольку высокий нагрев связан с опасностью повреждения пластиковых элементов шаровых кранов.

1. Слейте теплоноситель из отопительной системы.
2. При помощи угловой шлифмашины вырежьте отрезок трубы на участке обратной магистрали. Его размер должен соответствовать длине сгона с установленным шаровым краном, а расстояние до отопительного агрегата принимают равным 0.5 — 1м.
3. Воспользовавшись сварочным аппаратом, по обе стороны от места врезки вварите угловые элементы конструкции.
4. К обеим сторонам магистральной трубы приварите короткий и длинный резьбовые участки сгона.
5. Смонтируйте сгон и установите центральный вентиль.
6. Установите шаровые краны, перекрывающие поток теплоносителя через байпас.
7. Соблюдая направление движения жидкости, на одном из вентилей смонтируйте фильтр-грязевик. Место его установки выбирают до центробежного насоса по ходу движения теплоносителя.
8. Воспользовавшись крепёжными элементами из комплекта поставки насоса, смонтируйте его на байпас.
9. Закачайте теплоноситель в систему отопления.
10. Включите обогрев и откройте все запирающие устройства участка байпаса. После этого осмотрите все соединения на предмет протечек.
11. Закройте центральный шаровой кран и включите центробежный насос. Не забудьте развоздушить рабочее пространство помпы.
12. Проверьте эффективность работы системы на всех скоростных режимах.

После проведения осмотра всех тепловых агрегатов и резьбовых соединений отопительной системы, её можно считать работоспособной и пригодной к дальнейшей эксплуатации.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

• Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
• При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

• При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
• При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
• Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

1. перекрывает обвод и направляет весь поток ТН в радиатор;
2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

• Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
• В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя

Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре. Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева. Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.

Без электричества

Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

• фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
• обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
• циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Принцип работы

Фото прибора:

Нетрудно понять, что даже ничтожные поначалу дефекты в действиях инженерных систем и коммуникаций могут обернуться серьезнейшими проблемами.

Доставляемый дискомфорт и даже опасность для здоровья при нарушениях в работе отопления вряд ли получится переоценить.

Оттого внимательные, вдумчивые домовладельцы должны быть заняты профилактикой подобных неполадок. Немалую роль в ней играет как раз байпас, широко используемый и в отопительных контурах, и в водопроводных системах.

Конструкция его не представляет особой сложности – это всего лишь перемычка в виде трубы, дополненной регулирующими устройствами.

Через байпасный клапан обеспечивается проход жидкости (питьевой воды или теплоносителя в системе отопления) в стороне от того или иного технического узла.

Если совсем просто – это обходной путь для воды на случай непредвиденных ситуаций. Если все работает нормально, по перемычке поток движется спокойно и размеренно.

Но при определенных условиях запирающий элемент перекрывается и жидкость устремляется в сторону от прежней траектории. Подобное действие достигается потому, что диаметр байпаса неизменно меньше, чем у трубы, которая подводит к нему воду.

Применение такого устройства позволяет:

• сделать заметно проще сервисные работы на трубопроводах;
• поднять коэффициент полезного действия техники;
• сократить непроизводительные энергетические расходы;
• радикально решить проблемы заполнения труб и другой водной инфраструктуры воздухом;
• гарантировать относительно стабильное действие даже в отличающихся от нормальных ситуациях.

Иногда можно столкнуться с рассуждениями, что байпас ставить нерентабельно. На самом деле это не так – при установке такого устройства получается заметно сэкономить электроэнергию.

Сокращение подачи воды в батареи составляет до 35%, и потому можно уменьшить расход тепловой энергии примерно на 15%.

Так как многие реальные системы расходуют много тепла, никаких негативных последствий не будет. Более подробную картину можно понять при консультации со специалистами.

Для чего ставят байпас на отопление

Существует несколько различных вариантов применения байпаса в системе отопления, среди которых нужно выделить такие как: регулировка теплоносителя, работа системы без электричества, восстановление однотрубного отопления. При применении байпаса для регулировки теплоносителя, функциональным предназначением его будет возвращение в стояк переизбытка теплоносителя из батареи отопления.

Без наличия байпаса невозможно провести ремонт батареи, когда отопительная четко система находится в рабочем состоянии. Также это устройство контролирует уровень наполнения и опорожнения системы. Монтирование байпаса в отопительную систему особенно актуально при обустройстве современных вариантов, подразумевающих под собой применение циркуляционных насосов. Его роль при этом достаточно простая, так как при отключении электроэнергии, перекрываются краны подачи теплоносителя и открываются на центральной трубе.

Также он применяется и для восстановления однотрубной системы отопления, которая зачастую встречается в домах старой постройки. Зачастую отопление функционирует достаточно хорошо, поэтому, в квартирах бывает жарко. Исправить это поможет байпас, с помощью которого можно очень просто регулировать уровень температуры в доме.

Обвязка батарей

При самостоятельном монтаже системы обязательно учитывайте требования, предъявляемые к элементам отопления, в частности байпаса. Зачастую его устанавливают в местах крепления радиаторов.

Далее рассмотрим вопрос применения байпаса в системе отопления более тщательно.

Радиаторы обвязываются по простой схеме

Зачем нужен байпас

Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, отвечающие за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:

• Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
• Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторы уже при поднятии вверх. Такое последовательное подключение приборов имеет характерные недостатки.

Как в первом, так и во втором случае подключение выполнено последовательно. При возникновении неполадки на каком-то оборудовании, придется отключить систему полностью.

Решается проблема включением в систему специальных труб-перемычек. При необходимости радиатор кранами отсекается от основной системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.

Перемычка устанавливается ближе к батарее

Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется радиаторами. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.

Труба перевязки имеет различную форму

Монтаж байпаса

Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть важные правила и рекомендации специалистов:

• На промежутке между стояком и байпасом не используются вентили. В противном случае циркуляция теплоносителя нарушается.
• На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом предусматривается место для установки запорной арматуры. Вентили монтируют с двух сторон радиатора.
• Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, произойдет разбалансировка схемы. В автономной системе частного дома это позволяет перенаправить поток. В многоэтажном строении указанный вариант малоэффективен и является нарушением норм.
• Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, отходящие к радиаторам, применяются на размер меньше. В горизонтальной схеме соотношение размеров несколько иное.

Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно законам гидравлики. Особенности монтажа напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто приварить перемычку и установить краны.

Монтаж осуществляется по-разному

Использование полипропиленовых или металлопластиковых труб предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.

Насос часто устанавливают на перемычке

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

• Фильтр;
• Обратный клапан;
• Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Принцип работы байпасного клапана

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

• Собирают участок обвода, который будет располагаться параллельно магистрали;
• От обратки отрезают участок, равный длине обвода;
• На концы магистрали устанавливают тройники;
• Между ними монтируется участок с запорной арматурой или клапаном;
• Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

• Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
• Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
• Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.
