Байпас в системе отопления что это такое?

Байпас на батарее отопления

Радиаторы отопления через обходные трубопроводы подключатся только в случае однотрубных магистралей. В двухтрубных системах и в случае коллекторной разводки обводные патрубки в систему врезать не имеет никакого смысла. В таких отопительных системах радиаторы подключены параллельно, и к каждой из батарей поступает теплоноситель одинаковой температуры из подающей магистрали. Если выйдет из строй какой-либо один из контуров системы, если имеются отсекающие краны, на работу всей системы это не повлияет.

В системах с одной трубой вследствие подключения теплоотдающего оборудования температура теплоносителя падает по мере движения по контуру. Чем большей теплоотдачей отличается радиатор, чем холоднее на выходе будет жидкость. Если байпас на отопление здесь не предусмотрен, то первая батарея возьмет максимум тепла и будет очень горячей, а через последний радиатор пройдет лишь слегка теплая жидкость.

Соединяя подачу и обратку трубой-перемычкой около каждой батареи, поток теплоносителя делится на два. Одна часть движется к радиатору, отдавая тепло, а вторая часть, сохранив температуру, идет по обводу и на выходе соединяется с потоком из батареи. Так удается доставить достаточно тепловой энергии, даже до последней батареи в системе. По такой схеме работает и подключается и байпас на полотенцесушитель.

Примеры использования байпаса

Пример #1 — регулировка теплоносителя

Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.

Вот таким образом байпас может быть внедрен в отопительную систему

Пример #2 — работа системы без электричества

Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.

Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.

Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:

• фильтр;
• обратный клапан;
• циркуляционный насос.

Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально

В этом случае система будет защищена от скопления воздуха.

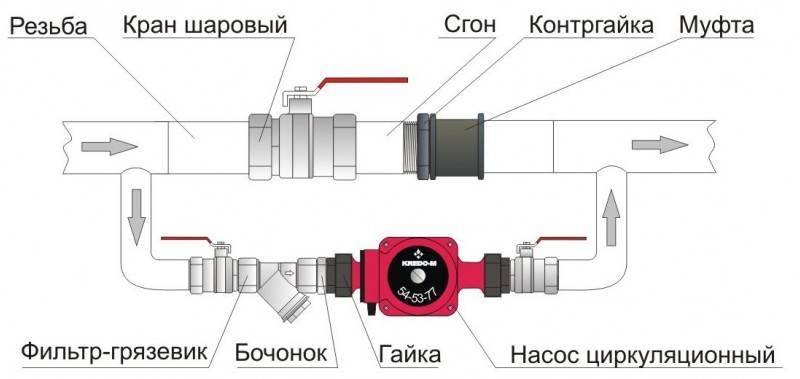

Схематические изображение обводной трубы, вмонтированной в отопление

Пример #3 — реанимация однотрубного отопления

Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:

• Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
• Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
• Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.

Установив такой прибор вы получите банальный «регулятор температуры в доме».

Схема подключения

Чтобы байпас работал как следует, его нужно не только правильно выбрать, но и грамотно установить. Обычно делают подсоединение одного края обходной трубы к патрубку подводки, а другого – к отводному контуру. Участок от байпаса до вводного отверстия оснащается запирающими деталями, которые или окончательно переводят поток в другую сторону, или разделяют его на две части. Чтобы можно было полностью перекрыть подачу жидкости на оборудование, кран монтируют еще на отводном патрубке. Самый простой вариант – патрубок с тройниками, подключаемыми с той и другой стороны.

Такие неуправляемые байпасы имеют непрерывно открытый просвет. В большинстве случаев подобные аппараты нужны для подачи воды на радиаторы. Поскольку она неизменно движется по маршруту, имеющему минимальное гидравлическое сопротивление, сечение на вертикальных изделиях должно быть меньшим, чем у основных магистралей. Байпасы, предназначенные для нижних разводок, формируют с тем же диаметром, что и на главном участке, и только отводной патрубок уменьшают. Рекомендуется время от времени прокручивать шаровые краны, чтобы исключить блокировку их при длительном простое.

Кроме расчета расстояния, нужно учесть и тот факт, что запорная арматура не может ставиться на обводных перемычках в многоэтажных домах

При неосторожном обращении или автоматическом срабатывании иные потребители тепла могут быть отключены от магистрали. А вот рядом с насосом, обеспечивающим циркуляцию, такое оборудование должно ставиться обязательно

Радиаторы, подсоединяемые в коллекторные и двухтрубные варианты разводки, не должны подключаться к байпасам, поскольку никакого смысла в этом нет. Насосы к байпасу подсоединяют, если система рассчитана на движение воды естественным течением.

В таких случаях особое значение имеют:

• коллектор для разгона;
• соблюдение проектных уклонов магистрали;
• необходимый просвет любой трубы.

Выбор разводки определяется тем, есть ли свободное место. Байпас при создании теплого пола представляет собой составную часть смесителя. Чтобы подготовить теплоноситель, нужно применять смешивающий блок с трехходовыми клапанами, пропускающими строго ограниченный объем воды. Прочая часть ее выводится через байпас, после смешивания с покинувшей коллектор холодной жидкостью, движется потом в сторону котла. Особое значение имеет байпас в отопительной магистрали, куда горячую воду подает твердотопливный котел.

Там он помогает сделать малый циркуляционный контур в обвязке. Обводной канал подсоединяют к подающей линии с наиболее нагретой водой; другой участок подключается к трехходовому клапану возвратной линии. Поэтому в котел возвращается вода, которая прогрета самое меньшее до 50 градусов. Мотив подобного решения – профилактика бурной коррозии, которая часто настигает котлы, работающие от дров или угля. Отдельно стоит сказать о тупиковой системе отопления и о введении байпасов в нее.

Тупиковый вариант является одним из разновидностей двухтрубного контура. Кольца, которые используются для циркуляции, имеют самую разную длину. Конфигурация их делится на вертикальный и горизонтальный форматы. Вертикаль создается путем включения каждого прибора в ориентированный сверху вниз стояк. Чем ближе к нему кольца, тем они короче; оборотной стороной такого решения становится неоднородность в скорости обращения воды.

Потому в чистом виде подобная система не способна прогревать части дома совершенно одинаково. Практичность под вопросом, и это решение приемлемо (не более) лишь в многоквартирном доме. Горизонтальная тупиковая система формируется, если к отопительным аппаратам подсоединяется прямой и возвращающий трубопровод. Габариты связывающих узлов и самих труб оказываются совершенно одинаковы, что существенно упрощает работу проектировщиков, монтажников. Кроме того, горизонтальное исполнение понижает расход материалов, но несколько затрудняет балансировку работы радиаторов.

В любом случае, из источника тепла выводится доминирующая труба. По ней разогретая жидкость проникает в компенсирующий бак, где есть слив и сигнализирующий патрубок. Байпас монтируется либо на вводе в котел, либо на выводе из него. Это определяется предписаниями проекта. Бачок служит для вывода верхнего трубопровода, от которого уже устремляется жидкость по разводке в сторону отдельных радиаторов.

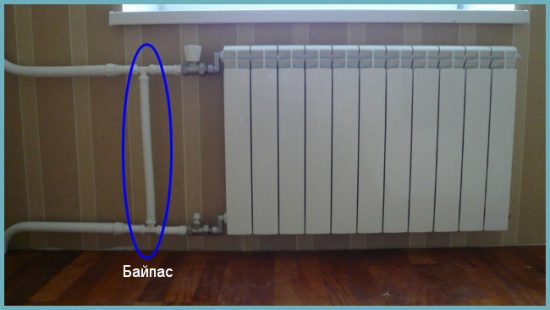

Байпас на радиаторе отопления

Назначением байпасной линии является ремонт/замена приборов отопления без прекращения циркуляции теплоносителя, а также регулирование температуры в помещении путем установки на радиатор терморегулирующей арматуры. При перекрытии запорной арматуры на входе и выходе отопительного прибора, теплоноситель будет продолжать движение через байпасную линию.

Байпасная линия что это такое?

Как правило, диаметр байпаса на размер меньше основного трубопровода. Это делается для того, чтобы большая часть теплоносителя проходила через радиатор, а не через байпас. В противном случае, если сделать байпас радиатора такого же размера, что и основной трубопровод, теплоноситель, двигаясь по пути наименьшего сопротивления будет проходить через байпас, оставляя радиатор недостаточно нагретым.

Помимо этого, байпасная линия не должна устанавливаться слишком далеко от радиатора, т.к. это может привести к тому, что основная часть теплоносителя будет проходить через байпас, практически не заходя в сам прибор отопления.

Байпас на радиаторе отопления устанавливается только в однотрубных системах отопления. В двухтрубных системах он просто не нужен, т.к. теплоноситель, проходя через каждый радиатор сразу поступает в обратную магистраль, а не в подающую, как в однотрубных системах.

Подключение радиаторов с байпасом в однотрубной системе отопления.

Существует несколько вариантов подключения радиатора с байпасом:

1. Диагональное подключение. Теплоноситель заходит через верхний вход, диагонально пересекает радиатор и выходит через нижний выход. При этом байпасная линия расположена снизу;
2. Боковое подключение. Байпасная труба находиться сбоку. Следует помнить, что если устанавливается многосекционный радиатор (более 7 секций), то при боковом подключении последние секции могут прогреваться слабо. Для решения этой проблемы необходимо использовать диагональное подключение, либо установить удлинитель потока;
3. Нижнее подключение. Байпасная труба также расположена снизу.

Важно! В многоквартирных домах запрещается устанавливать запорную арматуру на байпас радиатора, особенно, если на радиаторе установлен ручной регулирующий клапан, проходной канал которого сильно заужен. В этом случае, перекрытие шарового крана на байпасной линии приведет к снижению теплоотдачи расположенных ниже по стояку радиаторов, т.к

теплоносителю потребуется пройти через клапан, сечение которого рассчитано только на один радиатор.

Однако, даже если на радиаторе стоят шаровые краны с широким сечением проходного канала, все равно не разрешается установка запорной арматуры на байпас, т.к. существует вероятность случайного перекрытия циркуляции теплоносителя по стояку. К примеру может произойти следующая ситуация: в комнате прохладно, мы перекрываем кран на байпасе, в результате чего весь теплоноситель проходит по радиатору; далее в комнате становится слишком жарко, мы перекрывает кран на радиаторе, забыв при этом открыть кран на байпасе, в следствии чего, циркуляция теплоносителя в доме полностью прекращается.

В случае, если есть основания полагать, что система отопления многоквартирного дома работает не идеально, то рекомендуется поменять радиаторы на более мощные, с большим количеством секций. Помимо этого, вместо ручного регулирующего клапана, проходной канал которого заужен, рекомендуется установить на радиатор шаровые краны, которые пропускает гораздо больше теплоносителя, в результате радиатор будет лучше прогреваться.

Как правильно установить байпас

Комплектация распределительного узла теплых полов включает в себя и обходную линию, но это тема отдельного разговора. Что касается перемычек на однотрубной системе, то их установка очень проста и производится уже в процессе монтажа системы, так как без них последняя не будет корректно работать. Ненамного сложнее выполнить монтаж своими руками байпасной линии с циркуляционным насосом. Достаточно иметь обычный комплект инструментов и изучить схему:

Совет. Чтобы не набирать все детали по отдельности, можно купить готовый узел в сборе, показанный на рисунке ниже:

Не представляет никакой сложности и установка байпаса для полотенцесушителя. Для соединений можно взять металлопластиковые трубы, да еще приобрести краны, тройники и отводы. Сборку выполнять в соответствии со схемой:

Правильный монтаж

Монтаж байпаса радиатора требует наличия запирающей арматуры

При установке байпаса на радиатор отопления строго придерживаются требуемого соотношения диаметров, а также руководствуются следующими правилами:

• обходную магистраль монтируют на максимально возможном удалении от вертикального участка трубопровода, как можно ближе к отопительной батарее;
• на участке подачи между байпасом и радиатором устанавливают регулирующее запорное устройство (шаровой кран или термостатическую головку). Установка дополнительного вентиля на выходе из отопительного прибора понадобится, если вы решили обезопасить себя на случай его повреждения;
• обводную магистраль изготавливают из отрезка трубы и тройников на месте, а её монтаж выполняют как сваркой, так и посредством резьбовых соединений.

Соблюдение следующих рекомендаций поможет установить обходной контур на отопительный агрегат:

байпас монтируют на обратном трубопроводе, что позволяет избежать перегрева циркуляционного насоса

С этой же целью врезку параллельного контура выполняют на удалении от котла;
располагая обходной участок в горизонтальной плоскости, исключают образование воздушных пробок при включении системы отопления, что особенно важно при использовании помп «мокрого» типа;
диаметр труб байпаса выбирают равным присоединительному размеру циркуляционного насоса;
фильтр механической очистки монтируют перед помпой, если ориентироваться по направлению потока жидкости.

Конструкция байпаса не представляет сложностей

Немаловажным вопросом является герметизация соединений. В работе лучше отдать предпочтение не быстромонтируемой фум-ленте, а традиционно надёжной пакле и сантехнической пасте. Кроме всех прочих достоинств, именно последнее сочетание материалов позволит при необходимости отвернуть соединение обратно.

Инструкция

Соблюдая правильную последовательность действий, можно избежать ошибок в работе и проблем с функционированием системы во время эксплуатации

Особенно важно соблюдать порядок выполнения сварочных работ, поскольку высокий нагрев связан с опасностью повреждения пластиковых элементов шаровых кранов.

1. Слейте теплоноситель из отопительной системы.
2. При помощи угловой шлифмашины вырежьте отрезок трубы на участке обратной магистрали. Его размер должен соответствовать длине сгона с установленным шаровым краном, а расстояние до отопительного агрегата принимают равным 0.5 — 1м.
3. Воспользовавшись сварочным аппаратом, по обе стороны от места врезки вварите угловые элементы конструкции.
4. К обеим сторонам магистральной трубы приварите короткий и длинный резьбовые участки сгона.
5. Смонтируйте сгон и установите центральный вентиль.
6. Установите шаровые краны, перекрывающие поток теплоносителя через байпас.
7. Соблюдая направление движения жидкости, на одном из вентилей смонтируйте фильтр-грязевик. Место его установки выбирают до центробежного насоса по ходу движения теплоносителя.
8. Воспользовавшись крепёжными элементами из комплекта поставки насоса, смонтируйте его на байпас.
9. Закачайте теплоноситель в систему отопления.
10. Включите обогрев и откройте все запирающие устройства участка байпаса. После этого осмотрите все соединения на предмет протечек.
11. Закройте центральный шаровой кран и включите центробежный насос. Не забудьте развоздушить рабочее пространство помпы.
12. Проверьте эффективность работы системы на всех скоростных режимах.

После проведения осмотра всех тепловых агрегатов и резьбовых соединений отопительной системы, её можно считать работоспособной и пригодной к дальнейшей эксплуатации.

Конструкция и принцип действия

Конструктивно байпас представляет собой трубу-перемычку с запорно-регулирующей арматурой. Его главная задача – создавать параллельный поток рабочей жидкости в обход определенного прибора инженерной системы. Иными словами байпас создает обводную линию.

Принцип работы устройства чрезвычайно прост: при нормальном функционировании системы отопления или водоснабжения перемычка свободно пропускает через себя поток жидкости, но как только этот поток необходимо ограничить, запорный элемент байпаса закрывается, и жидкость начинает проходить в обход определенного отрезка системы. Такая блокировка возможна за счет разницы диаметров самого байпаса и подводящей трубы – первый всегда меньше второго.

Размещение байпаса

Использование байпаса дает немало преимуществ. Во-первых, существенно упрощается обслуживание систем отопления и водоснабжения. Во-вторых, при большом количестве батарей отопления увеличивается общее КПД системы и уменьшаются расходы энергии. В-третьих, исчезает проблема завоздушивания труб и батарей из-за их разгерметизации. В-четвертых, появляется возможность использовать оборудование даже в нештатных и аварийных ситуациях. Как все эти преимущества становятся реальностью? Выясним, познакомившись с особенностями применения перемычек в разных инженерных системах. Но перед этим узнаем, какими бывают современные байпасы.

Установка на насосе

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

• на новый контур;
• на уже имеющийся контур.

Разницы в монтаже нет никакой

На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток. Чтобы понять почему, рассмотрим поэтапно, как это работает:

Чтобы понять почему, рассмотрим поэтапно, как это работает:

• когда работает насос, то он придает теплоносителю ускорение;
• вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
• в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
• клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

• патрубки с резьбой, которые ввариваются в магистраль;
• шаровые краны – устанавливаются с обеих сторон;
• уголки;
• фильтр грубой очистки – ставиться перед насосом;
• две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх. Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе

Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки

Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Конструкции механизма

Вообще, в конструкцию байпаса могут входить следующие элементы:

1. Труба.
2. Циркуляционный насос.
3. Вентили. Вентилей должно быть два. Различают несколько разновидностей вентилей для обходной трубы, которые будут рассмотрены ниже:
   • Краны с подвижным штоком. Внутренний просвет трубы при использовании таких кранов перекрывается резиновой шайбой. Особенностью кранов этого типа является то, что они ремонтируются без особого труда. Недостатком представителей этого типа является то, что внутренний просвет таких кранов меньше номинального в два раза, что способствует потере теплоносителя.
4. Краны шарового типа. Этот тип кранов перекрывает просвет с помощью металлического шарика, который имеет просвет определенного просвета. При полном открытии крана внутренний просвет не меньше номинального, поэтому потеря теплоносителя отсутствует. Однако, и у этого типа есть недостаток – при долгом неиспользовании шарик прикипает к уплотнителю, вследствие чего ручка крана просто не поддается силе.
5. Запорная арматура. Запорная арматура представляет собой вентиль на прямой магистрали. Если она отсутствует, то вода, подгоняемая насосом на байпасе, поступает в прямую магистраль, а затем обратно в перемычку. Так и будет кружиться по одному маленькому контуру. Поэтому нужен вентиль, который будет препятствовать току теплоносителя к насосу. При выборе этого вентиля, также можно отметить следующие два варианта:
   • Шаровой кран. Характеристики таких кранов рассмотрены выше.
6. Обратный клапан. В его устройство входит металлический шарик, который способен закрывать приход под давлением воды, так что человеческого вмешательства здесь не требуется. При включении насоса, под давлением воды, клапан самостоятельно закроется, обеспечив тем самым правильную работу системы.

Устройство байпаса

Применение байпаса для монтажа дополнительного узла давления часто сопровождается включением в основную часть трубопровода такого элемента, как обратный клапан.

Он представляет собой небольшой прибор, корпус которого состоит из двух частей. Внутри корпуса байпаса расположен шарик или подпружиненная перегородка. Основная задача клапана заключается в обеспечении работы отопительной системы при отсутствии дополнительного давления, создаваемого насосом. Работа клапана в системе отопления автоматизирована и не требует участия человека. Это очень удобно при аварийном отключении насоса в отсутствии жителей дома.

Принцип работы обратного клапана состоит в следующем. При включенном и исправном насосе на выходе из клапана создается дополнительное давление, которое запирает его и предотвращает движение жидкости (нижняя часть рисунка).

В случае аварийного отключения насоса (верхняя часть рисунка) дополнительное давление в системе отсутствует, что «отпирает» обратный клапан байпаса и открывает основной трубопровод для движения нагретого теплоносителя. При этом прибор функционирует независимо от наличия оператора, используя лишь законы физики. Это позволяет уберечь всю систему отопления дома от разрушения.

Одним из крепежных элементов, появившихся и активно использующихся в последние годы при монтаже элементов систем отопления, стала так называемая гайка-американка.

Она представляет собой две детали, оснащенные резьбой и наворачиваемые друг на друга. Выпускаются в двух вариантах – прямом и угловом. При креплении того или иного элемента системы одна часть гайки навинчивается на резьбовую часть патрубка устанавливаемого прибора, а подвижная часть соединения сгоняется на трубу с резьбой или фитинг. Использование подобных деталей позволяет сравнительно легко закреплять те или иные элементы не только в байпасе, но и в любом другом месте отопительной системы. Основным преимуществом соединения «американка» является возможность снятия установленного прибора – насоса, радиатора и других без разборки самой системы.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

Зачем нужен байпас в отопительной системе

Чтобы понять, для чего нужен байпас, и оценить важность установки данного элемента, следует рассмотреть основные типы разводки бытовых систем отопления. При монтаже бытовых теплосетей различают последовательное (однотрубное) и параллельное (двухтрубное, коллекторное) подведение рабочего тела к теплообменным агрегатам, в первом случае теплоноситель проходит последовательно через все приборы, постепенно охлаждаясь в конце. При последовательной схеме подача теплоносителя в теплообменники осуществляется с самой верхней точки или снизу, при этом он циркулирует по замкнутому кольцу, возвращаясь к котлу по трубам обратной ветви

При последовательной схеме подача теплоносителя в теплообменники осуществляется с самой верхней точки или снизу, при этом он циркулирует по замкнутому кольцу, возвращаясь к котлу по трубам обратной ветви

При монтаже бытовых теплосетей различают последовательное (однотрубное) и параллельное (двухтрубное, коллекторное) подведение рабочего тела к теплообменным агрегатам, в первом случае теплоноситель проходит последовательно через все приборы, постепенно охлаждаясь в конце. При последовательной схеме подача теплоносителя в теплообменники осуществляется с самой верхней точки или снизу, при этом он циркулирует по замкнутому кольцу, возвращаясь к котлу по трубам обратной ветви.

Однотрубная система требует меньше материалов при размещении и широко используется в многоквартирном жилье, при установке избежать главного недостатка – слабого нагревания наиболее удаленного радиатора в сети, помогает врезка перемычки-байпаса. Предназначение байпаса – создание дополнительного пути в обход всех радиаторов, обеспечивающего подвод теплоносителя одинаковой температуры к каждому из них, это способствует более равномерному прогреву.

Рис. 3 Конструктивное устройство байпаса из металла и его подключение

Вторая важная функция установленного патрубка-байпаса – обеспечение бесперебойной доставки теплоносителя ко всем радиаторам при поломке или отключении одного из них в последовательной цепи. Из схемы на рис.1 понятно, что при отсутствии байпаса между трубами при выходе из строя одного из радиаторов (утечка, засор) доставка теплоносителя в последующие цепи прекращается, в результате чего жильцы остаются без тепла, а всей системе угрожает промерзание.

Третье предназначение байпаса – поддержание постоянной циркуляции теплоносителя при поломке компрессионного насоса системы отопления. В случае применения байпаса система работает естественным образом, обеспечивая циркуляцию в обход насосной ветки – это гарантирует бесперебойный обогрев помещений в жилище. Следует отметить, что для обеспечения режима естественной циркуляции, когда насос отключен, необходимо соответствующее конструктивное исполнение (большой диаметр труб, уклоны), при несоблюдении этих условий круговое движение жидкости за счет теплового расширения не должно работать.

Немаловажное преимущество байпаса – возможность отключения любого радиатора для его ремонта, профилактического ухода или замены. Достигается это за счет расположения двух шаровых кранов на радиаторных входных и выходных штуцерах, после их запирания радиатор можно легко снять для ремонта, технического обслуживания, наращивания дополнительных секций. Подобные функции байпас выполняет при параллельной установке в цепи компрессионного электронасоса – при помощи двух шаровых кранов электронасос легко отключается от теплопроводной сети для ремонта, обслуживания, замены оборудования без слива воды и прекращения отопления помещений

Подобные функции байпас выполняет при параллельной установке в цепи компрессионного электронасоса – при помощи двух шаровых кранов электронасос легко отключается от теплопроводной сети для ремонта, обслуживания, замены оборудования без слива воды и прекращения отопления помещений.

Рис.4 Принцип работы байпаса в цепи радиатора отопления

Монтаж

байпас в однотрубной системе

байпас на линии сетевого насоса

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.

При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:

1. Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
2. Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
3. В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.

Потому что с клапаном контур начнет функционировать так:

1. Работающий насос ускоряет течение воды в контуре.
2. Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
3. По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
4. Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.

Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.

Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.

Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.

Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.

В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

байпас с насосом

Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:

• ввариваемые магистраль патрубки с резьбой;
• монтируемые с двух сторон шаровые краны;
• уголки;
• устанавливаемый перед насосом фильтр предварительной очистки;
• пара американок, для демонтажа насоса на техобслуживание и ремонт.
• Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.

Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.

Он выполняет следующие функции:

1. Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
2. Позволяет регулировать температуру воды в радиаторах.

В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.

Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.

Устройство байпаса:

Правила монтажа:

1. Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
2. Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
3. В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.
