Делаем автоматические гаражные ворота с дистанционным открытием

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

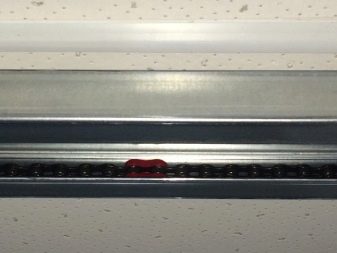

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым

Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Особенности подъемно-поворотного механизма

Такой тип створок представляет собой сплошное полотно. При открытии дверей полотно перемещается в потолочную сторону, меняя вертикальное направление на горизонтальное. Изделие экономично и не занимает много места. Но рядом со створкой на расстоянии 1/3 часть от высоты пройма не должны находиться посторонние предметы. Иначе открыться дверь не сможет.

Подъемно-поворотный тип – идеальное решение для помещений с низким потолком. Если потолок высокий, отдайте предпочтение гильотинным дверям с подъемником.

Чем отличаются откатные ворота консольной модификации

Откатные заборы и ограждения снабжены рельсами, благодаря которым створки перемещаются. Но консольная разновидность сделана так, что рельса передвигается согласно роликовому механизму. Крепление дверей осуществляется в нижнем и верхнем улавливателях.

Максимально допустимая ширина таких створок в промышленных объектах достигает 24 м. Традиционные параметры составляют 12 м. Их реально увеличить путем приобретения дополнительных ворот, которые могут открываться в другую сторону. Это поможет обустроить красивый ландшафтный дизайн и высадить разные растения.

Чтобы привести конструкцию в рабочее состояние, нужно монтировать привод. Если электричества нет, калитка открывается своими руками.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания, а также улавливает и распознает команды с пульта. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии, чтобы избежать заклинивания и повреждения створок. Также движение должно прекращаться в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок и плавности их хода — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. В ветренный день моторам гораздо тяжелее двигать ворота. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме.

Как в заводских, так и в самодельных приводах, в основном используют актуатор или линейный привод, который изображен на фото ниже:

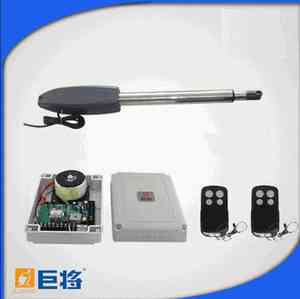

Он представляет собой резьбовую шпильку, которая подключена к двигателю и вращается на подшипниках. За счет вращения шпильки ответная часть — муфта, накручивается по резьбе, тем самым перемещаясь по шпильке. Еще данную конструкцию привода иногда называют червячной.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем большее усилие может передать актуатор, однако скорость в таком случае уменьшается. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемников.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же через мотоциклетную цепь. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь также делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том, что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Сейчас на рынке представлен широкий ассортимент механизмов и элементов для того, чтобы можно было самому сделать автоматические ворота с дистанционным открытием и закрытием с пульта.

В нашей статье мы постарались познакомить читателей с существующими видами механизмов и подсказать идею для самостоятельной сборки или выбора подходящего варианта автоматических ворот для загородного дома, указав моменты, на которые нужно обратить более пристальное внимание, а именно:

1. Парусность. Сопротивление ветру.
2. Вес. Нагрузка на механизм открывания.
3. Аварийное открывание в ручном режиме. Простота реализации.
4. Пригодность ремонта и легкость в обслуживании.

Надеемся, теперь вы знаете, как сделать автоматические ворота своими руками и из чего должен состоять их механизм. Если вам понравился материал, почему бы не поделиться им с друзьями в соцсети?

Распашные автоматические ворота

Данный тип ворот наиболее привычный и популярный, по причине простоты устройства и удобства пользования. Главное, чтобы было достаточно места для свободного открывания таких ворот. Их каркас изготавливают из профиля с высокой жёсткостью. Обшивка этого каркаса производится металлическими или деревянными панелями. Прекрасно смотрятся кованные решетки, но их стоимость значительно выше.

Автоматические распашные ворота из профилированного листа

Любые распашные ворота состоят из следующих частей: столбы для крепления, комплект петель, створки ворот, боковые и центральный упоры, засов, ручки для удобства открывания ворот, электроприводы и кронштейны для их крепления. Чаще всего для столбов используют стальную трубу диаметром более 100 мм. При высокой массе самих ворот, столбы лучше соединить между собой в верхней части трубой, уголком или швеллером. Это не позволит опорам разойтись или наоборот сойтись. Столбы должны быть забетонированы, например, с помощью фундамента стаканного типа.

Схема бетонирования столбов для распашных ворот

Для того, чтобы ход ворот был очень плавным и легким, необходимо их снабдить специальными петлями с подшипниками. Их будет нужно приобрести 4 или 6 штук. Это зависит от массы самих полотен ворот. Петли могут быть полимерными или металлическими.

Створки ворот состоят из каркаса и заполнения, которое может быть разреженным, сплошным и комбинированным. Каркас ворот можно сделать из металлического профиля. Его сечение зависит от материала заполнения, в качестве которого чаще всего выступает: металлический штакетник, сэндвич-панели, алюминиевый или стальной профиль. Все металлические детали следует подвергнуть грунтовке и окраске.

Обязательными элементами конструкции являются боковые и центральные упоры, которые необходимы для ограничения чрезмерного открывания ворот. Они могут быть съемными и стационарными. Хотя рассматриваемые ворота и являются автоматическими, снабжения их засовом и ручками является обязательным. Ведь мы всегда должны быть готовы к перебоям с подачей электроэнергии.

Открываются и закрываются автоматические распашные ворота традиционно: две створки распахиваются в разные стороны. Энергия для движения ворот передается посредствам рычагов от электроприводов, которые установлены на обеих створках. Эти электроприводы следует приобретать в комплекте с рычагами, так как конструкция у различных производителей сильно отличается.

Электропривод с рычажной системой для распашных ворот

Советы профессионалов

В ходе эксплуатации рано или поздно можно столкнуться с некоторыми проблемами, а избежать их или быстро решить самостоятельно помогут рекомендации специалистов. Всегда следует помнить, что автоматизация таких конструкций должна выполняться в строгом соответствии с инструкцией. Если сомневаетесь в своих силах, то лучше доверить ее выполнение профессионалам. В противном случае, при обнаружении неисправностей в гарантийном ремонте или замене будет отказано.

Забор, на который будут устанавливаться такие ворота, и который будет являться их продолжением, также должен быть изготовлен из прочных материалов. Часть нагрузки воротной конструкции будет передаваться и ему, поэтому он должен быть прочным и устойчивым. Смазка должна использоваться регулярно.

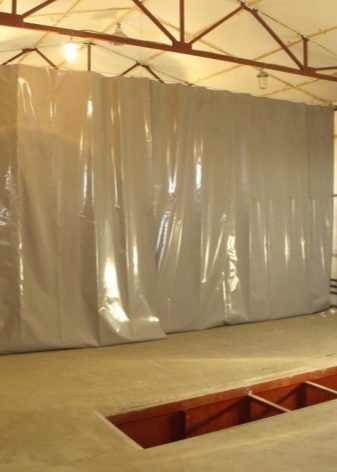

Штора на ворота с внутренней стороны гаража позволит защитить их от загрязнений, повысит их теплопроводимость. Следует выбирать шторы из плотных материалов, желательно того же производства, что и сама конструкция. Для того, чтобы автоматика не заедала, регулярно нужно следить за исправностью дистанционных частей управления, а на саму автоматику установить отдельный трансформатор. Он позволит системе работать исправно даже при сильных перебоях с электроэнергией и при перепадах напряжения.

Обязательно стоит установить систему ручного открывания ворот на каждом, даже весьма дорогостоящем объекте. Можно сделать такую возможность скрытой, но она обязательно должна быть. Как говорят специалисты, наличие этой функции однажды может спасти вас от вызова мастера поздней ночью. По большей части, при правильном монтаже и соблюдении правил эксплуатации никаких неполадок и недочетов в работе таких автоматизированных систем быть не должно. Если же они все-таки возникли, то лучше обратиться за помощью к квалифицированным специалистам.

Советы по эксплуатации

Чтобы эти ворота служили долгое время, нужно придерживаться следующим советам по использованию:

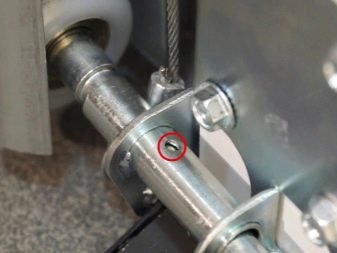

1. Время от времени механизмы нужно обслуживать. Процесс заключается в смазывании подвижных элементов. Допускается использование только незамерзающей смазки.
2. Периодически следует осматривать направляющие и чистить их от мусора. Если образуется лёд, то полотно может заклинить.
3. Проверке подлежат и механизмы автоматики. Проверять детали нужно минимум раз в год. Если какой-то из элементов вышел из строя, то рекомендуется доверить ремонт специалистам.
4. Нужно следить за полотном. Оно имеет антикоррозийное покрытие, однако часто его повреждают. Рекомендуется своевременно очищать ворота от грязи при помощи воды и мыльного раствора. Если какая-либо из секций погнулась или поцарапалась, то её следует обработать специальными средствами против коррозии или заменить.

Часто бывает так, что некоторые из деталей, сделанные своими руками, проще и дешевле заменить на другие.

Правила установки автоматики ворот

Распашные ворота

Автоматика монтируется на столбы ворот. При этом внимательно читайте инструкцию изготовителя. Если вы проявите излишнюю самодеятельность, может измениться угол открывания створок, причем не в лучшую сторону. Специалисты советуют устанавливать приводы в верхней части ворот. Они объясняют это просто: установленный внизу или посередине высоты столба привод может стать помехой при въезде автомобиля. Задев автоматику, вы и ее выведете из строя, и кузов поведите. А сверху привод никому не мешает и маневренность авто не ограничивает.

Часто в качестве стоек ворот служат кирпичные колонны большого сечения. Воротные створки при этом подвешиваются по центру столба. Это не совсем удачный вариант для установки линейной автоматики. Но если все-таки вы от рычажной системы хотите уйти, устройте на колоннах ниши под привода высотой 150 – 250 мм, шириной 250 мм и глубиной 120 мм.

В целях безопасности на ворота устанавливаются фотоэлементы. Они блокируют движение створок ворот, если фотолуч пересекает автомобиль или человек. Фотоэлементы монтируются на столбах на расстоянии 500-600 мм от низа опоры.
