Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Схема вязки арматуры, армирование углов

Правильная вязка арматуры для ленточного фундамента, оптимальная по многим параметрам, представляет собой соединение прутьев армирующего каркаса «клеточкой». В таком случае ряды закрепляются проволокой (или другим выбранным способом) под углом 90°. Схема вязки состоит из нескольких последовательных операций:

• От мотка вязальной проволоки отрезается фрагмент длиной 25-30 см (для прутьев сечением 8-16 мм).
• Проволоку сгибают пополам и заводят под нахлест стержней, размещая по диагонали.
• Крючком цепляют петлю (место сгиба проволоки), противоположный конец проволоки обводится над пересечением стержней и укладывается над крючком.
• Вращением крючка вокруг верхнего конца проволоки создается скрутка из 3-4 оборотов.
• Крючок извлекается, концы проволоки отгибаются внутрь конструкции.

Видео описание

О тонкостях армирования в видео:

Углы ленточного фундамента нельзя армировать простым перехлестом прутьев; это считается грубым нарушением технологии. Для армирования углов и соединения с ними примыкающих линейных элементов используют согнутые прутья, угловой фрагмент усиливают Г-образными или П-образными анкерами.

Прутья, уложенные на углах здания без сгиба, под прямым углом, неспособны создать жесткую конструкцию. Такие участки фундамента с большой долей вероятности в будущем будут подвержены разрушению.

Армирование углов требует соблюдения технологииИсточник zen.yandex.ru

Технология армирования: порядок выполнения и особенности этапов

Каркас под будущий фундамент рассчитывается и монтируется на основе размеров траншеи, из рабочей арматуры и вспомогательной проволоки. Его параметры рассчитываются заранее, с учетом ожидаемой нагрузки; собирать конструкцию удобно на длинном верстаке. Установка арматуры проходит поэтапно:

Собираются вертикальные элементы (хомуты). Вертикальное расположение прутьев проверяется с помощью отвеса.

Монтируется нижний горизонтальный пояс. Нижний пояс работает на прогиб фундамента вниз. Он крепится вязальной проволокой к вертикальным хомутам.

Монтируется верхний горизонтальный пояс. Его задача — сопротивляться выгибу фундаментной ленты вверх.

Монтируются угловые элементы

Им надо уделить особое внимание, поскольку они связывают стороны фундамента. Дополнительная жесткость обеспечивается дополнительными вертикальными стойками, которые закладываются вдвое чаще.

Готовится опалубка под фундамент.

Монтаж линейного фрагмента армирующего каркасаИсточник beton-house.com

Проводится укладка подготовленного армирующего каркаса. В процессе укладки между прутьями арматуры прокладывают трубы (через них впоследствии будут проложены системы инженерных коммуникаций и вентиляция).

Заливается бетон. Заливку выполняют в несколько приемов, с разравниванием каждого слоя (вручную или виброплатформой). Такая технология обеспечивает равномерное распределение бетонной смеси.

Проводится гидроизоляция фундамента. После высыхания бетона, ленту фундамента покрывают битумной мастикой или рубероидом

Такая операция является важной мерой для сохранения фундамента.

Если каркас собирается в траншее, в грунт, с соблюдением расчетных расстояний, сначала вбиваются прутья. На них закрепляют поперечные перемычки, нижний и верхний арматурный пояс.

Заключение

Закладка фундамента является ответственным этапом строительства, определяющим прочность несущей конструкции и всего дома. Чтобы фундамент исправно нес нагрузку и долгими годами не давал повода для беспокойства, работу лучше всего поручить профессионалам.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

• 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
• 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
• 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
• 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

• Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
• Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

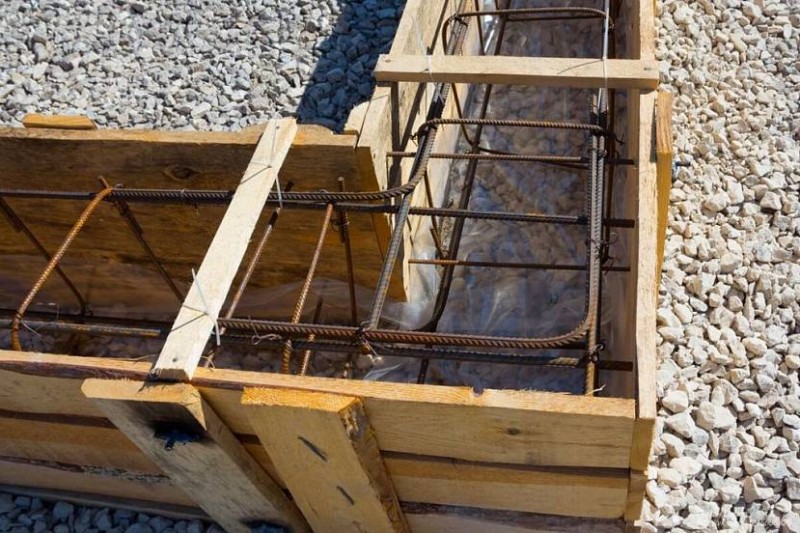

Как правильно вязать арматуру на углах

Изначально разрабатывается проектная документация, в которой рассчитывается потенциальная нагрузка на основу и прописывается схема расположения элементов. Также на этом этапе считают необходимое количество металлопроката и его характеристики. И только последующим шагом, после теоретической подготовки, приступают к реализации проекта.

Порядок действий следующий:

1. По всему периметру устанавливаются вертикальные прутки через равное расстояние (около полуметра).

2. К ним с помощью проволоки нужно закрепить верхние и нижние горизонтальные стержни.

3. В центральные участки дополнительно заложить контур армировки.

Как выполнить задачу по увеличению прочностных характеристик в местах с наибольшей нагрузкой, мы опишем ниже.

Как вязать углы арматуры фундамента: распространенные ошибки

• Недостаточно прочное крепление. Зачастую в угловых стыках используется обычная проволока для связки, а концы контуров просто накладываются друг на друга. Этого недостаточно.

• Иногда происходит загиб кончиков прутьев, но нет дополнительной фиксации. Этот метод не обеспечивает достаточной устойчивости каркаса к разрывам.

• Экономия на материалах также противопоказана. Если сделать только один периметр стержней, то это обернется плачевными последствиями.

• Даже если монтировать два контура армировки, то без их надлежащего соединения между собой устойчивость будет недостаточной.

• Игнорирование необходимости связи между нижним слоем фундамента и силовым каркасом.

• Отсутствие альтернативных способов крепления, помимо сварки.

Как вязать арматуру на углах правильно

Для проведения работ Вам понадобятся следующие инструменты:

• сварочный аппарат;

• приспособления для резки металла (болгарка и.т.п.);

• непосредственно металлопрокат.

Первым и самым важным шагом является предварительный расчет количества материалов и отрисовка схемы основания вместе с элементами усиления. Одним из основных условий при изначальной подготовке будет монтаж подошвы под всю конструкцию. Начинают с установки двух контуров продольных армирующих деталей с небольшим отступом (4-6 см.) от каждого края

Обращаем Ваше внимание на то, что в углах не должно быть сварных швов.

Загибы выполняются под 90 градусов, а варка металла производится только в местах, где не будет высокого давления. Весь этот каркас выкладывается на дно подготовленного углубления и вбивают перпендикулярные дополнительные прутки. К ним с помощью сварочного аппарата крепится периметр из двух лент металлопроката. По аналогии исполняются верхние продольные контуры. Для качественной стыковки всех частей между собой следует использовать способы вязки, которые мы описывали выше.

Схема армирования углов ленточного фундамента: советы начинающим

• Если вбитые в землю прутья имеют сечение менее 2 см., то их монтаж необходимо осуществлять на расстоянии не менее полуметра друг от друга, но не более 0,8 м.

• Рекомендуем выбирать диаметр основных материалов в диапазоне от 10 до 20 мм. Все прочие части допускается собирать из более тонкого металлопроката (но не менее 5 мм.).

• При выставлении зазоров используйте неметаллические проставки для более стабильной фиксации промежутков.

• Стыковка без нахлеста строго запрещена.

• Минимизируйте количество разрывов в конструкции.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

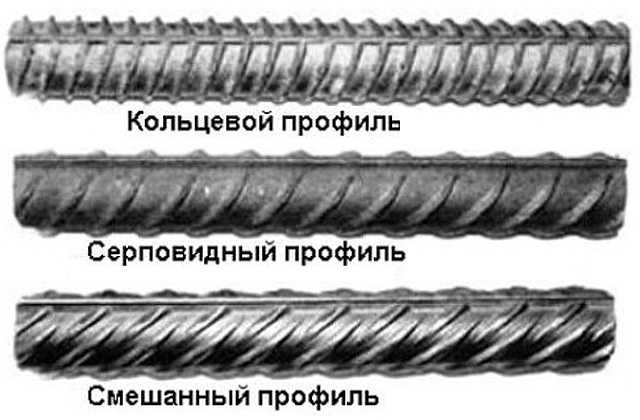

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Анкеровка при перевязке

Выбор типа соединения зависит от параметров арматуры и участка конструкции, в которой оно выполняется. Металлические стержни гнут тисками или на специальном станке.

Виды анкеровки:

Прямая – наименее желательна, соединение двух армирующих прутьев в углах данным способам актуально лишь для небольших зданий. Выполняется путем простого наложения стержней внахлест с последующей перевязкой с помощью проволоки

Здесь важно обеспечить максимальную жесткость, чтобы избежать сдвигов при заливке бетона.
Крюк – сгиб на 180 градусов таким образом, чтобы конец прилегал к главной части прута.
Лапка – конец стержня сгибается под прямым углом.
Петля – прут складывают вдвое, петля находится в углу.
Путем приваривания поперечин.
С дополнительным использованием стального уголка или шайбы.

Последние два способа могут использоваться лишь для анкерования продольной арматуры, которую допускается сваривать. Лапка и прямая анкеровка используются лишь с прутьями различного диаметра.

Типовая последовательность по армированию стен подвала

Укрепление стен подвала необходимо в любом случае и независимо от их толщины. Армирование монолитных стен подвала проходит следующим образом:

Покупка проволоки диаметром 3 мм. Сетку для армирования можно купить в виде рулонов (наиболее распространенный вариант). Именно ее чаще всего применяют для стяжки пола или армирования стен.
Подготовка инструмента. Обычно достаточно проволоки и кусачек. Но ускорит процесс вязки сетки пистолет для вязки арматуры. Он обладает электродвигателем, запускающим протяжку проволоки.
Производятся нужные расчеты

Обязательно берется во внимание уровень залегания подземных вод при расчете толщины стен. Если армирование монолитной стены подвального помещения нужно провести ниже уровня грунтовых вод, то плита основания должна быть толщиной от 20 см и выходить за стены на 40 см

При условии, когда подземные воды далеки от основания, то требования следующие: толщина стен подвала с глубиной размещения 1,5-2,5 м может быть от 20 до 40 см, а нижняя стена может быть несиловая, и допускается выступ за контур постройки на 10 см.
Очищение опалубки. По факту, это удаление строительной пыли и грязи из конструкции.

Смотреть галерею

Изготовление армирующей сетки

На этом моменте важно правильно определить размер ячейки. Для стен подвала он может быть в диапазоне 25-35 см

Соответственно, чем меньше звено, тем прочнее и надежнее сетка. Но ячейки менее 5 см не допускаются, так как возможно возникновение пустот при заливке бетонной смеси.
Прокладка арматурной сетки в опалубку. Необходимую прочность монолитной стене придаст армирование сеткой в два слоя. Важно, чтобы диаметр проволоки был не меньше 12 мм, а шаг и по горизонтали и по вертикали не больше 40 см. Оба слоя сетки нужно соединить в шахматном порядке через каждые две ячейки. Для соединения используют проволоку такого же диаметра. Кроме того, арматура и ее элементы не должны соприкасаться со стенками опалубки.
Проверка правильности монтажа армирующей сетки. Арматура должна быть размещена строго вертикально. Допустимое отклонение 1-2 мм. Причина этого — давление почвы на стены подвала. Правильность расположения можно проверить строительным или лазерным уровнем.
Заливка бетона и засыпание почвы возле стен. Чтобы обеспечить антикоррозийную защиту арматуры, в бетон добавляют специальные растворы.

Зачем выполнять армирование штукатурки

Если в слой бетона поместить металлический каркас, получится очень прочная железобетонная конструкция. Со штукатуркой этот принцип тоже работает. Армирование решает сразу несколько задач − делает покрытие более прочным и уменьшается вероятность образования трещин.

Армирование может выполняться двумя способами: сеткой или армирующими добавками в смеси.

В качестве армирующих добавок часто выступает полипропиленовое фиброволокно. Штукатурки, усиленные волокном, отличаются, в частности, хорошими показателями натяжения при температурных колебаниях; их применение снижает вероятность образования трещин.

Выполнять армирование штукатурки сеткой по всей поверхности стен или потолков при внутренней отделке не обязательно. Тонкослойное покрытие до 3-4 см хорошо держится на поверхности без дополнительного укрепления.

Сплошное армирование сеткой рекомендуется для:

• стен из материалов с высокими теплоизоляционными свойствами (газо- или пенобетон);
• стен из смешанной кладки;
• стен с подветренной стороны здания;
• для систем «мокрого фасада»;
• для поверхностей под затирку или под структурную штукатурку с зернистостью менее 2 мм;
• для подготовки стен под покраску.

Как правильно вязать?

Углы фундамента армируются одновременно с укреплением по всей линии фундаментного основания. Делается это по такой схеме:

1. Дно траншеи под фундамент выравнивается, на него укладывается гидроизоляционная пленка.
2. Вязку каркаса можно начинать в самой траншее или рядом с ней, если она слишком узкая.
3. Нарезать элементы для каркаса. Вертикальные прутья должны быть на 10-15 см короче, чем высота траншеи.
4. Нижним слоем с расстоянием в 30 см выкладываются поперечины.
5. Сверху укладывают 2 продольные арматуры.
6. Соединения связываются по технологии вязки.
7. Над каждой второй поперечиной устанавливается и связывается вертикальная перемычка.
8. Довязывается еще нужное количество ярусов каркаса с расстоянием по высоте примерно в 40 см.
9. Каркас опускается в траншею.
10. В углах и местах примыкания стен устанавливаются угловые Г-образные или П-образные элементы.
11. Угловые элементы связываются с основным каркасом проволокой.
12. После завершения работы по установке каркаса, траншея заливается бетоном.

Необходимые инструменты и приспособления

Для вязки арматуры понадобится:

• соединительная проволока;
• измерительная лента;
• плоскогубцы;
• болгарка;
• деревянные элементы для сохранения промежутков между прутками;
• кусачки;
• молоток;
• приспособление, чтобы гнуть прутки под нужным углом;
• пистолет для вязки или обычный ввязочный крючок.

Если соединения каркаса выполняются при помощи сварки, для усиления углов нужно иметь:

• соединительную проволоку;
• болгарку;
• сварочное оборудование.

Технология выполнения

Технология вязки прутьев очень важна при создании любых арматурных изделий. В процессе усиления углов она должна быть особенно точной и правильной, так как от этого зависят технические характеристики всего здания.

Но техника вязания узлов от смены инструмента не меняется:

1. Для соединения элементов берут проволоку длиной около 20 см и сгибают ее пополам.
2. Теперь ее нужно снова согнуть, но не до конца, а чтобы получился крючок.
3. Этот крючок просовывается под пруток, который нужно связать.
4. Далее инструмент-крючок вводится в петлю, цепляет свободный конец проволоки, и с обхватом прутка протягивает его через петлю.
5. Свободным концом делается один оборот вокруг крючка проволоки.
6. Петля подтягивается до упора, и свободный конец оборачивается вокруг нее еще несколько раз.

Углы хомутов привязываются «мертвым узлом»:

1. Проволока длиной от 20 до 40 см (в зависимости от диаметра арматуры) складывается пополам.
2. Проволочный крючок запускается петлей вперед под арматурой, слева от хомута, и выводится на 2-4 см, чтобы можно было завершить узел.
3. Проволоку через верх хомута загибают под арматуру.
4. В петлю проволоки вставляется крючок, и протягивается ее свободный конец.
5. Крючком нужно потянуть петлю и обмотать вокруг нее свободный конец до обрывания.

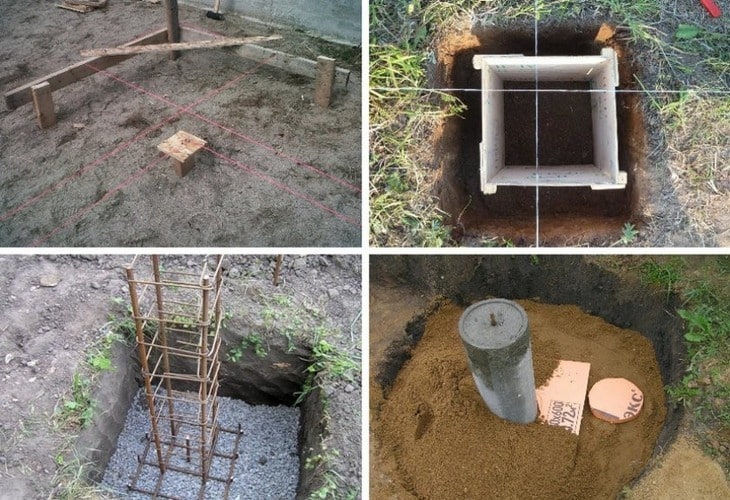

Схема закладки

Закладка арматурного каркаса предусматривает следующие этапы:

• под опорные столбы устанавливаются пруты, диаметром от одного сантиметра. Для круглых применяют шесть прутков сечением 8 мм;
• для усиления опорной подошвы применяют сварную сетку. Используется арматура с сечением от 6 до 8 мм. Она укладывается двумя рядами. Толщина закраин составляет не меньше пятнадцати см;
• если столбы грибовидной формы, для них выполняют двойное армирование. В первом слое прутки выгибаются в форме перевернутой «Г», вертикальная часть равна по высоте опоре. В этом случае выгнутая сторона проходит подрезку по диаметру;
• если у опорных элементов переменное ступенчатое сечение, подготавливают несколько каркасов, они соединяются вязальной проволокой между собой.

Если необходим арматурный каркас для устройства ростверка, схема для него выполняется аналогично:

1. в железобетонную балку закладывают по два-три прутка с сантиметровым сечением;
2. на углах основы прутки загибают на двадцать или более сантиметров;
3. соединения укрепляют вязальной проволокой.

Этот метод помогает связать прутки опорных столбов с каркасом будущего ростверка. Закончив с этим, подают бетонную смесь.

С какой целью выполняют армирование плиты

Армирующий каркас является необходимым элементом фундаментной плиты. Однако многие строители пренебрегают этим этапом, считая, что бетон самостоятельно способен противостоять нагрузкам. Чтобы разобраться с вопросом, зачем нужно армирование фундамента, нужно знать, какие проблемы решает этот элемент. В частности речь идет о следующем:

• Армирующий каркас делает основание прочнее, что позволяет противостоять нагрузкам больше, чем плита из обычного цемента.
• Чистый бетон характеризуется высокой прочностью на сжатие, но плохо выдерживает изгибы. Металлические прутья не позволяют бетонной плите сгибаться от неравномерного давления. В результате снижается риск неравномерной усадки дома.
• Армирующий каркас не позволяет бетонной плите деформироваться в результате вспучивания и подвижек грунта. Кроме того усиленный фундамент не боится резкой смены температуры и грунтовых вод. Следовательно, можно сделать вывод, армирование увеличивает срок эксплуатации и основания, и всей постройки.

Создание армирующего каркаса регламентируется специальными документами, где указаны рекомендуемые правила и размеры арматуры.
