Fm-антенны для музыкальных центров: виды и способы создания своими руками

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

Причины затухания сигнала

Величина затухания зависит от:

• расстояния, которое проходит электромагнитная волна;
• несущей частоты передатчика (чем выше, тем больше потери) или длины волны;
• состояния и материала проводящей среды;
• наличия помех на пути распространения ЭМВ;
• качества регенерации и коррекции;
• формы сигнала.

Цифровой дискретный радиосигнал, проходя через повторитель, чаще всего полностью восстанавливается без потери информации.

Аналоговые сообщения при усилении сохраняют все приобретенные искажения и шумы. Соотношение сигнал\шум постепенно ухудшается, и в некоторый момент усиление теряет смысл, т. к. невозможно восстановить информацию.

Наиболее характерная форма помех для линий передач — перекрестная наводка. Причиной появления искажений могут быть неисправности оборудования, трещины изоляции. При передаче сигналов по проводам для устранения помех пары перевивают.

Экранирующие свойства материалов стен и отделки зданий также способны ослабить радиосигнал. Сильный экран — металлический сайдинг, алюминиевые сэндвич-панели, крыши из профлиста, металлочерепицы и т.д.

Подключение антенны к магнитоле

Подключение АПРА к магнитоле представляет собой электрическую коммутацию, обеспечивающую надежный контакт звуковоспроизводящей аппаратуры с антенной. В общем случае подключение пассивной радиоантенны автомобиля осуществляется через штекер или разъем к антенному гнезду ISO-стандарта в соответствии с инструкцией по установке и подключению штатной антенной системы.

При установке активной АПРА, оснащенной двумя проводами для подключения электропитания и выводом для подключения к магнитоле, алгоритм подключения более расширенный:

• черный провод приемного устройства необходимо подсоединить к кузову авто, создавая минусовой контакт;
• синий провод (как вариация красный) подключается к магнитоле;
• провод питания усилителя подключается к головному устройству.

Обратите внимание! При таком способе подключения электропитание будет поступать на усилитель только при работающей магнитоле

Полноразмерный вибратор приема радиовещания

Полем, лесом отыщите хороший кусок кабеля, важен качественный прием за городом. Что делать. Сделаем полноволновый вибраторный диполь сопротивлением 300 Ом, согласующим устройством 75 Ом:

• Снимаем изоляцию кабеля РК – 75 протяженностью 1,5 метра, оплетку оставляем.
• Аккуратно стягиваем экран вниз еще на 1,5 метра. Металлическая трубка взамен будет негодным решением, попробуйте использовать фольгу, скотч. Антенна для радио своими руками нужна на время похода. Главное, чтобы отрезок экрана шел на протяжении 1,5 метра.
• Изготавливаем согласующее устройство, подключаемое после начала «чулка» (посередине вибратора). Отрезаем антенну от кабеля, беремся за дело.

U-колено должно быть длиной 1,5 метра (половина длины волны), причем в центральной точке нужно согнуть пополам и перевязать ниткой. Схема подключения выглядит следующим образом:

1. Чулок сажается на один конец U-колена.
2. В месте начала чулка прорезается изоляция до жилы. Жила одновременно сажается на другой конец U-колена и выходной провод сопротивлением 75 Ом.
3. Экраны колена, выходного кабеля заземлим. Но! Не нашей самодельной антенны.

Сам вибратор вешается на стволе дерева, обращенном к направлению вещания (толща древесины вносит затухание ловцам, выбравшим неправильную ориентацию). Для заземления подойдет шашлычный шампур, воткнутый под деревом. Приемник подвесьте рядышком. Антенна для радио своими руками сматывается после использования для применения в следующий раз.

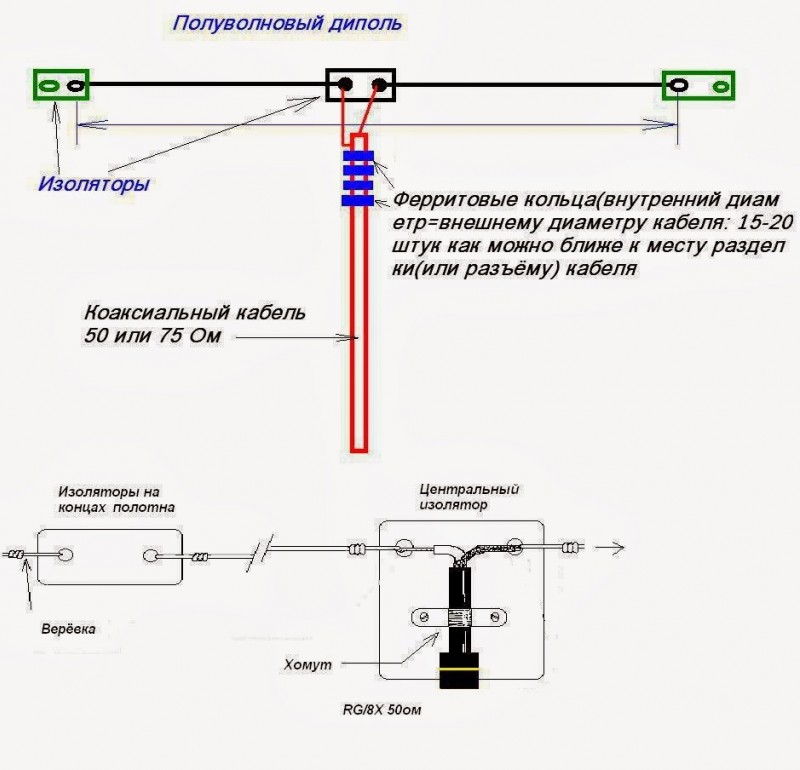

Для полуволнового разрезного вибратора (подрубаемся посередине) подключение к U-колену выходного кабеля, нужно вести на три четверти длины, не на самый конец. В нужном месте согласующий элемент прорубается, касаясь жилы, проводится подключение выходного кабеля РК – 75. Само U-колено можно изготовить, используя указанные марки коаксиала.

Читать также: Зимний чехол для аккумулятора автомобиля

Первая конструкция (предыдущий подраздел) представляется попроще, четвертьволновые разрезные вибраторы использовать не принято. Но колено можно изготовить, расчленяя кабель РК – 50 (как и антенну). Умелые руки – неотъемлемая часть любителя экономить. Представьте процесс конструирования оплачиваемой работой. Дело пойдет веселее.

Конструкция FM антенны для приемника

Такие антенны предназначены для преобразования радиоволн в фм-диапазоне в электрические сигналы, воспринимаемые приемником. Самые простые конструкции представляют собой вибратор, размером в половину волны. Такие антенны не обладают направленными свойствами, воспринимают слишком много помеховых излучений из окружающего пространства. Если fm-приемник мобильный, можно, совершив некоторые перемещения, найти наилучшее направление сигнала. Стационарным принимающим радиоприборам больше подходит волновой канал, настроенный на луч приема эфира, при этом наилучшее качество звука будет на паре каналов (в основном радиостанции такого типа вещают на отрезке около 10 мегагерц).

Читать также: Аккумулятор на прадо 150 дизель

Дополнительная информация. При необходимости расширения луча радиовещания можно соединить 2-3 полуволновых вибратора параллельно в вертикальном положении и припаять на круглые цилиндры.

Необходимые 50 ом сопротивления не всегда достигаемы, такую fm антенну надо усиливать приспособлениями для согласования. Так, вибраторы можно смонтировать на конусообразные направляющие, представляющие веер, «раскрытый» от центра к границам.

При использовании в конструкции стали и жести, удается получить даже 300 ом. Таким образом, получается принимать довольно качественно большое количество фм-каналов. Для большего расширения приема в этом диапазоне необходимо бывает собрать и присоединить антенную решетку.

FM-антенна своими руками

Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).

Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.

Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат

Необходимые материалы и инструменты:

• Высушенная доска, ДВП, диэлектрический материал.
• Металлическая фольга.
• Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
• Штекер для подсоединения к радиоприёмнику.
• Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.

К нижнему краю квадрата, справа или слева от выреза, припаивается «экран» и центральная жила экранированного провода. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.

Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

• Сердечник из феррита от строчного трансформатора старого лампового телевизора.
• Клей, липкая, изоляционная лента.
• Латунная или медная фольга.
• Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
• Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.

Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника,  остальные выводы — к клемме «Антенна».

Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

• Отрезок телевизионного кабеля от 1,5 м и более.
• Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
• Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.

Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.

Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Трубная антенна своими руками

Основным несущим элементом этой радиоантенны являются трубы отопления или водопровода. Необходимые материалы для создания:

• использованный трансформаторный сердечник (от старого телевизора);
• изолента, скотч, канцелярский клей;
• фольга из тонкой меди или латуни;
• полтора метра проволоки из меди (диаметр ¼ кв. мм);
• соединительные штифты.

Для обмотки первым слоем укладывается сердечник из феррита, сверху пару слоев изоленты, следом одинарный фольгированный слой. На такую заготовку для экрана наматывается ровно 25 витков провода с перекрытием в 1 сантиметр для лучшей изоляции контактов. Следует помнить об обязательных отводах на витках №7, 12 и 25. Контур соединяют с другими деталями, а концы проволоки вставляются в штифты. Отвод с 7-го витка вводится в заземлительное гнездо, а остальные два присоединяются к антенным клеммам.

Заключительный этап – настройка приема радиосигнала, осуществляется она простым подбором подключения обмотки к связному контуру. Такие самодельные радио-антенны уверенно принимают сигнал даже в сильную грозу, благодаря надежному заземлению.

Если радиоприемник находится в зоне, где прием очень слабый и некачественный, можно самостоятельно собрать всенаправленную антенну, используя коаксиальный кабель. Для это необходимы:

• рейка из дерева;
• полтора метра кабеля (лучше всего подойдет телевизионный);
• полтора метра ПВХ трубы (диаметр сечения 2 см).

Самодельная антенна из коаксиального кабеля

Сконструировать такую антенну довольно просто

На проводе делается надрез для снятия изоляционного слоя (но оплетка должна оставаться целой, это важно!). Ослабив и слегка размяв оплетку, экран выворачивают к месту надреза. Конечный этап – установка и надежное закрепление антенны внутри пластиковой трубки и монтаж ее на деревянную рейку

Регулировка для поиска сигнала радиостанции производится в вертикальном направлении, а не путем вращения самодельной антенны на 360 градусов

Конечный этап – установка и надежное закрепление антенны внутри пластиковой трубки и монтаж ее на деревянную рейку. Регулировка для поиска сигнала радиостанции производится в вертикальном направлении, а не путем вращения самодельной антенны на 360 градусов.

На дачах, в машинах, даже в городских застроенных районах любителям послушать радио хорошо известна проблема слабого сигнала и тихого звука радиопередачи, особенно в фм-диапазоне. Исправить ситуацию помогают антенны для радио разного вида и типа приема сигнала. Их можно приобрести в специальных магазинах, а можно сделать самостоятельно, благо, технология несложная, а детали можно купить на любом радиорынке.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора — от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Какие есть виды антенн

Радиоантенны делятся по назначению:

• для домашних детекторных приемников и музыкальных центров;
• автомобильные;
• авиационные;
• специальные (спутниковой связи, военные).

Для эфирного вещания используются частоты 148,5 кГц — 108 МГц.

FM-радиостанции захватывают 88-108 МГц (ультракороткие 3-метровые волны).

В быту используют следующие конструкции:

• устройства с разворотом — апертурная антенна;
• изделия с бегущей волной;
• линейные приборы.

Антенны классифицируют по форме и материалу на:

• телескопические;
• рамочные;
• штыревые;
• проволочные;
• стержневые;
• фольгированные;
• коаксиальные.

По диаграмме направленности конструкции могут быть узконаправленными и круговыми. По полосе пропускания различают узко- и широкополосные приборы.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Существует несколько видов, каждый из которых используется для своих целей.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Инструменты и материалы

Следует сказать, что вариантов создания антенн существует огромное количество. Они делаются и из медной проволоки, и из трубки конденсаторов, и из провода и даже из телевизионного кабеля. И это не полный список материалов, из которых вообще можно сделать антенну. Если говорить о материалах, то для создания антенны потребуется иметь под рукой следующие элементы:

• термоусадочная трубка;
• обмоточный кабель типа ПЭВ-2 0,2–0,5 мм;
• высоковольтный провод либо кабель коаксиального типа;
• линейка;
• гнездо;
• штангенциркуль;
• клей для пластика.

Это приблизительный список материалов, который может варьироваться в зависимости от материалов, что есть под рукой. Кроме того, не будет лишним, если перед этим будет разработана схема устройства, которое вы будете делать. Чертежи устройства позволяют не только определить, какие размеры нужны для приема того или иного диапазона волн, но и дадут возможность правильно рассчитать необходимые параметры самого устройства – тип, длину, ширину, какие-то конструкционные особенности. Кроме того, можно сразу примерно будет определить место, куда припаять гнездо, если в этом будет необходимость.

Общие принципы изготовления

Прежде чем разобраться, из чего и как делается антенна для радио своими руками, следует немного сказать о том, какими должны быть принципы ее изготовления и конструкции, чтобы ее эффективность была максимальной. Для начала следует понять, что если радиоприемник не работает качественно на антенне, что у него имеется, что имеет место довольно часто, то самодельная FM-антенна, что усиливает сигнал – единственный выход. Кроме того, ее нужно расположить максимально правильно и на правильной высоте, чтобы помех для качественной работы было минимальное количество. Важный момент, который требуется принимать в расчет перед началом созданий такого устройства – поляризация.

Кроме того, следует понимать, что любое устройство, что принимает радиоволны, обладает определенным порогом чувствительности. Если сигнал будет ниже него, то качество приема будет низким. Радиоволны слабеют обычно при огромном расстоянии между приемником и станцией передачи радиоволн. Еще одним фактором этого могут быть плохие погодные условия. Данные моменты тоже нужно учитывать при выборе конструкции и типа антенны. Обычно они бывают по направленности следующими:

• направленные;
• ненаправленные.

А по мобильности они могут быть следующими:

• мобильные;
• стационарные.

Кроме того, перед изготовлением какой-либо модели следует знать, что они бывают следующими:

• стержневые или штыревые – этот тип таких устройств представлен в виде простого стержня или закругленной формы; штыревая представляет собой самый простой типа конструкции, любая комнатная антенна обычно штыревая;
• проволковые – такие модели сделаны из одноименного материала и изогнуты в различных положениях;
• телескопические представляют собой конструкции, что складываются; они обычно выполнены из металлических стержней, что похожи на телескопы;
• выдвижные модели есть почти в каждой машине; преимуществом такой конструкции является то, что ее можно установить в любом месте.

Причины затухания сигнала

Качество принимаемого радиосигнала – это переменная величина, зависящая от многих различных факторов. В связи с появлением преград, мешающих прохождению электромагнитных волн, сигнал подвергается процессу затухания. На величину затухания влияют:

• расстояние, проходимое электромагнитными импульсами до улавливания приемником;
• высокие показатели несущей частоты передатчика;
• текущее состояние среды или материала, по которым осуществляется передача;
• высокие показатели длины передаваемой волны;
• присутствующие помехи, мешающие прохождению электромагнитных волн;
• качество показателей регенерации и коррекции;
• форма транслируемого сигнала.

Влияние оказывает и присутствие экранирующих материалов, огораживающих помещение с находящимся в нем приемником. К числу самых сильных экранов, препятствующих прохождению электромагнитных импульсов, относится металл, алюминий, профилированный лист, металлическая черепица и пр.

Дипольная рация

Своими руками антенна Си-Би такого типа может быть легко сделана. Ведь диполь считается очень простым в освоении и реализации. Можно создать устройство, подходящее для длительной необслуживаемой эксплуатации. К тому же оно может хорошо работать в не самых благоприятных условиях. Что же собой представляет диполь? По сути, это простейшая и одновременно самая распространенная антенна, представленная в виде симметричного вибратора. Наиболее простой вариант реализации — прямолинейный проводник, длина которого равна половине волны, запитанный токами высокой частоты от генератора. Простыми словами, берут два одинаковых куска провода, растягивают последовательно в пространстве. В центре этой конструкции подключается кабель, от которого сигнал передается от диполя к трансиверу и назад.

Антенна Си-Би своими руками может быть выполнена вертикально или горизонтально. Первый вариант больше подходит для установления местной связи, а второй — дальней. Если диполь находится под углом, то доступны обе возможности.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

Особенности распространения радиоволн

Перед тем как приступить к самостоятельному изготовлению антенны, следует понять основной принцип передачи сигналов в FM диапазоне (88-108МГц). К числу основных особенностей этого радиофизического процесса относятся:

• получение качественного сигнала возможно только в случае, если транслирующая база (радиовышка, телевышка и пр.) находится в пределах видимости приемника;
• принимающее устройство, находящееся на большом удалении от транслирующей базы, испытывает проблемы, связанные с качеством принимаемого сигнала в вечернее и ночное время суток;
• на качество получаемого сигнала влияют различные погодные условия: ветер, дождь, снег, град и пр.

Увеличение чувствительности приемника, а также качества получаемого им сигнала, достигается посредством вертикальной установки антенны. Конструкция, сопряженная с устройством, попадает под диапазон распространения радиоволн, передаваемых транслирующими станциями. Результатом подобной модернизации становится исчезновение многих проблем, связанных с частыми помехами и низким качеством принимаемых прибором радиосигналов.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Существует несколько видов, каждый из которых используется для своих целей.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Заключение

Вот и все, основной материал успешно рассмотрен. Своими руками чертежи антенны превратить в готовое устройство не сложно. Но если нет опыта, то с этим могут быть определенные проблемы. Как говорят, дорогу осилит идущий. Если с первого захода создать Си-Би антенну не получится, то разочаровываться не следует. Возможно, что-то было слабо припаяно или недостаточно качественно исполнено, забыли присоединить источник питания или что-то еще. К тому же, даже если все сделано правильно, нельзя исключать того, что определенный элемент перегорел или был произведен с браком.

В данной публикации речь пойдет не о том, как доработать, а о том, как проверить результат на коленке.

Некоторые радиостанции, например популярная Midland G5 поддаются доработкам даже полными новичками. Но любую доработку надо контролировать, иначе можно испортить хорошую вещь.
Для примитивного контроля нам вполне хватит такого же примитивного индикатора поля.
Для его изготовления нам понадобится индикаторная головка чувствительностью до 200 мкА(желательно), пара диодов, кусочек проволоки и паяльник с припоем.
Индикаторную головку можно вытащить из старого сломанного магнитофона, например такую. Курочить рабочий лично у меня бы не поднялась рука Или купить например в чип и дипе.

Диоды подойдут например КД 419, КД514 (и вообще КД5ХХ), КД922, ГД507, Д18, Д20 (лучше — германиевые)

Схема у меня применена такая, только еще проще — без конденсаторов (просто небыло под рукой на тот момент). Всё отлично работает, на четвертьволновой штырь реагирует отлично, а от Yagi стрелка кладётся со скоростью света.

Длина проволоки-антенны должна быть четвертушной, т.е. для 433-446 мегагерц — около 16.5 сантиметров. Милиметры можно не ловить, прибор нам нужен не для точных измерений, а для контроля пропайки и т.п. Можно вообще поставить дешевую антенну телескопчик за 50 рублей и получить изменяемую длину (и соотв. изменяемую частоту контроля)

При измерении не забывайте о полярности антенны. Если антенна на рации — обычный штырь — желательно ее держать соосно с антенной индикатора и примерно на той же высоте, иначе прибор может и не среагировать. Также проверяйте работу рации на одном расстоянии (до переделок и после)
Очень удобно таким индикатором проверять новые самодельные антенны. Иногда бывает, что пропайка плохая, или контакт отошел, или что-то еще. А так — направил антенну на индикатор — и сразу видно, рабочая она или нет. Не лишним будет напомнить, что при отсутствии антенны (если она не работает как надо) можно спалить передатчик

Картинки

сама схема
пара индикаторных головок от магнитофонов

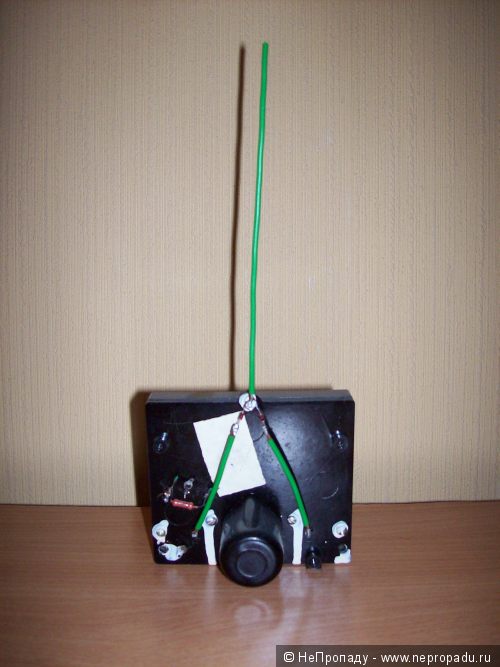

фото моего индикатора спереди и сзади.
На моей индикаторной головке присутствовал резистор, на него внимания не обращайте (он заметен сзади).

Благодаря этому индикатору я уже пару раз ловил раскручивание BNC разъема на самодельных антеннах, а также плохую пропайку антенны на Midland G5.

Соорудить своими руками простую антенну для fm радио – это отличный способ усилить качество принимаемого радиосигнала. Сначала разберёмся с заменой стандартной антенны на дипольную.

Большинство современных радиоприемников снабжено гнёздами для подсоединения обычных антенн – как встроенных, так и внешних телескопических. Смастерить качественную радио антенну можно не прибегая к большим затратам, достаточно лишь однократного посещения обычного хозяйственного магазина, и, разумеется, нужно знать из чего можно сделать антенну для радио.
