Абиссинский колодец: быстрое спасение

Сам себе гидрогеолог: оценка грунта

Насколько бы прост не был процесс забивки скважины иглы, тщательная подготовка к работам все же необходима. Недостаточно запастись штангами и стартовым звеном с фильтром, взять в аренду или изготовить собственный копер. Нужны сведения о геологической и гидрогеологической обстановке в районе устройства абиссинского колодца.

Где и как их добыть? Информацию об уровне грунтовой воды в прямом смысле почерпнем в соседском колодце или в скважине.

Измерим самостоятельно хлопушкой или расспросим владельца источника о том, с какой глубины он качает воду. Заодно узнаем, какой грунт поднимали с забоя, когда бурили или копали выработку.

Копер и ствол для скважины иглы не выпускает промышленность, установку со всеми приспособлениями можно купить в готовом виде или заказать изготовление

В равнинных местностях пласты пород залегают почти горизонтально с незначительным изгибом или небольшим наклоном. Зеркало грунтовой воды находится приблизительно на одной абсолютной отметке. Разница в глубине существующего и планируемого колодца может выразиться лишь за счет перепадов рельефа.

Не забываем, что абиссинской скважиной вскрывается верховодка или следующий за ней водоносный пласт, перекрытый глиной или суглинком, но не скальным водоупором. Т.е. уровень воды в выработке однозначно будет нестабильным – зависящим от объема атмосферных осадков.

В период снеготаяния и в дождливую пору зеркало грунтовой воды будет выше, чем в сухой погодный сезон. У хозяина существующей водозаборной точки следует выяснить, каковы максимальные и минимальные перепады уровня воды, чтобы засушливым летом абиссинская скважина не оказалась пустой.

Если стенки выработки сложены устойчивыми, неосыпающимися грунтами, скважину частично можно пройти с помощью ручной буровой установки со шнековым снарядом

Вопрос о разрабатываемых породах вовсе не праздный. К примеру, в Ленинградской области воду добывают из крупных песков со значительным количеством массивных валунов.

Нередко из-за невозможности раздробить и извлечь громадный камень буровики смещают водозаборную скважину. Аналогичным образом стоит поступить, если в регионе сооружения абиссинского колодца есть подобные грунты.

Бессмысленно производить забивку при высоком залегании массивов скальных и полускальных пород. Если на соседском участке получают подземную воду, распространенную в трещиноватых доломитах, песчаниках, известняках, то с идеей устройства скважины-иглы придется беспощадно расстаться.

Подробная информация по проведению геологических изысканий изложена в статье – Где и когда лучше бурить скважину на участке: общие правила + советы опытных буровиков

Для тех, кто решил сделать абиссинский колодец с приямком, необходимы сведения о структуре и состоянии слоев грунта, залегающих на глубину шурфа. Если разрез сложен супесями, суглинками либо их чередующимися слоями, стенки приямка укреплять необязательно.

Рыхлые, неустойчивые стенки приямка следует укрепить, чтобы устье скважины иглы и насосное оборудование не засыпало несвязными грунтами

Если шурф капать в песках, стенки следует укрепить дощатыми щитами или бетоном. Песчаные борта неустойчивы, могут обрушиться и засыпать водозаборную точку вместе с насосным оборудованием.

Расспросы о верхних слоях грунта нужны еще и тем, кто планирует верхнюю часть выработки пройти шнеком. Шнековое бурение ощутимо ускорит процесс, но может не принести запланированного результата. Для работы используют нехитрое приспособление – покупной или самодельный бур.

При обваливающихся песчаных стенках потребуется установка обсадной трубы, благодаря которой сократятся экономические приоритеты абиссинского колодца.

Видео: как сделать абиссинский колодец своими руками

При наличии на вашем приусадебном участке линий электропитания, можно облегчить себе работу по подъему воды для абиссинского колодца.

Поскольку глубина такого источника водоснабжения довольно невелика, то подъем из него воды производится поверхностным насосом, входной патрубок которого опускается в трубу до уровня заполнения ее водой. На окончании входного шланга такого насоса необходимо установить дополнительную фильтрующую сетку.

Также подъем воды из колодца абиссинского типа можно осуществлять при помощи погружного насосного устройства. Однако такой способ обойдётся дороже, чем использование поверхностного устройства. Причина – высокая стоимость погружных насосов с небольшим диаметром корпуса. Это достаточно узкоспециализированное оборудование, предназначенное для откачки воды из глубоких скважин на известняк или из артезианских скважин.

Обустройство круглогодичной работы абиссинского колодца

Если вы проживаете в загородном доме или на даче постоянно, в том числе и в холодное время года, то имеет смысл задуматься над круглогодичной работой колодца абиссинского типа.

Основной проблемой эксплуатации насосов и скважин в зимний период является низкая температура на поверхности земли. Она может вывести из строя как трубопроводы водоснабжения, так и насосное оборудование.

Для предотвращения замерзания трубопровод, подающий воду от колодца до обогреваемых помещений, а также качающий воду насос необходимо размещать либо в строениях с постоянной плюсовой температурой, либо в специальной ёмкости — кессоне.

Может представлять собой как заглубленное ниже уровня промерзания почвы капитальное сооружение, так и готовую конструкцию из железа или пластика, обычно в виде бочонка, также заглубленную в землю. Нижний край кессона необходимо расположить ниже линии промерзания почвы, на таком же уровне следует разместить и трубопровод водоснабжения вашего дома. Кессон может иметь дополнительный уплотнительный слой, изготовленный из материалов, невосприимчивых к воздействию грунта. Трубопровод водоснабжения может иметь как пассивный утепляющий слой, так и активную систему отопления, например, на основе греющего кабеля.

Как видите, самостоятельная постройка колодца абиссинского типа и сопутствующей инфраструктуры вполне под силу даже людям с минимальными технологическими навыками. При небольших стартовых затратах, абиссинский колодец вполне может стать источником постоянного автономного водоснабжения для бытовых нужд вашего дома, а при проведении дополнительной источником питьевой воды.

Чтобы более подробно ознакомиться с процедурой самостоятельного строительства абиссинского колодца, вы можете посмотреть обучающее видео.

Видео — Абиссинский колодец своими руками – технология

Время чтения ≈ 4 минут

Не всегда есть возможность обеспечить загородный дом центральным водоснабжением. Есть несколько других возможностей наладить подачу воды, подходящей для питья и хозяйственных нужд. Одна из них — это бурение абиссинской скважины, а как ее обустроить, можно узнать из данной статьи.

Что такое абиссинская скважина?

Такое экзотическое название получил упрощенный вариант автономной скважины, доходящей только до верхних водоносных пластов. Автором изобретения стал американский инженер Нортон, решивший проблему обеспечения водой английских солдат во время военных действий в эфиопской пустыне – тогдашней Абиссинии — в 1860-е годы. Появившись впервые на территории Эфиопии в XIX веке, абиссинская скважина востребована и сегодня благодаря простоте, производительности и долговечности.

Конструкция абиссинки

Основная конструкция устройства состоит из водозаборной трубы, заглубленной в водоносный пласт на 10-15 метров, и ручного поршневого насоса или электрической насосной станции, крепящихся сверху. Труба имеет диаметр 2,5-4 сантиметра и может быть изготовлена из металла или пластика. К нижней части трубы крепится конусовидный наконечник, который и называют «иглой», а чуть выше находится фильтр, через который происходит забор воды. С помощью абиссинки можно получать до 5 кубометров воды в час. Ее производительность зависит от того, насколько насыщен водоносный слой.

Вода не накапливается в скважине, а поступает в водозаборный ствол при создании в нем разряжения с помощью насоса. Сам источник подпитывается через нижние и верхние почвенные слои. Химические особенности водоносного пласта влияют на долговечность скважины. Для этого показателя важна и эффективность фильтра трубы.

Фильтры для скважины

Фильтры для абиссинки можно купить или изготовить своими руками. Для самостоятельной установки рекомендуется использовать полутораметровую толстостенную оцинкованную трубу. С двух сторон у нее нарезается резьба и на основание навинчивается заостренная «игла» — наконечник в форме конуса или пирамиды, задача которого – раздвигать грунт при углублении. Для прочности эти элементы можно проварить в месте соединения. Диаметр наконечника в широкой части должен быть больше диаметра трубы на 2-3 сантиметра.

В шахматном порядке, начиная с полуметра от основания (место для отстойника под песок), через каждые 3-5 сантиметров в трубе просверливаются несколько десятков 10-миллимитровых отверстий. Затем этот участок с отверстиями обвивается нержавеющей проволокой (рекомендованный диаметр – 1,5 миллиметра, расстояние между витками – 4 миллиметра), а сверху – в два слоя наматывается сетка из нержавейки с небольшими отверстиями, не пропускающая песок и глину. Ее можно закрепить нержавеющими хомутами или приварить припоем без свинца. Для более эффективной фильтрации применяется и геотекстиль, который после обмотки трубы также крепится стальными хомутами.

При изготовлении фильтра следует соблюдать необходимые технологии. В противном случае при наличии большого количества примесей в водоносном слое скважина может заилиться, качество воды снизится, и установка быстро выйдет из строя.

Донный фильтр делаем сами, насыпая последовательно слои:

1. Крупнозернистый кварцевый песок.
2. Речная галька.
3. Гравий – рыхлая пористая осадочная горная порода.
4. Щебень.
5. Шунгит, или окаменевшая нефть.

Изготовляем фильтры своими руками при помощи инструментов и материалов:

Простой фильтр – это дырчатый фильтр. Представляет обычную стальную трубу с разметкой кернером. Выполняем её отступив на 100 см от конца, сверление производится через 2 см в шахматном порядке под углом 30-50ᵒ снизу-вверх. Сверла подбираются одинаковых размеров 12 мм к примеру.

Щелевой фильтр. Он фрезеруются на специальных станках, а в домашних условиях щели прорезаются на стальной трубе продольными прорезями длиной до 15 см. Для сохранения жесткости оставляется интервал. Прорези делаются газовым резаком, если нет такой возможности, то используются электроды.

Недостатком щелевых и дырчатых фильтров служит заклинивание отверстий пластовым тонкозернистым песком. Разрушение сетки агрессивной средой.

Сетчатый фильтр

Его конструкция имеет размер ячеек от 0,11-3,0 мм², сечение подбирается на основании данных анализа воды и размеров твердых частиц в ней. Он используется в скважине на песок.

Проволочный фильтр

Здесь используется проволока с особым профилем, спирально намотанной на каркас. Пропускная способность конструкции определяется шагом и формой сечения проволоки. Проволочный фильтр имеет прихватку сваркой всех точек соприкосновения с каркасом. Срок службы этого фильтра будет значительно дольше сетчатого из-за толщины проволоки.

Эти фильтры тоже используют для разных почв и грунтов. Индивидуальный подход к выбору фильтра для конкретной скважины поможет подобрать нужную модель.

Если Вы используете дополнительную очистку воды из своего абиссинского колодца, тогда наличие керамической мембраны обязательно. Избавиться от неприятного запаха и мутности поможет многоступенчатый угольный картридж.

Чтобы фильтры служили подольше и качественнее, необходимо прочищать абиссинский колодец от засоров и заиливания.

Технология изготовления ствола

В промышленном производстве абиссинских колодцев нет. Изготовление установки заказывают в мастерской или делают собственными руками.

Для того чтобы сделать скважину иглу понадобятся:

1. Толстостенные трубы ВГП, в маркировке которых указанно «усиленные». Оптимальный размер наружного диаметра трубопроката от 25 до 40 мм. Следует помнить, что чем толще ствол, тем труднее его забивать в землю, а на дебит скважины толщина трубы нисколько не повлияет.
2. Стальной наконечник, выточенный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение грунтов о ствол не замедляло процесс забивки. Наконечник может быть коническим или пирамидальным, но не сваренным из клиновидных обрезков трубы.
3. Стальная сетка плотного галунного плетения, необходимая для устройства дополнительного фильтра. Она предотвратит попадание мелких песчинок и даже глинистой взвеси.

Для изготовления ствола лучше приобрести бесшовный трубопрокат, который при забивке однозначно не даст трещин. Трубу необходимо нарезать на отрезки приблизительно по 1,2 – 1,5 м. В буровом деле они называются штангами.

Указанные размеры рекомендованы на основании наибольшего удобства в работе. Конкретная длина отрезков в обозначенном интервале зависит от предполагаемой глубины выработки. Желательно, чтобы один из них был 1 м для окончательного заглубления в водонос.

Наращивание ствола производится по мере заглубления снаряда, выполняется путем последовательного накручивания отрезков трубы ВГП.

Для осуществления соединений по краям отрезков нарезают по 7 витков сантехнической резьбы и используют стальные муфты. Соединения выполняют герметично, в резьбу укладывается сантехническая пакля.

К первому отрезку будущей колонны приваривают наконечник и оснащают примитивным фильтром – это водоприемная часть. В стартовом отрезке трубы сверлят отверстия Ø 8 – 10 мм так, чтобы элементы указанной перфорации располагались в некоем шахматном порядке.

Сверлить отверстия начинают, отступив от нижнего края около 15 см с аналогичной целью сохранения прочностных показателей. В месте соединения первого звена колонны со следующей штангой устанавливается обратный клапан насосной системы.

Чаще всего это шарик, пропускающий воду только по направлению к насосу.

Шаг 1: Перед бурением скважины-иглы нужно запастись инструментом. Общий метраж колонны буровых труб должен быть на 2 — 3 м больше предполагаемой глубины залегания водоносного горизонта. Для облегчения процесса бурения и для организации приямка под устье выработки желательно вырыть шурф

Шаг 2: Если в геологическом разрезе площадки бурения есть валуны и крупная галька, желательно запастись бурами с функцией долота

Шаг 3: Перед началом бурения следует проверить свинчиваемость муфт с буровыми трубами и их количествоЕсли в разрезе участка есть супеси и суглинки, перед установкой в скважину стартовой трубы с фильтром лучше разрушить породу штангой с заостренным наконечником. Если разрез сложен песчаными и гравийными отложениями, проходку абиссинского колодца можно начать с трубы, оснащенной сетчатым фильтром и конусообразным наконечником. Если не планируется установка насосного оборудования в приямок, верхнее звено буровой колонны лучше защитить обсадной трубой, полость которой надо заполнить песком или ПГС

Установка ручного насоса на устье скважины иглы позволит до предела сократить расходы на обустройство источника

Самостоятельное бурение

Технология, с помощью которой можно установить абиссинский колодец своими руками, не отличается особой сложностью.

Выбор места

На первоначальном этапе определяется уровень залегания грунтовой воды:

• замер глубины близко расположенного колодца посредством верёвки с грузилом;
• осуществление пробного бурения на воду;
• оценка поверхностной растительности.

Забивная скважина позволяет осуществить забор воды с глубины не более 15 м. Место расположения скважины должно иметь удаление на 25 м от компостной ямы и септика.

Необходимые инструменты и материалы

Для самостоятельного обустройства абиссинского колодца следует подготовить следующий набор инструментов и рабочие материалы:

• водяная колонка ручного типа;
• игла, длина которой составляет 1,5 м с наличием сетчатого фильтра из нержавейки и конусообразного оголовья;
• соединительные муфты;
• три трубы с длиной в 1,5 м, с полимерным или оцинкованным покрытием;
• ударный инструмент-баба.

Кроме того следует приобрести специальный подбабок, являющийся хомутом с парой конусообразных вкладышей. Такое устройство обладает способностями цангового зажима и является конусообразным элементом, закреплённым на штанге при помощи упорной шайбы.

Способы забивки

На сегодняшний день практикуется несколько способов забивки, которые имеют некоторые различия как по технологии, так и по эффективности. Главным требованием ко всем способам забивки является сохранение целостности и герметичности труб и колодезного фильтра.

Применение штанги

Способ забивки абиссинского колодца с помощью штанги достаточно прост. Этот метод является самым щадящим, так как импульс от удара приходится на наконечник иглы, который тащит за собой ствол шахты. Нагрузка приходится на растяжение, а не на сжатие задействованных в процессе муфт. Стандартная штанга имеет длину 14 м и вес в 20 кг.

• В пробурённую скважину вставляется колонна с фильтром.
• Собираем штангу из прутков таким образом, чтобы высота штанги превышала высоту колонны.
• В колонну вставляется штанга и забивается, «броском» прутка внутрь трубы.
• Затем монтируется следующий пруток, муфта, следующая труба и так далее. В процессе периодически подливается вода в трубу.

Бабка с заглушкой

Для работ по обустройству скважины данным способом используется не скользящая по штанге, а торцевая бабка. С целью защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется применять бабки, вес которых начинается от 30 кг и более.

Бабка с подбабком

При проходке используется метод поднятия бабки и бросания её по трубе на подбабок. В результате происходит заглубление ствола на его высоту с последовательным наращиванием его следующей трубой. Бабка, одевающаяся сверху, имеет вес в 22 кг, а длина хода составляет порядка 80 см.

Прокачка скважины

Чтобы водяная скважина работала долгое время, а также для защиты её от образования любых засоров или заиливания и сохранения производительности на должном уровне очень важно использовать так называемую систематическую прокачку

На сегодняшний день использованию подлежат следующие способы прокачки скважины:

• промывка скважины водой;
• продув скважины воздухом;
• применение для прокачки водяной скважины качественного насоса;
• применение желонки.

Абиссинские скважины загрязняются достаточно редко. Показатели производительности такой системы водоснабжения практически не падают. Игла-скважина характеризуется простотой в обращении, но проведение регулярных мероприятий по уходу и прочистке системы позволяют значительно продлить срок эксплуатации.

Особенности устройства оборудования

Функционирование любой скважины и абиссинского колодца зависят от качества трубы и ее размеров:

• Для сооружения лучше всего использовать дюймовые или полуторадюймовые трубы из металла или пластика, нарезаются кусками длиной от одного до двух метров.
• По мере погружения производится наращивание трубы до необходимой длины. Их соединение производятся резьбовыми соединениями.
• Для уплотнения используются силикон, сантехнический лен, масляную краску.
• Для соединения применяются и специальные муфты.

• Для продвижения устройства в толще грунта диаметр наконечника нужно выполнять немного больше чем диаметр трубы.
• Конец трубы заканчивается специальным фильтром-иглой. Это облегчает прохождение трубы в грунте, защищает конструкцию колодца от заиливания, обеспечивает чистоту поступающей воды.

Для изготовления фильтра-иглы из оцинкованной металлической трубы, необходимо:

• В трубе просверливается отверстия диаметром от 5 до 8 мм, располагать их необходимо в шахматном порядке.
• Припаивается сверху сетка из нержавейки. При отсутствии сетки можно использовать проволоку, она навивается на перфорированный конец трубы, между витками нужно оставлять просвет.
• Проволока также припаивается.
• К концу трубы приваривается копьевидный наконечник, диаметр которого немного больше, чем трубы. Это необходимо для свободного продвижения следующей за иглой конструкции.

Для такой скважины пригодна армированная труба из полипропилена.Чтобы изготовить фильтр-иглу из трубы ПВХ нужно:

• Вовнутрь трубы вставить сетку-фильтр.
• Закрепить ее методом вплавления.
• Трубу перфорировать. Для этого на ее поверхности выполняются щели ножовкой по металлу.

Где возможно строительство

Устраивать такой колодец необходимо на участках, где водоносный пласт находится в пределах 4 – 8 м глубины или в местах, где до 15 метров есть достаточное давление в водоносном слое, которое сможет поднять воду на глубину 7 — 8 метров. Если вода из пласта поднимается немного ниже 8 м, то можно просто установить насос, заглубив его в грунт.

Основная часть абиссинского колодца – перфорированная труба с головкой (наконечником-клином), и фильтром. Наконечник должен быть по диаметру больше на 20-30 мм. Желательно изготовить фильтр из металла, такого же, как и материал из которого изготовлена труба: это снизит уровень электрохимической коррозии. Сверлят в трубе отверстия 6 — 8 мм диаметром по длине трубы на 0,6–0,8 м. На этом участке трубы наматывают с зазором 1–2 мм проволоку для свободного прохода воды. После намотки проволоку припаивают к трубе в нескольких местах и по концам проволоки. После чего с помощью пайки закрепляют сетку полотняного плетения из цветного металла или нержавейки.

Для углубления труб применяют различные устройства, однако лучше предварительно вырыть яму 0,5-1,5 м, после чего пробурить скважину на 1-1.5 м. Первую трубу с закрепленным фильтром и наконечником вставляют в скважину, выравнивают ее по вертикали и вокруг утрамбовывают грунтом, чтобы труба не сдвинулась при забивании.

Часто для углубления труб используют копр, но можно использовать и другие приспособления. Углубление трубы колодца металлическим прутом диаметром 16-22 мм, вставленном в трубу, состоит в поднимании прута на 1 м высотой и нанесении резких, вертикальных ударов по наконечнику. В результате практически вся нагрузка приходится на наконечник. Можно удлинять прут по мере углубления скважины, а можно закрепить гибкий трос в верхней части металлического прута. Этот способ называют ударно-канатным.

Технология углубления труб для абиссинского колодца следующая: необходимо использовать бабку весом 25–30 кг, это приспособление поднимают за ручки вверх и резко опускают, ударная нагрузка должна приходиться на насадку, закрепленную на трубе-подбабок. При углублении скважины, насадку перемещают вверх по трубе и, если потребуется, навинчивают очередную трубу.

Если неизвестна глубина водоносного слоя, то когда труба будет забита на 4 — 5 м, периодически проверяют, не появилась ли вода. Если у вас тонкий водоносный пласт и неизвестно на какой глубине он находится, то можно забить трубу ниже и не получить воду.

Если абиссинский колодец устанавливать в глинистых грунтах, то может сильно загрязниться сетка фильтра, и можно не понять, что попали на водоносный слой. В этом случае лучше не торопиться и при появлении даже минимального количества воды в скважине нужно прокачивать, а если есть можно, то промывать фильтр, проходя каждые 0,5 м. Для этого используют электронасос, в трубу вставляют шланг и промывают сетку чистой водой.

Для подъема воды используют электрический самовсасывающий насос. Еще можно использовать поршневой насос. После монтажа насоса и прокачки скважины вокруг трубы устраивают глиняный замок и делают отмостку из бетона. Время, необходимое на устройство абиссинского трубчатого колодца, составляет около 5-10 часов, и в большинстве случаев зависит от характера грунта и глубины расположения водоносного пласта.

Абиссинский колодец будет служить 10-30 лет, срок зависит от водоносного пласта, качества выполнения работ и от использованного материала. Воду можно качать непрерывно из скважины несколько часов, производительность колодца обычно составляет 1-3 м куб. воды в час.

Понятие и устройство абиссинского колодца

Схематическое изображение общего вида и конструктивных деталей абиссинского колодца

Абиссинский колодец представляет собой так называемую скважину-иглу, заглублённую в землю без обсадной трубы. При профессиональном обустройстве колодцев подобные скважины практически не используют из-за сложности их бурения на значительную глубину. Но в том случае, когда колодец достигает только первого водоносного слоя, скважина-игла считается оптимальным вариантом благодаря своей низкой стоимости, простоте выполнения и эффективности.

Абиссинский колодец состоит из следующих конструктивных элементов:

• наконечника – металлического острия, которое производится из закалённой стали;
• фильтра;
• приёмного клапана;
• магистрали, предназначенной для вывода воды на поверхность. Магистраль чаще всего включает в себя несколько труб;
• соединительных муфт;
• резиновых уплотнителей;
• поршневого насоса ручного типа;
• бетонных колец.

Принцип работы абиссинского колодца достаточно прост. Для получения воды землю прокалывают специальной трубой до уровня расположения первого водоносного слоя. Диаметр такой трубы составляет 1 дюйм, а для облегчения вбивания её в землю труба оснащена острым наконечником. При устройстве скважины-иглы нет необходимости использовать трубы большего диаметра, показателя в 1-1,5 дюйма вполне достаточно.

После заглубления трубы в грунт, к ней прикрепляют самовсасывающий насос, который работает по принципу вакуума. Если одна скважина не даёт достаточного количества воды, рядом с ней создают ещё одну такую же.

Изготовление бурового инструмента

Как уже упоминалось ранее, приспособления для бурения можно изготовить самостоятельно, одолжить у друзей, или приобрести изделия промышленного производства.

Иногда буровую установку можно арендовать. Однако цель самостоятельного бурения обычно состоит в том, чтобы максимально снизить затраты. Самый простой способ выполнить бурение дешево – сделать инструменты из подручных материалов.

На схеме представлено устройство различных инструментов для бурения. С помощью долота особенно твердый грунт можно разрыхлить, а затем его вынимают буром, желонкой или другим приспособлением

Вариант #1 — спиральный и ложковый бур

Ручное бурение можно выполнять спиральным или ложковым буром. Для изготовления спиральной модели берут толстый заостренный прут, к которому приваривают ножи. Их можно изготовить из стального диска, разрезанного пополам. Край диска заостряют, и затем ножи приваривают к основанию на расстоянии около 200 мм от его края.

Бур для шнекового бурения, созданный своими руками, может быть разной конструкции. Обязательные его элементы – ножи с заостренными краями и установленное внизу долото

Ножи должны быть расположены под углом к горизонтали. Оптимальным считается угол около 20 градусов. Оба ножа располагают напротив друг друга. Разумеется, диаметр бура не должен превышать диаметр обсадной трубы. Обычно подходит диск диаметром около 100 мм. Ножи готового бура следует остро заточить, это облегчит и ускорит бурение.

Другой вариант спирального бура можно сделать из стержня и полоски инструментальной стали. Ширина полосы может варьироваться в пределах 100-150 мм.

Сталь следует разогреть и свернуть в спираль, закалить, а затем приварить к основанию. При этом расстояние между витками спирали должно равняться ширине полосы, из которой ее изготавливают. Край спирали тщательно затачивают. Стоит отметить, что в домашних условиях сделать такой бур непросто.

Спиралевидный шнек для бурения можно сделать из трубы и стальной полосы, однако правильно свернуть ленту в спираль, приварить и закалить инструмент в домашних условиях не всегда просто

Для изготовления ложкового бура понадобится металлический цилиндр. В условиях самостоятельного изготовления проще всего использовать трубу подходящего диаметра, например стальную трубу на 108 мм.

Длина изделия должна быть около 70 см, с более длинным устройством будет тяжело работать. На этом корпусе следует проделать длинную и узкую прорезь, вертикальную или спиралевидную.

Самодельный ложковый бур проще всего изготовить из отрезка трубы подходящего диаметра. Нижний край сворачивают и затачивают, а вдоль корпуса делают отверстие для очистки бура

В нижней части корпуса монтируются два ложкообразных ножа, режущая кромка которых затачивается. В результате грунт разрушается и горизонтальными, и вертикальными кромками бура.

Разрыхленная порода поступает в полость бура. Затем его вынимают и очищают через прорезь. Помимо ножей в нижней части бура по оси устройство приваривают сверло. Диаметр отверстия, сделанного таким буром, будет немного больше, чем само устройство.

Вариант #2 — желонка и стакан

Чтобы сделать желонку, проще всего также взять металлическую трубу подходящего диаметра. Толщина стенок трубы может достигать 10 мм, а длина обычно составляет 2-3 метра. Это делает инструмент достаточно тяжелым, чтобы при ударах о грунт производилось его эффективное рыхление.

К нижней части желонки приделывают башмак с лепестковым клапаном. Клапан выглядит как круглая пластина, плотно закрывающая нижний срез трубы и прижатая достаточно мощной пружиной.

Впрочем, слишком тугая пружина здесь не нужна, иначе грунт просто не попадет в желонку. При вытаскивании желонки клапан будет прижат не только пружиной, но и грунтом, собранным внутри.

Нижний край желонки затачивают вовнутрь. Иногда у краю приваривают острые куски арматуры или заточенные куски металла треугольной формы.

Сверху из толстой проволоки делают защитную сетку и приваривают ручку, к которой крепят металлический трос. Подобным образом изготавливают и стакан, только клапан здесь не нужен, а в корпусе следует проделать щель для очистки устройства.

Подготовка материалов для бурения колодца

Для обустройства абиссинской скважины требуются трубы (штанги) из оцинкованной стали длиной 1–2 метра сечением в 2,5–4 см. Брать медные изделия не стоит. Они слишком мягки, при ударах сверху такие трубы согнутся. Обычные из железа без защиты от коррозии варианты тоже не подойдут. Долго они не прослужат, вода быстро приведет к появлению ржавчины.

Трубы с резьбой

Для соединения этих трубок между собой нужны резьбовые муфты соответствующего размера. А для упрощения прохождения грунта потребуется конусный наконечник из прочной закаленной стали. Причем эта насадка подбирается на 1,5–2 см шире самой трубы, которая после погружения в землю станет стволом скважины.

Чтобы ил и грязная вода потом не просачивались в местах соединений, на резьбу стоит намотать ФУМ-ленту или лен. Плюс нужна будет еще проволока и мелкоячеистая сетка из нержавейки. Они понадобятся для создания фильтра (водоприемной части ствола). Скважина без него – источник, пригодный только для получения влаги с целью полива и технических нужд. Человеку пить из нее без организации дополнительной очистки и фильтрации воды не рекомендуется.

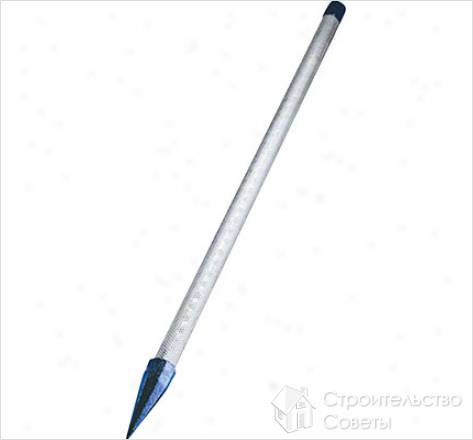

Игла под скважину

Забивание трубы абиссинской скважины производится тяжелой «бабкой» в виде цилиндра с ручками либо обычной кувалдой. Их тоже нужно подготовить заранее. Также понадобится электронасос или хотя бы ручная поршневая помпа. Плюс для облицовки кессона, который нередко делается для насосного оборудования, потребуется лицевой кирпич, керамогранит или иной материал для отделки цоколя (фасада).

Монтаж

После предварительного бурения устанавливают обсадную трубу, на конце которой смонтирован фильтр. В дальнейшем выборку почвы ведут через обсадную колонну. Признаком достижения водоносного слоя является водно-песчаная каша. Для проверки ее свойств в трубу заливают ведро воды. Если жидкость ушла в грунт, значит, цель достигнута.

Следующим этапом промывают фильтр. Эту операцию выполняют под давлением. Если не проделать эту работу, вода из грунта может просто не попасть в трубу. Если обсадная труба выполняет только функцию укрепления стен скважины, фильтр крепят к магистрали из пластиковых труб и всю систему опускают в шурф. Нижняя часть колодца и промежуток между трубами засыпается мелким гравием, который выполняет две функции: уплотнителя и грубого фильтра.

Остается только обустроить рабочее место пользования скважиной и запустить насос. Помпу верхнего принципа действия подсоединяют к трубопроводу, затем насосную станцию заполняют водой и подключают ее к выходному штуцеру насоса. После отвода вод, засоренных песком, у подземного фильтра образуется водяная линза; в ней аккумулируется чистая родниковая жидкость, которая подается на поверхность.
